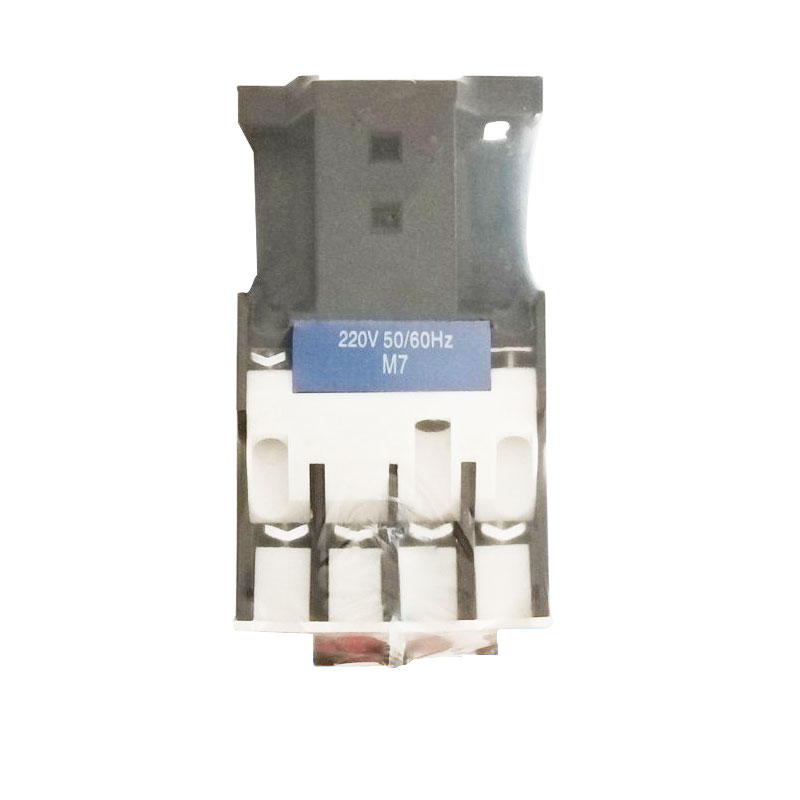

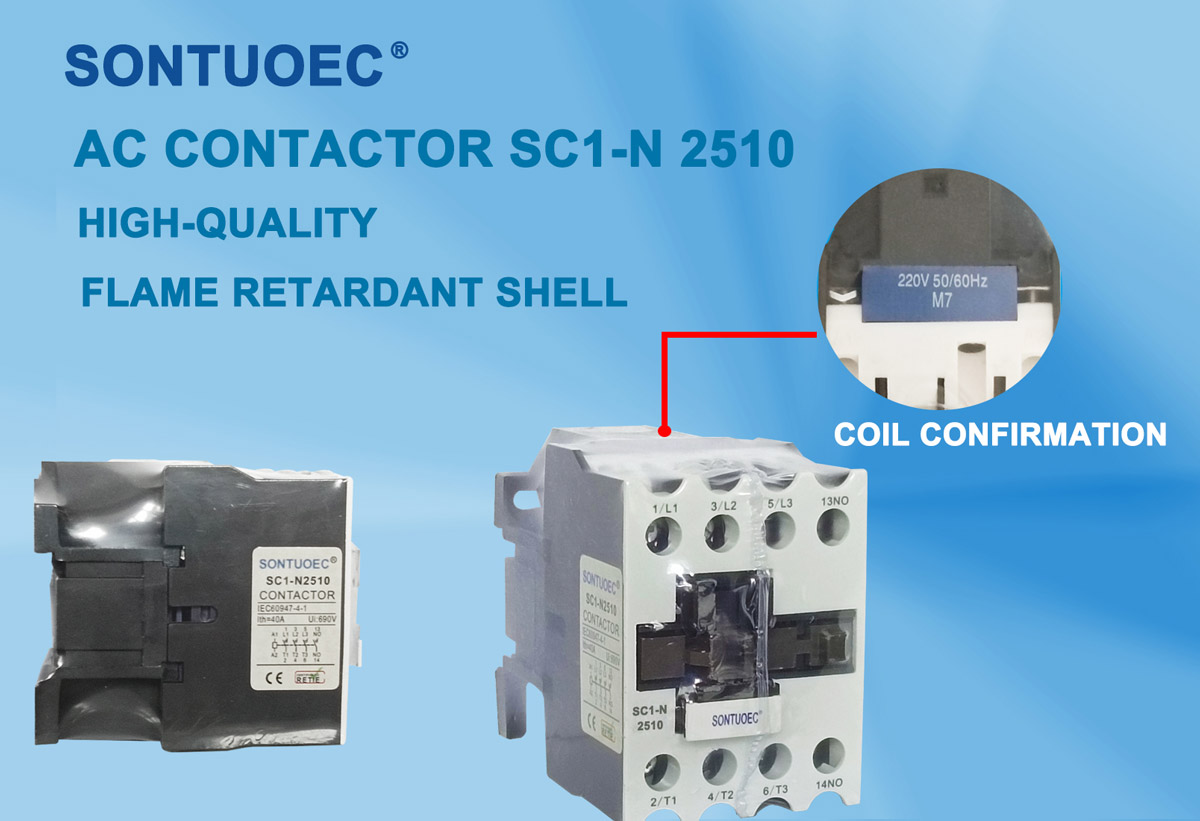

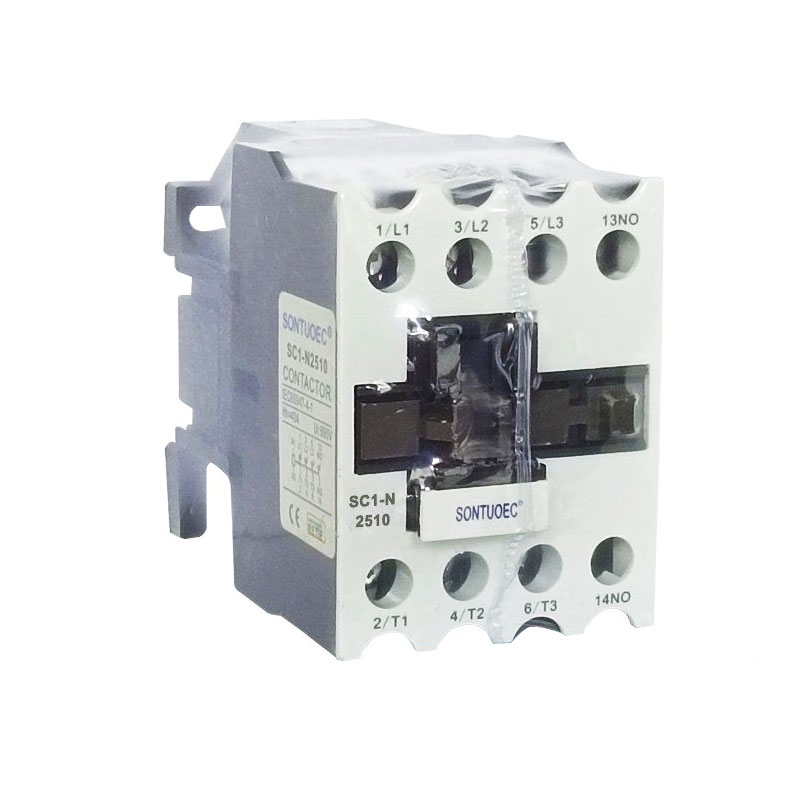

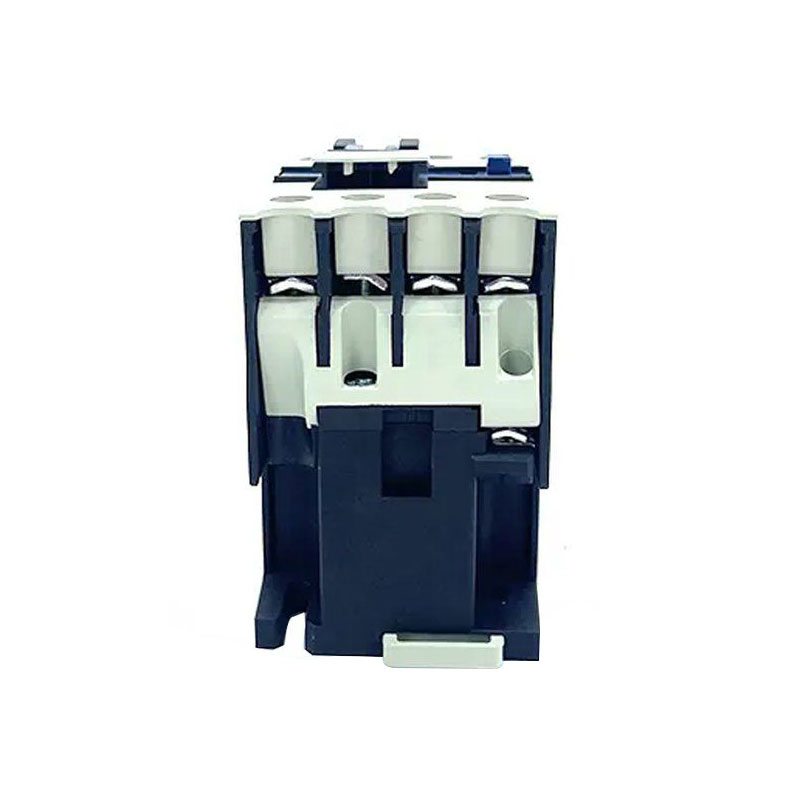

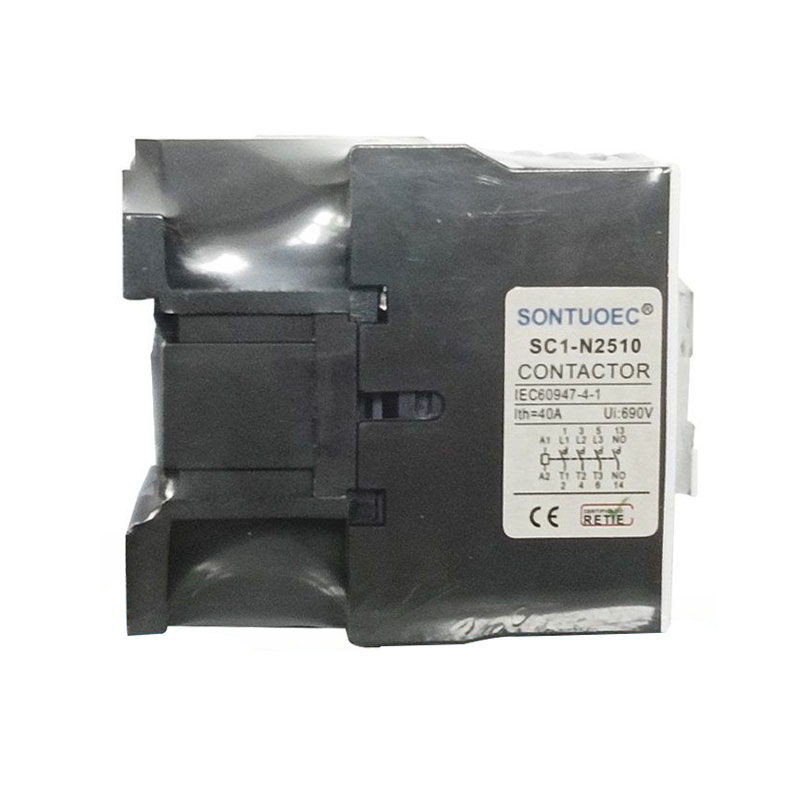

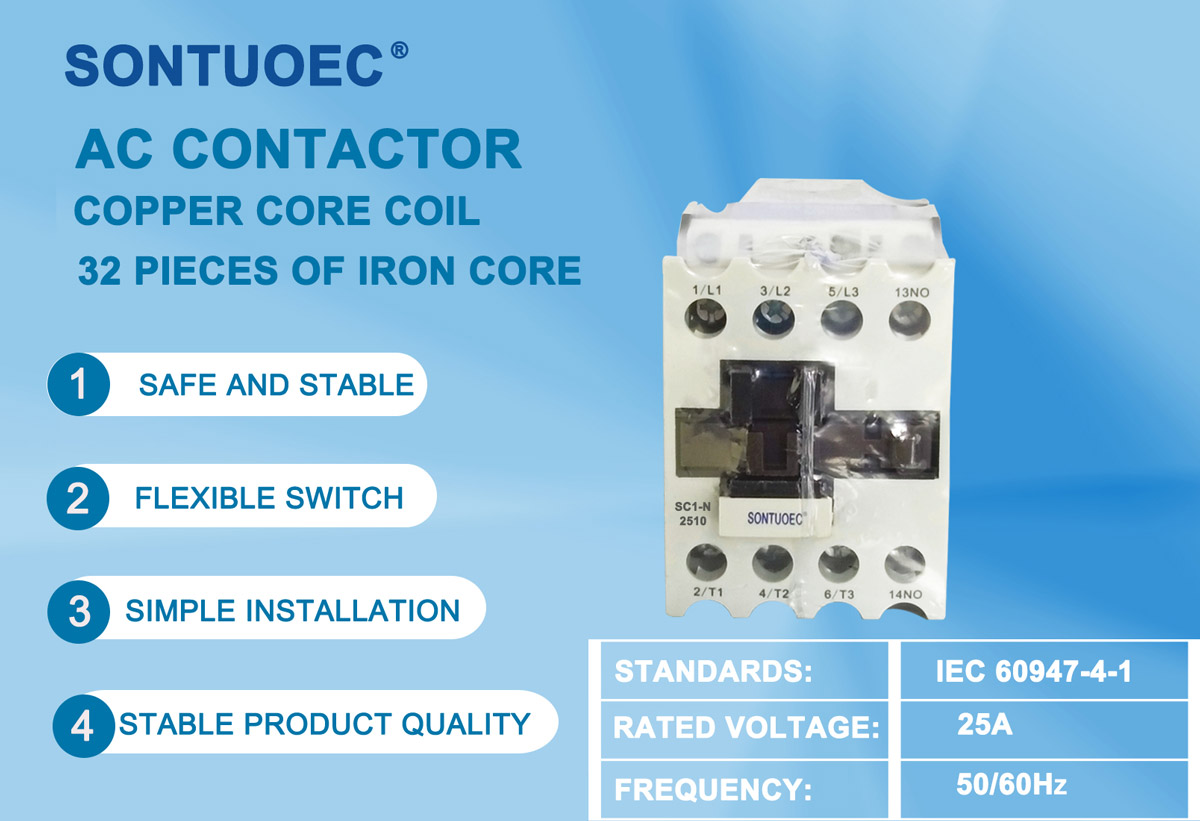

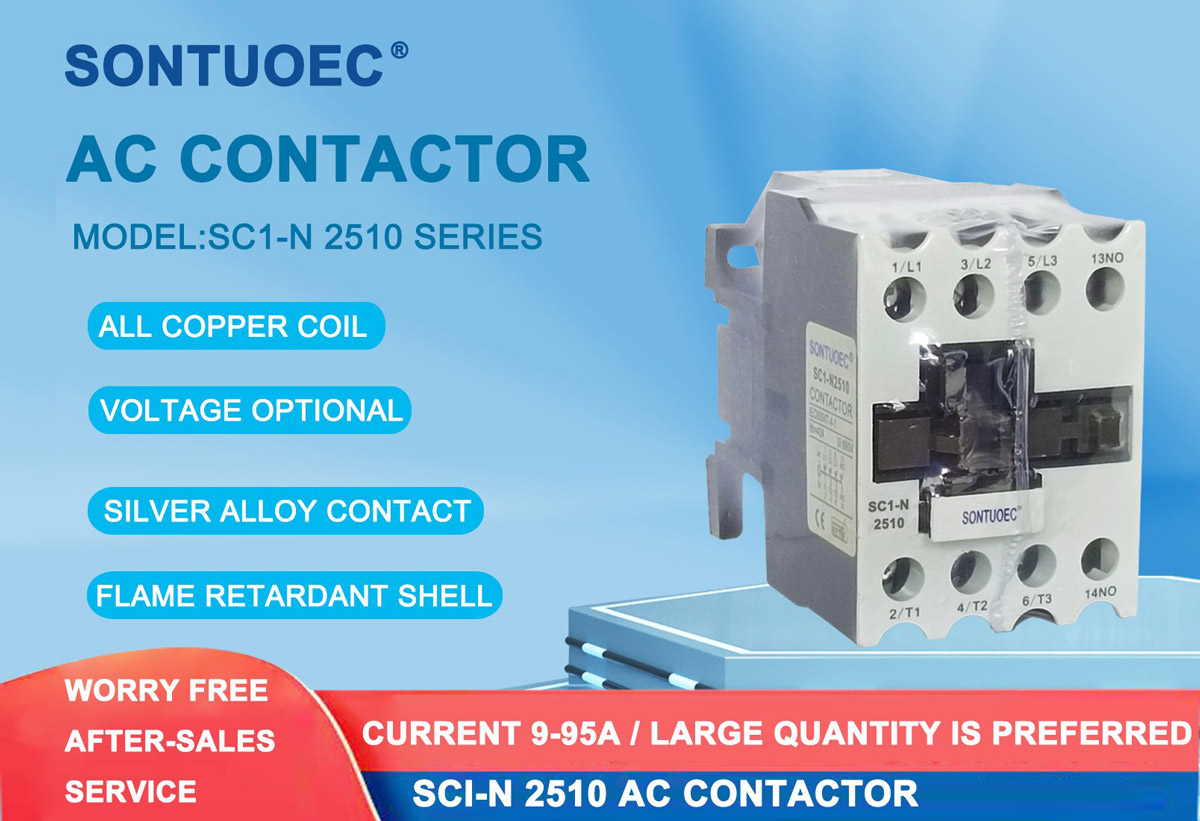

3-pólový striedavý kontakt je striedavý kontakt s tromi nezávislými kontaktmi (alebo stĺpmi), z ktorých každý riadi jednu fázu trojfázového napájacieho systému. Jeho hlavnou funkciou je vzdialene riadiť štart, zastavenie a zvrátenie trojfázových motorov alebo iných trojfázových zaťažení. Ovládaním zapínania a vypnutia týchto troch kontaktov môže realizovať spojenie a odpojenie trojfázového obvodu, čím sa riadi pracovný stav elektrického zaťaženia.
Model |
Kapacita 2 fázového sqirlelu- |
Menovité vykurovacie prúdy 1. (a) |
|||||||
Hodnotená sila (KW) |
Menovité prevádzky prúd (a) |
||||||||
220V-240V |
380-440V |
550V |
660V |
220-240V |
380V-440V |
550V |
660V |
||
SC1-N10 |
2.5 |
4.0 |
4.0 |
4.0 |
11 |
9 |
7 |
5 |
20 |
Sc1-n11 |
3.5 |
5.5 |
5.5 |
5.5 |
13 |
12 |
9 |
7 |
20 |
SC1-N12 |
3.5 |
5.5 |
5.5 |
5.5 |
13 |
12 |
9 |
7 |
20 |
SC1-N20 |
5.5 |
11 |
11 |
7.5 |
22 |
22 |
17 |
9 |
32 |
SC1-N25 |
8.5 |
14 |
14 |
14 |
30 |
30 |
12 |
12 |
40 |
Sc1-n35 |
12 |
20 |
20 |
20 |
40 |
40 |
17 |
17 |
40 |

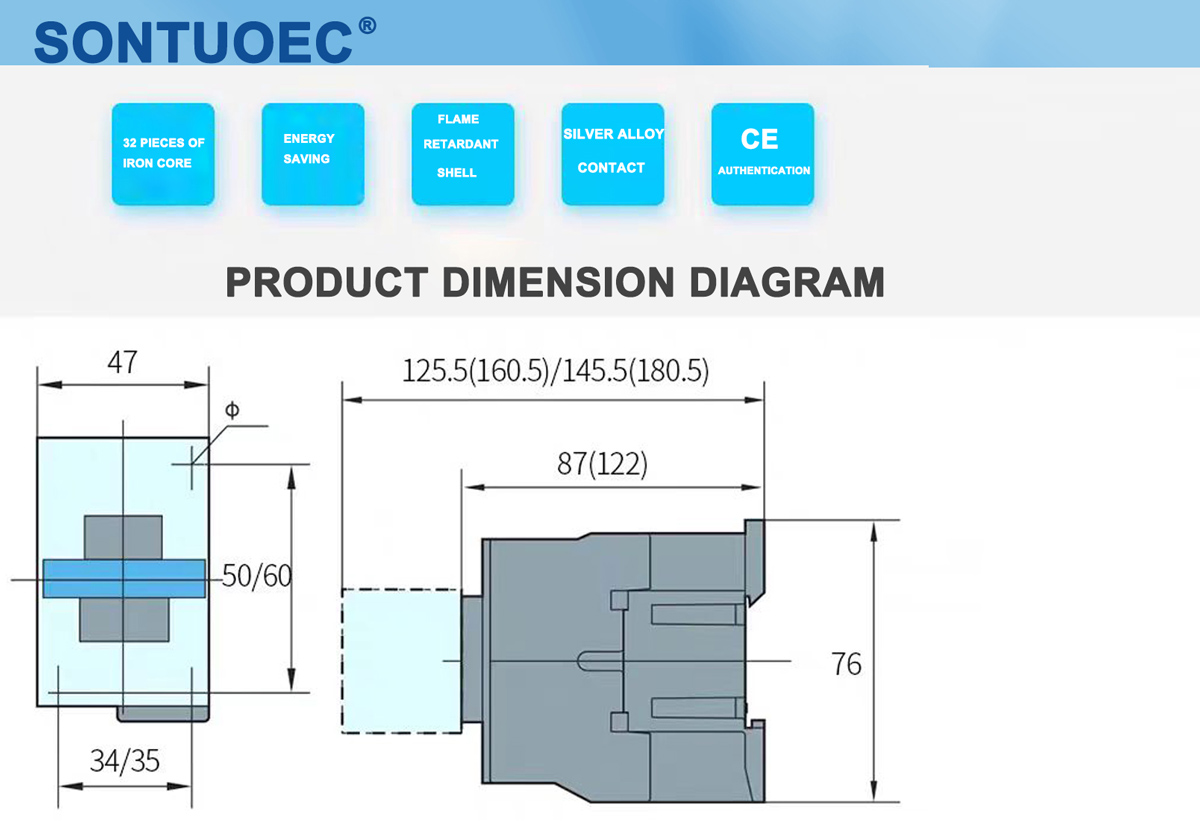

Štruktúra:
Elektromagnetický systém: Zahŕňa komponenty, ako sú cievky, jadrá atď., Ktoré sa používajú na generovanie magnetického toku na pohon otvorenia a zatvárania kontaktného systému.
Kontaktný systém: vrátane hlavného kontaktu a pomocného kontaktu. Hlavný kontakt sa používa na prepravu vysokého prúdu a pomocný kontakt sa používa na realizáciu prenosu a spätnej väzby kontrolných signálov.
Oblúkové hasiace zariadenie: Používa sa na zhasnutie oblúka generovaného, keď je kontakt odpojený na ochranu kontaktu pred poškodením.
Shell: Používa sa na ochranu vnútorných komponentov pred vonkajším prostredím.
Pracovný princíp:
Keď je cievka pod napätím, železné jadro generuje magnetizmus a priťahuje kontaktný systém na zatvorenie, čím sa otvorí trojfázový obvod.
Keď je cievka degradovaná, železné jadro stráca svoj magnetizmus a kontaktný systém sa pri pôsobení pružiny oddeľuje, aby odpojil trojfázový obvod.
Po tretie, aplikácia a výber
Aplikácie:
3 -pólový striedavý stroje sa bežne používa v priemyselnej automatizácii, elektrickom systéme a automatizácii budov.
Môže sa použiť na kontrolu operácií, ako je začiatok, zastavenie a zvrátenie trojfázových motorov.
Môže sa tiež použiť na realizáciu diaľkového ovládania a ochranu napájacieho systému.
Výber:
Pri výbere 3 -pólového striedavého kontaktu AC by sa mali zvážiť faktory, ako je menovité napätie, menovité prúd a zaťaženie napájacieho systému.
Aktuálne hodnotenie by malo byť väčšie alebo rovné maximálnemu prevádzkovému prúdu zaťaženia.
Hodnotenie napätia by sa malo prispôsobiť úrovni napätia napájacieho systému.
