LC1-N TYP AC STACTOR

Stmatáče typu LC1-N typu sú vhodné na použitie v obvodoch s AC 50 Hz alebo 60Hz, napätie až 660 V (až 690 V pre niektoré modely) a prúdy až 95A. Používa sa na spojenie a lámanie obvodov na veľké vzdialenosti, ako aj na často začatie a reguláciu motorov AC.

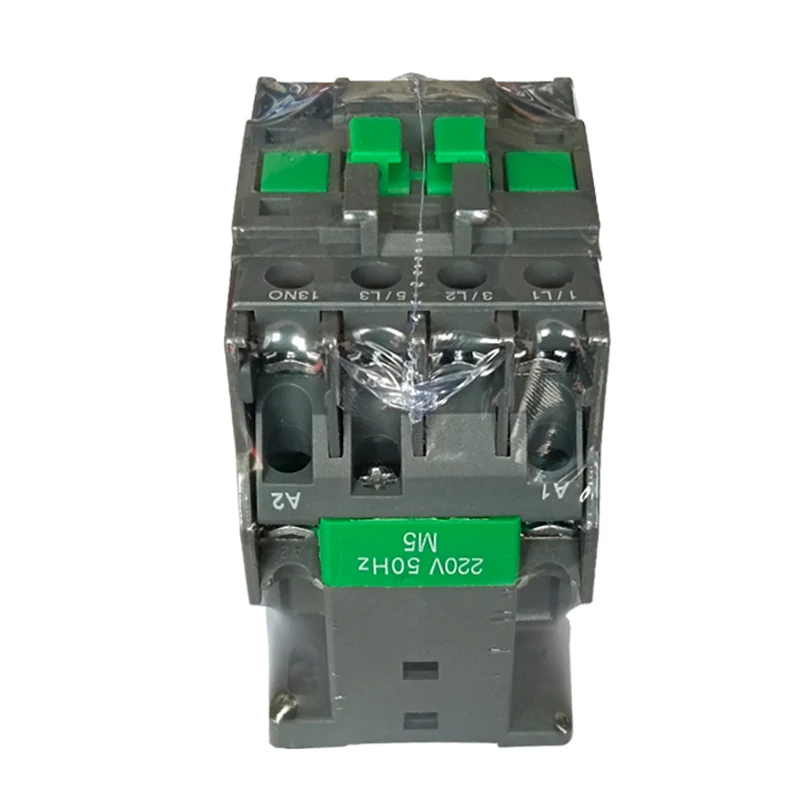

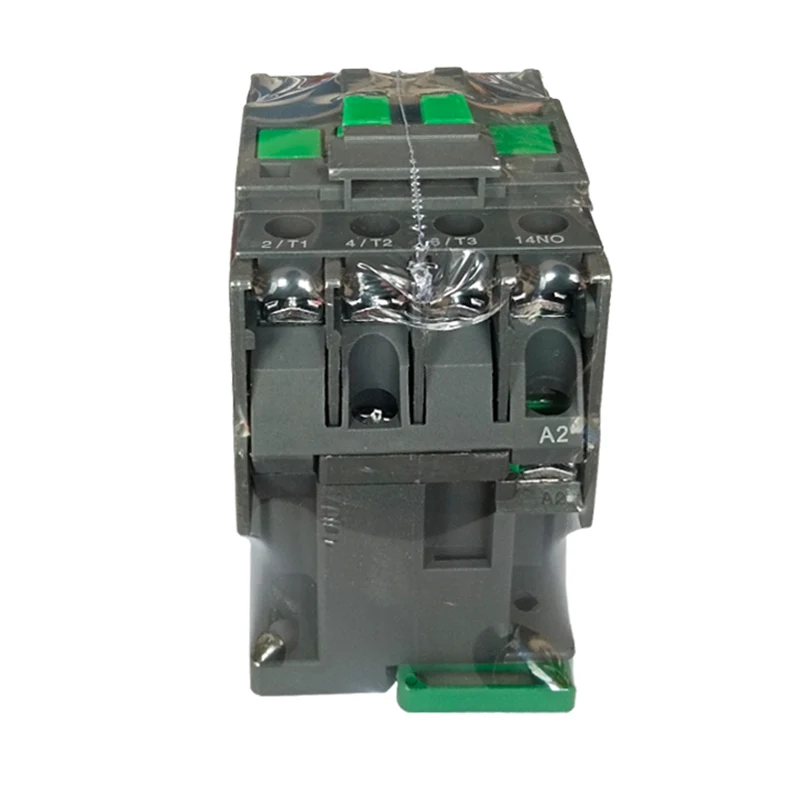

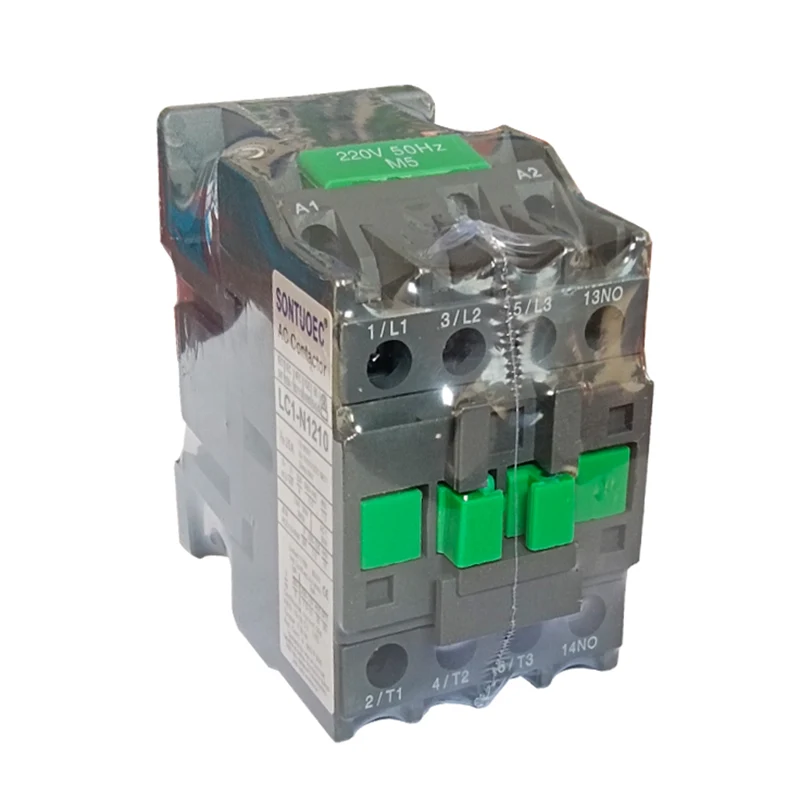

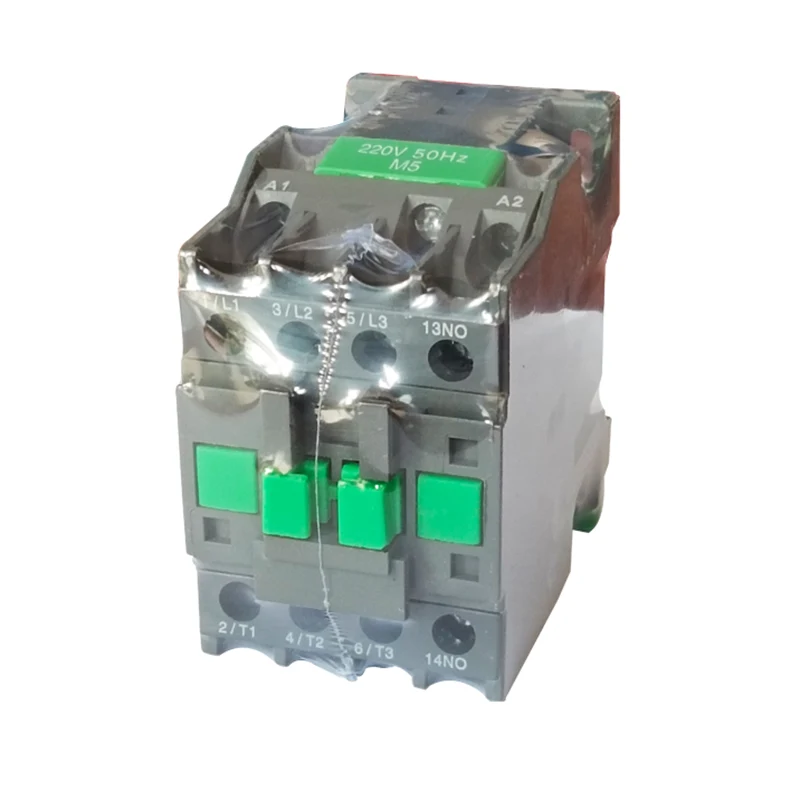

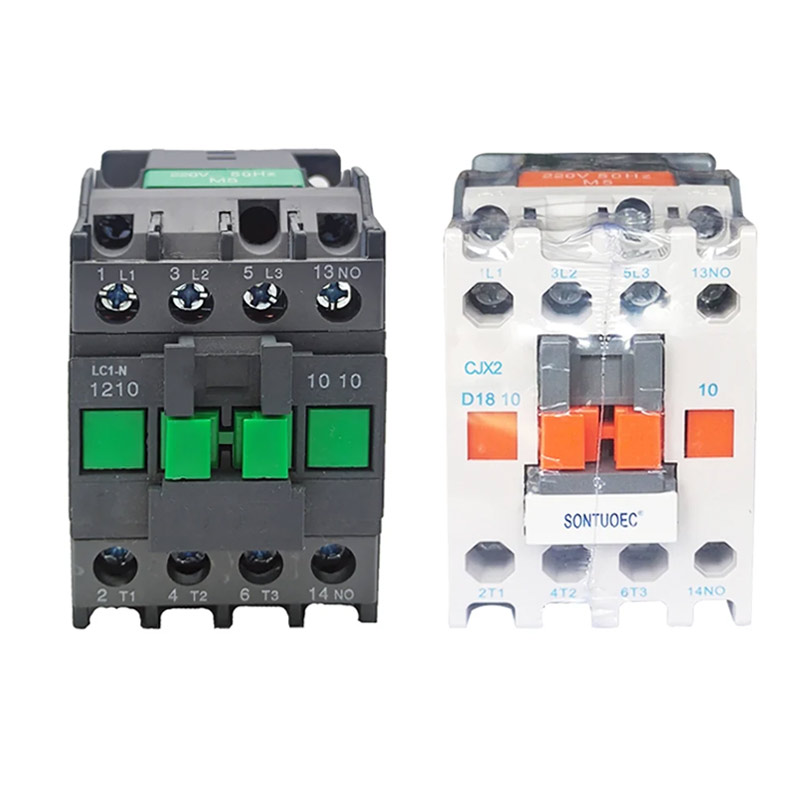

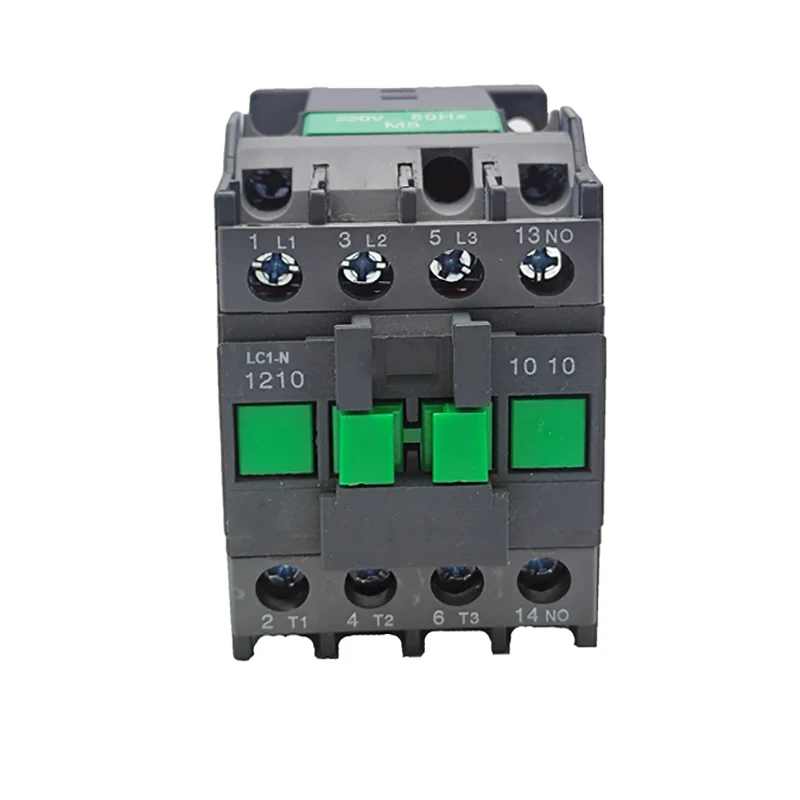

Model:LC1-N1210

Odoslať dopyt

Popis produktu

Typ		LCI-N09	LC1-N12	LC1-N18	LC1-N25	LC1-N32	LC1-N40	LC1-N50	LC1-N65	LC1-N80	LC1-N95
Hodnotený pracovný prúd (a)	Ac3	9	12	18	25	32	40	50	65	80	95
Hodnotený pracovný prúd (a)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Hodnotenia štandardnej power 3-fázovej Motors 50/60 Hz inctegory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Menovité tepelný prúd (a)		20	20	32	40	50	60	80	80	125	125
Elektrická životnosť	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrická životnosť	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanická životnosť (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Počet kontaktov	3p+nie					3p+nc+n
Počet kontaktov	3p+nc					3p+nc+n

Štrukturálne vlastnosti

Modulárny dizajn: Stmagest AC Typ LC1-N prijíma modulárny dizajn s kompletnou kombináciou funkcií, čo je vhodné pre používateľov, aby si vybrali a skombinovali podľa svojich potrieb.

Elektromagnetický systém: vrátane elektromagnetickej cievky a železného jadra, ktorý je dôležitou súčasťou stykača, pričom sa naň spolieha na riadenie uzavretia a odpojenia kontaktov.

Kontaktný systém: vrátane hlavného kontaktu a pomocného kontaktu. Hlavný kontakt sa používa na pripojenie a prelomenie hlavného obvodu a riadenie väčšieho prúdu; Pomocný kontakt je v riadiacom obvode, aby splnil požiadavky rôznych riadiacich metód.

Arc hasiaci systém: Vybavený hasiacim zariadením oblúka, vo všeobecnosti čiastočne zatvorená pozdĺžna štrbinová hlinená hasiaci oblúk a vybavený silným magnetickým oblúkom fúkania oblúka, aby sa zabezpečilo, že kontakty na prelomenie obvodu generovaného oblúkom sú spoľahlivo ochladené, znížte poškodenie oblúka.

Princíp prevádzky

Keď je regulačný obvod pod napätím, elektromagnetická cievka generuje magnetické pole, ktoré priťahuje železné jadro na zatvorenie kontaktov, čím sa pripojí hlavný obvod kompresora. Keď je riadiaci obvod degradovaný, magnetické pole zmizne, železné jadro sa vynuluje pri pôsobení pružiny, kontakt je odpojený a hlavný obvod kompresora je tiež odpojený.

Hlavné technické parametre

Menové napájacie napájacie napájacie napájanie: vrátane 24 V, 48V, 110V, 127V, 220V, 240V, 380V, 415V, 440V, 480V, 500V, 600V, 660V a ďalším možnostiam.

Sacie napätie: Zvyčajne (0,85 ~ 1,1) násobok menovité napájacie napätie riadenia.

Uvoľňovacie napätie: zvyčajne (0,2 ~ 0,75) násobok menovité napájacie napätie riadenia.

Čas sacieho času: V závislosti od modelu sa čas sania mení, zvyčajne medzi 12 ~ 35 ms.

Čas vydania: Čas uvoľnenia sa opäť líši v závislosti od modelu, zvyčajne medzi 4 ~ 20ms.

Elektrická životnosť: V kategórii AC-3 môže byť elektrická životnosť stovky tisíckrát na milióny krát.

Mechanická životnosť: Mechanická životnosť je zvyčajne v rozmedzí miliónov až 10 miliónov cyklov.
