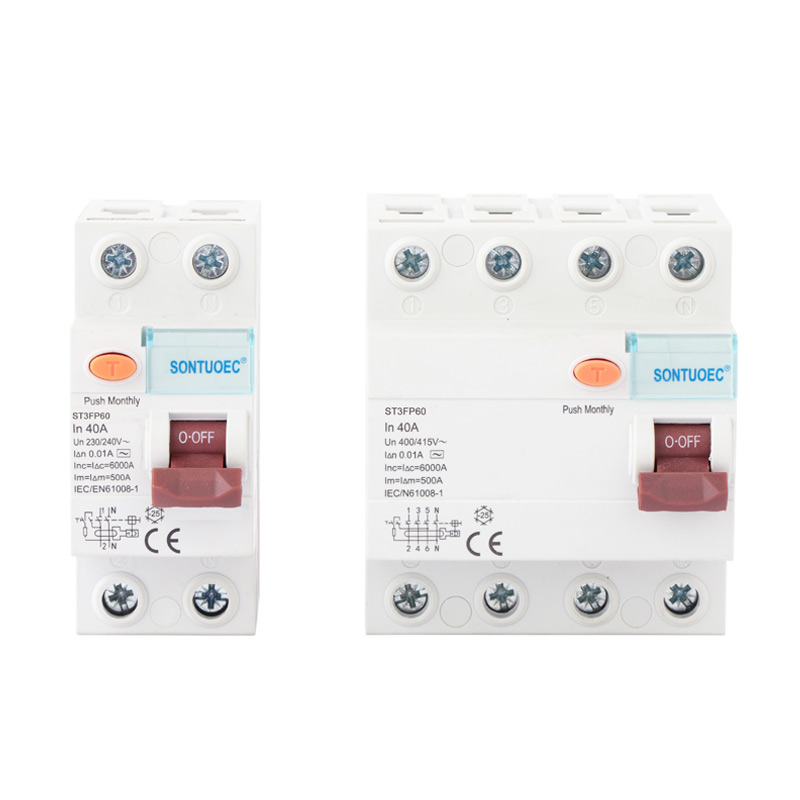

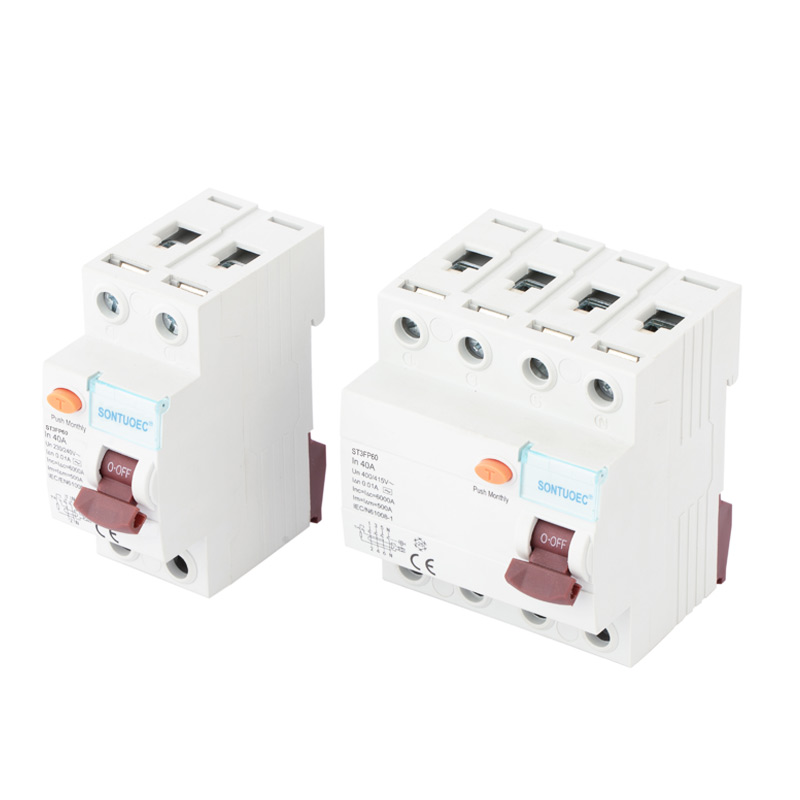

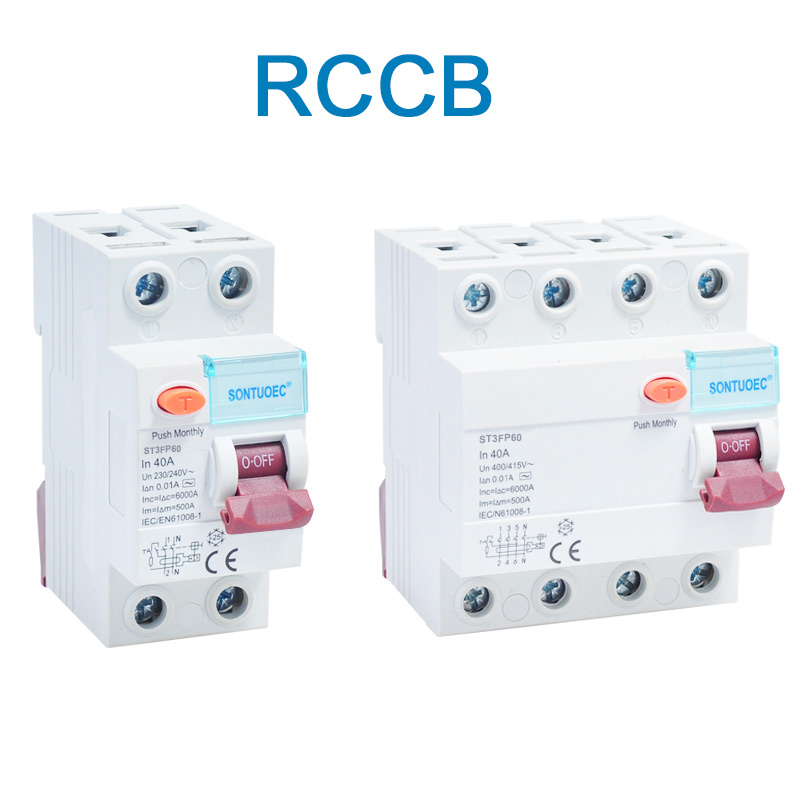

4P 40A/10mA Prúdový istič

Prúdový chránič 4P 40A/10mA je prúdový chránič so 4 pólmi (t.j. 3-fázový požiarny a nulový vodič), ktorý je dimenzovaný na 40 ampérov a je schopný automaticky vypnúť obvod, keď sa zistí, že zvyškový prúd v obvode je rovný alebo vyšší ako 10 miliampérov. Zariadenie sa používa hlavne na predchádzanie elektrickým požiarom a úrazom elektrickým prúdom a na zaistenie bezpečnosti osôb a zariadení.

Model:ST3FP60

Odoslať dopyt

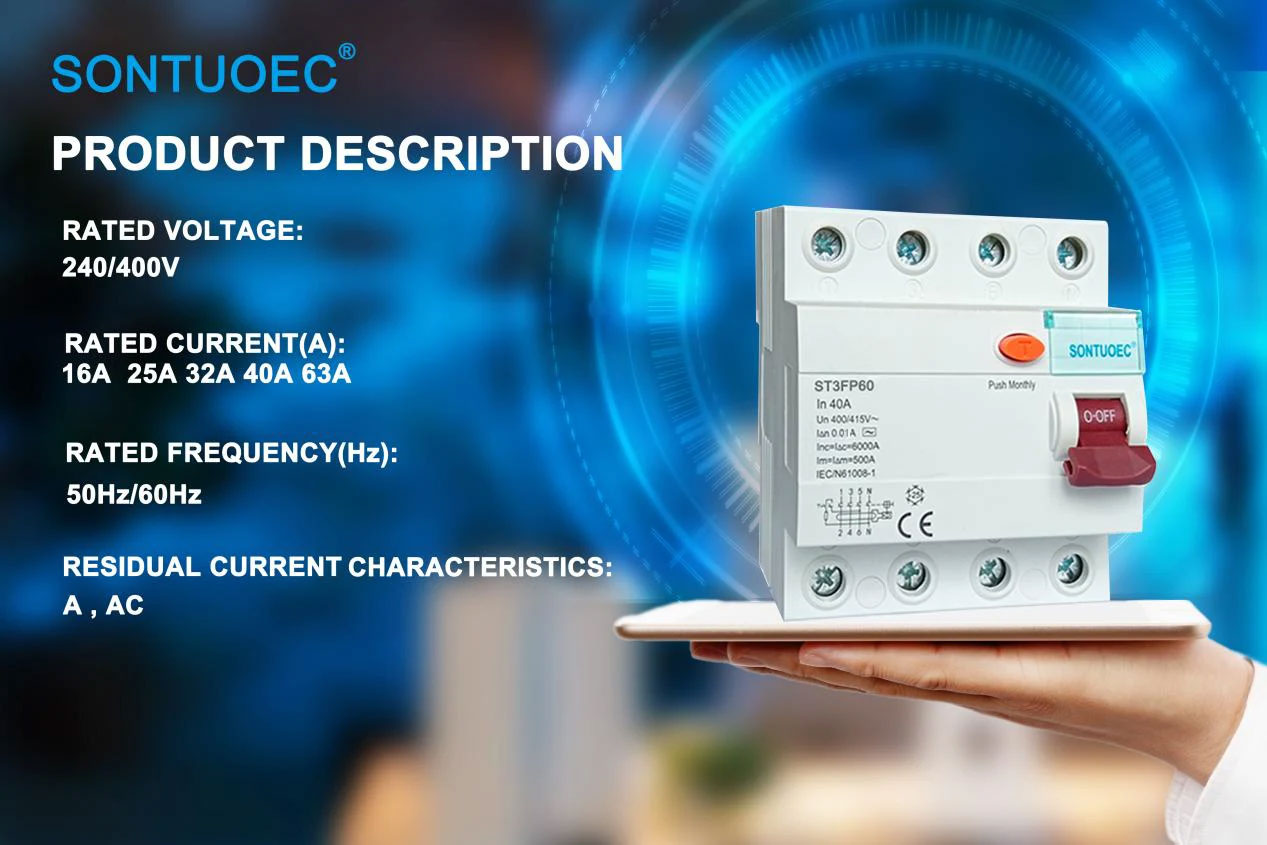

Popis produktu

Model:	ST3FP60
ŠTANDARDNÝ	IEC61008-1
Charakteristiky zvyškového prúdu:	A, a
Číslo pólu:	2P, 4P
Menovitý prúd:	16A, 25A, 32A, 40A, 63A;
Menovité napätie:	230/400V AC
Menovitá frekvencia:	50/60 Hz
Menovitý zvyškový prevádzkový prúd IΔn:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Menovitý zvyškový neprevádzkový prúd I Δnie:	≤ 0,5 IΔn
Menovitý podmienený skratový prúd Inc:	6000A
Menovitý podmienený zvyškový skrat aktuálne IΔc:	6000A
Trvanie cesty:	Okamžité vypnutie ≤ 0,1 s
Rozsah zvyškového vypínacieho prúdu:	0,5 IΔn ~ IΔn
Elektromechanická odolnosť:	4000 cyklov
Uťahovací moment:	2,0 Nm
Pripojovací terminál:	Skrutková svorka Stĺpová svorka so svorkou
Inštalácia:	Montáž na DIN lištu 35 mm

Princíp činnosti

Princíp činnosti tohto ističa je založený na princípe rovnováhy prúdu. Za normálnych podmienok by prúdy vstupujúce a vystupujúce z obvodu mali byť rovnaké v linke prechádzajúcej záťažou. Ak však dôjde k poruche izolácie v linke alebo ak sa človek dostane do kontaktu s obvodom, môže to viesť k úniku prúdu, čo spôsobí, že prúdy do a von z obvodu budú nevyvážené. V tomto bode prúdový transformátor vo vnútri ističa zistí tento nevyvážený prúd a premení ho na elektrický signál. Elektronický obvod tento signál zosilní, porovná a spracuje, a keď signál dosiahne prednastavenú prahovú hodnotu, t.j. keď zvyškový prúd dosiahne alebo prekročí 10 miliampérov, istič rýchlo preruší obvod.

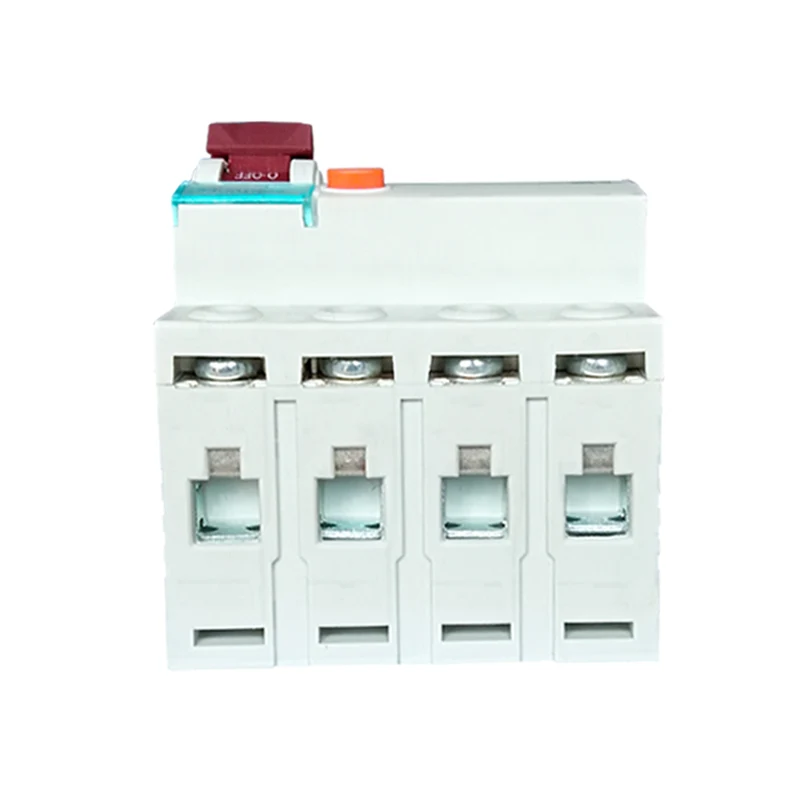

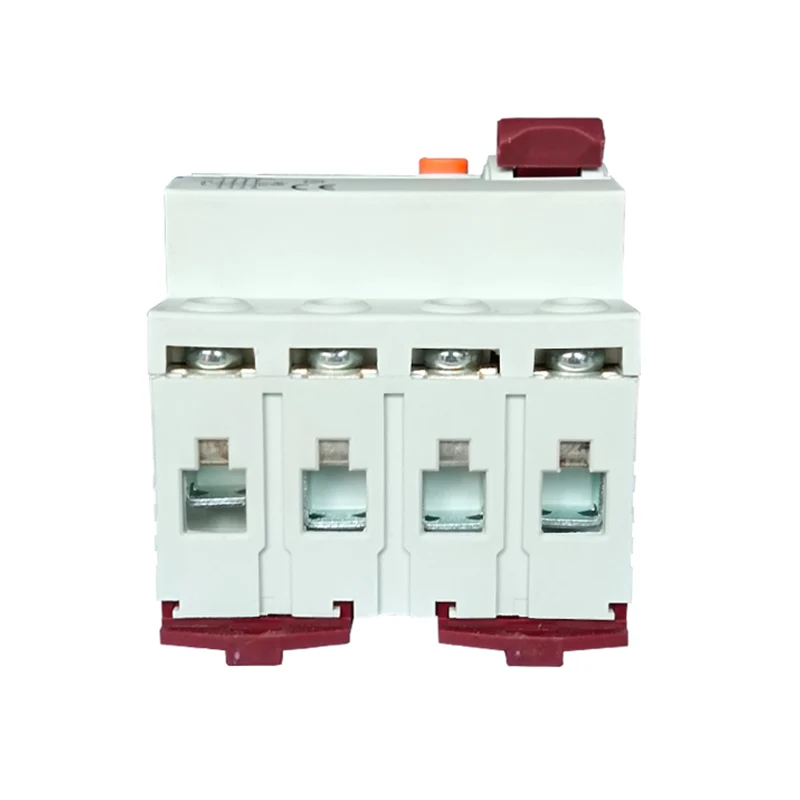

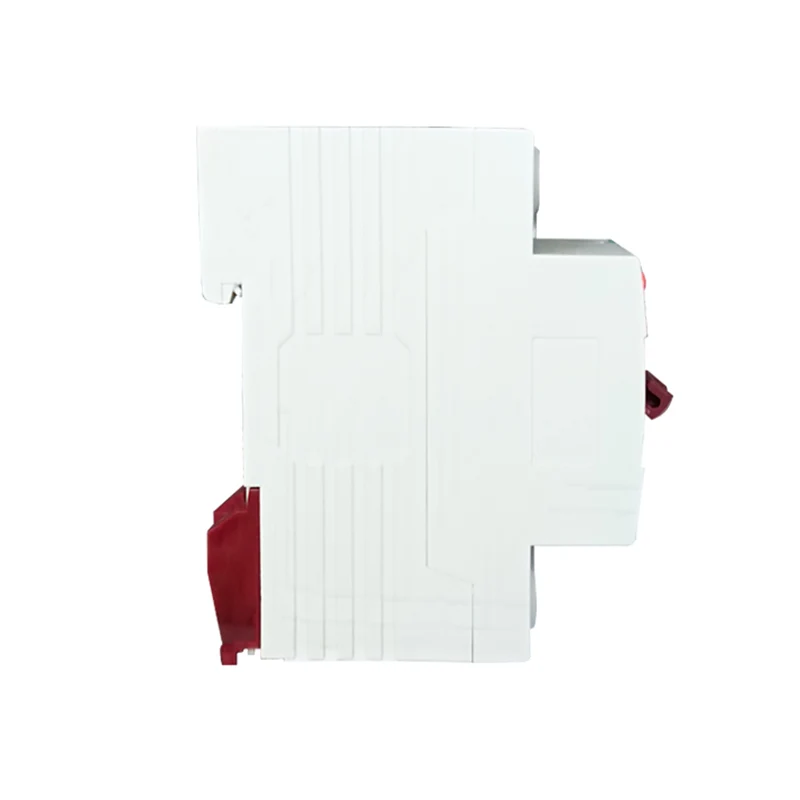

4P 40A/10mA Residual Current Circuit Breaker

Hlavné vlastnosti

Vysoká citlivosť: dokáže rozpoznať nepatrný zvodový prúd (10 mA) a včas prerušiť obvod, aby sa predišlo požiarom a úrazom elektrickým prúdom.

Rýchla odozva: akonáhle je detekovaný zvodový prúd, istič preruší obvod vo veľmi krátkom čase (zvyčajne v priebehu desiatok milisekúnd).

Všestrannosť: okrem základnej funkcie ochrany proti úniku môže mať istič aj funkcie ochrany proti preťaženiu a skratu.

Jednoduchá inštalácia a údržba: Zvyčajne využíva modulárny dizajn, ktorý sa ľahko inštaluje a demontuje. Jeho jednoduchá vnútorná štruktúra zároveň uľahčuje údržbu a generálne opravy.
