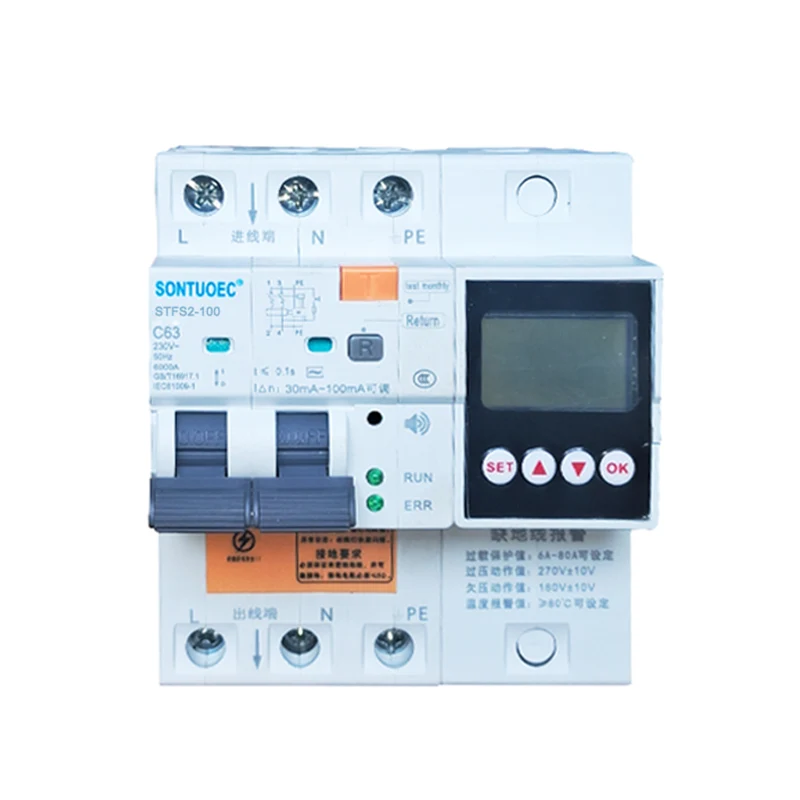

100A 2p 4p Multifunkčný RCBO

STSF2-100 100A 2p 4p Multifunkčný RCBO je vhodný pre AC 50/60Hz, dimenzovaný v obvode s napätím 230V-400V a menovitým prúdom 100A, keď dôjde k zásahu elektrickým prúdom alebo úniku elektrickej siete. Keď únik, prepätie a podpätie dosiahnu nastavené hodnoty, prúdový chránič môže rýchlo fungovať vo veľmi krátkom čase a rýchlo prerušiť napájanie. Keď monitorovacia teplota prúdového chrániča dosiahne nastavenú hodnotu, monitorovací uzemňovací vodič nie je pripojený. Po pripojení produkt vydáva zvuk alarmu na ochranu bezpečnosti personálu a elektrických zariadení a môže sa mu vyhnúť Zabráňte poškodeniu zariadenia spôsobenému prepätím v elektrickej sieti. Má funkcie ochrany proti preťaženiu, skratu, úniku, prepätiu Funkcie ochrany proti podpätiu a prehriatiu možno za normálnych okolností použiť aj na občasné zapínanie a vypínanie elektrických zariadení Svetelné okruhy, vhodné najmä pre priemyselné a komerčné rozvody osvetlenia. Produkt má malý objem, kompaktnú štruktúru a lepšiu nákladovú efektívnosť ako iné podobné produkty. Má krásny vzhľad, Vysoká vypínacia schopnosť z neho robí dobrú voľbu pre distribúciu elektrickej energie v domácnosti. Tento produkt je v súlade s normami GB/T 16917.1 a IEC 61009-1 a získal certifikáciu CE.

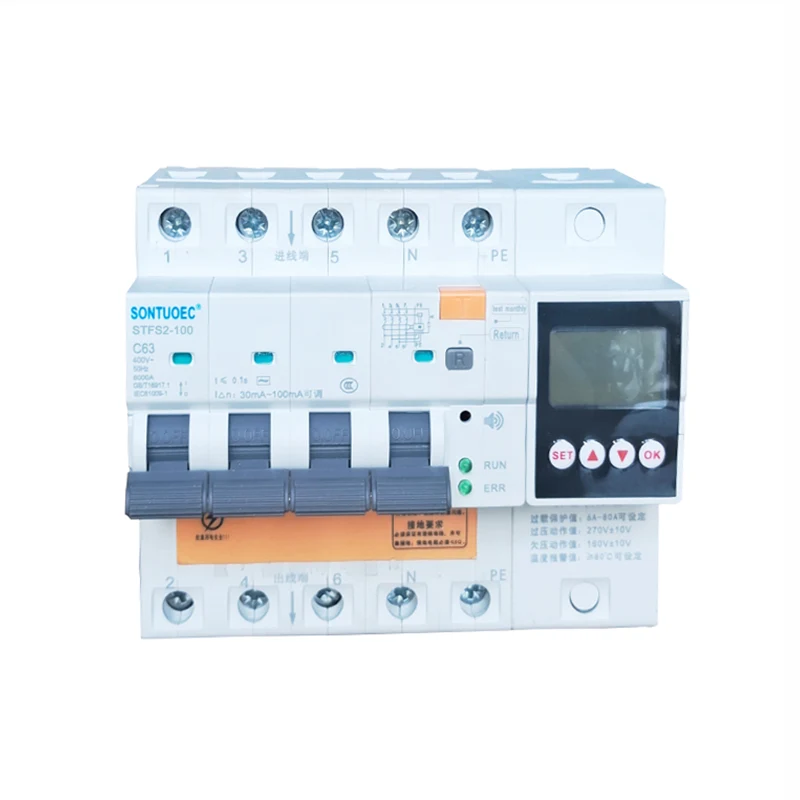

Model:STFS2-100

Odoslať dopyt

Popis produktu

Model	STFS2-100 Elektronický typ
Charakteristiky zvyškového prúdu	AC
Štandardné	IEC/EN 61009-1
Menovitá citlivosťl△n	0,03, 0,1, 0,3
Poliak č	Pól: 1P+N+PE; 3P+N+PE
Hodnotený prúd (A)	6A,10A,16A,20A,25A,32A,40A,63A,80A,100A
Menovité Napätie (V)	240/415V ;230/400V
Menovitý zvyškový prevádzkový prúd	10 ma, 30 ma, 100 ma, 300 ma, 500 ma
Menovitý podmienený zvyškový skrat prúd	6KA
Elektro-mechanická odolnosť	viac ako 4000 cyklov

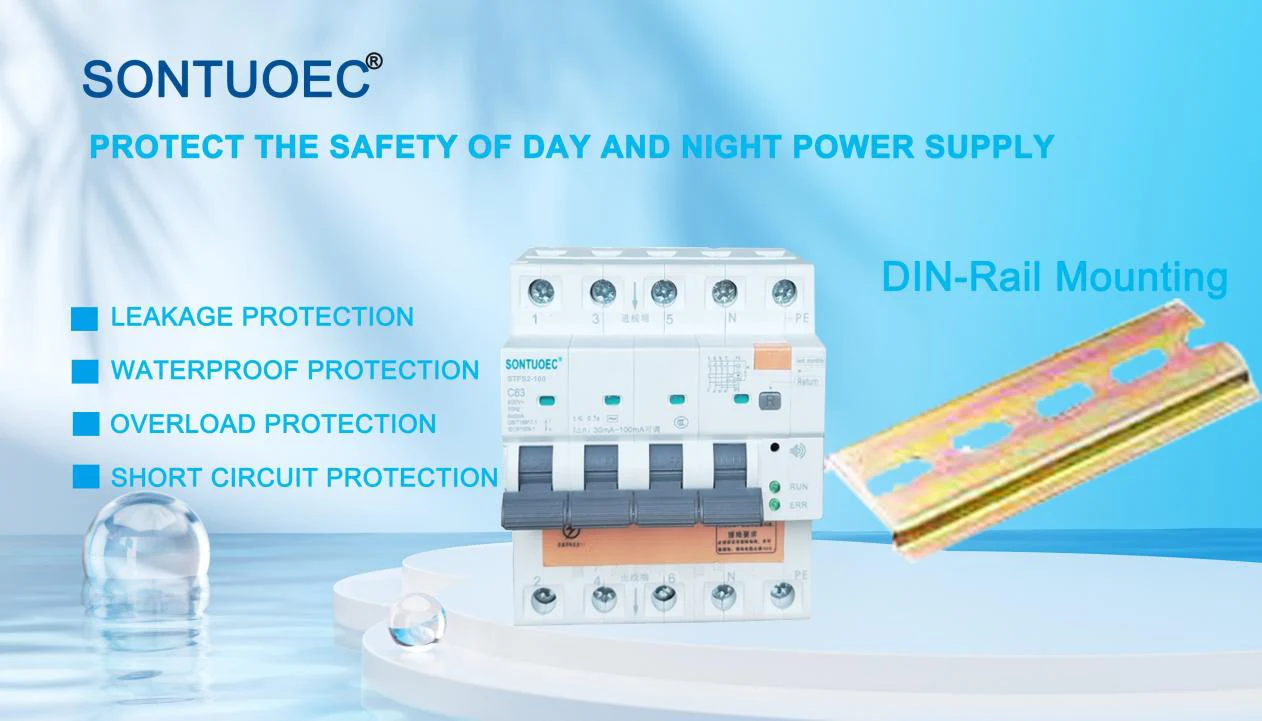

FUNKCIA:	ochrana proti úniku, ochrana proti preťaženiu prúdu, ochrana proti skratu, ochrana pod napätím, ochrana proti prepätiu, nastaviteľný menovitý prúd/napätie, Teplotná ochrana, Alarm vniknutia vody a pod.

TEPLOTA OKOLITÉHO VZDUCHU:

1. Teplota okolitého vzduchu nesmie byť nižšia ako -5 1C, nie vyššia ako +40 C a denná priemerná hodnota nesmie presiahnuť +35 C.

2. Nadmorská výška: Nadmorská výška miesta inštalácie nesmie presiahnuť 2000 m.

3. Atmosférické podmienky

Vzduch je čistý a pri maximálnej teplote +40 °C nie je relatívna vlhkosť vzduchu vysoká Viac ako 50 %. Vyššia relatívna vlhkosť je povolená pri nižších teplotách, napríklad pri +20 C,

Relatívna vlhkosť by nemala presiahnuť 90%. Kvôli občasnej miernej kondenzácii spôsobenej teplotnými zmenami je potrebné venovať pozornosť prijatiu vhodných opatrení.

4. Kategória inštalácie Kategórie inštalácie sú 1I a III

Prúd a počet pólov

100A: To znamená, že RCBO je dimenzovaný na 100 ampérov. Menovitý prúd je maximálna hodnota prúdu, ktorý môže istič prenášať nepretržite bez toho, aby spôsobil prehriatie alebo poškodenie.

2p, 4p: „p“ tu predstavuje počet pólov, t.j. počet fáz obvodu, ku ktorým je možné pripojiť istič. 2p znamená, že istič môže byť pripojený k dvom fázam obvodu (zvyčajne Fire a Zero), zatiaľ čo 4p znamená, že môže byť pripojený k štyrom fázam obvodu (zvyčajne trojfázový Fire a Zero).

Multifunkčný

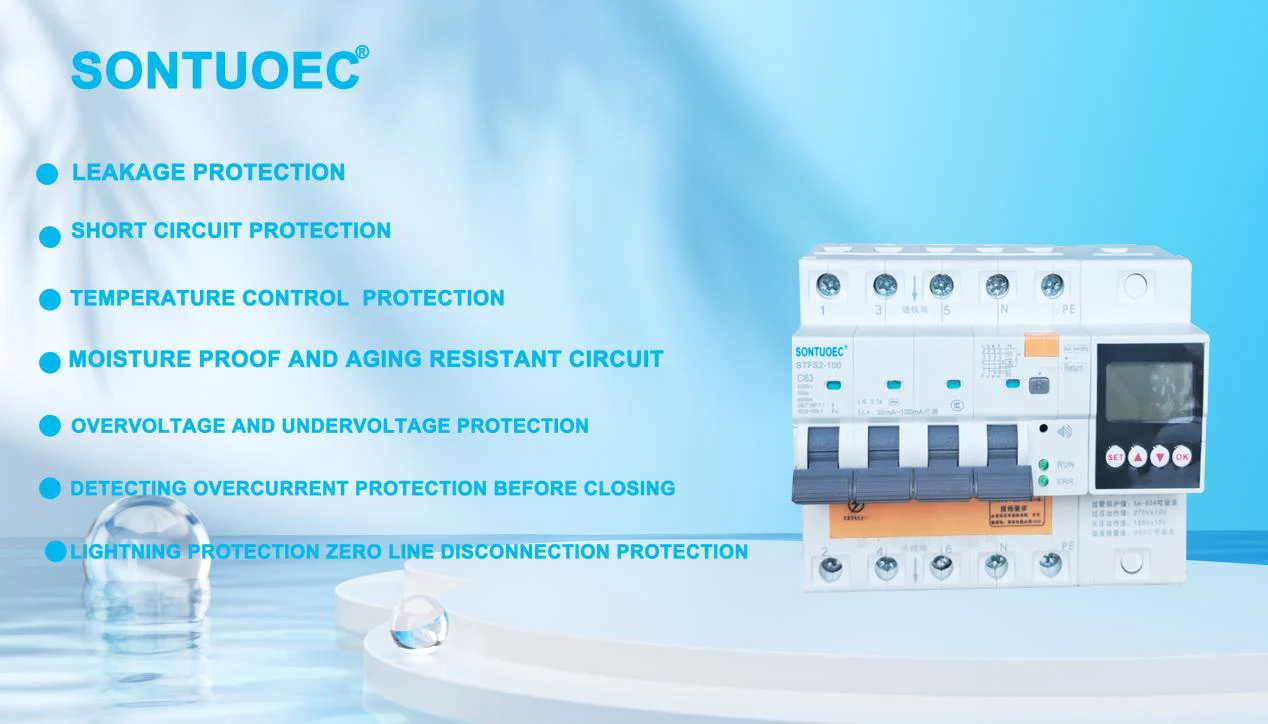

Multifunkčný znamená, že tento 100A 2p 4p multifunkčný RCBO je vybavený rôznymi ochrannými funkciami. Okrem základnej ochrany proti preťaženiu a skratu môže poskytnúť aj ochranu proti úniku, podpäťovú ochranu, prepäťovú ochranu atď. teplotná ochrana，Alarm vniknutia vody，Nastaviteľný prúd a napätie，Tieto ochrany umožňujú RCBO poskytovať komplexnejšiu ochranu obvodov a zariadení.

100A 2p 4p Multifunctional RCBO

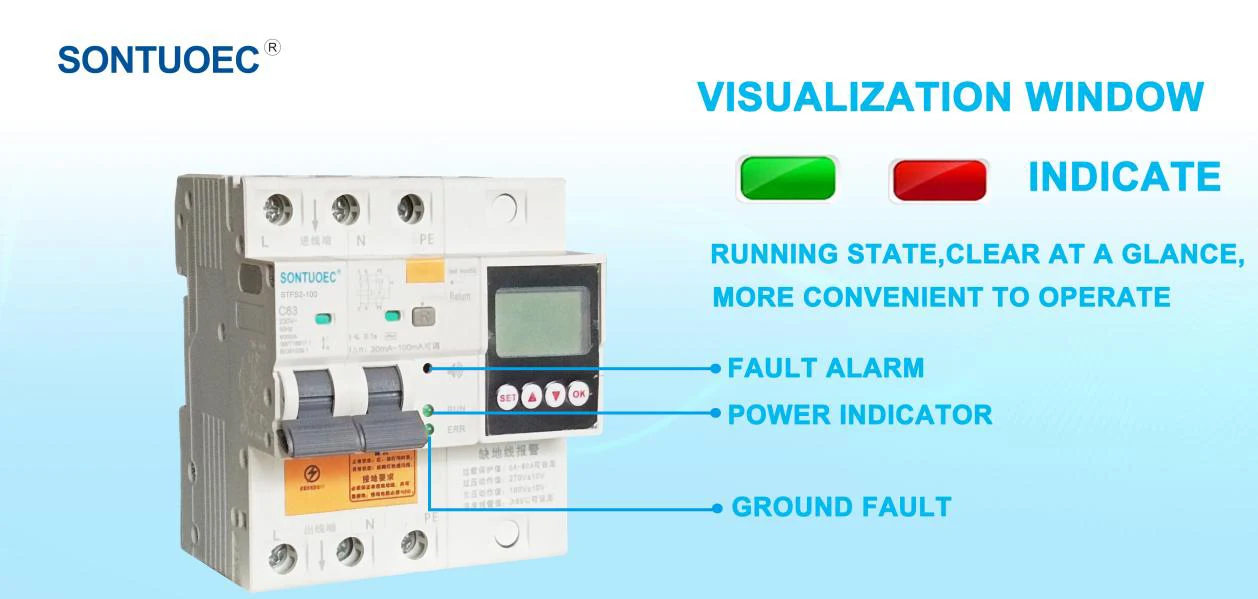

POZOR!

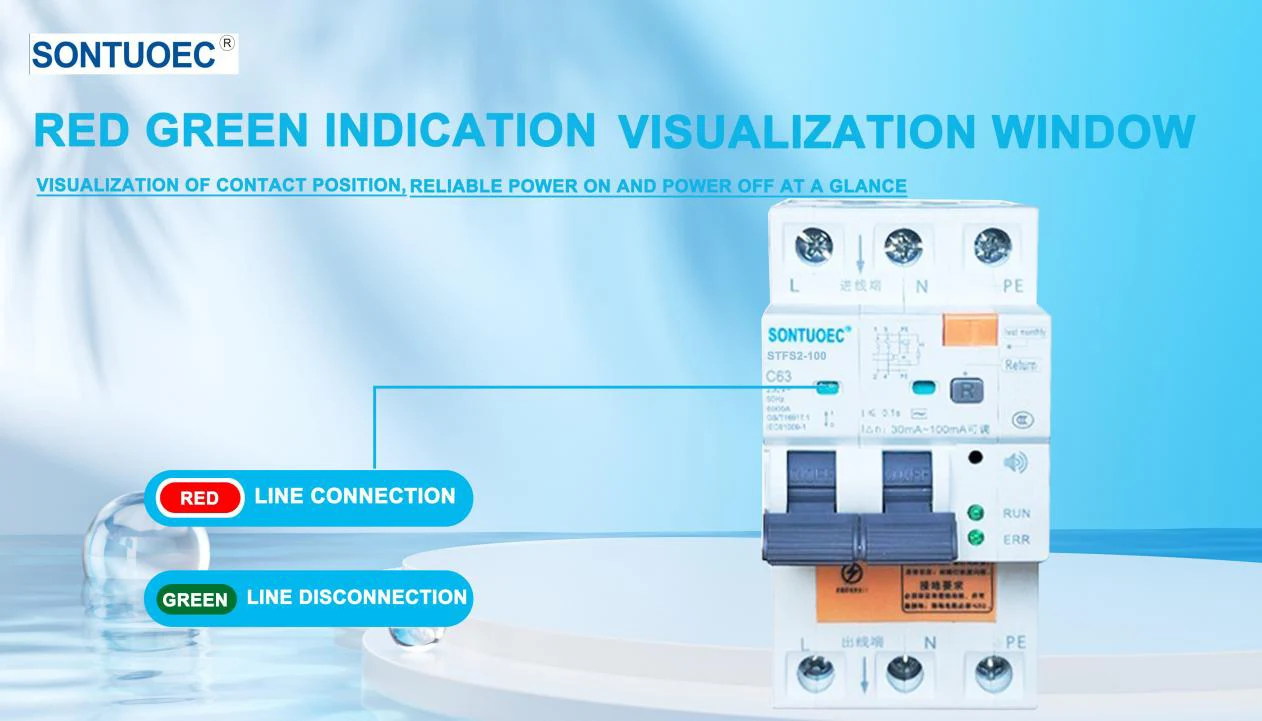

Výstraha normálny stav: zelené svetlo svieti;

Abnormálny stav: Svetlo je vypnuté

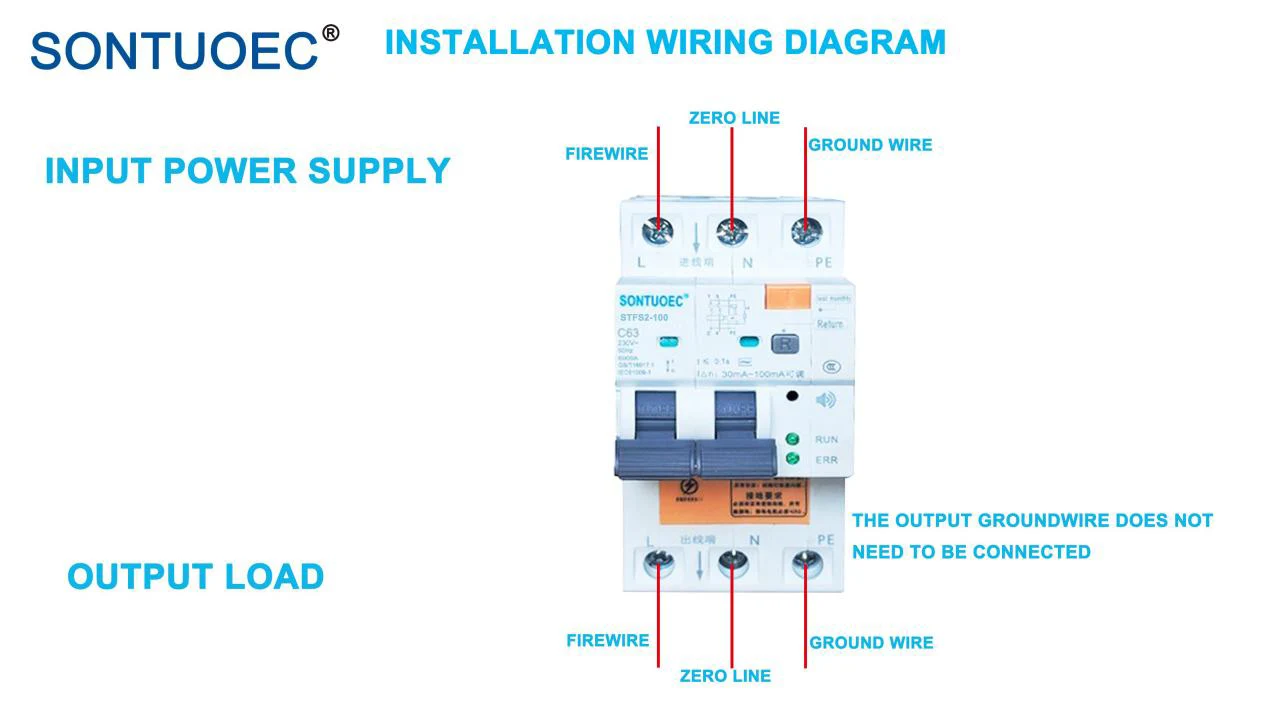

Požiadavky na uzemnenie:

Je potrebné zabezpečiť, aby bol privádzaný uzemňovací vodič a uzemňovací vodič a uzemňovací odpor musí byť s 5Q!

Aplikačný scenár

Pretože RCBO má rôzne ochranné funkcie, často sa používa v obvodoch, ktoré vyžadujú osobnú bezpečnosť, ako sú elektrické obvody na osvetlenie, slabé napájanie a elektrické spotrebiče v domácnostiach a na verejných miestach. Tieto miesta sú často charakterizované vodou a vlhkosťou, čo môže ľahko spôsobiť netesnosti. Okrem toho možno RCBO použiť aj v priemyselných elektrických systémoch, kde je nevyhnutná bezpečnosť ľudí, ako sú obvody na ovládanie periférneho svetla, radarové systémy a nástroje na geologický prieskum.
