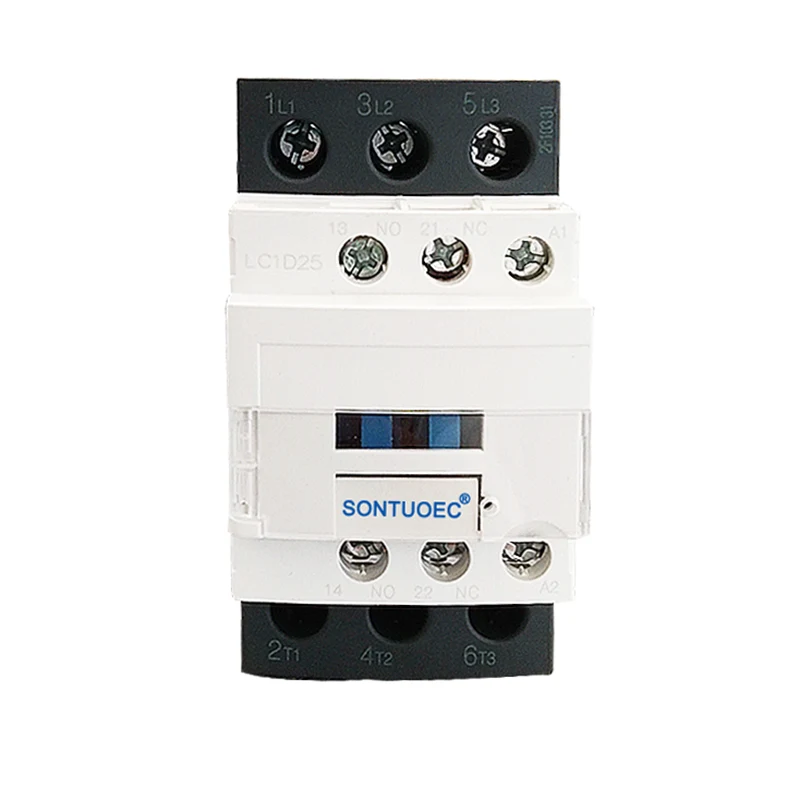

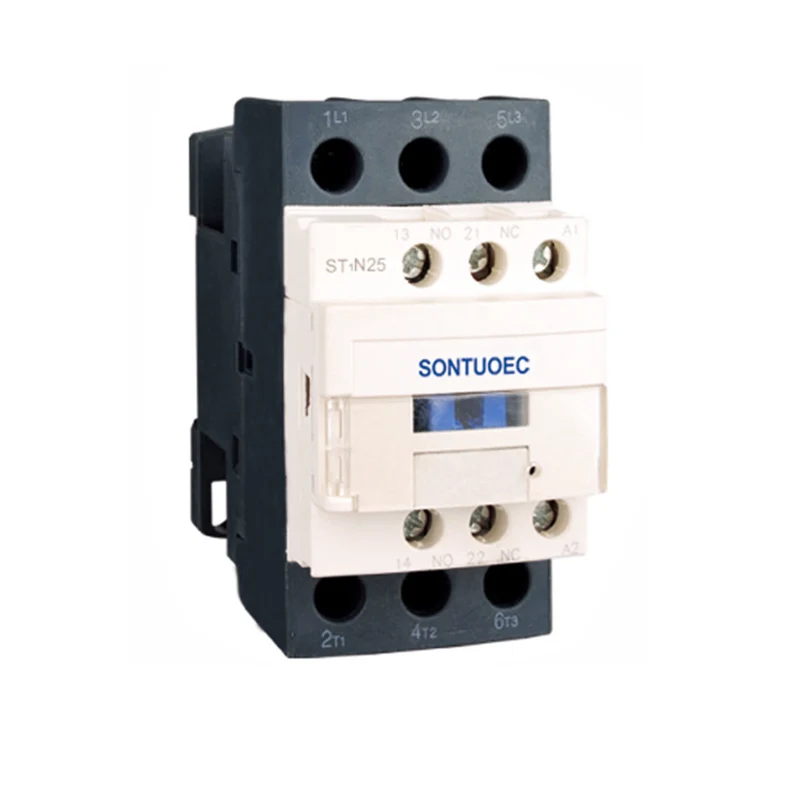

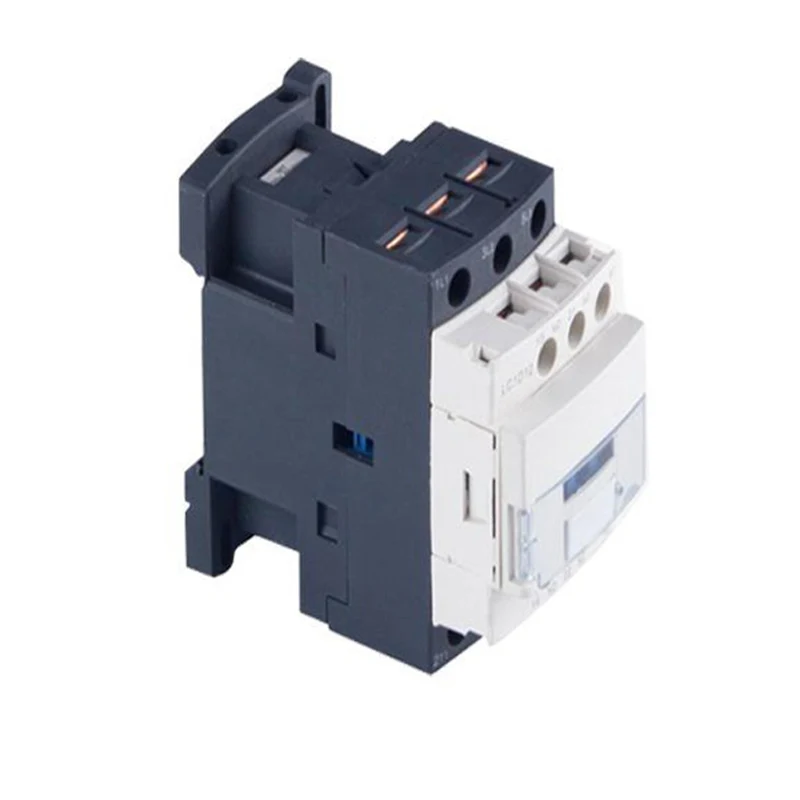

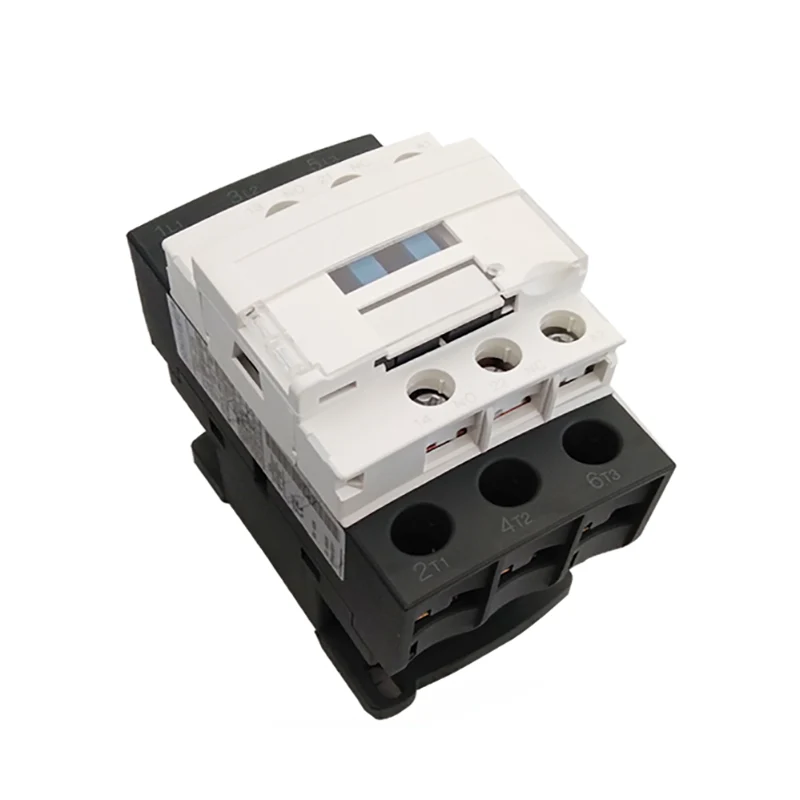

CJX2 3P 25A AC Comtož

CJX2 3P 25A AC Smator je vhodný na pripojenie a lámanie obvodov na veľké vzdialenosti, ako aj na časté štartovanie a riadenie striedavých motorov. Okrem toho sa môže použiť s vhodnými tepelnými relé na tvorbu elektromagnetických štartérov na ochranu obvodov, kde sa môžu vyskytnúť prevádzkové preťaženie.

Model:ST1N

Odoslať dopyt

Popis produktu

Typ		ST1N-09	ST1N-12	ST1N-18	ST1N-25	ST1N-32	ST1N-40	ST1N-50	ST1N-65	ST1N-80	ST1N-95
Hodnotený pracovný prúd (a)	Ac3	9	12	18	25	32	40	50	65	80	95
Hodnotený pracovný prúd (a)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Hodnotenia štandardnej power 3-fázovej Motors 50/60 Hz inctegory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Menovité tepelný prúd (a)		20	20	32	40	50	60	80	80	125	125
Elektrická životnosť	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrická životnosť	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanická životnosť (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Počet kontaktov	3p+nie					3p+nc+n
Počet kontaktov	3p+nc					3p+nc+n

Štrukturálne vlastnosti

Ochranná konštrukcia: CJX2 3P 25A AC Comtožátor prijíma ochrannú štruktúru, ktorá sa vyznačuje malým objemom, ľahkou hmotnosťou, nízkou spotrebou energie a dlhou životnosťou.

Štruktúra akcie priameho pôsobenia: Jej akčná štruktúra je priame pôsobenie a kontakty sú dvojnásobným bodom, čo zlepšuje spoľahlivosť a bezpečnosť kontaktu.

Pomocná kontaktná skupina typu bloku: pomocná kontaktná skupina, hlava oneskorenia vzduchu, mechanizmus mechanického vzájomného prepojenia a ďalšie komponenty sa môžu pridať podľa potrieb používateľa, aby vytvorili stýkač s časovým oneskorením, reverzibilný kontakt, Star-Delta Starter a ďalšie odvodené sériové produkty.

Technické parametre

Hlavné technické parametre CJX2 (ST1N) Series AC Comtož zahŕňajú:

Menené napätie: vrátane 36V, 110V, 127V, 220V, 380 V a ďalších úrovní, aby sa uspokojilo potreby rôznych energetických systémov.

Menovitý prúd: Podľa rôznych modelov sa hodnotený prúd pohybuje v rozmedzí od 9A do 95A.

Napätie cievky: Napätie striedavej cievky zahŕňa 24 V, 36 V, 48 V, 110 V, 220V, 380V atď. DC napätie cievok obsahuje 12 V, 24 V, 48 V, 110 V, 220 V atď.

Mechanická a elektrická životnosť: Mechanická životnosť môže byť až milióny krát a elektrická životnosť je tiež relatívne vysoká, čo zaisťuje dlhodobú stabilnú prevádzku stykača.

Inštalácia a údržba

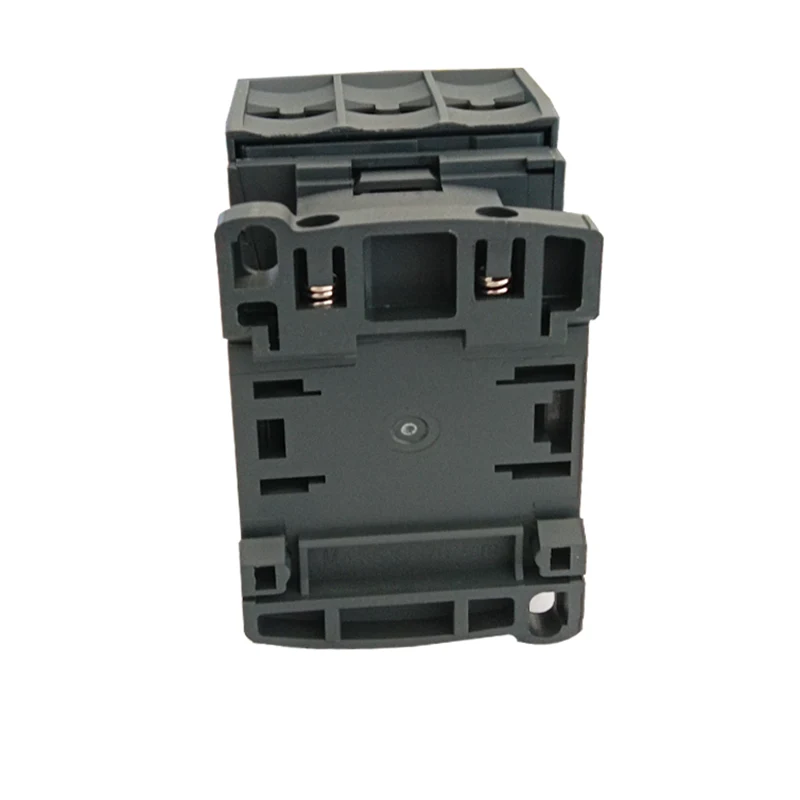

Inštalácia: Stáčkové styky typu CJX2 je možné namontovať s dvoma skrutkami alebo vodiacou koľajnicou 35 mm (alebo 75 mm), ktorá je pohodlná a rýchla. Pred inštaláciou by sa mali skontrolovať príslušné technické údaje, aby sa zabezpečilo dodržiavanie podmienok inštalácie.

Údržba: Všetky časti produktu by sa mali počas používania pravidelne kontrolovať, čo si vyžaduje, aby sa pohyblivé časti nezasekli a upevňovacie prvky nie sú voľné. Ak dôjde k nejakému poškodeniu, malo by sa včas vymeniť, aby sa zabezpečila normálna prevádzka stykača.

CJX2 3P 25A AC Contactor
