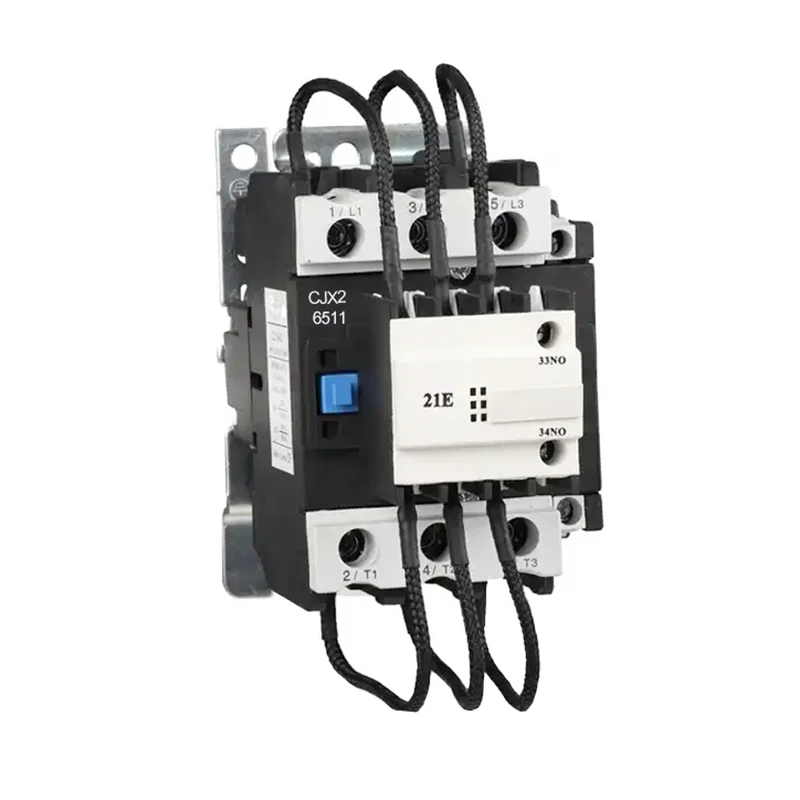

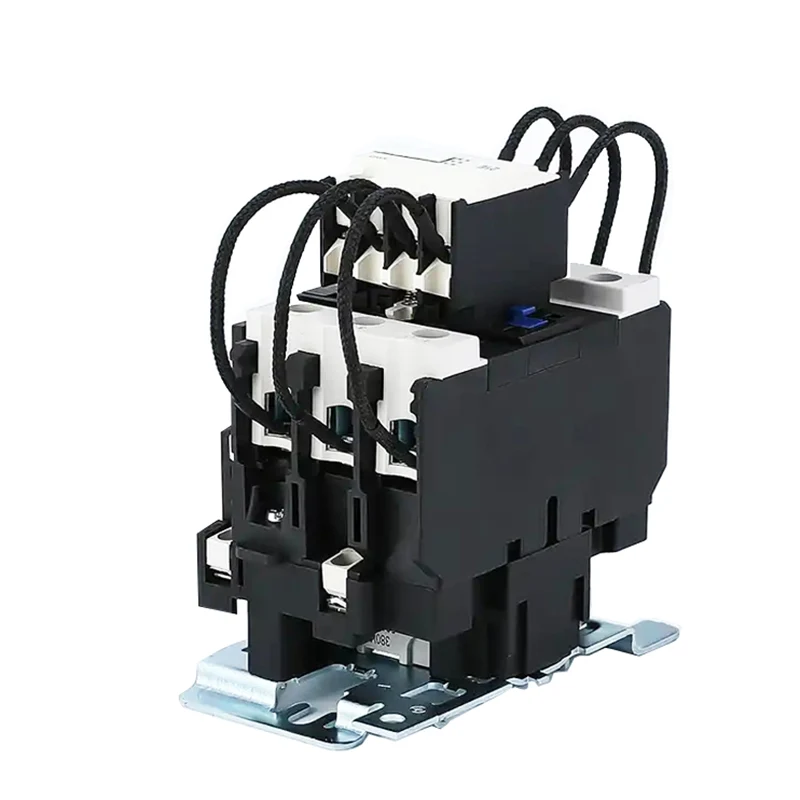

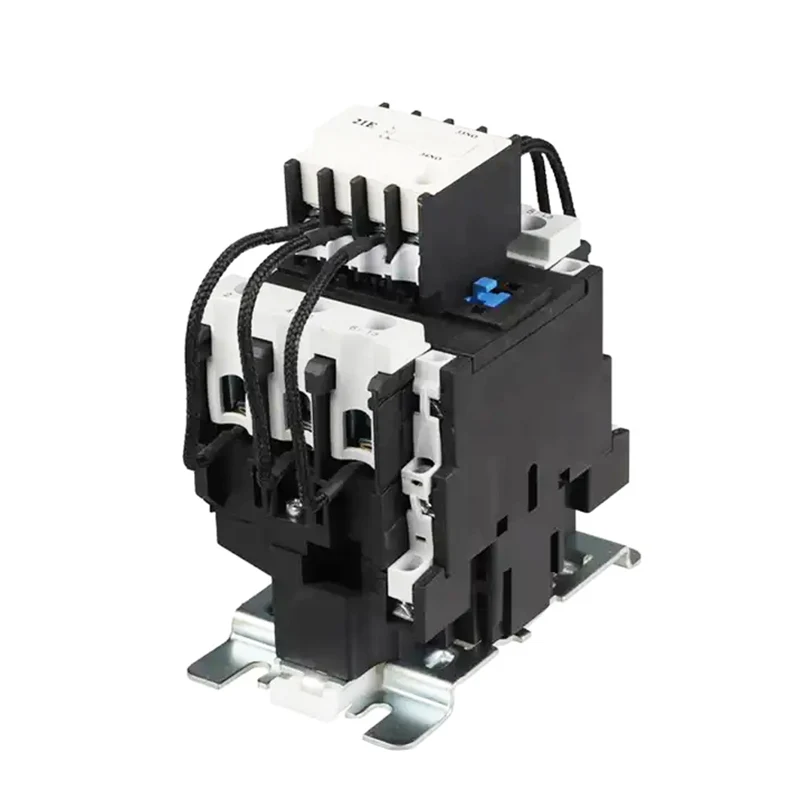

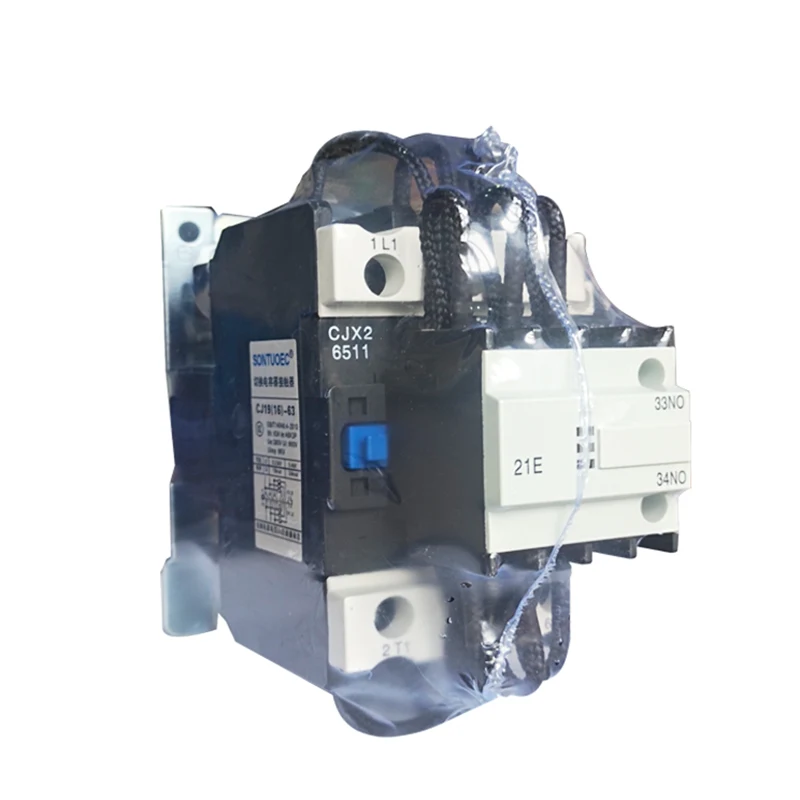

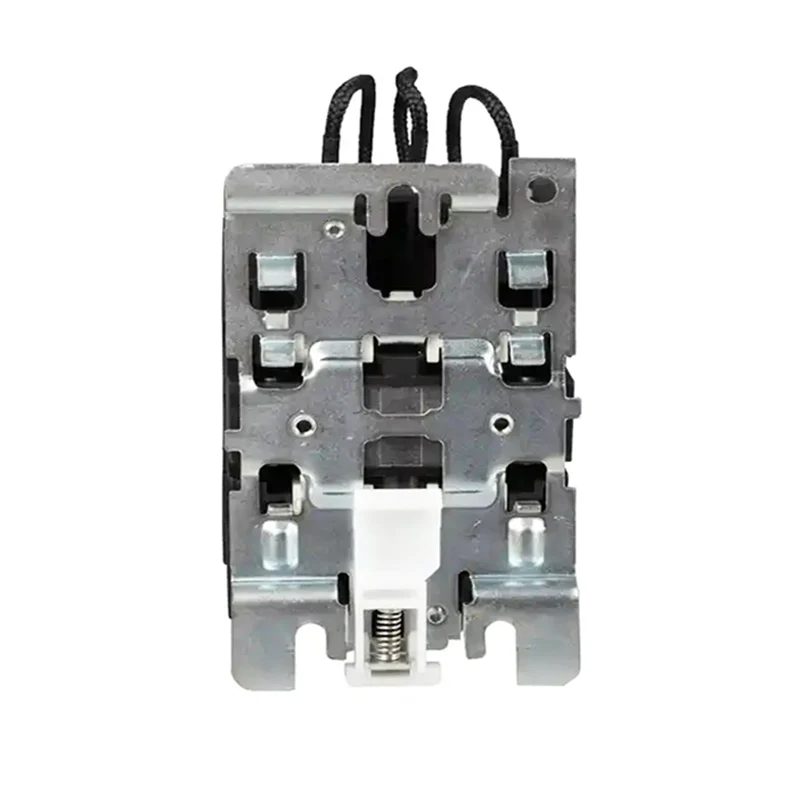

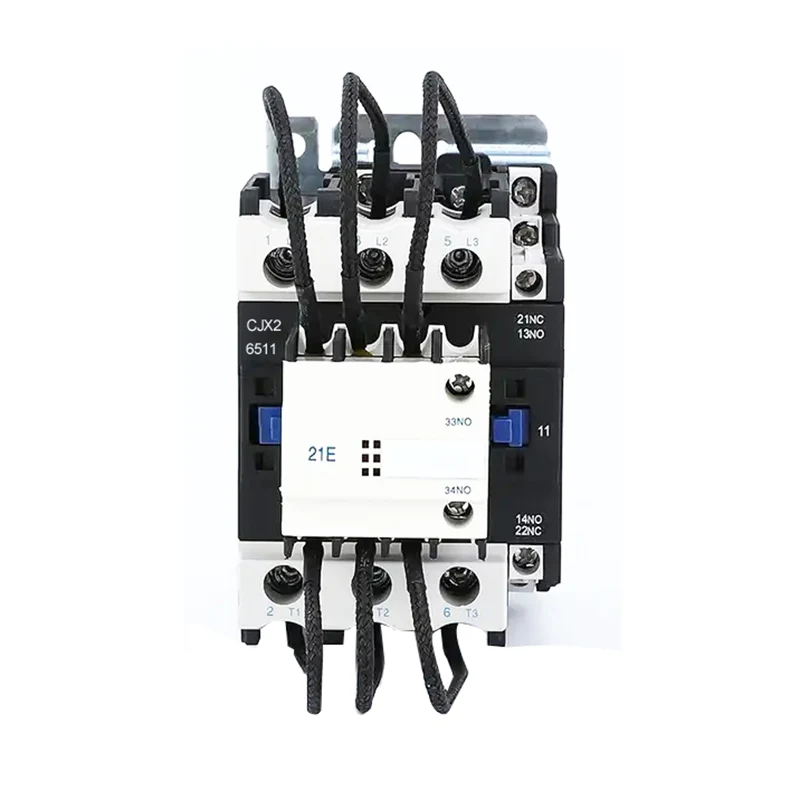

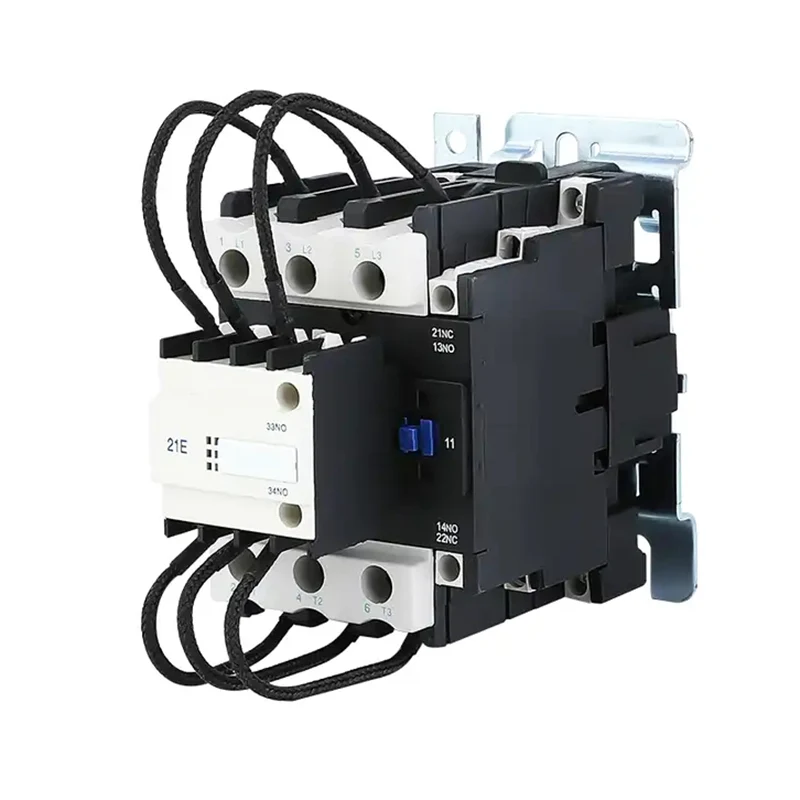

Ac magnetický stykač

AC magnetický stykač sa používa v energetickej sieti AC 50 Hz alebo 60 Hz, až 380 V, na prevádzku alebo prepínanie riadiaceho zariadenia LV kondenzátora v reaktívnom napájacom obvode LV. Pri antisurgeovom zariadení môže znížiť vplyv záverečného nárastu a zabrániť preťaženiu.

Odoslať dopyt

Popis produktu

Typ		CJ19-09	CJ19-12	CJ19-18	CJ19-25	CJ19-32	CJ19-40	CJ19-50	CJ19-65	CJ19-80	CJ19-95
Hodnotený pracovný prúd (a)	Ac3	9	12	18	25	32	40	50	65	80	95
Hodnotený pracovný prúd (a)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Hodnotenia štandardnej power 3-fázovej Motors 50/60 Hz inctegory AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Menovité tepelný prúd (a)		20	20	32	40	50	60	80	80	125	125
Elektrická životnosť	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrická životnosť	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanická životnosť (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Počet kontaktov	3p+nie					3p+nc+n
Počet kontaktov	3p+nc					3p+nc+n

SCJ19 Spínací kondenzátor typu Typ sa používa v energetickej sieti AC 50Hz alebo 60Hz, až 380 V, pre prevádzku alebo prepínanie riadiaceho zariadenia LV kondenzátora v reaktívnom napájacom obvode LV. Pri antisurgeovom zariadení môže znížiť vplyv záverečného nárastu a zabrániť preťaženiu.

Prevádzka

Prevádzkový princíp AC magnetického stytora je založený na elektromagnetickej indukcii a magnetickej sile. Keď je cievka pod napätím, generované magnetické pole priťahuje železné jadro a zatvára kontakty, čím sa otvorí obvod. Keď je cievka degradovaná, magnetické pole zmizne, železné jadro resetuje pod pôsobením pružiny, kontakt je prerušený a obvod je odpojený. Týmto spôsobom si AC magnetický stykač realizuje riadenie obvodu striedavého prúdu.

Štruktúra

AC magnetický stýkač sa skladá hlavne z nasledujúcich častí:

Elektromagnetický systém: Zahŕňa komponenty, ako je cievka, jadro a armatúra, ktoré sú kľúčovými časťami na generovanie magnetického poľa a magnetického pôsobenia.

Kontaktný systém: Zahŕňa hlavný kontakt a pomocný kontakt, ktorý sa používa na zapnutie a vypnutie obvodu. Hlavné kontakty sa zvyčajne používajú na prepravu väčších prúdov, zatiaľ čo pomocné kontakty sa používajú na realizáciu rôznych kontrolných funkcií.

Oblúkové hasiace zariadenie: Používa sa na zhasnutie oblúka, keď je kontakt odpojený, čím zabráni oblúku poškodiť kontakt.

Ostatné komponenty: napríklad pružiny, držiaky, puzdrá atď. Sa používajú na opravu a podporu komponentov, aby sa zabezpečila normálna prevádzka stykača.

Konštrukčné funkcie

1. Kontakt zostavený s aktuálnym obmedzeným odporom, ktorý je schopný obmedziť prepätie prepínania v rámci prípustnej hodnoty.

2. Kontrastor má priamo pôsobiacu dvojakú štruktúru, pôsobiaci mechanizmus je agilný, ľahko sa kontroluje ručne, kompaktný konštruktureConvenient, ktorý nahradí kontakty.

3. Krajina terminálového bloku chránený krytom, bezpečné a spoľahlivé.

4. Môže byť namontovaný skrutkami alebo na štandardnej koľajnici 35/75 mm.

Pracovné a inštalačné podmienky

(1) Okolitá teplota: -5 ℃- +40 ℃, priemerná teplota by nemala byť nad +35 ℃ za 24 hodín.

(2) Atmosférické podmienky: Atmosféra okolitej vlhkosti pod 50%, keď +40 °. V najmokrejšom mesiaci je priemerná najnižšia teplota + 25 ℃ v priemere s maximálnou relatívnou vlhkosťou 90%a berúc do úvahy zmenu teploty a dochádza, pretože produkt na povrchu gélu.

(3) Nadmorská výška nie vyššia ako 2000 m pri inštalácii.

(4) Trieda znečistenia: 3 trieda

(5) Inštalačná trieda: III

(6) Inštalačná podmienka: Montážny povrch a sklon vertikálnej roviny nie sú viac ako ± 5 ° a žiadny významný náraz a vibrácie, ktoré otrasujú miesto.

Hlavné vlastnosti

Spoľahlivá práca: AC magnetický stykač je vyrobený z vysoko kvalitných materiálov a pokročilého výrobného procesu, ktorý má vysokú spoľahlivosť a stabilitu.

Dlhá životnosť: Kontaktný systém je vyrobený z materiálov odolných voči opotrebeniu, ktoré vydržia šoky veľkého prúdu a napätia a predlžujú životnosť.

Ľahko sa udržiava: Konštrukcia je primerane navrhnutá, ľahko sa rozoberie a opravuje, čím sa znižuje náklady na údržbu.

Rôzne špecifikácie: S cieľom uspokojiť potreby rôznych používateľov má AC magnetický kontakt na výber rôzne špecifikácie a modely, vrátane rôznych úrovní prúdu, úrovní napätia a pomocných konfigurácií kontaktov.
