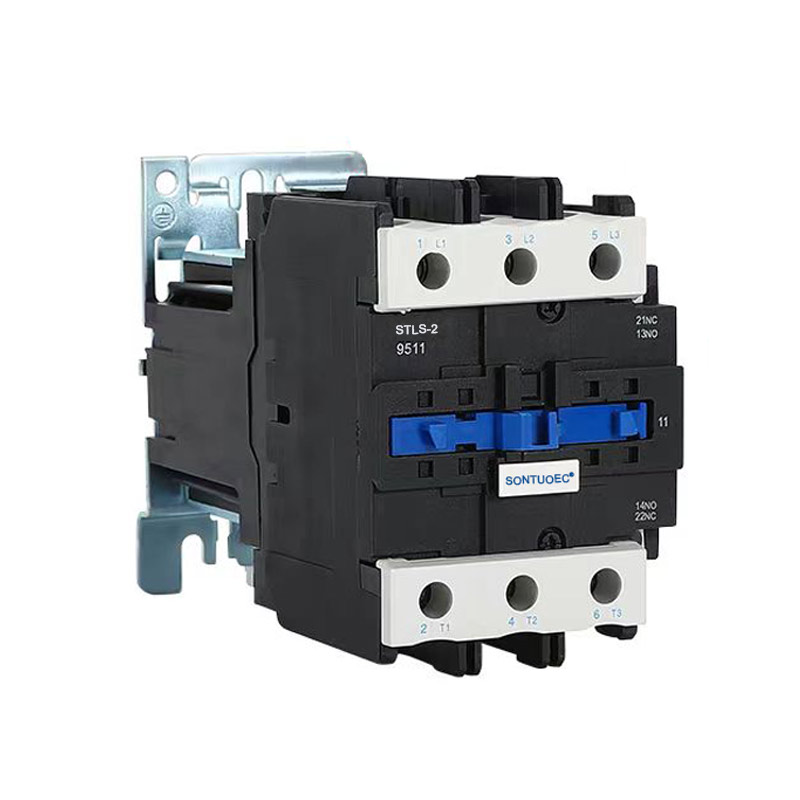

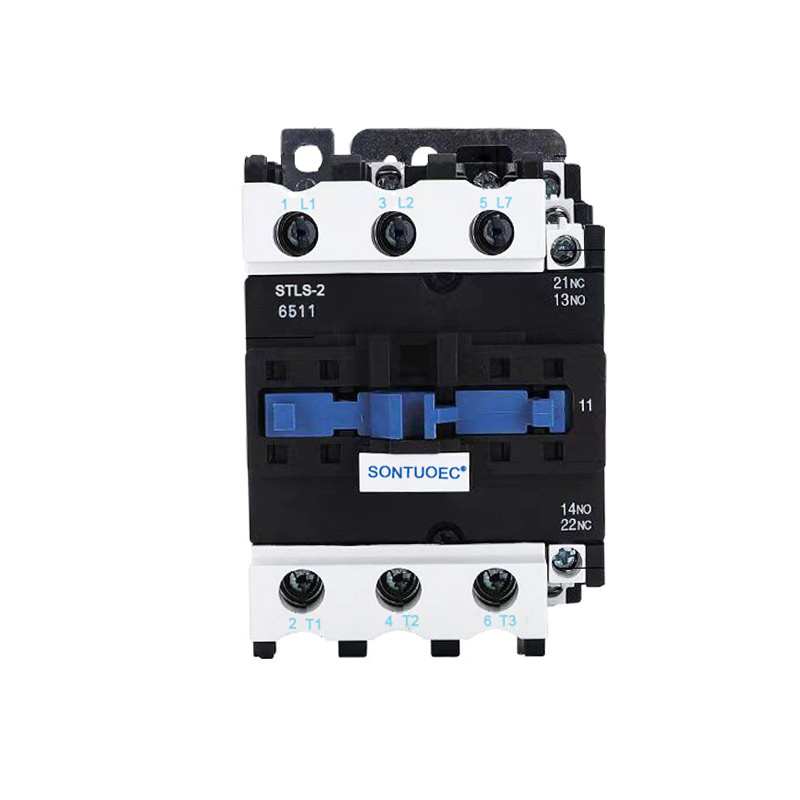

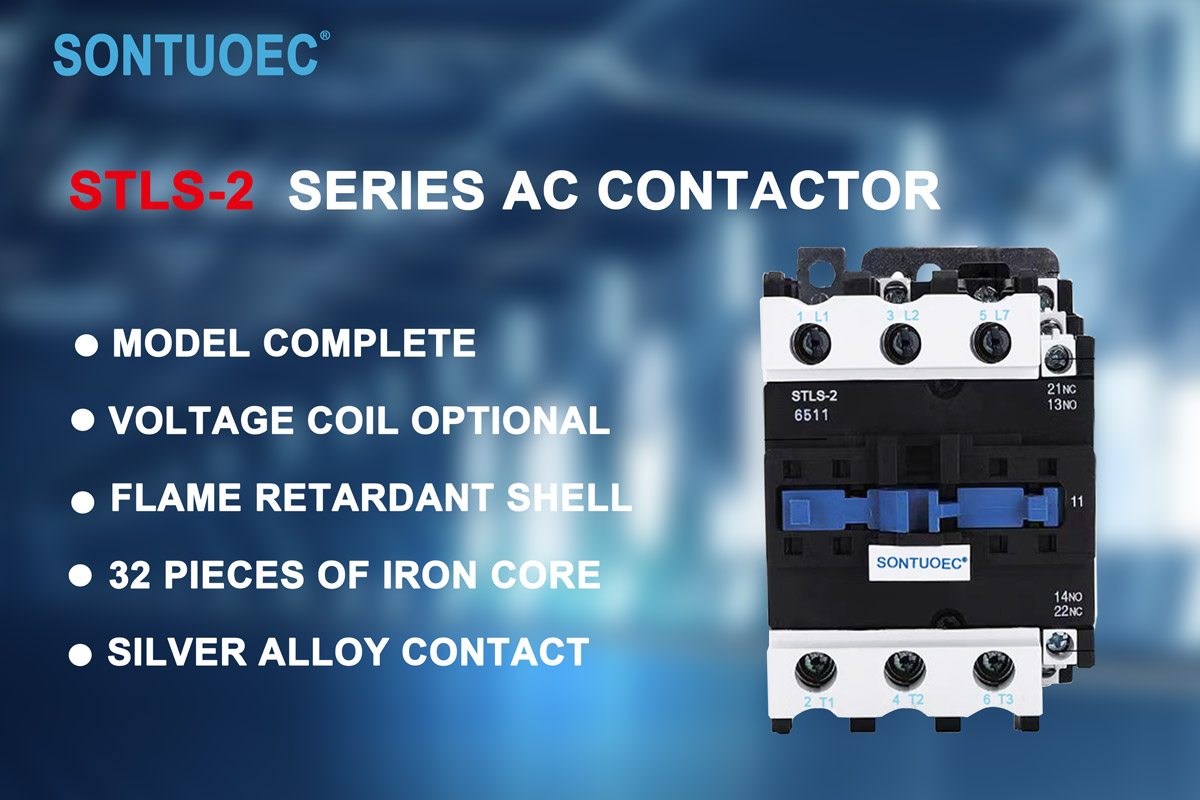

Stls-2(Cjx2) séria Mechanický blokovací stykač

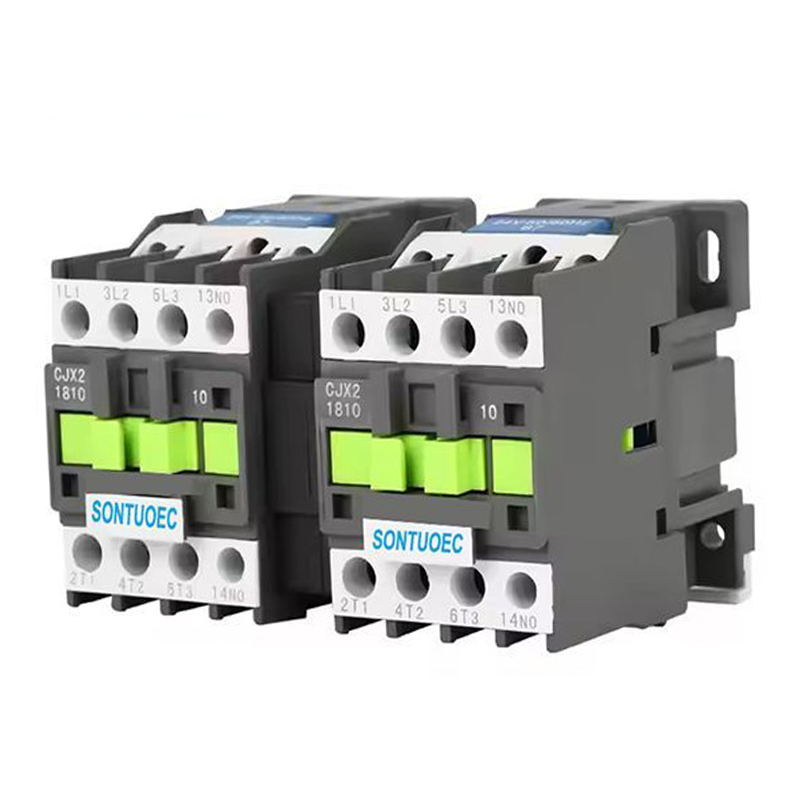

Mechanický blokovací stykač radu Stls-2(Cjx2) je vhodný pre použitie v obvodoch do menovitého napätia 660V AC 50Hz, prúdu 620A, pre prevoditeľné ovládanie motora. Toto mechanické blokovacie zariadenie zabezpečuje prepínanie kontaktov dvoch konvertibilných stýkačov. Vyhovuje normám IEC60947-4-1.

Model:STLS-2(CJX2)

Odoslať dopyt

Popis produktu

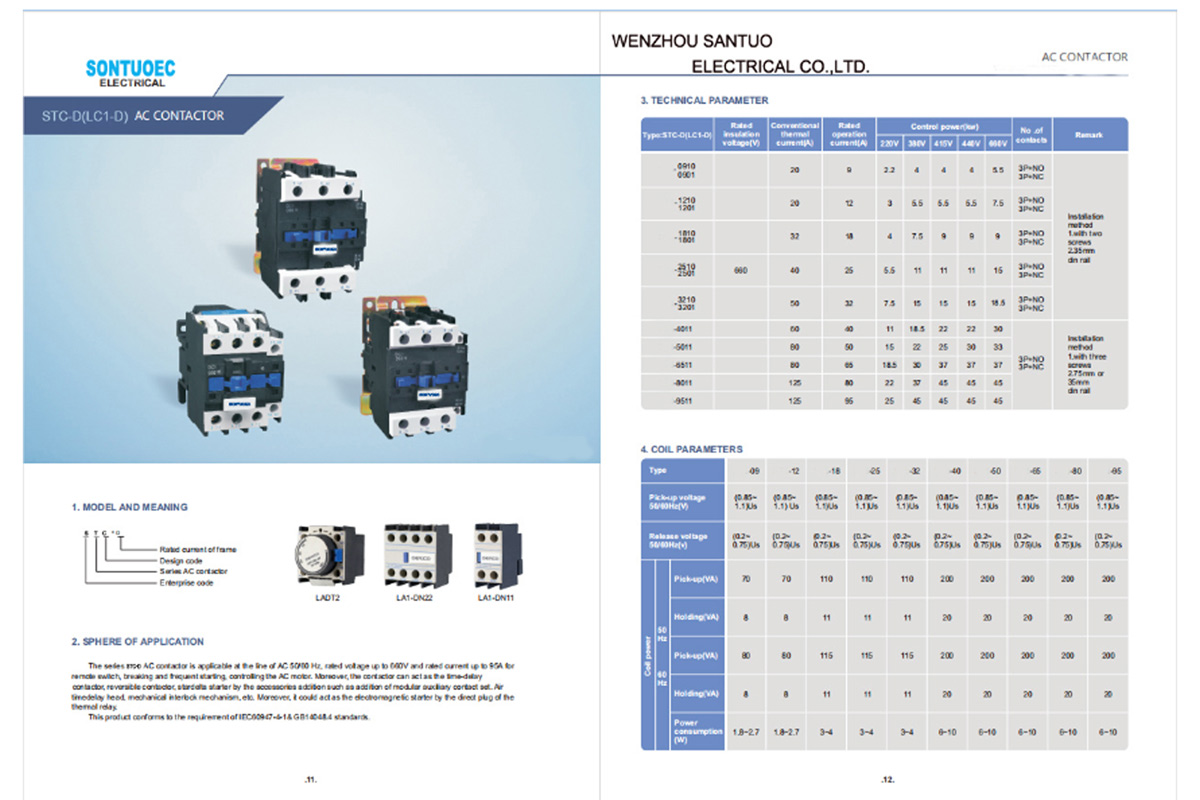

Typ		STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2	STLS-2
		9	12	18	25	32	40	50	63	80	95
									60
Menovité izolačné napätie		660	660	660	660	660	660	660	660	660	660
konvenčné tepelné		20	24	32	40	50	60	75	80	110	125
prúd		20	24	32	40	50	60	75	80	110	125
Ohodnotený prevádzkový		9	12	16	25	32	40	50	63	80	95
prúd		9	12	16	25	32	40	50	63	80	95
kontrolované	220 V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
výkon (kw)	380 V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415 V	4	5.5	9	11	15	22	35	37	45	45
	440 V	4	5.5	9	11	15	22	30	37	45	45
	660 V	5.5	7.5	10	15	18.5	30	33	37	45	45

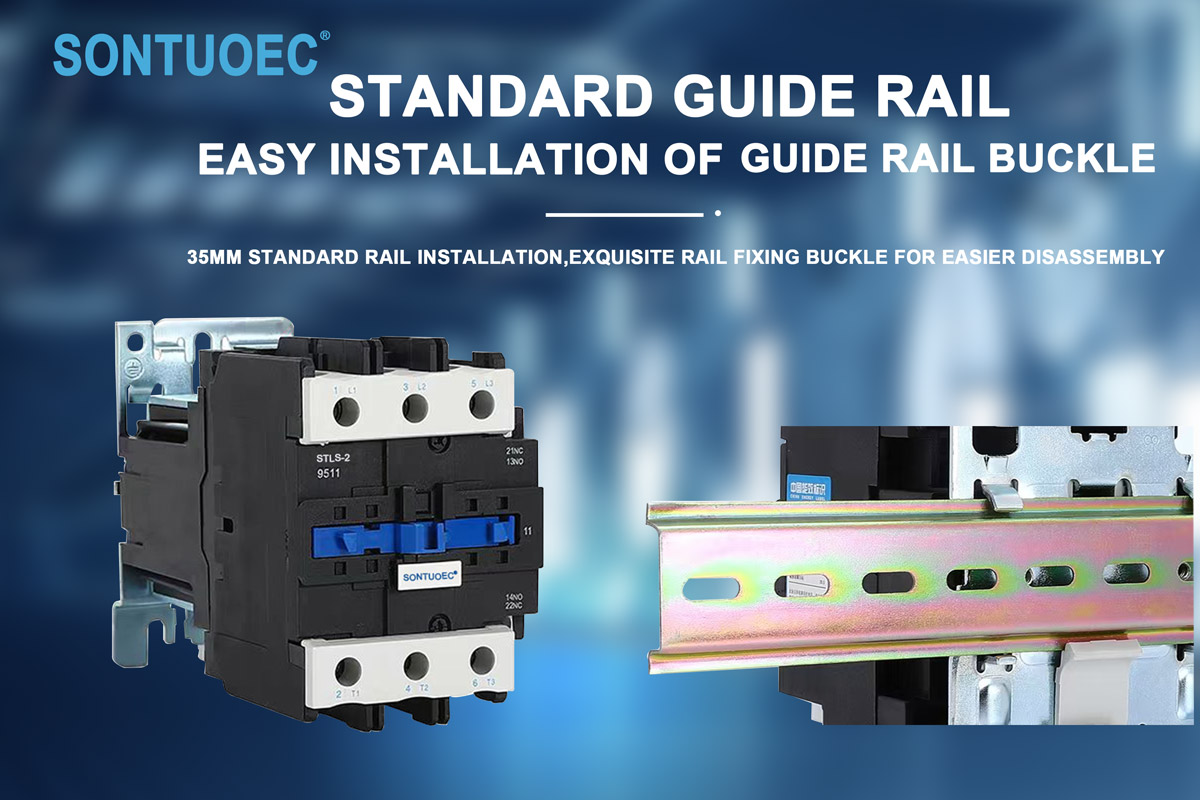

Poznámka		Inštalácia					Inštalácia
		relé môžu používať dve skrutky					relé môžu tri
		a tiež použite 35 mm					skrutky a tiež použiť
		inštalačná lišta					Inštalácia 75 mm alebo 35 mm
							koľajnice

Štruktúra a vlastnosti

Štruktúra:

Stykač 3P AC sa zvyčajne skladá z elektromagnetického systému (vrátane cievky, jadra atď.), Kontaktného systému (vrátane hlavného kontaktu a pomocného kontaktu), zariadenia na zhášanie oblúka a plášťa a ďalších častí. Medzi nimi sa hlavný kontakt používa na prenos vysokého prúdu a pomocný kontakt sa používa na realizáciu prenosu a spätnej väzby riadiacich signálov.

Vlastnosti:

S tromi nezávislými kontaktmi dokáže súčasne ovládať trojfázové napájanie a jednu nulovú linku.

Kontaktný systém je vyrobený z vysoko kvalitných materiálov s dobrou vodivosťou a odolnosťou proti opotrebovaniu.

Elektromagnetický systém má dostatočnú saciu silu na spoľahlivé zapojenie a uvoľnenie kontaktov.

Zariadenie na zhášanie oblúka môže účinne uhasiť oblúk vytvorený pri odpojení kontaktov, čím chráni kontakty pred poškodením.

Mechanický blokovací stykač radu Stls-2(Cjx2) je vhodný na použitie v obvodoch s menovitým napätím do 660V AC 50Hz alebo 60Hz, menovitým prúdom do 95A, na zapínanie a vypínanie, časté spúšťanie a ovládanie striedavého motora. V kombinácii s blokom pomocných kontaktov, oneskorením časovača a blokovacím zariadením stroja atď. sa stáva stýkačom oneskorenia, mechanickým blokovacím stykačom, štartérom hviezda-trojuholník. S tepelným relé je kombinovaný do elektromagnetického štartéra. Stýkač je vyrobený v súlade s IEC 60947-1.

Princíp činnosti

Keď je cievka 3P AC stykača pod napätím, železné jadro generuje magnetizmus a priťahuje kontaktný systém, aby sa zatvoril, čím sa spojí trojfázové napájanie a nulový vodič. Keď je cievka bez napätia, jadro stratí svoj magnetizmus a kontaktný systém sa pôsobením pružiny oddelí, čím sa odpojí trojfázové napájanie od nulového vedenia. Týmto spôsobom môže 3P AC stykač realizovať diaľkové ovládanie elektrických záťaží.

Aplikačné scenáre

3P AC stykač je široko používaný v rôznych energetických systémoch, ktoré potrebujú ovládať trojfázové napájanie a jednu nulovú linku súčasne, ako napríklad:

Pole priemyselnej automatizácie: používa sa na ovládanie štartu, zastavenia a spätného chodu motora.

Napájací systém: používa sa na realizáciu diaľkového ovládania a ochrany energetického systému.

Automatizácia budov: používa sa na ovládanie spustenia a zastavenia osvetlenia, klimatizácie a iných zariadení.
