2p rcbo typ

2P RCBO A Typ je dvojitý rezný prúd s obvodom s nadprúdom ochrany (istič zvyškového prúdu s ochranou preťaženia), môže ovládať zapnutie požiarnej čiary 2p (L1) a nulovou čiarou (N); a 4p (L1, L2, L3) a nulovou čiarou (N) v rovnakom čase. Typ “sa zvyčajne týka špecifického typu alebo špecifikácie ističa, ktorý môže zahŕňať prevádzkové charakteristiky, menovité prúd, menovité napätie a ďalšie parametre ističa.

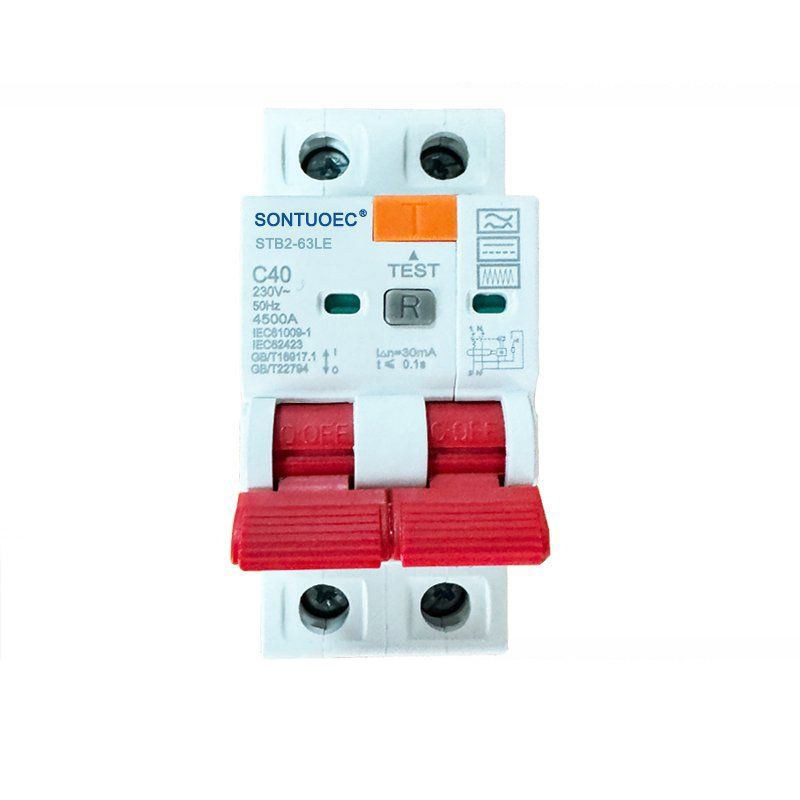

Model:STB2-63LE

Odoslať dopyt

Popis produktu

	Norma	Jednotka	IEC/EN 61009-1
Elektrický funkcie	Režim		Elektronický typ
	Typ (vlnová forma Zeme uniknutý)		A a, a, a
	Termo-magnetické vydanie charakteristický		B, C, D
	Menovité súčasné LN	A	6,10,16,20,25,32,40; 63,80a
	Póly	P	1p+n, 3p+n
	Menovité napätie UE	V	AC 230, 400
	Menovacia citlivosť i △ n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Hodnotené zvyškové výroby a lámanie kapacita l △ m	A	500
	Menovité skratovacie kapacity ICN	A	6000
	Čas prerušenia pod i △ n	S	≤0.1
	Menovitá frekvencia	Hz	50/60
	Hodnotený impulsewithstand napätie (1,2/50) UIMP	V	4000
	Dielektrické testovacie napätie pri Ind.freq na 1 min.	kv	2
	UI izolačné napätie	V	250
	Stupeň znečistenia		2
Mechanický funkcie	Elektrická životnosť		4000
	Mechanická životnosť		10000
	Indikátor prúdu		Áno
	Ochranný titul		IP20
	Okolitá teplota (s denným priemerom <35 ° C)	° C	-5 ~+40 (špeciálna aplikácia, pozrite si korekcia kompenzácie teploty)
	Úložisko	° C	-25 ~+70
Inštalácia	Typ pripojenia terminálu		Prípojok na kábel/pin-type prípojka
	Horná/spodná časť terminálu pre kábel	mm2	25
	Horná/spodná časť terminálu pre kábel	Awg	18-5
	Horná/spodná časť terminálu pre prípojka	mm2	25
	Horná/spodná časť terminálu pre prípojka	Awg	18-3
	Montáž		Na Din Rail En 60715 (35 mm) rýchleho klipového zariadenia
	Spojenie		Zhora

Hlavné vlastnosti a parametre

Charakteristiky akcie: 2P RCBO Typ má funkciu ochrany zvyškového prúdu, keď zvyškový prúd (t. J. Prúd úniku) v obvode dosiahne predvolenú hodnotu, istič bude rýchlo pôsobiť na odrezanie obvodu, aby sa zabránilo nehodám elektrického nárazu a elektrickým požiarom.

Menovaný prúd: V závislosti od špecifického modelu a špecifikácií sa môže menovitý rozsah prúdu RCBO 2p RCBO meniť, ale zvyčajne obsahuje širokú škálu špecifikácií, ako sú 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A, 80A atď.

Menujúce napätie: Typ 2p RCBO A je zvyčajne hodnotený pri 240 V AC pre domáce a komerčné elektrické prostredie.

Menová frekvencia: Menúca frekvencia tohto ističa je zvyčajne 50/60 Hz, čo zodpovedá frekvencii napájania vo väčšine krajín a regiónov.

Menovacia kapacita skratu: Typ 2P RCBO má vysokú hodnotenú kapacitu skratu, ako je 6KA alebo 10KA, ktorá je schopná vydržať veľké prúdové otrasy bez poškodenia v prípade poruchy skratu.

Akcia úniku: Prúd úniku tohto ističa je zvyčajne 30 mA alebo menej, čo spĺňa požiadavky Medzinárodnej elektrotechnickej komisie (IEC) a príslušných vnútroštátnych noriem a môže účinne chrániť osobnú bezpečnosť.

RCBO sa používa hlavne v AC 50 Hz (60 Hz), menovité napätie 230/400 V, menovité distribučný systém s nízkym napätím. RCBO sa rovná funkcii MCB+RCD; Používa sa na ochranu elektrického nárazu a ochranu nepriamych kontaktov, ochrana elektrických zariadení, keď sa ľudské telo dotýkajú elektrickej alebo elektrickej siete, ktorý presahuje hodnota stanovenej hodnoty a pred ochranou zaťaženia a skratu; Môže to byť tiež nefrekvenčný operátor v okruhu, ktorý sa divoko používa v rezidenčnej a obchodnej štvrti. Je v súlade s štandardom IEC61009-1.

Aplikácia a inštalácia

Aplikácia: 2P RCBO Typ je vhodný na ochranu obvodov distribúcie energie, ktoré vyžadujú súčasné ovládanie ohňa a nulových vodičov, ako sú osvetlenie, zásuvky, klimatizácia a iné obvody v domácich, komerčných, priemyselných a iných miestach.

Inštalácia: istič obvykle prijíma symetrickú montáž din-c-rúry alebo montáž panela, ktorá je vhodná pre rýchlu inštaláciu a odstránenie v distribučnej skrinke alebo distribučnej skrinke.

Zapojenie: 4p RCBO Typ je flexibilný pri zapojení a môže byť pripojený k trojfázovému trojdôdovému, trojfázovému štvorvodičovým alebo jednofázovým obvodom. Pri zapojení sa uistite, že vodiče ohňa, nula a zeminy sú správne spojené, aby sa predišlo riziku elektrického nárazu a elektrického ohňa.

2P RCBO A Type
