1p+n elektronický typ RCBO

1p+n Elektronický typ rcbois Špeciálny typ ističa, ktorý využíva elektromagnetický princíp na detekciu a odrezanie zvyškového prúdu (únikový prúd) v obvode, čím sa zabráni elektrickým požiarom a osobným nehodám v oblasti elektrického šoku. Zároveň má tiež nadprúdovú ochranu, ktorá môže automaticky odrezať napájací zdroj, keď je obvod preťažený alebo skratovaný na ochranu bezpečnosti obvodu a zariadenia.

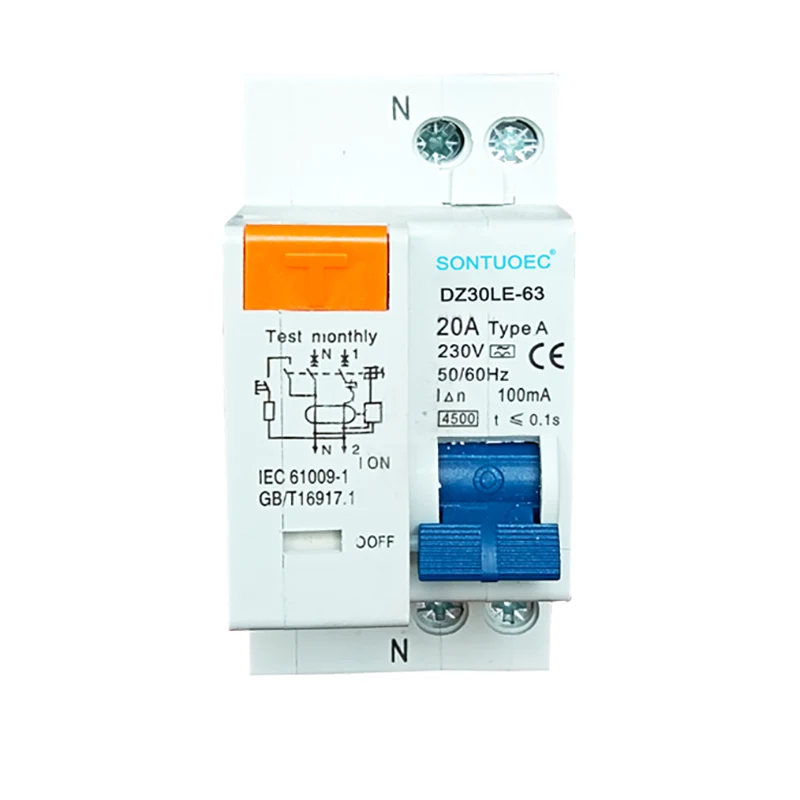

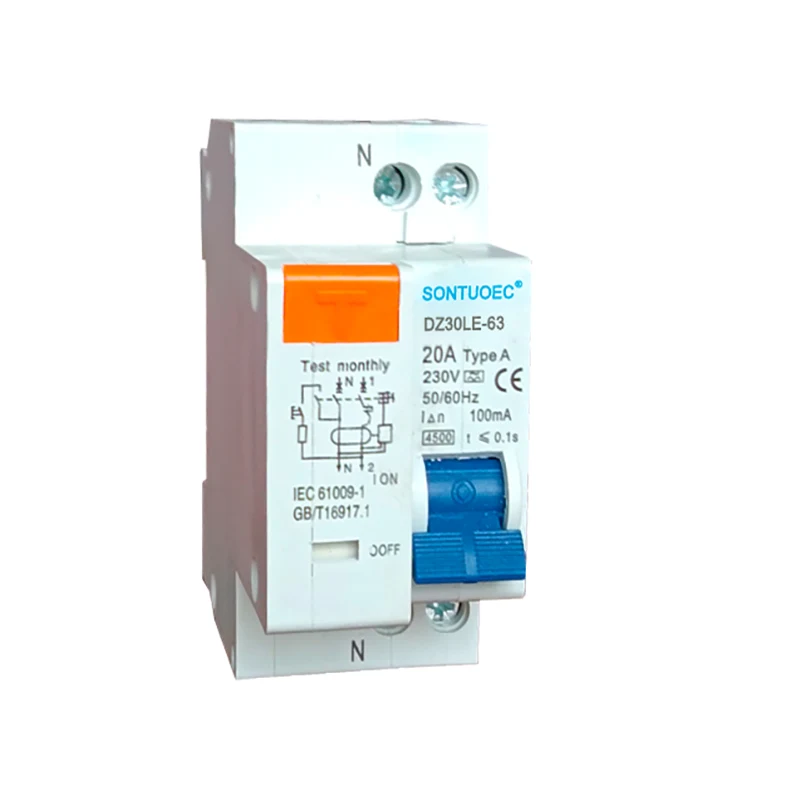

Model:DZ30LE-63

Odoslať dopyt

Popis produktu

Názov produktu	DZ30L-63
Model	Elektronický typ (MCB+RCD)
Pól	1p+n	1p+n
Menovitý prúd (a)	6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a
Menovité podmienené zvyškový prúd skratu	3KA, 4,5KA; 6KA
Norma	IEC61009-1
Elektro-machanická vytrvalosť	Viac ako 4000 cyklov
Menovité zvyškový prevádzkový prúd	10 mA, 30 mA, 100 mA, 300 mA, 500 mA

Pracovný princíp

 Detekcia zvyškového prúdu: Ak je v obvode zvyškový prúd, transformátor nulového sekvenčného prúdu v RCBO zistí tento signál a prevedie ho na elektrický signál na spracovanie.

 Spracovanie a porovnanie signálu: Zistený zvyškový prúdový signál bude zosilnený, filtrovaný a spracovaný a potom porovnaný s hodnotou predvoleného akčného prúdu.

 Akcia Vykopnutie: Keď zvyškový prúd dosiahne alebo prekračuje hodnotu predvoleného akčného prúdu, RCBO spustí mechanizmus zakopnutia na odrezanie výkonu hlavného obvodu.

Vlastnosti a výhody

 Elektromagnetický princíp: Využívanie elektromagnetického princípu na detekciu zvyškového prúdu sa vyznačuje vysokou citlivosťou a rýchlou rýchlosťou odozvy.

 Multifunkčná ochrana: Okrem funkcie ochrany zvyškového prúdu má tiež funkciu nadprúdovej ochrany, ktorá môže komplexne chrániť bezpečnosť obvodov a zariadení.

 Bezpečné a spoľahlivé: RCBO prijíma pokročilé elektronické komponenty a mechanizmus uvoľňovania, ktoré majú vysokú spoľahlivosť a bezpečnosť.

 Jednoduché inštaláciu a údržba: Štruktúra RCBO je primerane navrhnutá, ľahko sa inštaluje a zároveň ľahko vykonáva údržbu a generálnu opravu.

Tento 1p+n elektronický typ RCBO funguje ako kombinácia zariadenia ističa a zvyškového prúdu, ktoré chránia človeka pred poruchou elektrickej energie z dôvodu nadmerného skratu, skratého obvodu, chybového prúdu Zeme. Self-chráni sa až do maximálneho skratového prúdu 32A alebo 63A. A dodržiavať štandardné IEC/EN 61009.1.

1. Poskytuje ochranu pred prúdom a únikom na zem a funkciu izolácie

2. Vysoký skratový prúd odoláva kapacite

3. Prípustné pripojenie k terminálu a kolíku/vidlice

4. Vybavený koncovými svorkami chránenými prstom

5. Automaticky odpojte obvod, keď dôjde k poruche/úniku Zeme, a prekračuje menovku citlivosť

6. Závislosť od napájacieho zdroja a napätia v linke a bez vonkajšieho rušenia, kolísanie napätia.
