Typ striedavého prúdu 4p RCBO je 4-pólový istič, ktorý kombinuje ochranu zvyškového prúdu a nadprúdové ochranné funkcie, špeciálne navrhnuté pre obvody striedavého prúdu (AC). Môže automaticky odrezať napájací zdroj, keď sa v obvode deteguje zvyškový prúd (t. J. Prúd úniku), aby sa zabránilo elektrickým požiarom a osobným nehodám elektrického nárazu. Zároveň má tiež funkciu nadprúdovej ochrany, ktorá môže automaticky odrezať napájací zdroj v prípade preťaženia alebo skratu v obvode na ochranu bezpečnosti obvodu a zariadenia.
pomenovať |
Zvyškový istič s nadprúdom ochrany |
funkcie |
Ochrana proti preťaženiu/ skratu/ úniku |
Tyč |
1p/2l, 2p/2l, 3p/3l, 3p/4l 4p/4l |
Prelomenie | 3KA, 4,5KA, 6KA |
Menovitý prúd (a) |
6a, 10a, 16a, 20a, 25a, 32a, 40a, 63a |
Menené zvyškový prevádzkový prúd: |
10 mA, 30 mA, 100 mA, 300 mA, 500 mA |
Menovité napätie (V) |
240/415V |
inštalácia |
DIN železničný typ |
norma |
IEC61009-1 、 GB16917-1 |
osvedčenie |
CEA |
Princíp prevádzky 4P RCBO AC -AC je založený na vektorovom súčte prúdov a na elektromagnetických princípoch. Ak prúdy v obvode pri ohni (L) a nulových (n) drôtoch nie sú rovnaké, vektorový súčet prúdov na primárnej strane obvodu transformátora nie je nula, čo generuje indukované napätie v sekundárnej bočnej cievke. Toto indukované napätie sa pridá do elektromagnetického relé a vytvára excitačný prúd, ktorý vytvára reverznú demagnetizačnú silu. Keď poruchový prúd dosiahne hodnotu prevádzkového prúdu RCBO, táto reverzná demagnetizačná sila spôsobí, že kotvisko vo vnútri elektromagnetického relé sa uvoľní zo strmeňa, čím tlačí operačný mechanizmus tak, aby pôsobil a odrezal obvod poruchového prúdu.

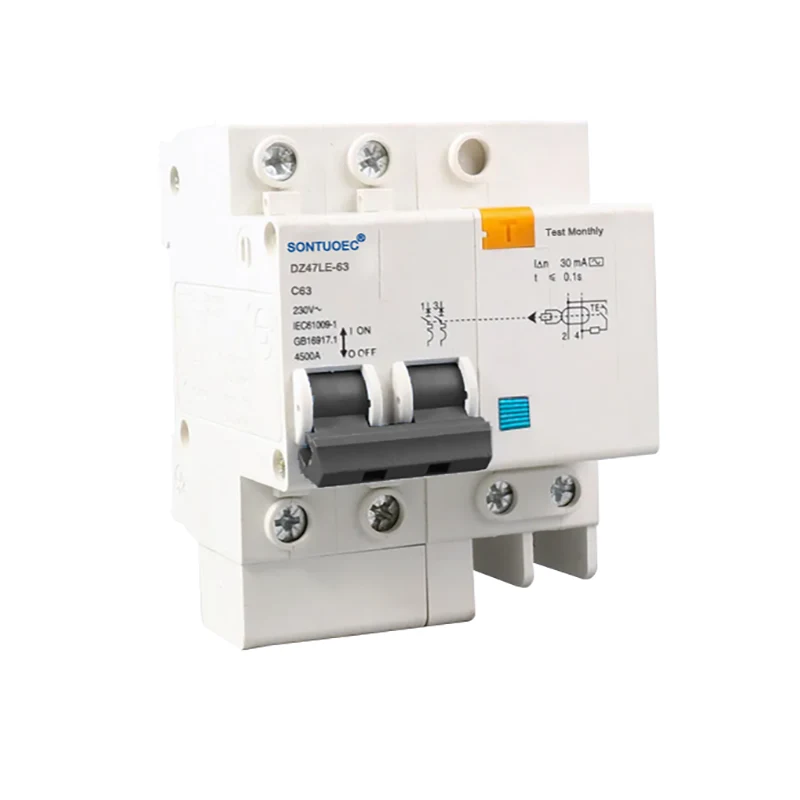

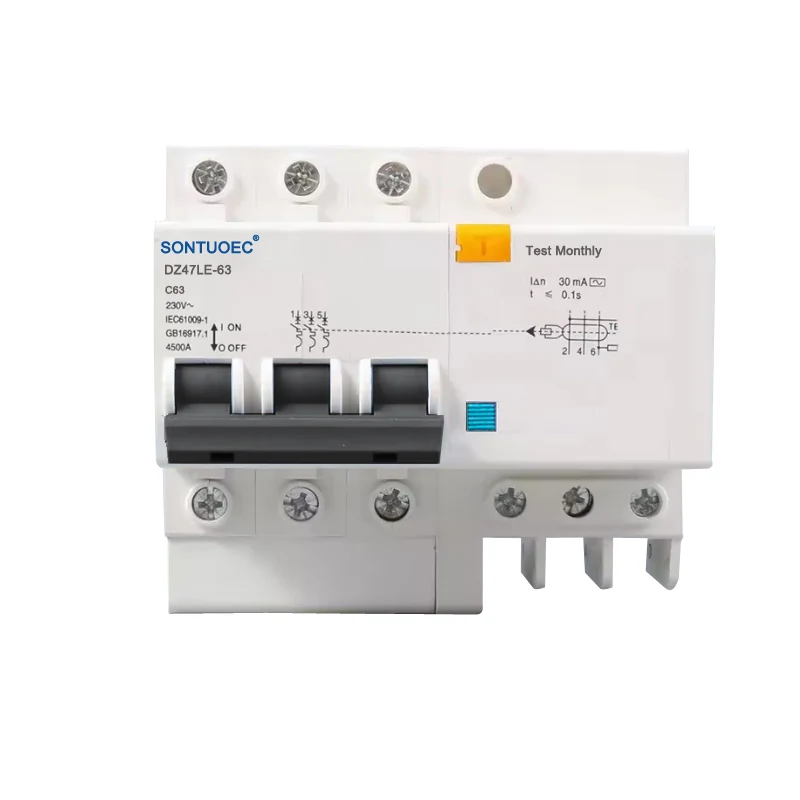

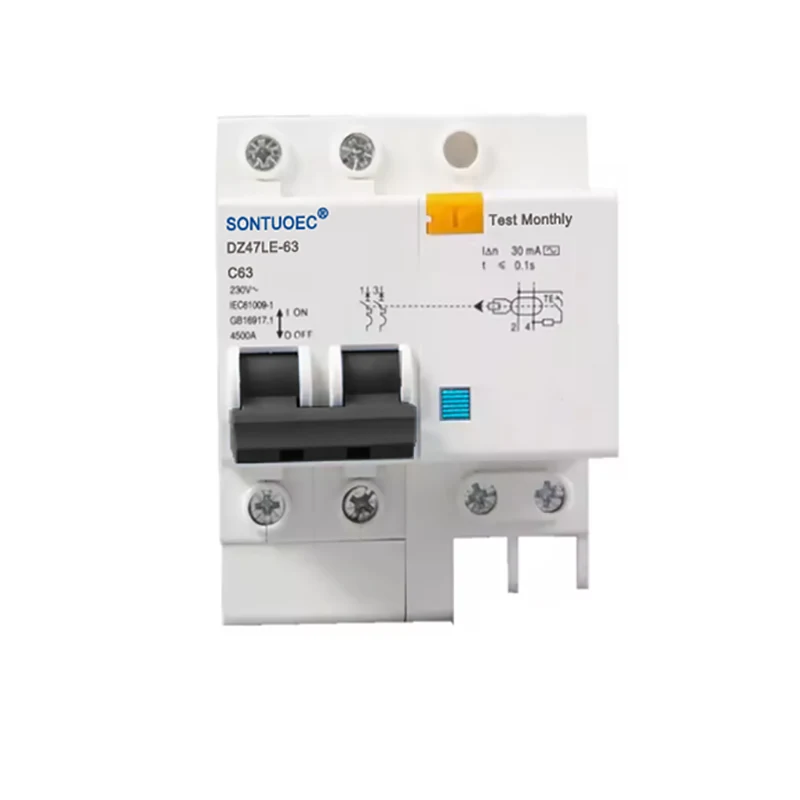

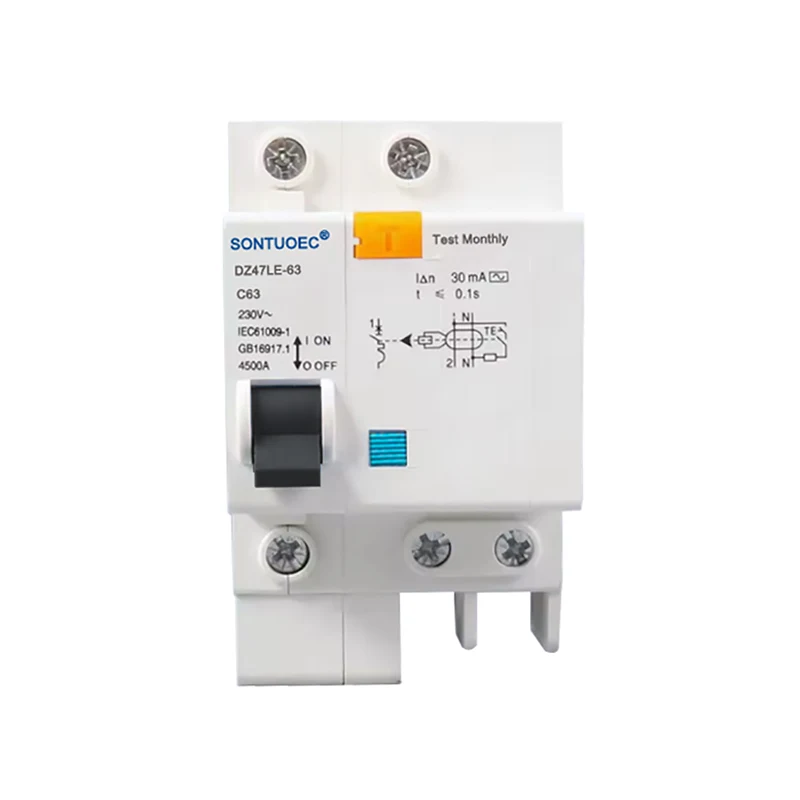

DZ47LE-63 séria Elektronická ochrana proti úniku Zeme je vhodná pre jednofázový obytný obvod AC 50Hz/60Hz, menovité napätie 230V a menovité prúd 6A ~ 63A; 400 V pre trojfázový obvod AC 50Hz/60 Hz. Môže chrániť preťaženie formy obvodu a skrat. Tento produkt má výhody malého objemu, vysokej látky, živé drôty a nulové vedenie sú súčasne odrezané, tiež chránia osobu pred elektrickým únikom v prípade požiarneho drôtu a spätného zvuku pripojeného k nule.
Zodpovedá štandardným IEC61009-1, GB16917.1.
1.
2) poskytuje ochranu pred preťažením, skratom a nadmerným napätím;
3). Malá objem, vysoká lákavá kapacita; Živý drôt a nulová čiara sú odrezané súčasne;
4). Malá veľkosť a hmotnosť, ľahká inštalácia a zapojenie, vysoký a odolný výkon
5). Poskytnite proti zakopnutiu o nesprávnom poklese spôsobenom okamžitým napätím a okamžitým prúdom.
Multifunkčná ochrana: Typ striedavého prúdu 4p RCBO kombinuje ochranu zvyškového prúdu a nadprúdovú ochranu, aby sa zabezpečila komplexná ochrana obvodov a zariadení.
Vysoká citlivosť: Vysoko citlivá ochrana pred náhlym uplatňovaním alebo pomalého zvýšenia zvyškového sínusoidálneho striedavého prúdu zaisťuje oddelenie.
Široká škála aplikácií: Vhodné pre striedavé obvody v domácich, priemyselných a komerčných systémoch distribúcie energie, najmä na zapojenie jedno-nulovo-nuly.
Ľahká inštalácia a údržba: primeraný konštrukčný dizajn, ľahko sa inštaluje a zároveň ľahko vykonáva údržbu a opravu.
4P RCBO AC -AC sa široko používa na ochranu striedavých obvodov v domácnostiach, kanceláriách, komerčných priestoroch a priemyselných zariadeniach. Je obzvlášť vhodný pre aplikácie vyžadujúce ochranu ohňa a nulových vodičov, ako sú osvetľovacie obvody, obvody objímky a ochrana zariadení, ako sú motory.
