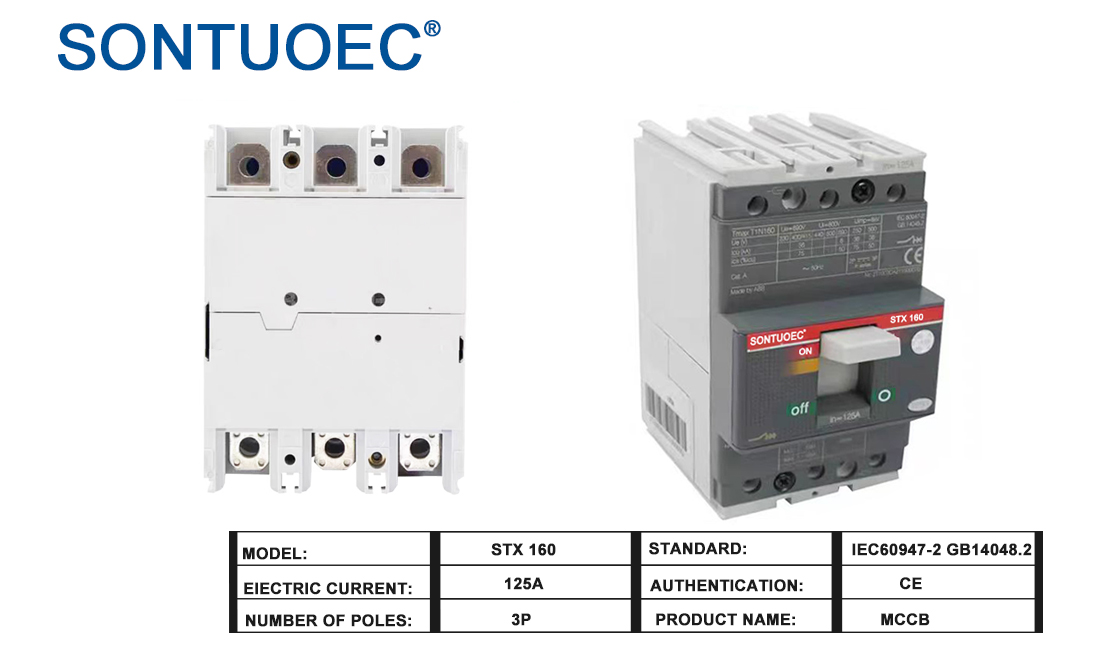

Séria STX formovaná puzdro

Vylisovaný puzdro STX série (MCCB) je 800 V, vhodný na zapnutie alebo vypnutie, nie frekvencia a spustenie motora, ktorý nie je často v obvode AC 50Hz, menovité pracovné napätie 690V ； Pracovný prúd do 800a, ktorý má preťaženie, má preťaženie, krátky obvod a pod napätím ochrany proti napätiu. Spĺňa štandardy IEC60947-2.

Model:STX

Odoslať dopyt

Popis produktu

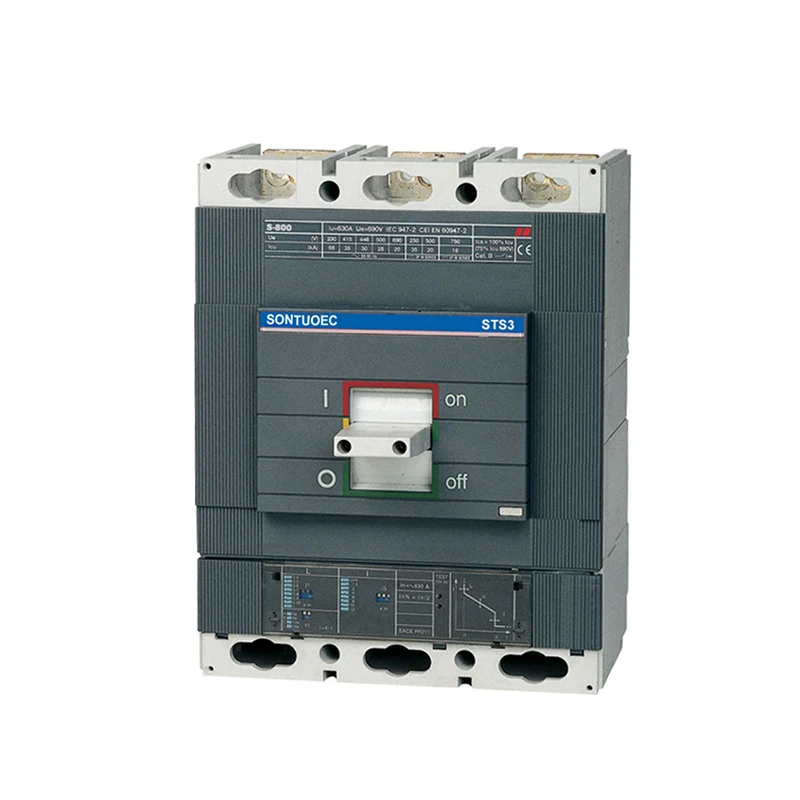

Model č.	STX (STS3)
Médium	Vysielať
štandard:	IEC 60947-2
Štruktúra	McCB
Typ	Vylisovaný puzdro
Osvedčenie	CEA
Schválenie	CE, ISO9001
Doba dodania	Do 20 dní
Špecifikácia	63A-630A
Pôvod	Wenzhou Zhanjiang
Výrobná kapacita	2000 klice/týždeň
Rýchlosť	Normálny typ ističa
Inštalácia	Stanovený
Číslo stolíkov	3p
Funkcia	Konvenčný istič, Ochrana zlyhania obvodov, Nadprúdová ochrana
Cena	Továreň
Záručný čas	12 mesiacov
Prepravný balík	Vnútorná škatuľka/kartón
Ochranná známka	Esoueec, WZSCec, Esutune, IMDEC
HS kód	8536200000

Typ	Menovitý prúd (a)	Pól	Menovité izolačné napätie (V), UI (50 Hz)	Menovité prevádzky napätie (V)	Oblúková vzdialenosť (mm)	Konečný skrat			Nedostatok služieb	prevádzkovať
						Breaking Capacity (KA)			obvod	výkonnosť
									Breaking Capacity (KA)	(vytrvalosť)
STX	12,5-125	2.3.4	660	380	≤30	15	-	-	7.5	3000	7000
STX	12,5-125				≤30	25	-	20	16
STX	16-160				0	35	8	20	18	4000	6000
STX	16-160					50	10	40	25
STX	100-250					35	10	40	18	2000	6000
STX						50	16	40	30
STX						65	18	40	48
STX	200-400					35	16	40	18	1000	4000
STX						50	20	40	30
STX						65	25	40	48
STX	400-630					50	20	40	30	1000	4000
STX						65	25	40	48
STX						80	30	40	60
STX	500-800					50	20	40	30	1000	4000
STX						65	25	40	48
STX						80	30	40	60

Hlavné vlastnosti

Vysoký výkon: Vylisované puzdrá STX Series majú vynikajúce obvody preťaženia a ochranu pred obvodom, ktoré môžu rýchlo odrezať chybné obvody a zabrániť poškodeniu zariadenia a hasičským nehodám.

Kompaktná štruktúra: Prijatie dizajnu plastových škrupín je štruktúra kompaktná a ľahká, ktorá sa ľahko inštaluje a udržiava.

Rôzne príslušenstvo: Poskytnite rôzne interné a externé príslušenstvo, ako sú pomocné kontakty, kontakty s alarmi, odpojenia skratov atď., Na uspokojenie potrieb rôznych používateľov.

Vysoká spoľahlivosť: prísna kontrola a testovanie kvality, aby sa zabezpečila spoľahlivosť a stabilita produktu.

Aplikačné polia

Púmivače série STX sa široko používajú v mnohých oblastiach, ako sú elektrické napájanie, strojové zariadenia, metalurgia, petrochemická, textilná, výstavba, loď atď. V systéme elektrickej energie sa používa ako hlavné zariadenie na ochranu elektrickej ochrany na ochranu bezpečnej prevádzky obvodov a zariadení.

Výber a inštalácia.

Výber: Pri výbere typu je potrebné zvážiť faktory, ako je menovitý prúd, menovité napätie, prelomová kapacita a ochranné charakteristiky ističa. Tieto parametre by sa mali vybrať podľa skutočných potrieb obvodu, aby sa zabezpečilo, že výkon a funkcia ističa spĺňa požiadavky.

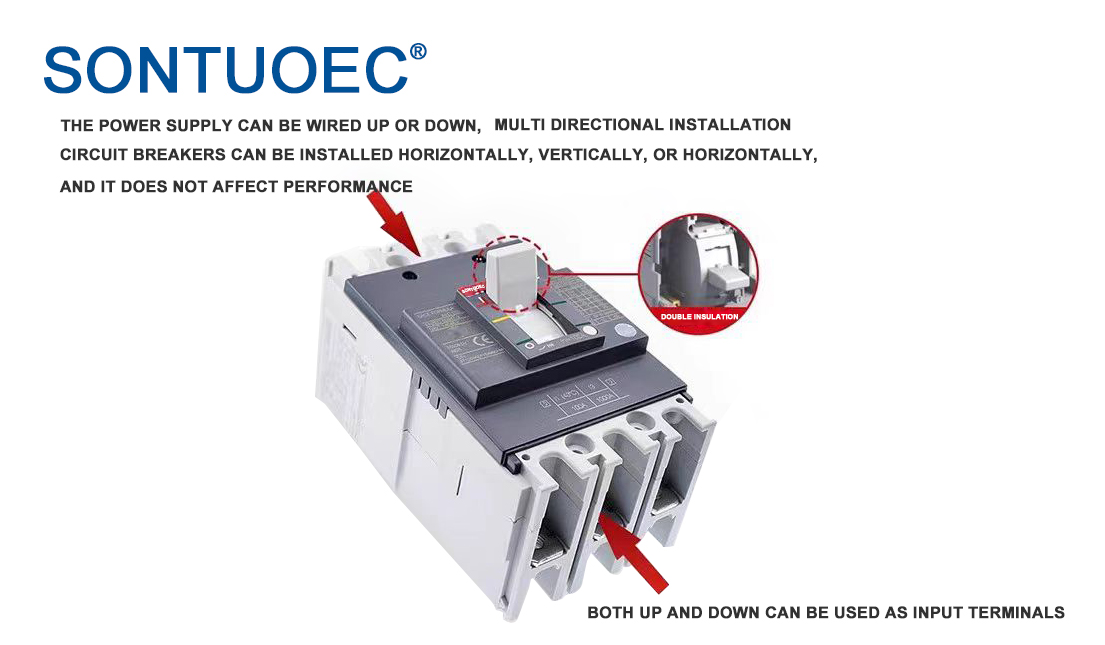

Inštalácia: Pri inštalácii je potrebné dodržiavať príslušné kódy a štandardy elektrickej inštalácie. Uistite sa, že inštalačná poloha ističa je v súlade s predpismi a je vhodná pre prevádzku a údržbu. Zároveň je potrebné zabezpečiť, aby bolo zapojenie ističa správne a bezchybné, aby sa predišlo voľnému zapojeniu, čo vedie k zlyhaniu.

STX Series Moulded Case Circuit Breaker
