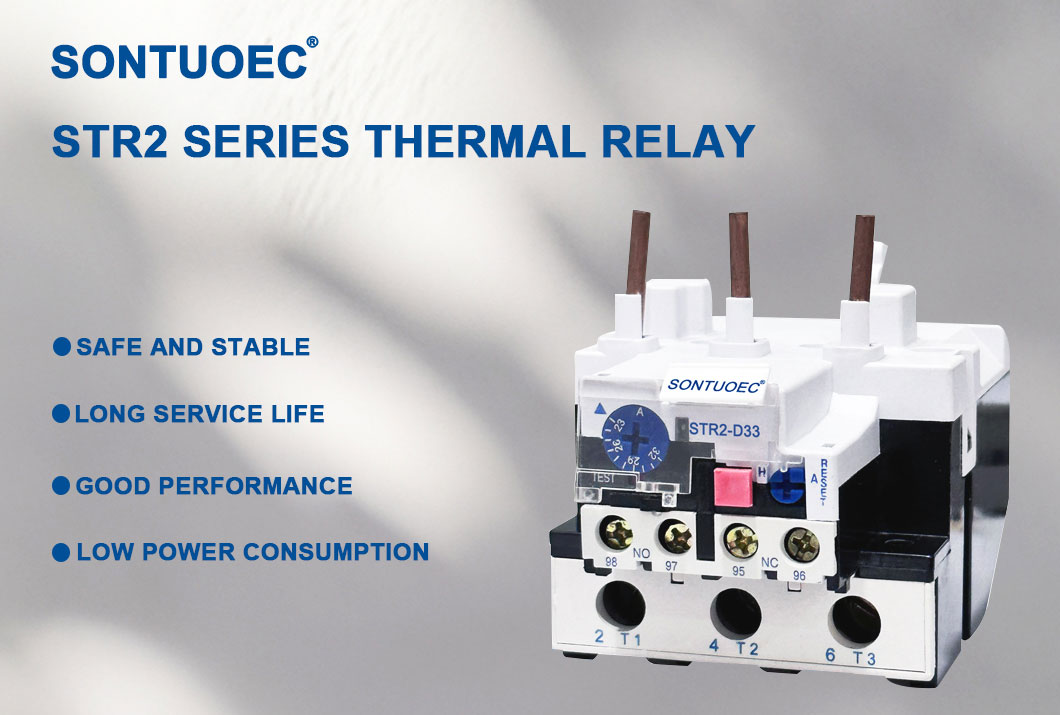

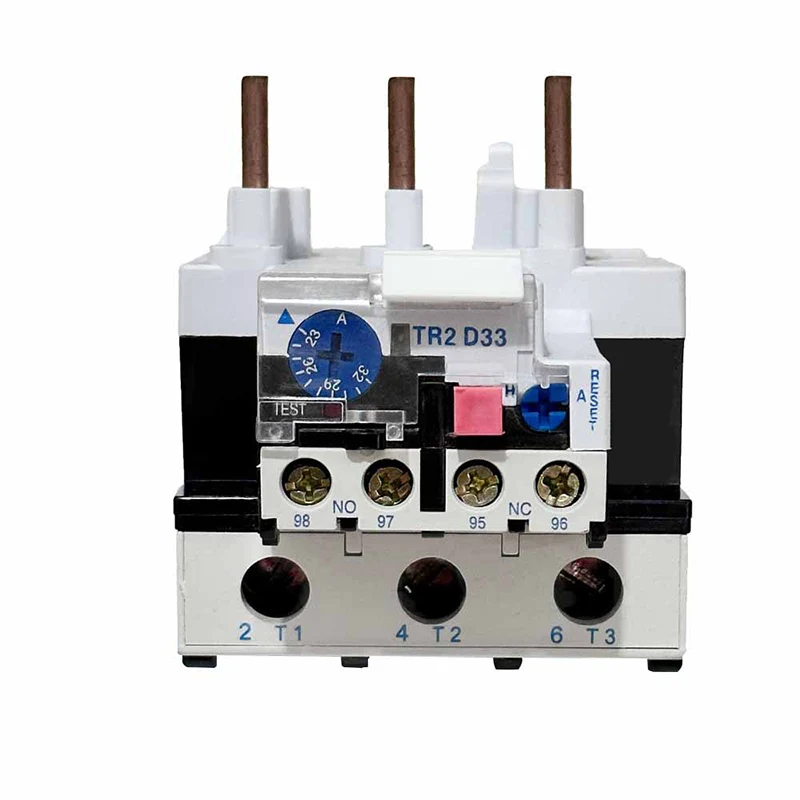

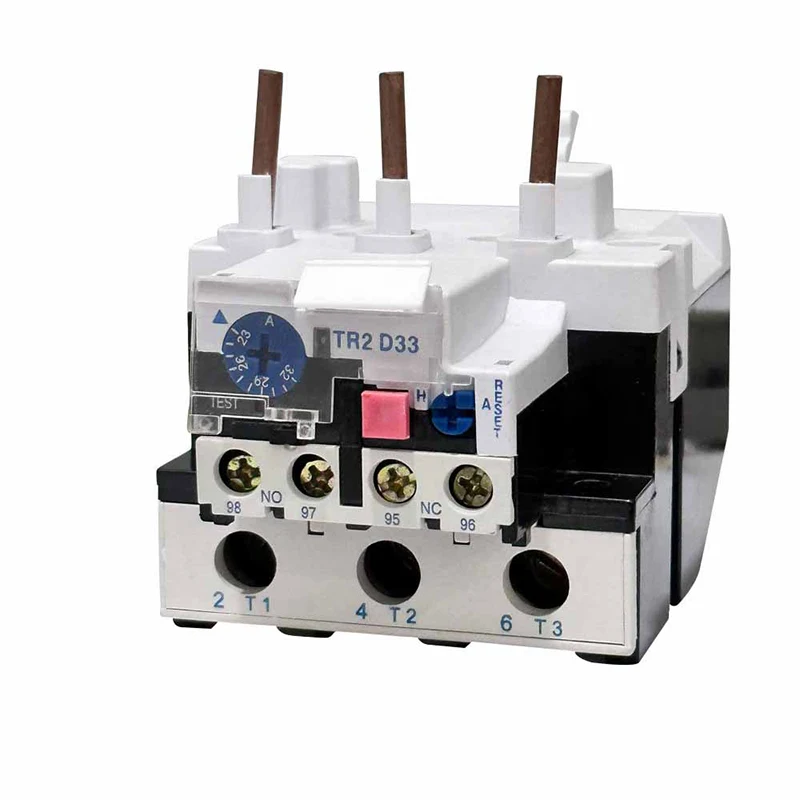

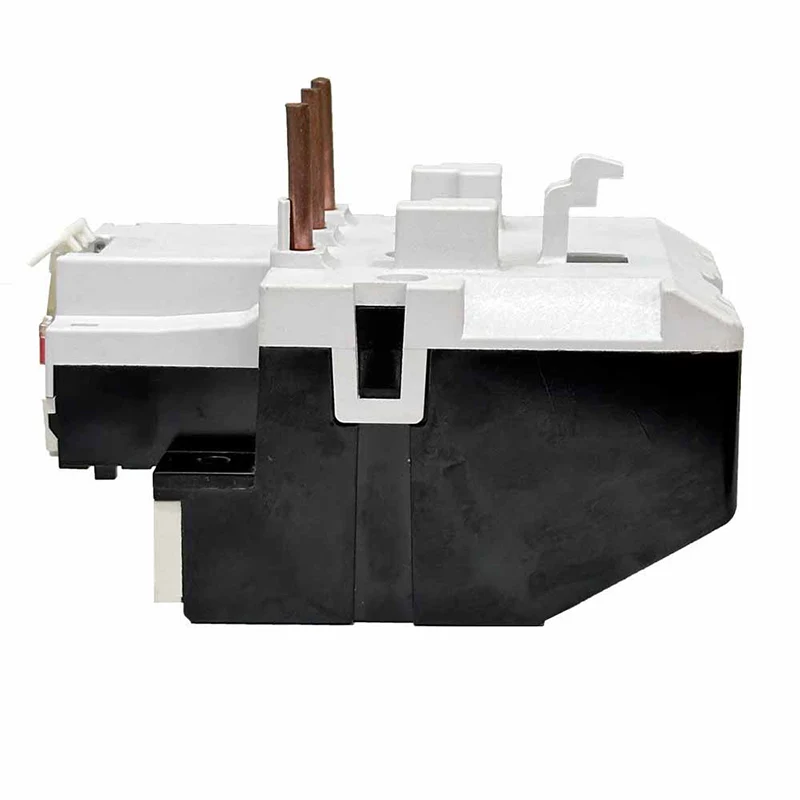

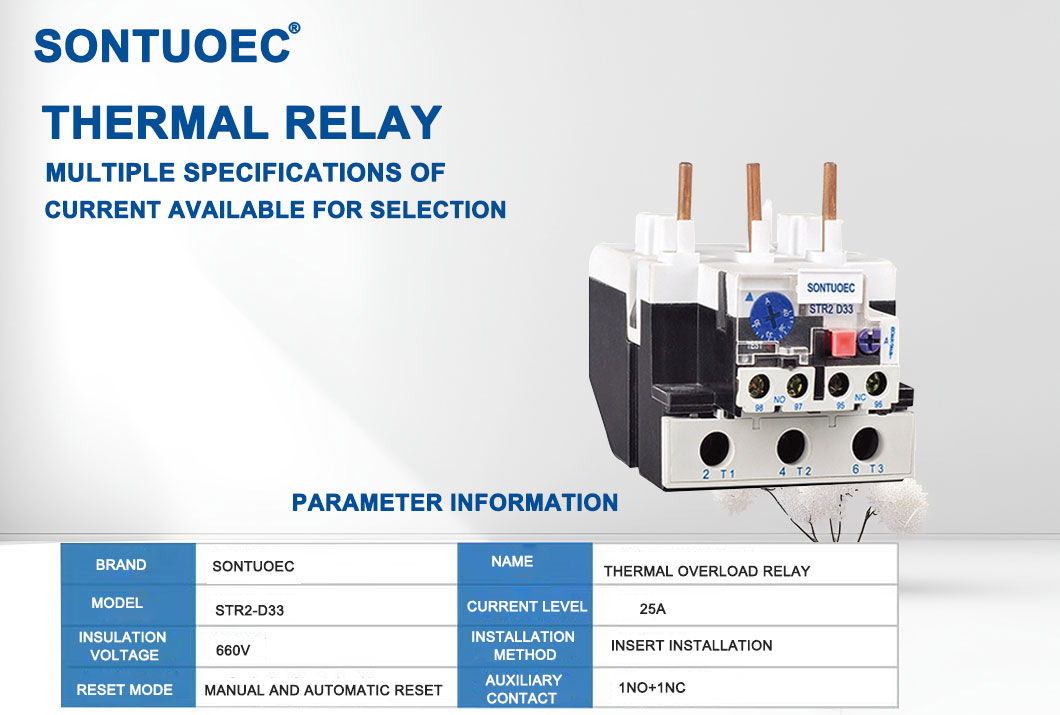

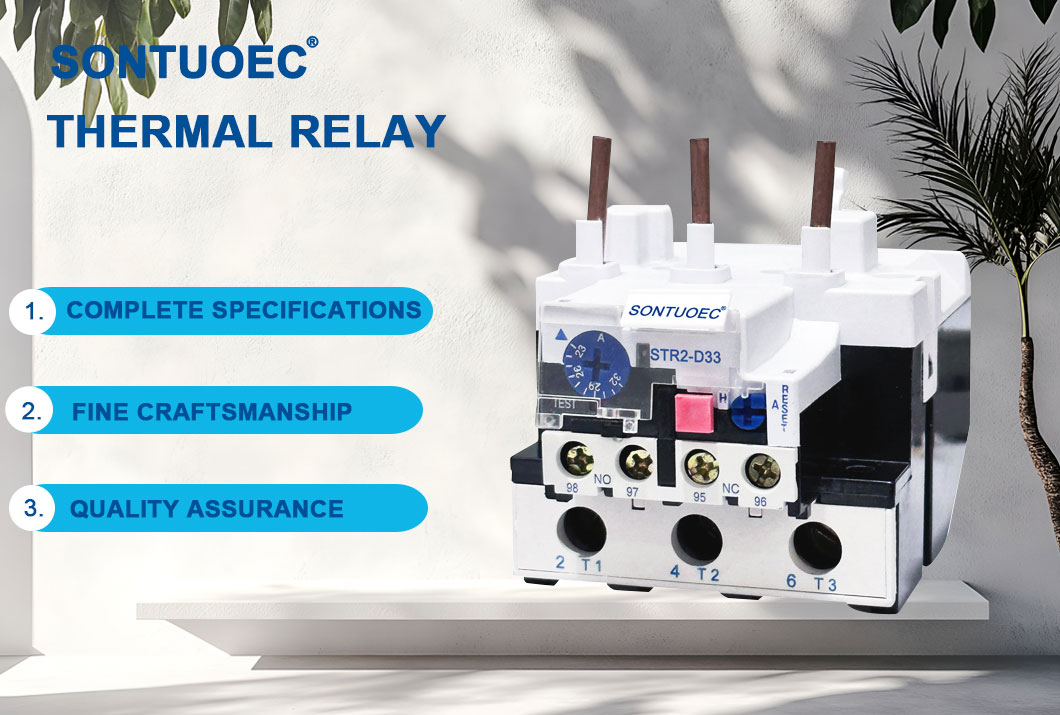

Relé preťaženia STR2-D33

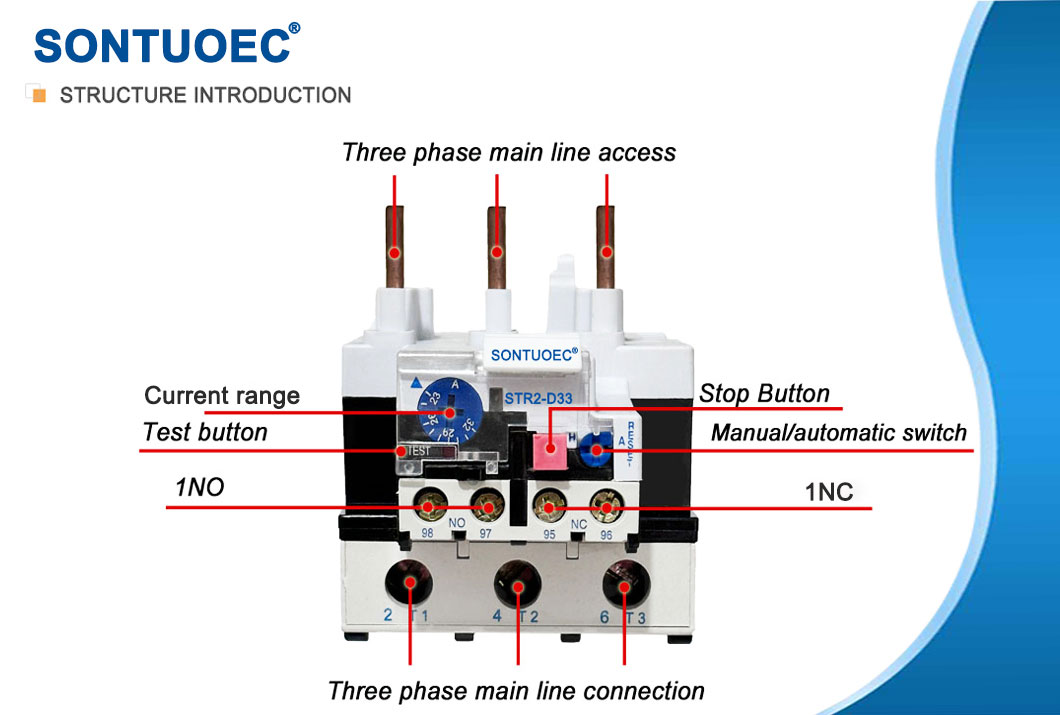

Termálne preťaženie STR2-D33 pracuje na princípe tepelného účinku elektrického prúdu. Keď je motor preťažený, jeho prúd sa zvyšuje, čo spôsobí zahrievanie vykurovacieho prvku vo vnútri relé preťaženia tepelného preťaženia. Toto teplo sa prenáša na bimetal, ktorý je vyrobený z dvoch kovov s rôznymi koeficientmi tepelnej expanzie, takže sa ohýba pri zahrievaní. Keď ohýbanie dosiahne určitý bod, spustí mechanické zariadenie, zvyčajne kontakt, ktorý odpojí napájací zdroj motora, čím ho chráni pred poškodením.

Odoslať dopyt

Popis produktu

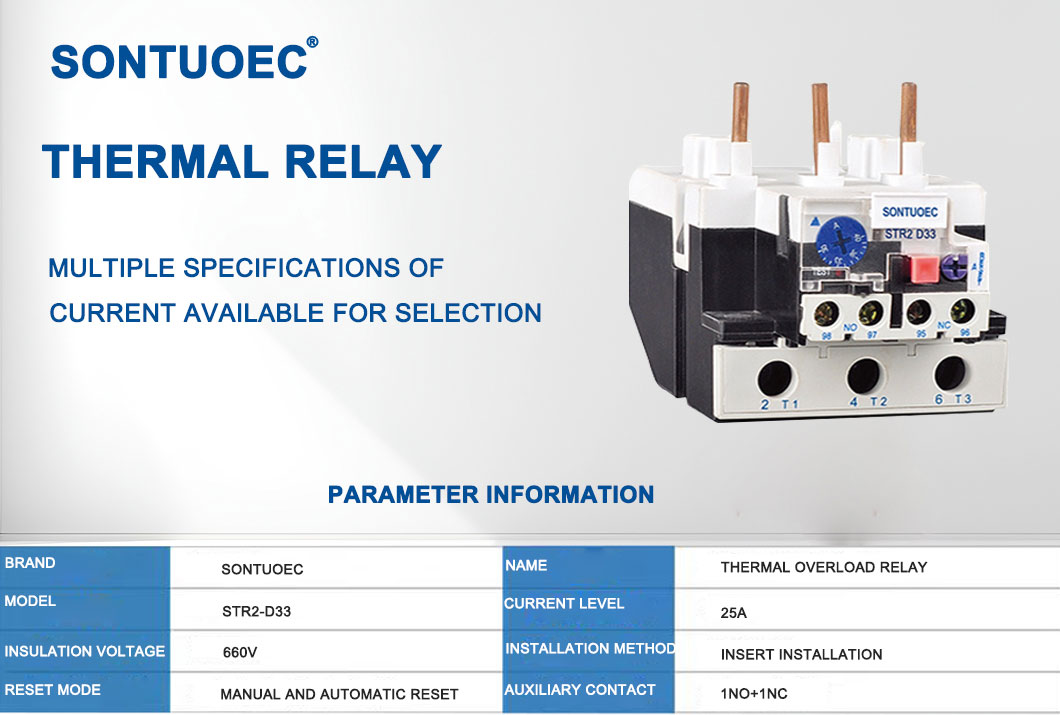

Špecifikácie:

Produkt Pomenovať	Relé preťaženia
Model	ST2-D33
Materiál	Plastové, elektronické komponenty
Tepelný Kontakt	1nc+1nc
Tepelný Prenosový prúd	23a-93a	Pls si všimnite prúd rozsah

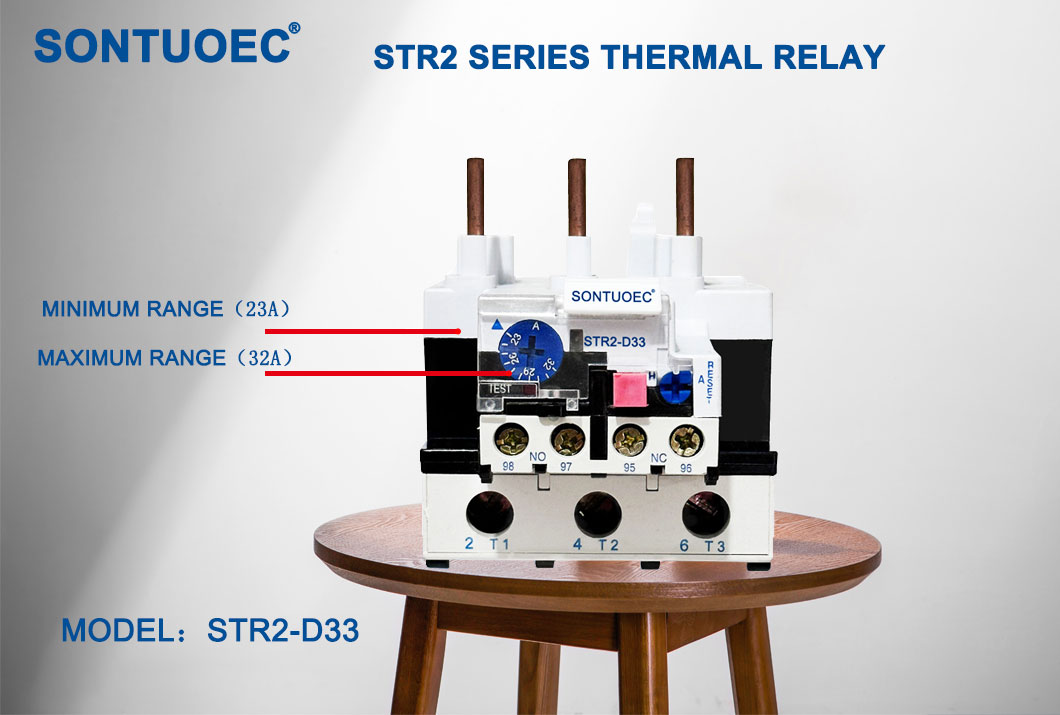

Str2-93	Nastaviteľný rozsah rozsahu aktuálneho rozsahu (A)	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	Str2-95
Časť	660V
Triedka	50/60 Hz
Farebná farba	Ako je uvedený obrázok

Hlavné technické parametre

Model	Menovitý prúd	Nie.	Rozsah nastavenia (a)	Pre kontakt
Str25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	Str2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	Str2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	Str2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	Str2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Hlavné funkcie

Ochrana proti preťaženiu: Keď zaťaženie motora prekročí svoju menovku, relé pre preťaženie tepelného preťaženia odreže napájací zdroj, aby sa zabránilo prehriatiu motora a poškodeniu.

Ochrana prehriatia: Ak sa motor z nejakého dôvodu prehrieva (napr. Vysoká teplota okolia alebo slabý rozptyl tepla), relé tepelného preťaženia tiež odreže napájací zdroj.

Funkcia indikácie: Mnoho relé preťaženia tepelného preťaženia má indikačnú funkciu, ktorá signalizuje alebo mení stav, keď je motor preťažený alebo prehriaty, aby prevádzkovateľ mohol nájsť a prijať opatrenia včas.

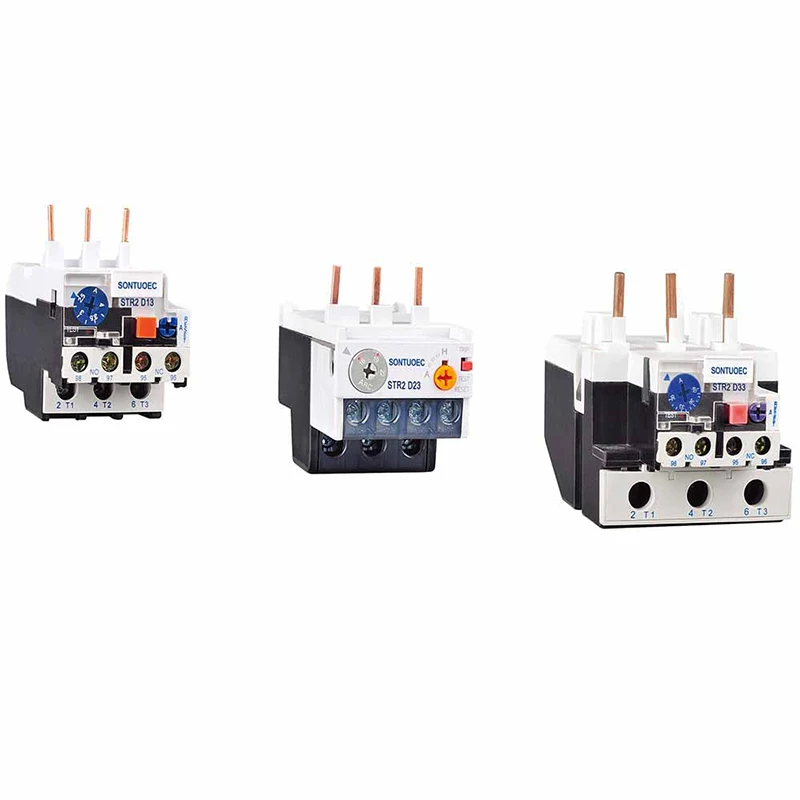

Automatické relé Str2-D série tepelného preťaženia preťaženia sa môže použiť v obvode 50/60 Hz, menovité izolačné napätie 660 V, menovité prúdy 0.1-93a na ochranu fázového zlomu, keď je elektrický motor preťažené, relé v relé na svete je možné zapojiť do svetového mechanizmu IC16.

Aplikačné scenáre

Relé tepelného preťaženia sa široko používajú v rôznych priemyselných a komerčných prostrediach, najmä v zariadeniach, ktoré vyžaduje elektrické motorové jednotky. Napríklad sa používajú v čerpadlách, kompresoroch, ventilátoroch, dopravníkoch a rôznych ďalších mechanických zariadeniach, aby sa zabezpečilo, že takéto vybavenie môže byť bezpečne vypnuté v prípade preťaženia alebo prehriatia.

Výber a inštalácia

Pri výbere relé tepelného preťaženia je potrebné zvážiť faktory, ako je hodnotenie výkonu motora, prevádzkové prostredie a charakteristiky zaťaženia. Je tiež potrebné zabezpečiť, aby menovitý prúd relé tepelného preťaženia zodpovedal menovitému prúdu motora a aby mal vhodné charakteristiky preťaženia a prehriatia ochrany.

Pri inštalácii relé tepelného preťaženia musíte postupovať podľa pokynov výrobcu a uistiť sa, že je správne pripojený k výkonovým a riadiacim obvodom motora. Okrem toho je potrebné pravidelne kontrolovať a pravidelne udržiavať tepelné preťaženie preťaženia, aby sa zabezpečila správna prevádzka a dlhá životnosť.

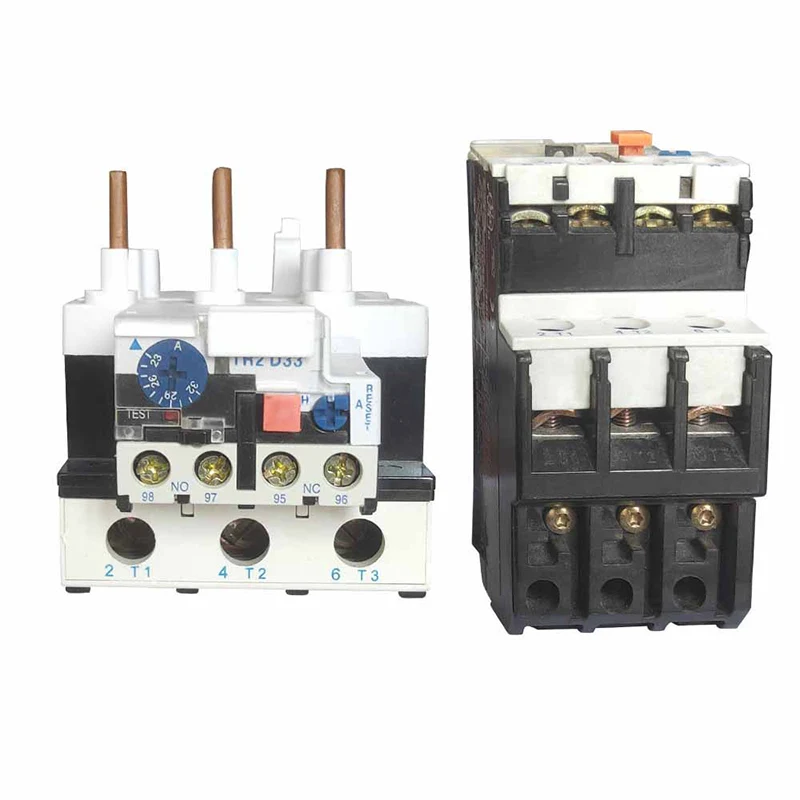

STR2-D33 Thermal Overload Relay
