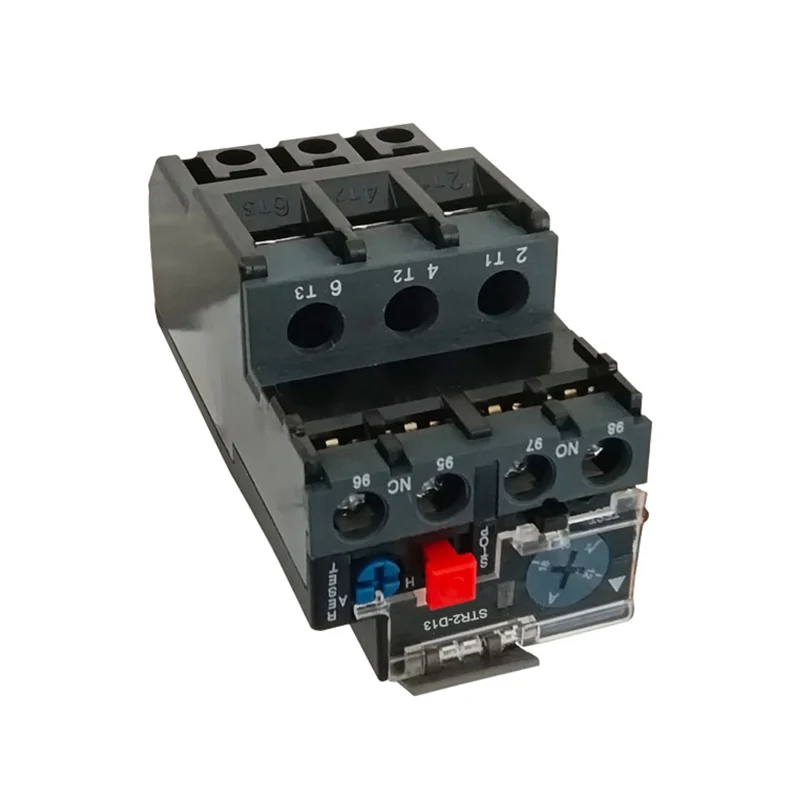

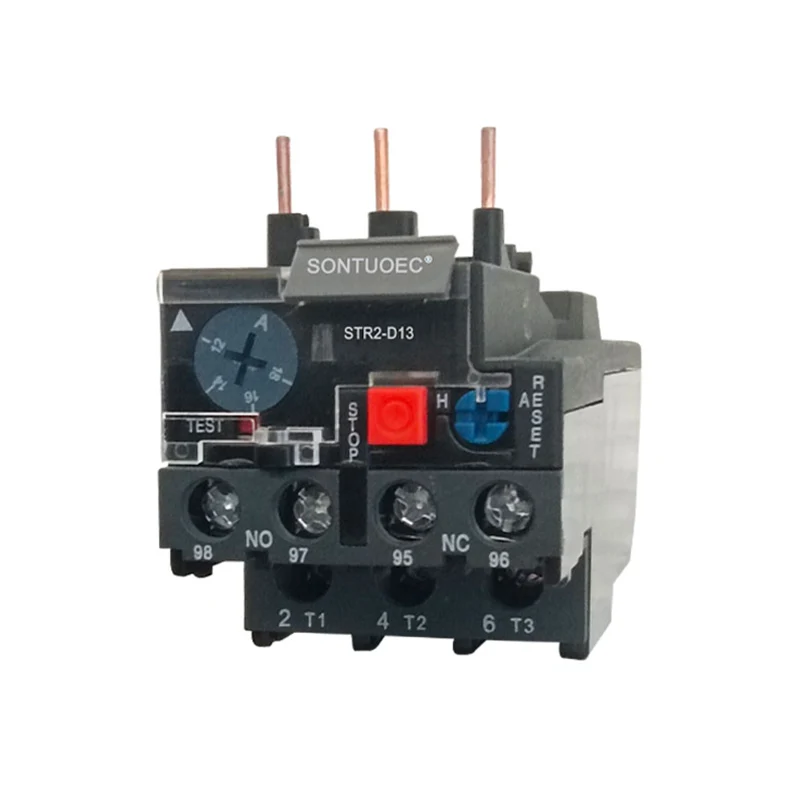

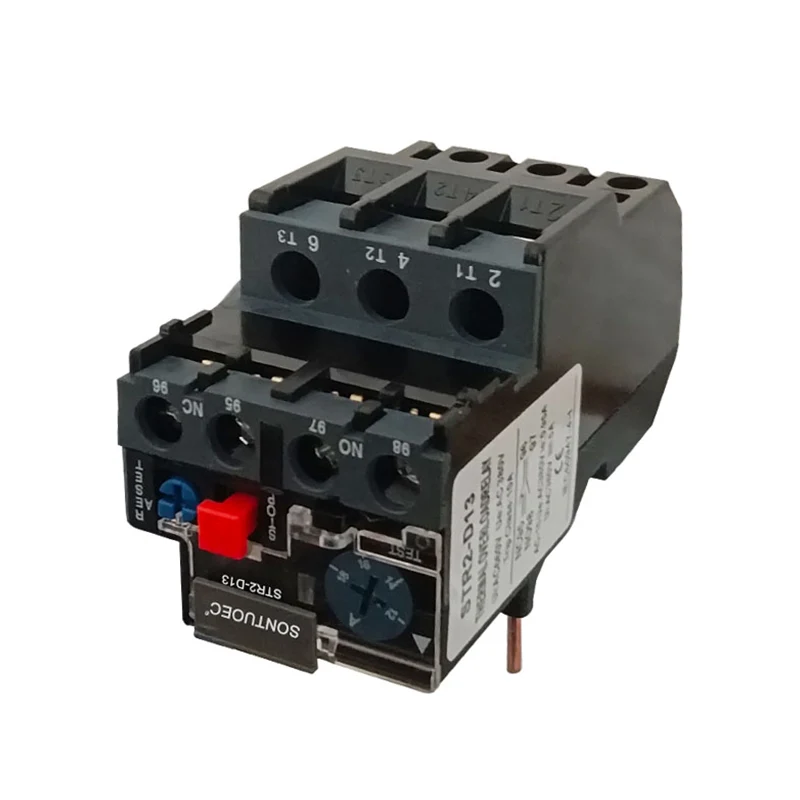

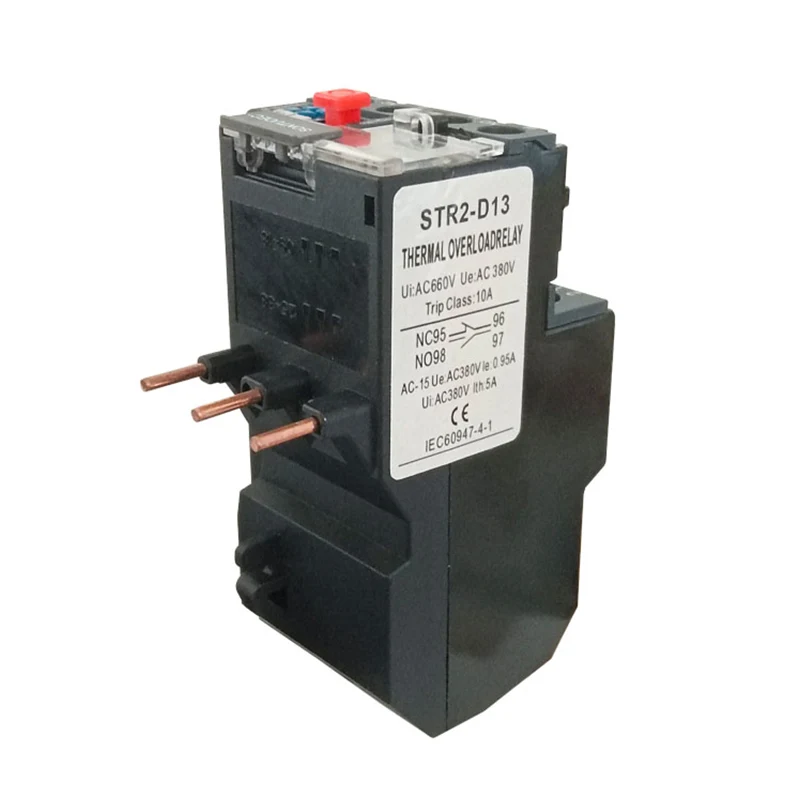

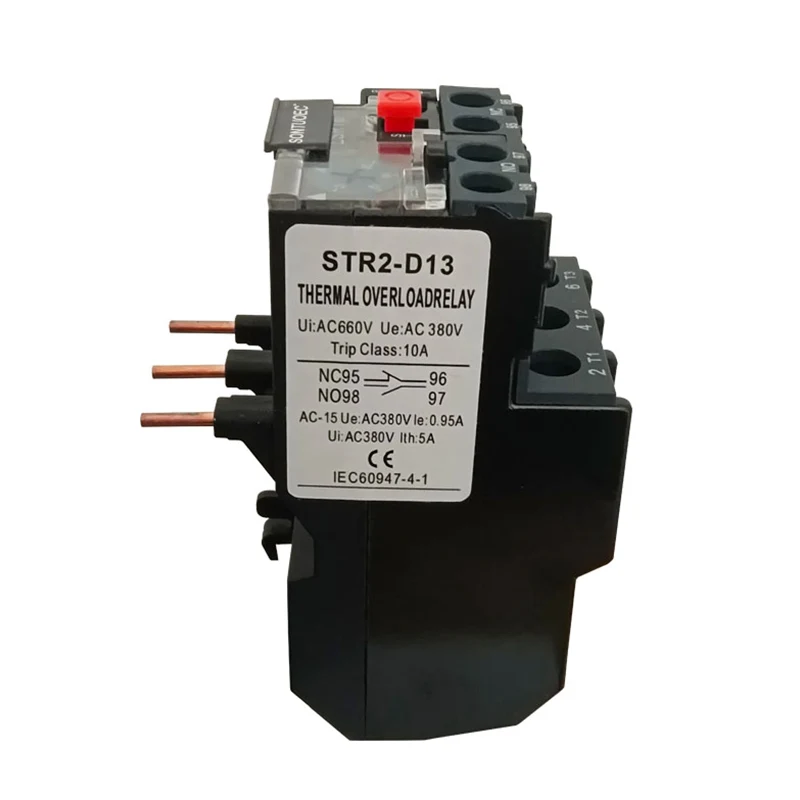

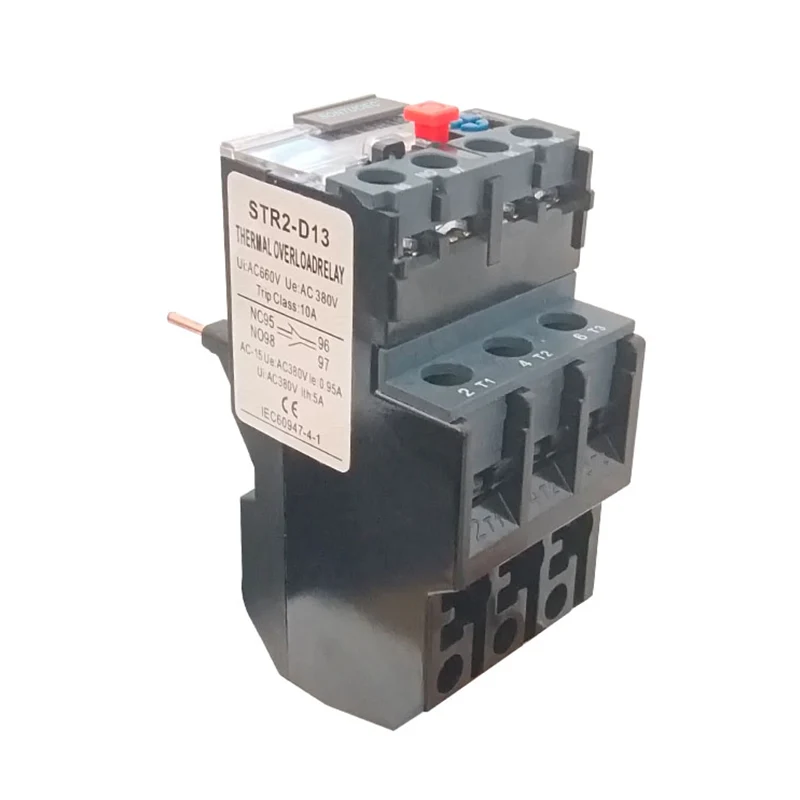

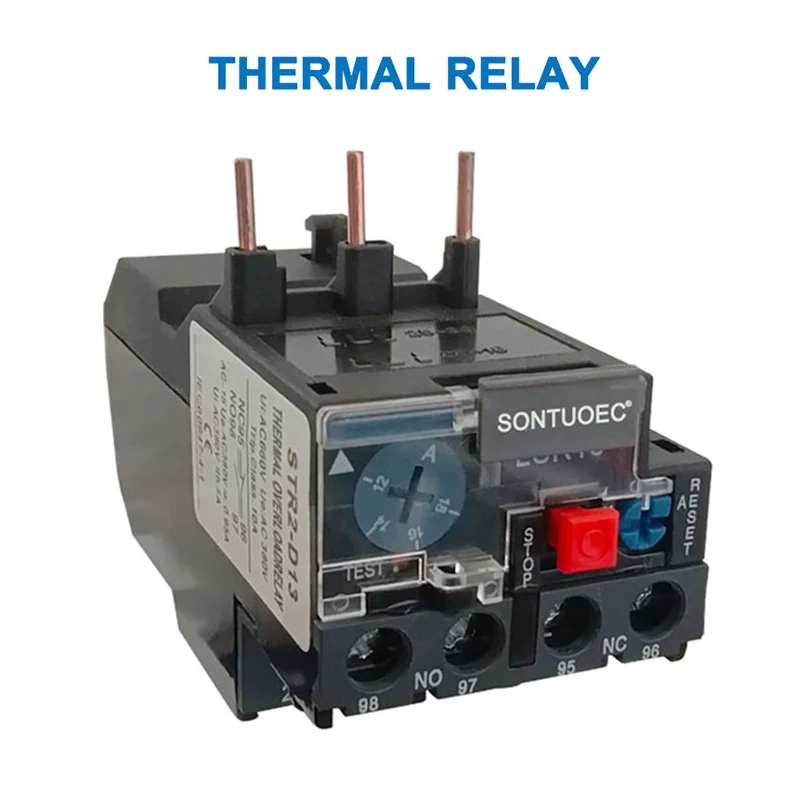

Tepelné relé Str2-D13

Tepelné relé STR2-D13 je použitie prúdu pomocou tepla generovaného tepelným prvkom, takže existujú rôzne koeficienty expanzie deformácie bimetalickej plechu, keď deformácia dosiahne určitú vzdialenosť, na podporu pôsobenia spojovacej tyče, aby sa vytvoril ovládací obvod, aby sa dosiahla ochrana pre preťaženie motora. Ako prvok ochrany preťaženia motora má tepelné relé Str2-D13 výhody malej veľkosti, jednoduchej štruktúry a nízkych nákladov.

Model:STR2-D13

Odoslať dopyt

Popis produktu

Špecifikácie:

Názov produktu	Relé preťaženia
Model	Str2-D13
Materiál	Plastové, elektronické komponenty
Tepelný kontakt	1nc+1nc
Tepelný prúd	0,1A-25A
Nastaviteľný rozsah rozsahu aktuálneho rozsahu (A)	1A-1,6A
	1,6a-2,5a
	4a-6a
	5.5a-8a
	7a-10a
	9a-13a
	12A-18A
	17a-25a
	Pls si všimnite aktuálny rozsah, keď zadajte objednávku
ui
Časť	660V
Triedka	50/60 Hz
Celková veľkosť (približne)	7 × 4,5 × 7,5 cm/2,8 "× 1,8 × 2,95" （lwh）
Farebná farba	Ako je uvedený obrázok

Hlavné technické parametre

Model	Menovitý prúd	Nie.	Rozsah nastavenia (a)	Pre kontakt
Str25	25	1301	0,1 ～ 0,12 ～ 0,14 ～ 0,16	Str2-9 ～ 32
		1302	0,16 ～ 0,19 ～ 0,22 ～ 0,25
		1303	0,25 ～ 0,3 ～ 0,35 ～ 0,4
		1304	0,4 ～ 0,05 ～ 0,63
		1305	0,63 ～ 0,8 ～ 0,9 ～ 1
		1306	1 ～ 1,2 ～ 1,4 ～ 1,6
		1307	1,6 ～ 1,9 ～ 2,2 ～ 2,5	Str2-12 ～ 32
		1308	2,5 ～ 3 ～ 3,5 ～ 4
		1309	4 ～ 5 ～ 6
		1312	5,5 ～ 6 ～ 7 ～ 8
		1314	7 ～ 8 ～ 9 ～ 10
		1316	9 ～ 11 ～ 13
		1321	12 ～ 14 ～ 16 ～ 18	Str2-12 ～ 32
		1322	17 ～ 21 ～ 25	Str2-12 ～ 32
		1353	23 ～ 32	Str2-25/32 (LC1-D25/32)
Str2-36	36	2353	23 ～ 26 ～ 29 ～ 32	Str2-25/32 (LC1-D25/32)
		2353	28 ～ 32 ～ 36	Str2-32
		2353	30 ～ 40	Str2-32
Str2-93	93	3322	23 ～ 26 ～ 32	Str2-40 ～ 95
		3353	17 ～ 25
		3355	30 ～ 33 ～ 36 ～ 40
		3357	37 ～ 41 ～ 46 ～ 50	Str2-50 ～ 95
		3359	48 ～ 51 ～ 60 ～ 65	Str2-50 ～ 95
		3361	55 ～ 0 ～ 65 ～ 70	Str2-62 ～ 95
		3363	63 ～ 71 ～ 80	STR2-80/STR2-95
		3365	80 ～ 85 ～ 93	Str2-95
Str2-140	140		80 ～ 104
			95 ～ 120
			110 ～ 140

Zloženie

Tepelné relé STR2-D13 pozostáva hlavne z vykurovacieho prvku, bimetalu, kontaktov a súboru mechanizmu prenosu a úpravy. Medzi nimi je vykurovací prvok kus odporového drôtu s malou hodnotou odporu, ktorý je spojený v sérii v hlavnom obvode motora, ktorý sa má chrániť; Bimetálny list je vyrobený z dvoch druhov kovových listov s rôznymi koeficientmi tepelnej expanzie, ktorá sa prevráti a stlačená k sebe, a keď elektrický prúd prechádza vykurovacím prvkom, z dôvodu tepla bude sklonený bimetálny list.

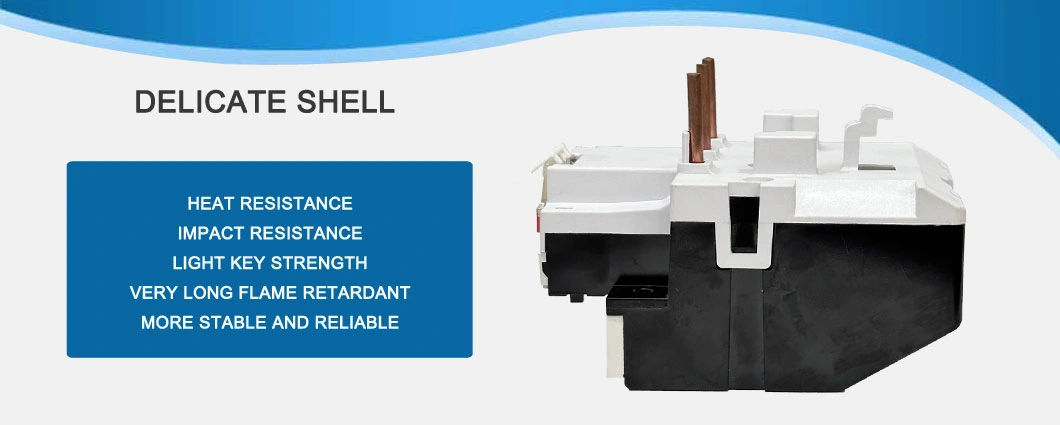

STR2-D13 Thermal Relay

Technické parametre

Hlavné technické parametre tepelného relé STR2-D13 zahŕňajú menovité napätie, menovité prúd, menovité frekvenčné a rektifikačný rozsah prúdu. Medzi nimi menovité napätie vzťahuje najvyššiu hodnotu napätia, ktorú môže tepelné relé STR2-D13 fungovať normálne, zvyčajne 220 V, 380 V, 600 V atď.; Menovaný prúd sa vzťahuje na prúd cez tepelné relé STR2-D13; Menovacia frekvencia je všeobecne navrhnutá v súlade so 45-62 Hz; Rozsah menovitého prúdu opisuje vzťah medzi akčným časom tepelného relé Str2-D13 a štvorcom súčasného nepriamo proporcionálneho za podmienky určitého prúdu.

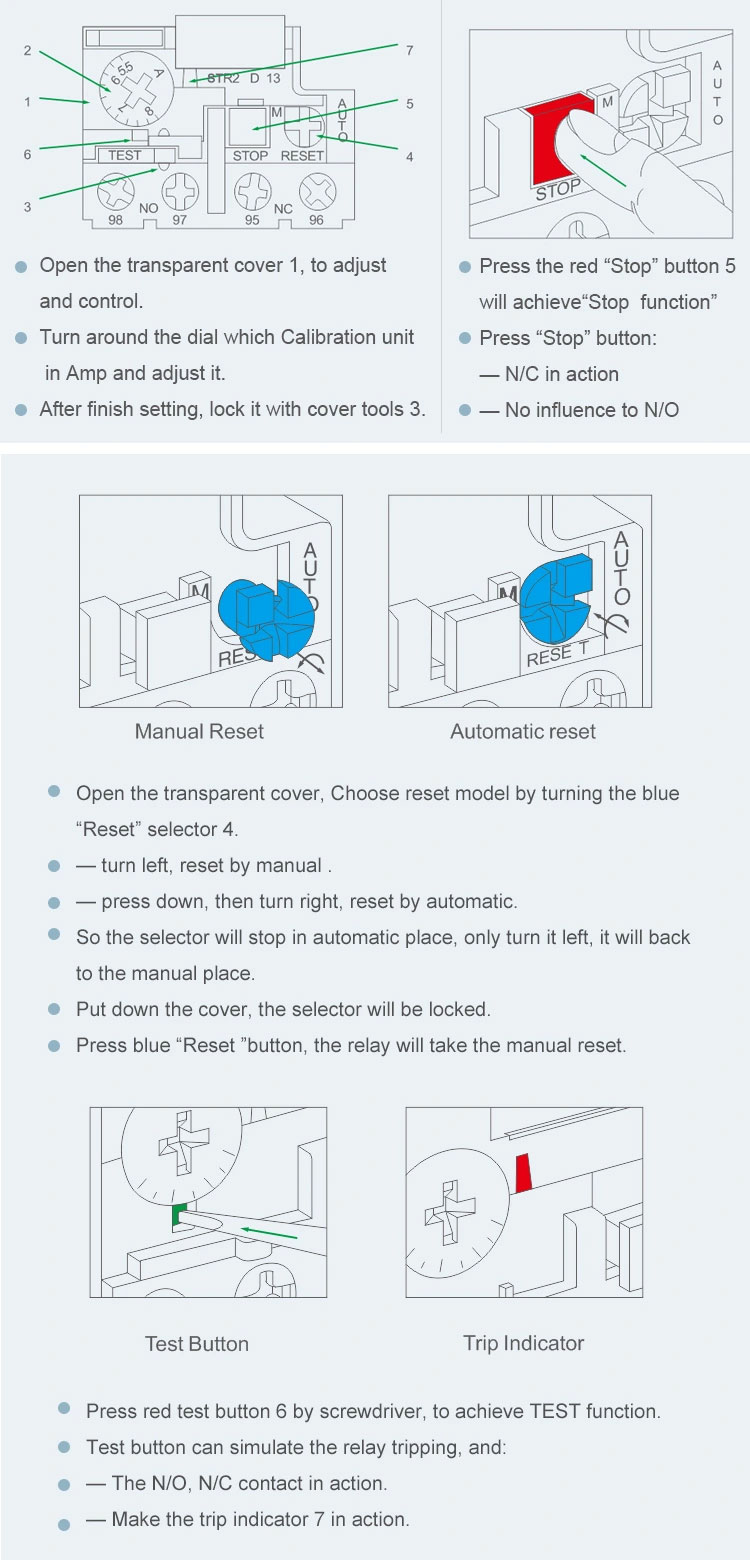

Prevádzkové charakteristiky

Prevádzkové charakteristiky tepelného relé STR2-D13 závisia hlavne od jeho vnútorného bimetálneho a vykurovacieho prvku. Keď je motor preťažený, zvyšuje sa prúd vo vinutí a prúd tepelným relé Str2-D13 sa tiež zvyšuje, čo spôsobí, že bimetal sa zvýši na vyššiu teplotu a vo väčšej miere sa ohýba, čím sa spojovacia tyčinka posunie do akcie a zruší sa na riadiaci obvod. Po ovládaní tepelného relé Str2-D13 vyžaduje bimetal pred resetom obdobie chladenia.

Úloha

Tepelné relé STR2-D13 sa používajú hlavne na ochranu elektrických motorov pred poruchami, ako sú preťaženie, fázové zlomy a nevyvážené trojfázové napájacie zdroje. V motorických obvodoch sú tepelné relé STR2-D13 najúčinnejšie, keď sa používajú v spojení s ističmi s kontrolou skratu. Okrem toho sa môžu tepelné relé STR2-D13 použiť aj na ochranu preťaženia iných elektrických zariadení alebo elektrických obvodov.

Preventívne opatrenia pre výber a používanie

Pri výbere tepelných relé STR2-D13 by sa malo vykonať komplexné zváženie podľa menovitému prúdu motora, pracovného prostredia, počiatočného prúdu, povahy zaťaženia a iných faktorov. Thermálne relé STR2-D13 by sa malo nainštalovať v suchom, ventilovanom, nekologóznom plynovom prostredí a zabezpečiť, aby jeho zapojenie bolo správne a firma.

V priebehu použitia by sa mal pravidelne kontrolovať pracovný stav tepelného relé STR2-D13, aby sa zabezpečilo jeho normálnu prevádzku a bezpečnosť. Ak je preťaženie motora chybné, aby sa zabránilo ľahkému spusteniu motora, malo by sa tepelné relé STR2-D13 resetovať manuálne.
