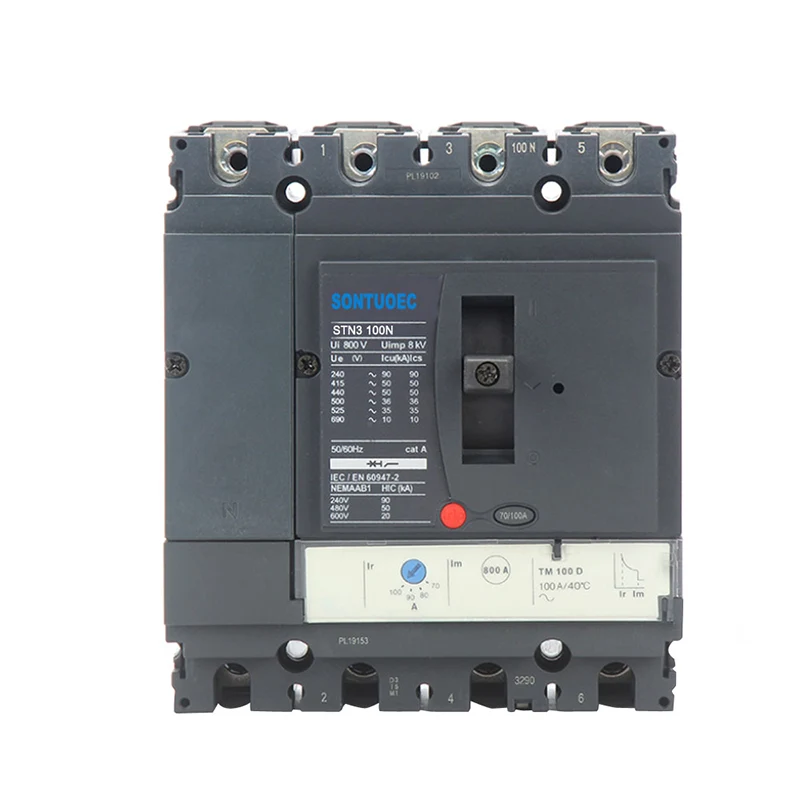

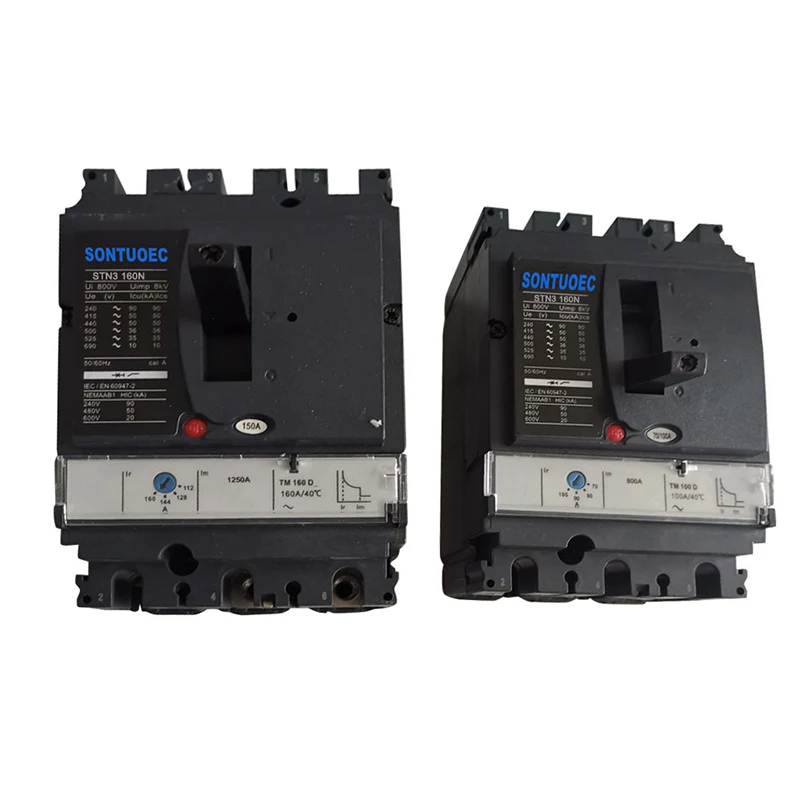

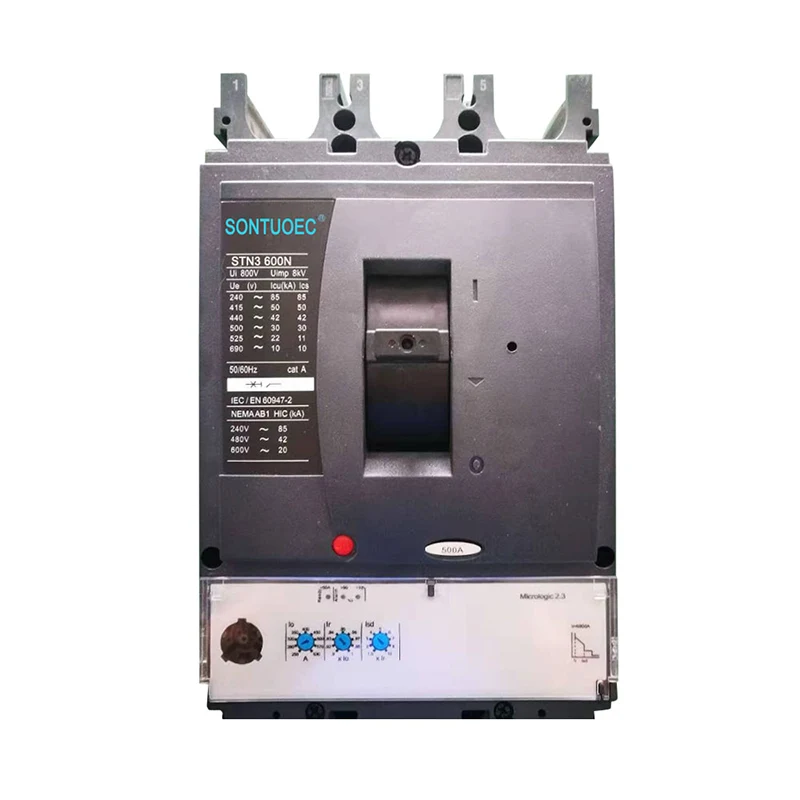

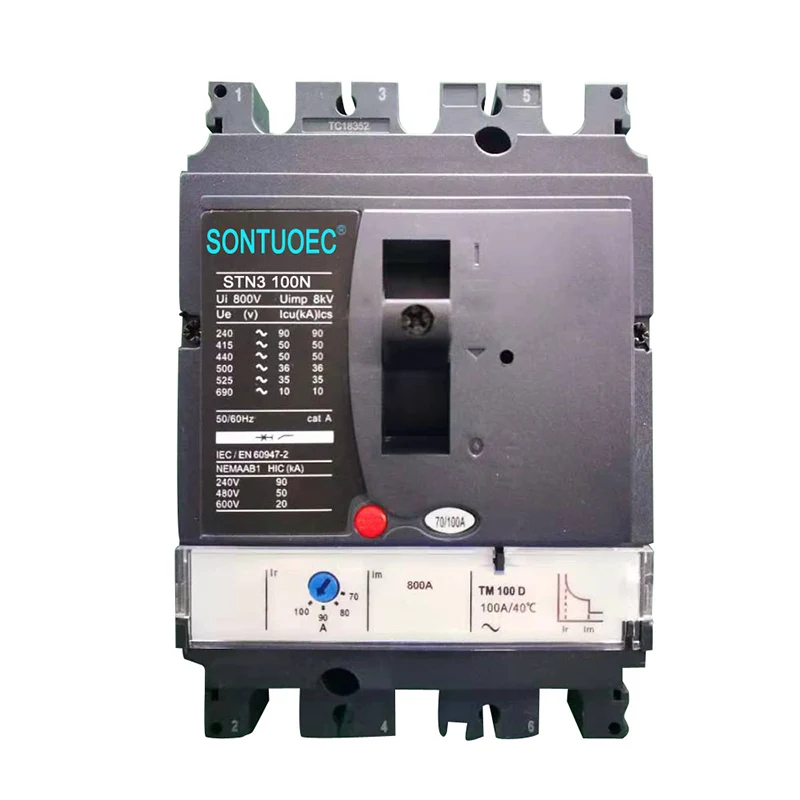

STN3 Typ formovaný puzdro Oprič obvodu

Pi ističa tvarovaného typu STN3 je spoľahlivým a pokročilým riešením pre elektrickú ochranu v rôznych aplikáciách. Jeho kompaktný dizajn, komplexné ochranné funkcie a komunikačné schopnosti z neho robia ideálnu voľbu pre moderné elektrické systémy.

Model:STN3

Odoslať dopyt

Popis produktu

Špecifikácie	STN3 100				Stn3 160				STN3 250				STN3 400				STN3 630
Rámcový prúd (a)	100				160				250				400				630
Počet pólov	3		4		3		4		3		4		3		4		3		4
Ultimate Breaking Capacity (ICU, KA)	F	N		H	F	N		H	F	N		H	F	N		H	F	N		H
AC220 / 240V (od)	85	90		100	85	90		100	85	90		100	40	85		100	40	85		100
AC380/415V (KA)	36	50		70	36	50		70	36	50		70	36	50		70	36	50		70
Menovité izolačné napätie	AC800V
Menovité pracovné napätie	AC690V
Menovitý prúd, tepelné zakopnutie, TMD, a	63, 80, 100				80, 100, 125, 160				125, 160, 200, 250				-				-
Menovitý prúd, elektronické zakopnutie, mikrofón, a	40, 100				40, 100, 160				100, 160, 250				250,				250, 400,
													400				630
Pomocné, výstražné, poruchové príslušenstvo	Alebo/sd/sde/sdx
Skrat a pod napätie cievky	MX/MN
Mechanická životnosť	50000				40000				20000				15000				15000
Elektrický život	30000				20000				10000				6000				4000

Model č.	Sn3
Štandard:	IEC 60947-2
Médium	Vysielať
Štruktúra	McCB
Typ	Istič obritu Mouleda
Osvedčenie	CEA
Schválenie	CE, ISO9001
Doba dodania	Do 20 dní
Špecifikácia	63A-630A
Pôvod	Wenzhou Zhanjiang
Výrobná kapacita	2000 klice/týždeň
Rýchlosť	Normálny typ ističa
Inštalácia	Stanovený
Číslo stolíkov	3p 4p
Funkcia	Konvenčný istič, Ochrana zlyhania obvodov, Nadprúdová ochrana
Cena	Továreň
Záručný čas	12 mesiacov
Prepravný balík	Vnútorná škatuľka/kartón
Ochranná známka	Esoueec, WZSCec, Esutune, IMDEC
HS kód	8536200000

Kľúčové funkcie

• Ochrana a funkčnosť: Títo istitelia ponúkajú komplexnú ochranu elektrických systémov vrátane preťaženia a ochrany skratu. Sú navrhnuté tak, aby automaticky odpojili obvod, keď dôjde k poruche, čo zabráni poškodeniu zariadenia a zabezpečuje bezpečnosť.

• Prúd shellu a menovitý prúd: Prúd škrupiny (napr. 160N) označuje maximálnu rozširovateľnú prerušovaciu kapacitu puzdra ističa. Menovaný prúd (napr. 100a) je maximálny normálny prevádzkový prúd, ktorý by obvod nemal prekročiť, aby sa zabránilo zakopnutiu v dôsledku nadprúdového prúdu.

• Konfigurácie pólov: dostupné v konfiguráciách 3-pól (3p) a 4-pól (4p), vhodné pre rôzne elektrické systémy a aplikácie.

• Elektronické výletové jednotky: Pokročilé elektronické výletové jednotky poskytujú presné možnosti merania a komunikácie, čo umožňuje monitorovanie a diagnostiku elektrických parametrov v reálnom čase a diagnostika elektrických parametrov.

• Kompaktný dizajn: Obzvlášť kompaktná séria NSX je známa svojou kompaktnou dizajnom, ktorý kombinuje energetickú účinnosť, meranie, správu a komunikačné nástroje.

Žiadosti

• Priemyselné použitie: Široko používané v priemyselných prostrediach na distribúciu a ochranu elektrickej energie do rôznych zariadení a strojov.

• Energia a infraštruktúra: vhodné pre aplikácie v sieťach distribúcie energie a projektov infraštruktúry.

• Komerčné a bytové obyvateľstvo: Používa sa aj v komerčných budovách a obytných domoch pre hlavné a sekundárne distribučné systémy.

Ďalšie vlastnosti kompaktnej série NSX

• Vylepšená ochrana: Funkcie, ako sú dvojité rotačné kontakty a zakopnutie energie, zabezpečujú spoľahlivú ochranu pred poruchami.

• Selektívna koordinácia: Vylepšená selektivita pomáha udržiavať kontinuitu zdroja napájania na neovplyvnené obvody počas porúch.

• Komunikačné možnosti: Modbus komunikačný modul a BSCM (modul riadenia stavu Breaker) Povoľte prenos údajov medzi ističom a dohľadným systémom.

• Zobrazenie a monitorovanie: „Ready“ LED a ďalšie ukazovatele poskytujú informácie o stave v reálnom čase, zatiaľ čo jednotka zobrazenia dverí skrinky FDM121 môže zobrazovať rôzne namerané parametre.

• Údržba a konfigurácia: Ukazovatele údržby ukazujú opotrebenie kontaktov, profilov zaťaženia a počtu prevádzok, ktoré pomáhajú pri prediktívnej údržbe.
