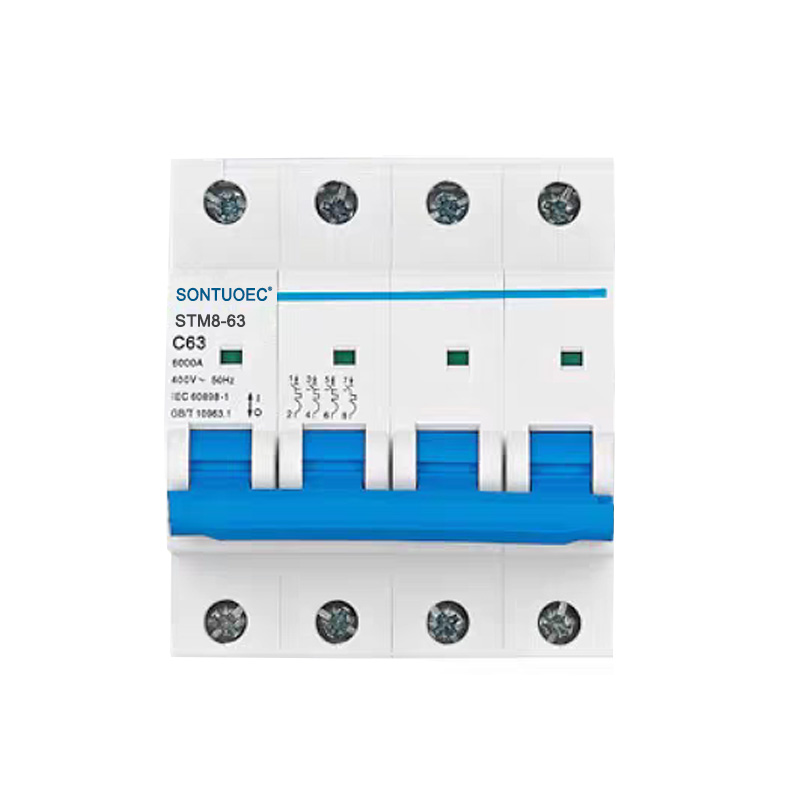

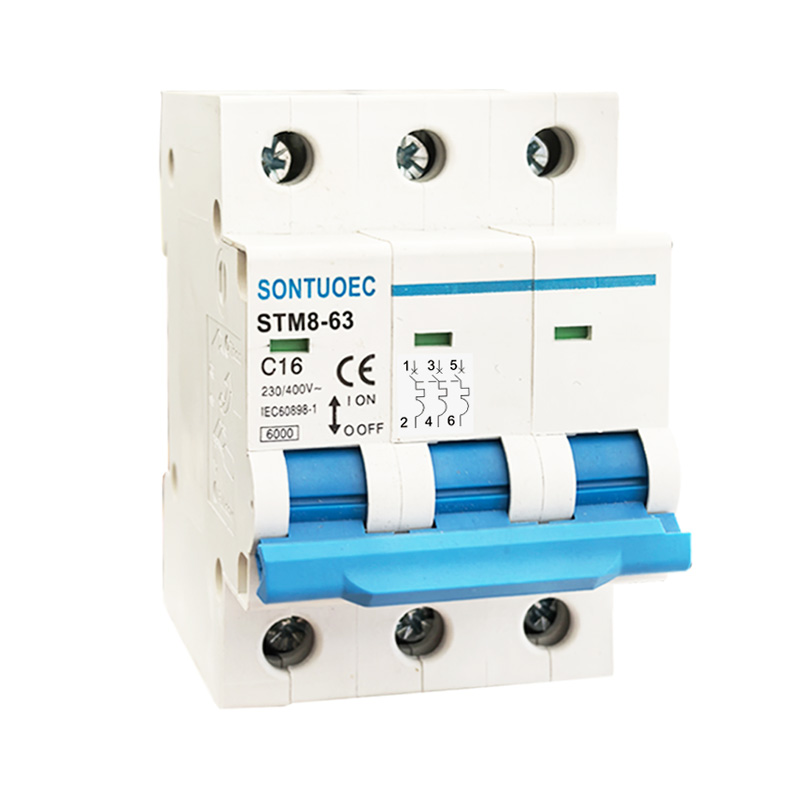

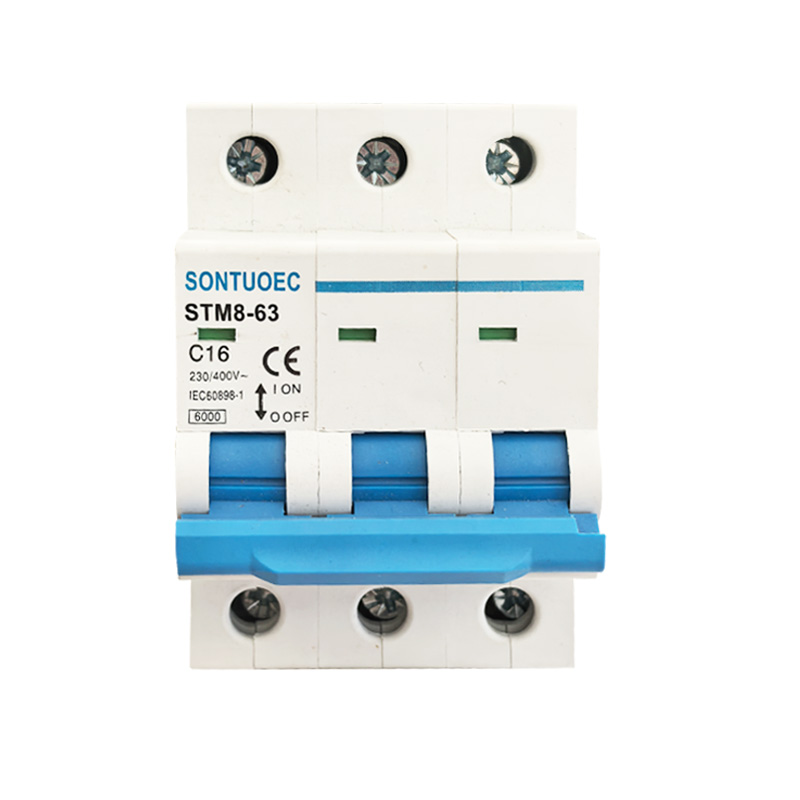

STM8-63 Miniatúrny istič 6ka 1p 2p 3p 4p 16a 230/400V

Sontuoec je jedným z čínskych dodávateľov/výrobcov, ktorí sa špecializujú na výrobu rôznych malých elektrických spotrebičov STM8-63 Miniatúrne istič 6KA 1P 2P 3P 4P 16A 230/400V, má vlastnosti štruktúry pokročilého, výkonného, výkonnostného vysokého, vzhľadu elegantnej kapacity a jeho časti sa vyrábajú z materiálu s nárazom, silným vpredom v platni. Je vhodný na výkonový systém AC 50/60 Hz, menovité napätie 230/400 V a hodnotený prúd až do 63A. Používa sa hlavne na kancelársku budovu, rezidenciu, na osvetlenie, distribúciu energie a preťaženie a ochranu zariadenia skratov. Normálne sa môže použiť aj ako častý prenos výkonového systému. Zodpovedá štandardom IEC60898-1.

Model:STM8-63

Odoslať dopyt

Popis produktu

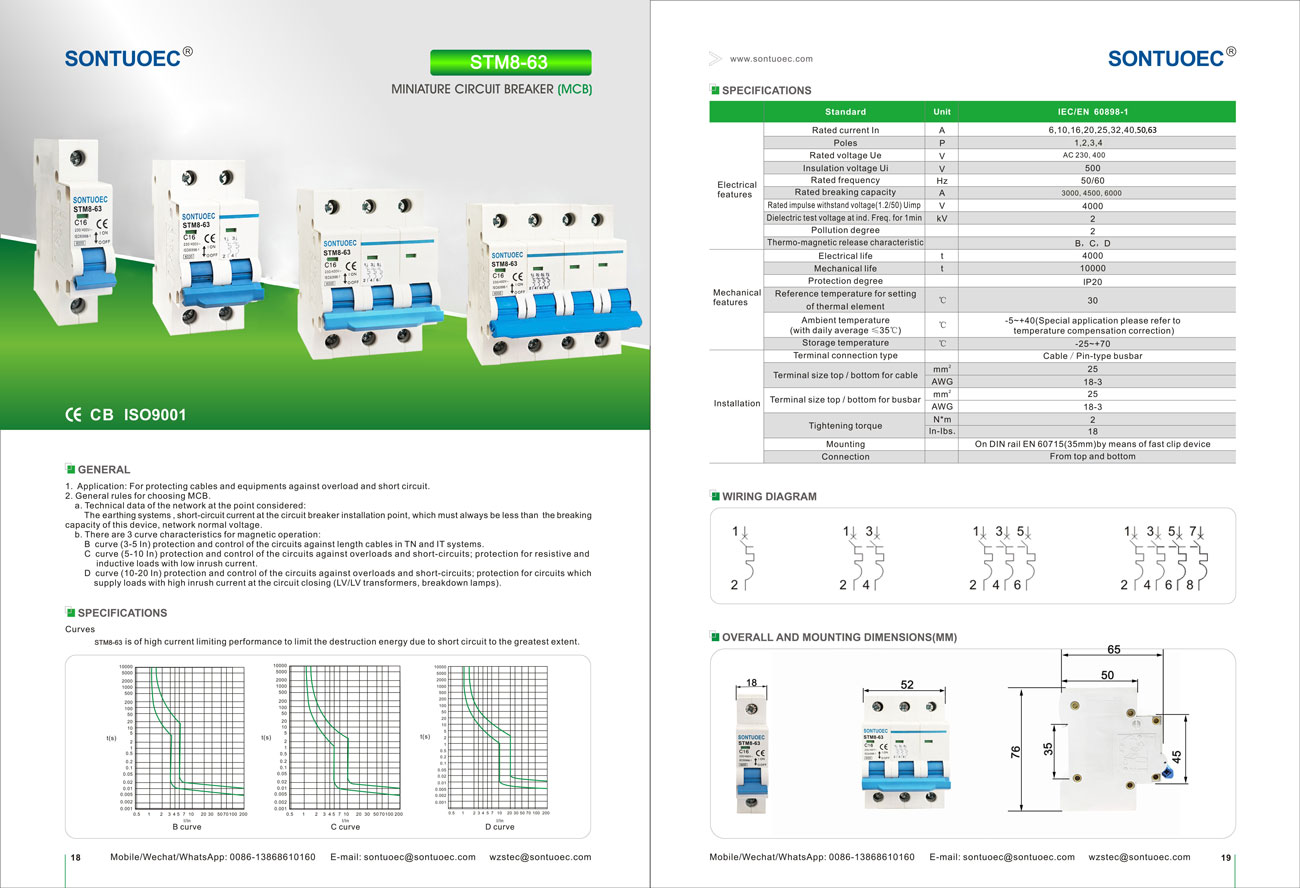

Špecifikácie:

	Norma		IEC/EN 60898-1
Elektrické vlastnosti	Hodnotený súčasný	A	1,2,4,6,10,16,20,25,32,40,50,63
	Póly	P	1,2,3,4
	Menovité napätie UE	V	Ac 230, 400
	UI izolačné napätie	V	500
	Menovitá frekvencia	Hz	50/60
	Menené lámanie kapacity	A	3000, 4500, 6000
	Menovité impulz vydrží napätie (1,2/50) UIMP	V	4000
	Dielektrické testovacie napätie pri IND.FREQ.FORM 1 min.	Kv	2
	Stupeň znečistenia		2
	Charakteristika termo-magnetického uvoľňovania		B, C, D
Mechanické vlastnosti	Elektrický životnosť	t	4000
	Mechanická životnosť	t	10000
	Titul ochrany		IP20
	Referenčná teplota pre nastavenie	° C	30
	tepelného prvku	° C	30
	Okolitá teplota	° C	-5 ~+40 (špeciálne Aplikácia nájdete na adrese
	(s denným priemerom ≤ 35 ° C)	° C	teplota korekcia kompenzácie)
	Úložisko	° C	-25 ~+70
Inštalácia	Terminál pripojenie		Kábel prípojka
	Horná/spodná časť svorky pre kábel	mm²	25
	Horná/spodná časť svorky pre kábel	Awg	18. marca
	Horná/spodná časť terminálnej veľkosti pre prípojka	mm²	25
	Horná/spodná časť terminálnej veľkosti pre prípojka	Awg	18. marca
	Utiahnutie krútiaceho momentu	N^*m	2
	Utiahnutie krútiaceho momentu	L-LBS	18

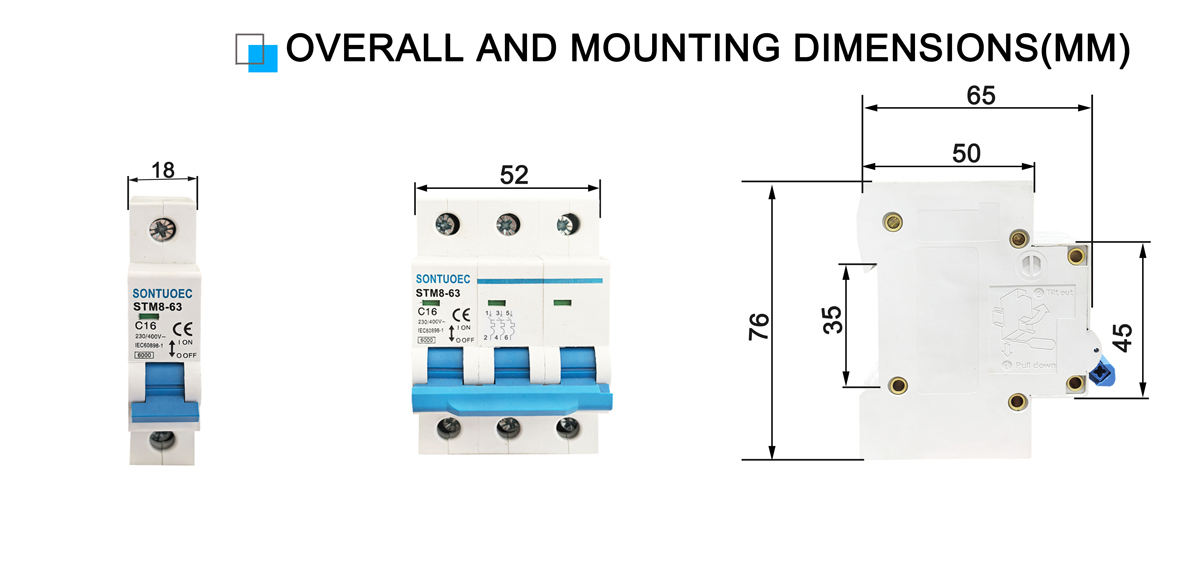

	Montáž		na DIN RAIL EN 60715 (35 mm) pomocou rýchleho klipového zariadenia
	Spojenie		Od horný a spodný

Hlavné funkcie miniatúrneho ističa STB1-63

1. Ovládanie ochrany: Ak prúd v obvode prekročí menovadlá hodnota MCB, miniatúrny istič STM8-63 6KA 1P 2P 3P 4P 16A 230/400V automaticky odreže obvod v stanovenom časovom období, aby sa zabránilo obvodu a zariadenia na prehriatie.

2. Ochrana obvodu: Ak sa v obvode vyskytne skrat, miniatúrny obvod STB1-63 odreže obvod okamžite, aby sa zabránilo poškodeniu skratu obvodu obvodu a zariadenia.

3. LEAKAGE OBCHOD (niektoré MCB majú túto funkciu): Pre MCBS s ochranou úniku, keď dôjde k úniku v obvode, miniatúrny istič STB1-63 rýchlo odrežte obvod na ochranu osobnej bezpečnosti.

Princíp prevádzky MCB

MCB zvyčajne obsahuje vo vnútri tepelný magnetický alebo elektronický detektor výletov, ktorý sa používa na detekciu zmien prúdu v obvode. Ak je prúd neobvyklý, útočník spustí mechanizmus zakopnutia MCB, čo spôsobuje miniatúrny obvod STB1-63 rýchlo odrezaný obvod.

1. Magnetický útočník: Využíva teplo generované, keď prúd prechádza vodičom na spustenie zakopnutia. Keď je prúd príliš veľký, vodič sa zahrieva, čo spôsobuje ohýbanie bimetálu vo vnútri tepelného magnetického útočníka, čím sa vyvoláva mechanizmus zakopnutia.

2.Elektronický útočník: Využíva elektronické komponenty na detekciu prúdových zmien a riadenie pôsobenia mechanizmu zakopnutia. Keď sa deteguje abnormálny prúd, elektronický útočník vysiela signál do zakopnutia mechanizmu na odrezanie obvodu.

Aplikačné scenáre MCB

MCB sa široko používajú v elektrických systémoch v obytných, komerčných a priemyselných oblastiach na ochranu obvodov a zariadení pred poškodením spôsobenými abnormálnymi prúdmi. Zvyčajne sa nainštalujú v distribučných škatuliach, rozvádzačoch alebo ovládacích skrinkách a používajú sa ako hlavný spínač alebo konflikt obvodu.

Výber a inštalácia MCB

1. Vzhľad: Pri výbere MCBS musíte zvážiť faktory, ako je menovitý prúd obvodu, úroveň napätia, ochranné charakteristiky a to, či je potrebná ochrana úniku. Je tiež dôležité zabezpečiť, aby vybrané miniatúrne ističky STB1-63 s miestnymi normami a nariadeniami o elektrickej bezpečnosti.

2. Inštalácia: Miniatúrny istič STM8-63 6KA 1P 2P 3P 4P 16A 230/400V by mal byť nainštalovaný v suchom, vetranom prostredí bez korozívnych plynov a uistiť sa, že je správne a bezpečne zapojený. Počas inštalácie by sa mali dodržiavať príslušné predpisy o elektrickej bezpečnosti a prevádzkové postupy.
