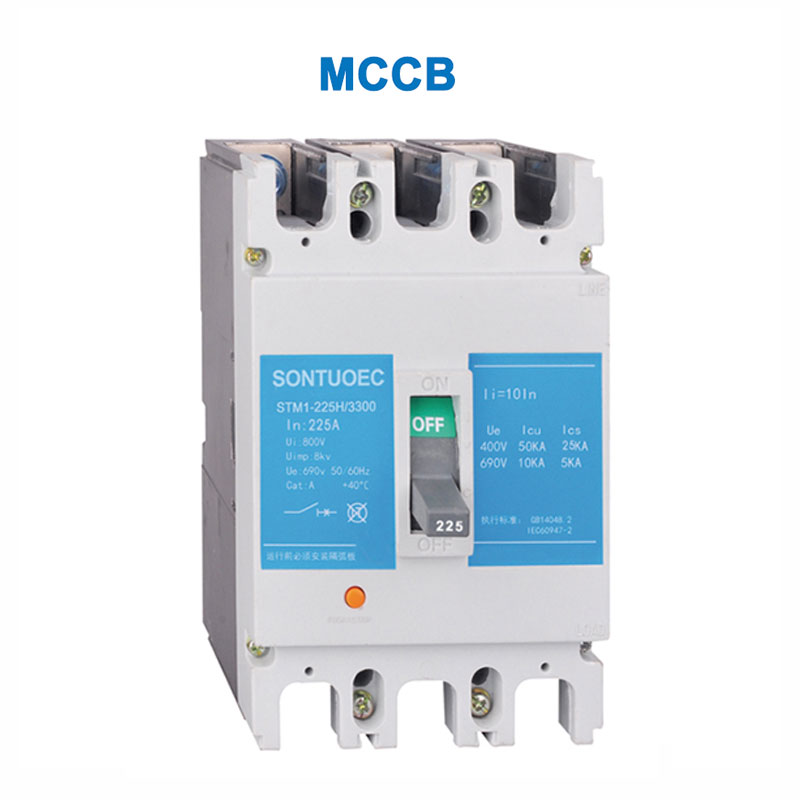

Vylisované puzdrá STM1

Vylisované puzdrá STM1, MCCB, celé meno je formované puzdro. Ide o elektrické bezpečnostné zariadenie s preťažením, skratom a ochrana pod upravou, ktoré sa bežne používajú v systémoch distribúcie energie v priemyselných, komerčných a obytných oblastiach. Stm1 formované puzdrá obvodov sú dôležitým elektrickým bezpečnostným zariadením s funkciami, ako je preťaženie, krátky obvod a ochrana pod napätím. Pochopením jeho pracovného princípu, charakteristík, aplikačných scenárov a metód výberu a inštalácie môžete lepšie použiť a udržiavať ističe tvarovaných puzdier STM1, aby ste zaistili bezpečnú prevádzku elektrických systémov.

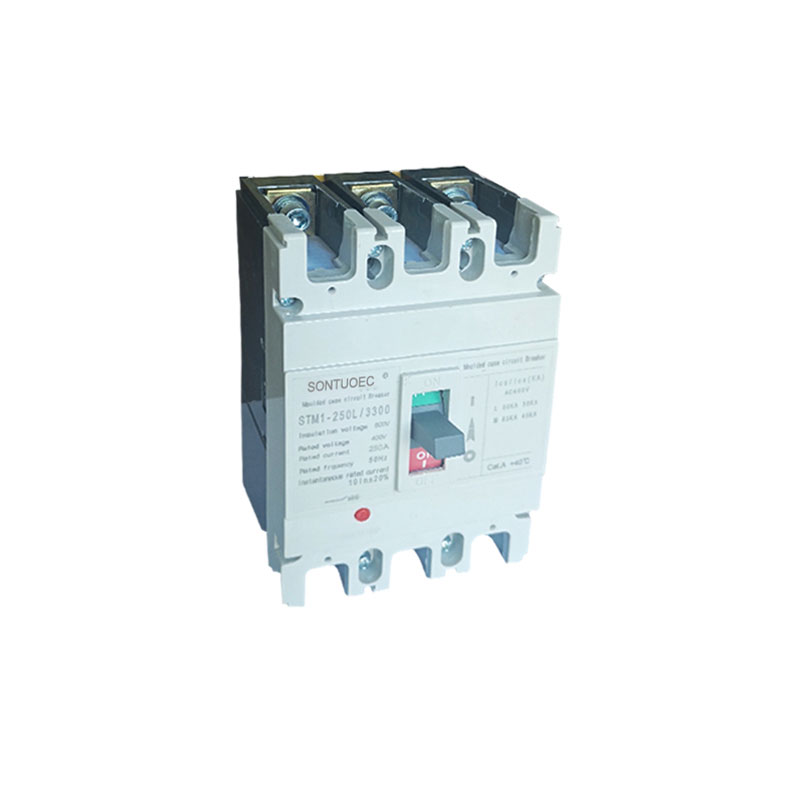

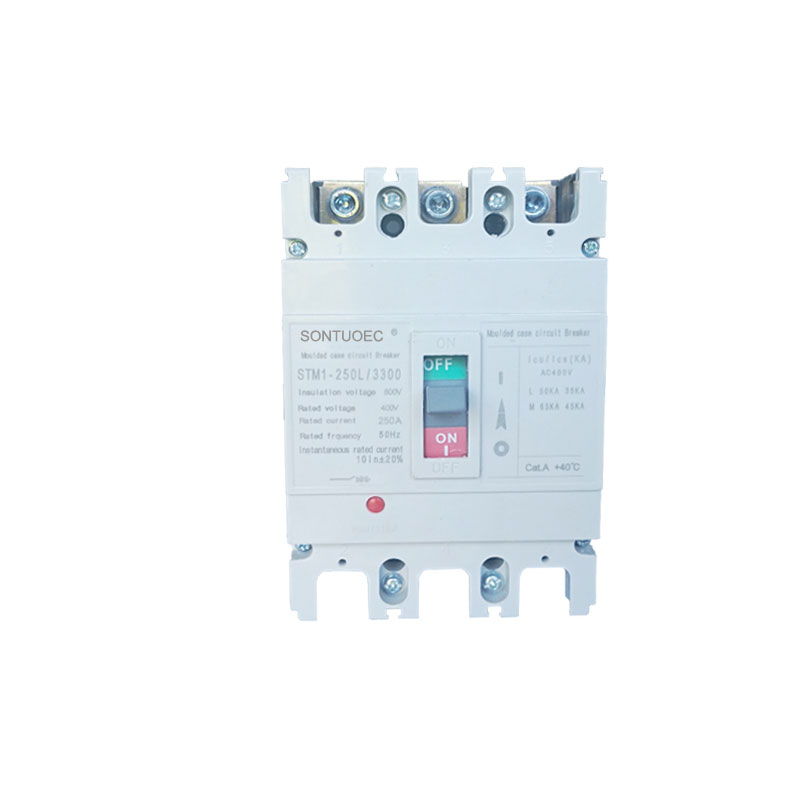

Model:STM1-250

Odoslať dopyt

Popis produktu

Špecifikácie

Typ	Prúd rámca (LNM)	Menovitý prúd (a)	Menené pracovné napätie (V)	Menovité izolačné napätie	Menené obmedzenie skratového porušenia ABITITY KA 400V	Menené opakujúce sa skratiteľa Breaker Schopnosť Ka 400V	Obrys			Montáž rozmery

							L	W 3p/4p	H	A	B	4-φd
STM1-63 L	63	(6), 10,16,20,25,32, 40,50,63	AC 400V	500 V	25	18	135	78	73.5	25	117	Φ 3,5
STM1-63 m					50	35	135	78/103	81.5
STM1-100L	100	(10), 16,20,25,32,40, 50,63,80 100	AC 400V	500 V	35	35	150	92	68	30	129	Φ4,5
STM1-100 m					50	50	150	92/122	86
STM1-100 h					85	85
STM1-160 L.	160	100,125,140,160	AC 400V	690V	35	35	165	107	86	35	126	Φ4,5
STM1-160M					50	50	165	107/142	103
STM1-160h					85	85
STM1-225L	225	100,125,140,160,180, 200 225	AC 400V	690V	35	22	165	107	86	35	126	Φ4,5
STM1-225M					50	35	165	107/142	103
STM1-225H					85	50
STM1-400L	400	225 250,315 350, 400	AC 400V	690V	42	35	257	150/198	105	44	194	Φ7
STM1-400M					65	50	257	150/198	105	44	194	Φ7
STM1-400H					100	65
STM1-630L	630	400 500 630	AC 400V	690V	42	35	270	182/240	110	58	200	Φ7
STM1-630M					65	50	270	182	110	58	200	Φ7
STM1-630H					100	65
STM1-800M	800	630 700 800	AC 400V	690V	75	50	275	210	103	70	243	Φ7
STM1-800H					100	65

Hlavné funkcie uzatváraných obvodov tvarovaných puzdier STM1

Ochrana proti preťaženiu: Keď prúd v obvode prekročí menovadlá hodnota lisovaných puzdrových obvodov STM1, automaticky odreže obvod v stanovenom časovom období, aby sa zabránilo prehriatiu obvodu a zariadenia, čím sa predišlo požiaru a poškodeniu.

Ochrana skratu: Ak dôjde k skratu v obvode, lisované puzdrá STM1 rýchlo odrezajú obvod, aby sa zabránilo tomu, aby skratový prúd spôsobil vážne poškodenie obvodu a zariadenia.

Ochrana podputovania (niektoré ističe tvarovaných puzdier STM1 majú túto funkciu): Ak sa napájacie napájacie napájacie napätie zníži na určitú úroveň, ističe tvarovaných puzdier STM1 odrezajú obvod, aby sa zabránilo poškodeniu zariadenia alebo nefunkčnosti v dôsledku prevádzky pri nízkom napätí.

STM1 Molded Case Circuit Breakers

Princíp prevádzky lisovaných puzdrových obvodov STM1

Uzatvárače obvodov tvarovaných puzdier STM1 obsahuje vnútorný tepelný magnetický alebo elektronický detektor výletov na detekciu zmien prúdu a napätia v obvode. Ak je prúd alebo napätie abnormálne, útočník spustí zakopnutie mechanizmu lisovaných puzdrových obvodov STM1, čo spôsobí, že sa obvod rýchlo odreže.

1. Magnetický výlet: Využíva teplo generované, keď prúd prechádza vodičom, aby sa spustil výlet. Keď je prúd príliš vysoký, vodič sa zahrieva, čo spôsobuje ohýbanie bimetalu vo vnútri tepelného magnetického útočníka, čím sa vyvoláva zakopnutie mechanizmu.

2. Elektronický útočník: Využíva elektronické komponenty na detekciu zmien prúdu a napätia a na reguláciu pôsobenia mechanizmu zakopnutia. Ak sa zistí abnormalita, elektronický útočník vysiela signál do zakopnutia mechanizmu na odrezanie obvodu.

Vlastnosti ističov tvarovaných puzdier STM1

Vysoká lámajúca kapacita: Vylisované puzdrá STM1 majú vysokú kapacitu skratu, ktorá môže rýchlo odrezať obvod, keď dôjde k skratu, a chránia bezpečnosť obvodu a zariadenia.

Viaceré ochranné funkcie: Okrem základných funkcií preťaženia a ochrany pred obvodom majú niektoré ističe tvarovaných puzdier STM1 aj ďalšie funkcie, ako je ochrana podpätku a ochrana porúch pozemných porúch.

Ľahko sa inštaluje a udržiava: STM1 formované puzdrá puzdrá obvykle prijímajú modularizovaný dizajn, ktorý sa ľahko inštaluje a udržiava a je vhodný pre rôzne systémy distribúcie energie.

Vysoká spoľahlivosť: Vystrašené obvody tvarovaných prípadov STM1 boli dôkladne testované a certifikované tak, aby mali vysokú spoľahlivosť a stabilitu, aby sa zabezpečila bezpečná prevádzka elektrických systémov.

Aplikačné scenáre ističov tvarovaných puzdier STM1

Pirene tvarovaných puzdier STM1 sa široko používajú v systémoch distribúcie energie v priemyselných, komerčných a obytných odvetviach ako hlavný spínač alebo spínač vetvy obvodu. Zvyčajne sa nainštalujú v distribučných škatuliach, distribučných skriniach alebo kontrolných skriniach na ochranu obvodov a zariadení pred poškodením spôsobenými abnormálnymi prúdmi a napätím.
