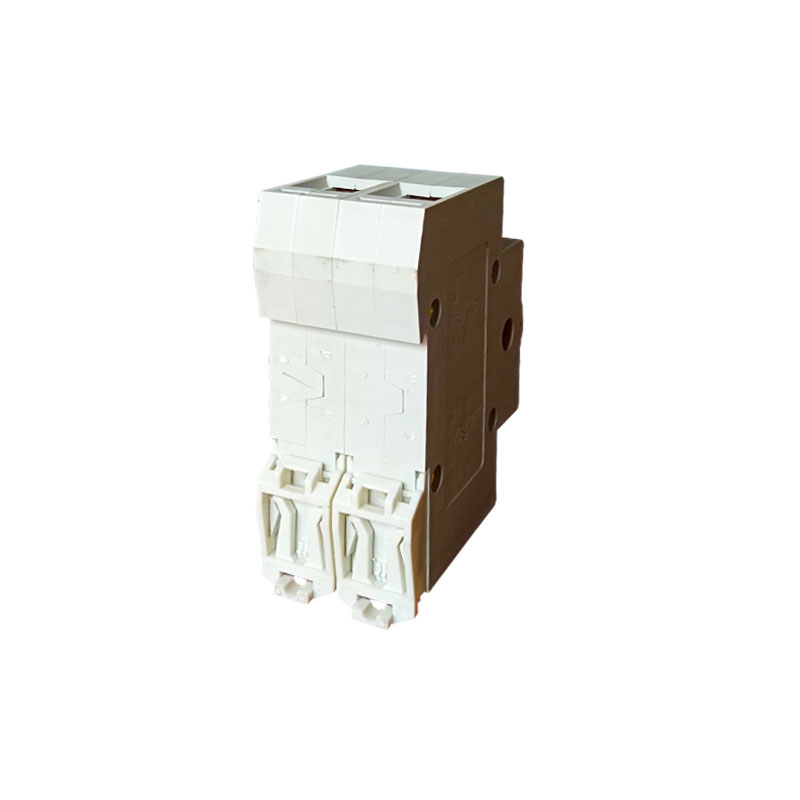

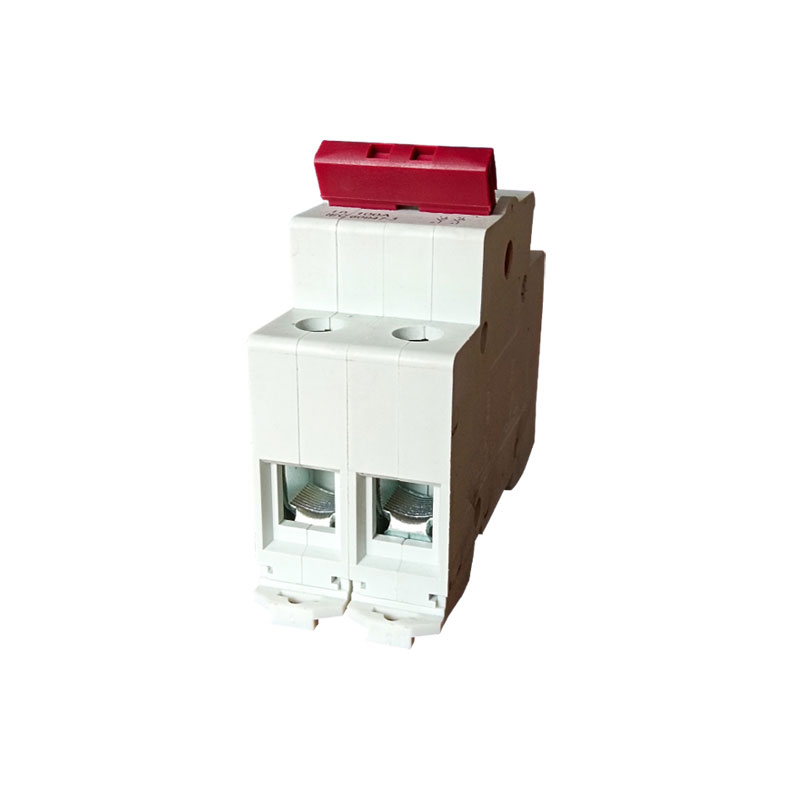

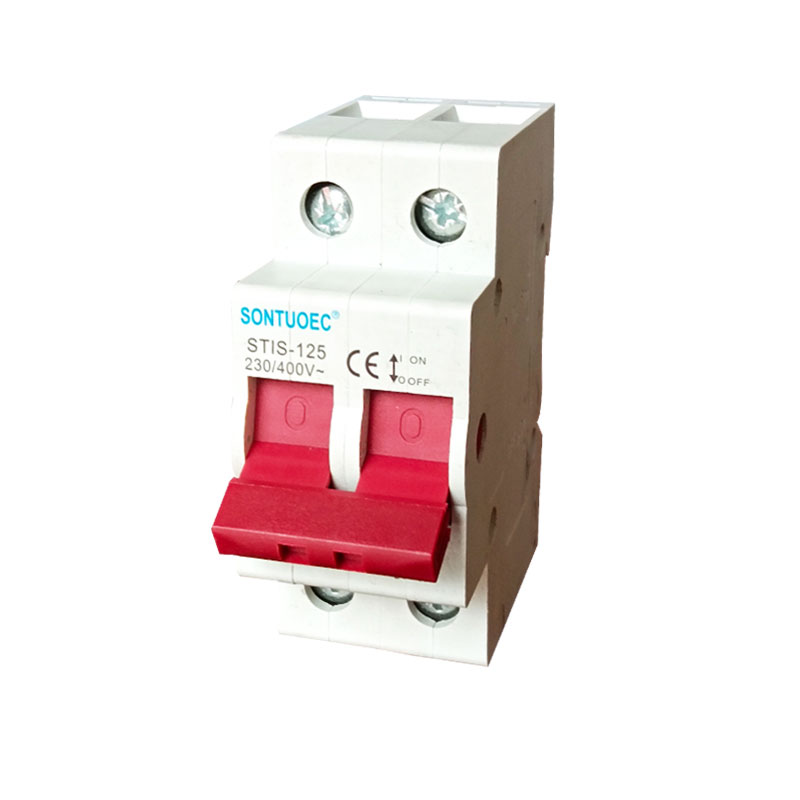

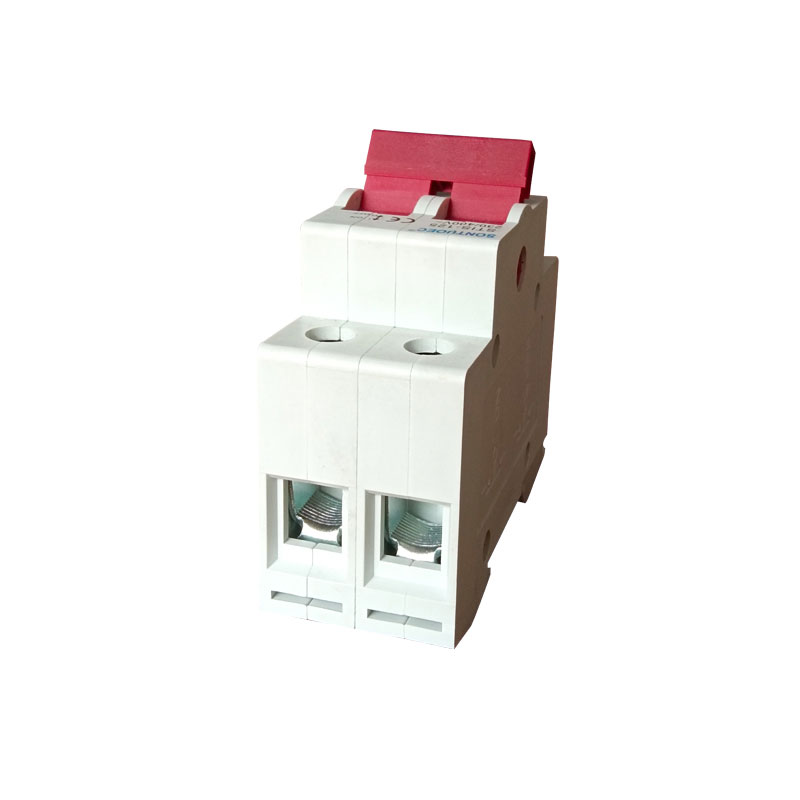

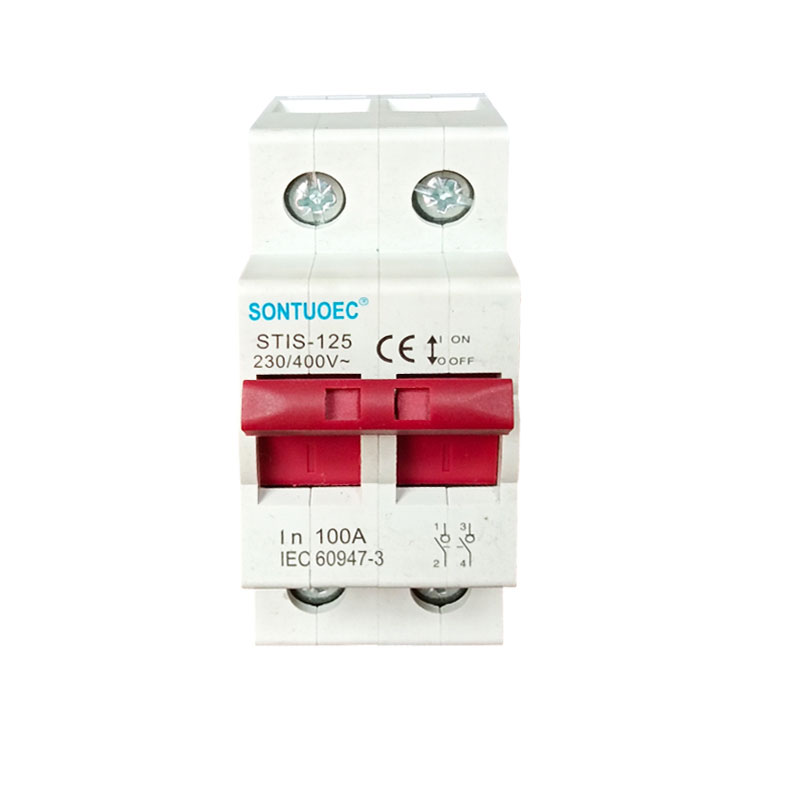

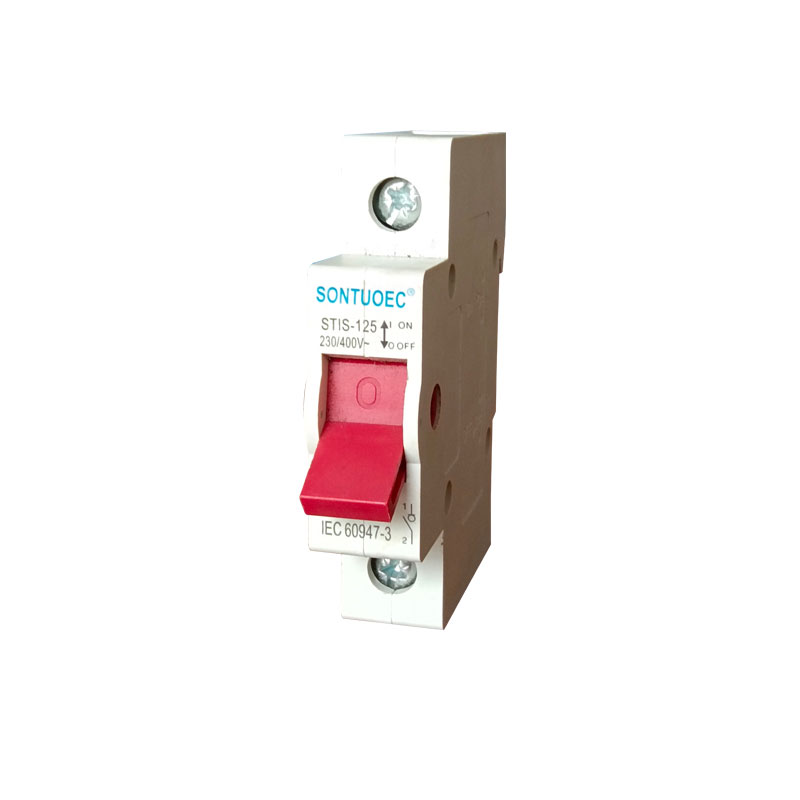

Spínač izolátora STIS-125

Spínač izolátorov STIS-125 sa navrhujú špeciálne navrhnuté spínačy používané na izoláciu, sekciu alebo pripojenie obvodov v elektrických systémoch. Normálne nemá schopnosť prelomiť prúdy načítania, ale môže bezpečne rozdeliť a zatvárať obvody, kde nie je zaťaženie alebo len veľmi málo prúdu. Primárnou funkciou prepínača odpojenia je poskytnúť viditeľný bod odpojenia, aby sa zabezpečilo, že elektrické vybavenie bude možné bezpečne pristupovať personálmi, keď je obsluhovaný alebo kontrolovaný.

Model:STIS-125

Odoslať dopyt

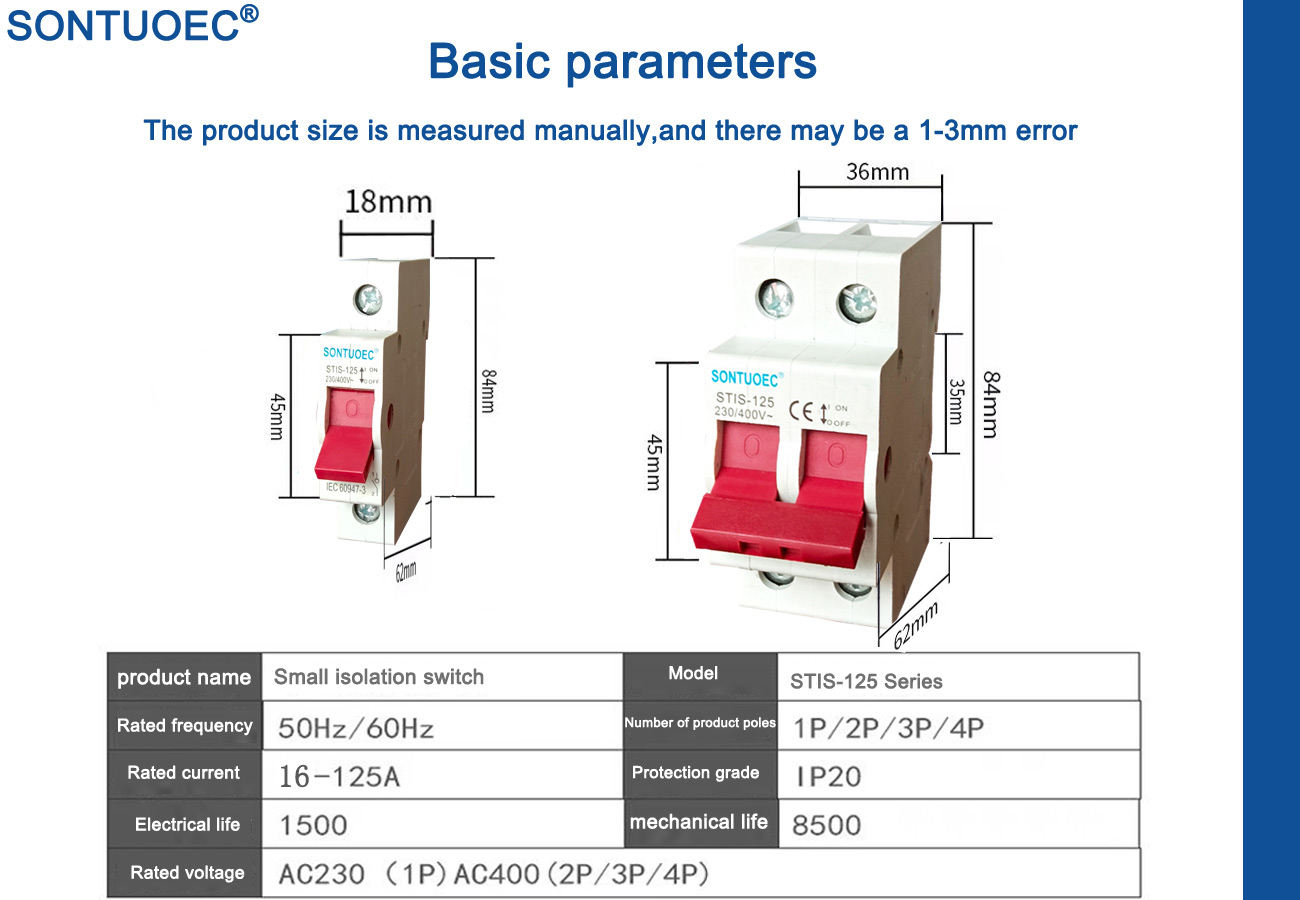

Popis produktu

Názov produktu	Spínač izolátora STIS-125
Pól	1p 2p 3p 4p
Hodnotený Súčasný	16a, 20a, 25a, 40a, 63a, 80a, 100a, 125a
Hodnotený Napätie	1p: AC230V 2p, 3p.4p: AC400V
Izolačné napätie Ui	690V
Hodnotený Impulz vydrží napätie (1,2/50) UIMP	6kV
Hodnotený krátky obvod odoláva aktuálne ICW	12LE/1S
Hodnotený krátky kapacita na výrobu obvodov ICM	20LE/0,1S
Menovité výroba a lámajúca kapacita	3ie, 1,05Ue, cosφ = 0,8
Kategória	AC-21B, AC-22A
Elektrický Životnosť	1500
Mechanický Životnosť	8500
Znečistenie Stupeň	3
Ukladanie Teplota	-35 ° C ~ +70 ° C
Inštalácia nadmorská výška	<2000 m
Maximálny kapacita zapojenia (NM²)	16 (20a ~ 63a) 50 (80a ~ 125a)
Maximálny Obmedziť krútiaci moment	2,0 (20a ~ 63a) 3,5 (80a ~ 125a)

Štruktúra a vlastnosti

1. Štruktúra:

Spínač izolátora STIS-125 je k dispozícii v rôznych konfiguráciách, ale zvyčajne obsahuje pevný kontakt a pohyblivý kontakt. Prostredníctvom prevádzkového mechanizmu (napr. Rukoväte, motor atď.) Je možné kontakt presunúť na otvorenie alebo zatvorenie obvodu.

2.Features:

Vysoké izolačné vlastnosti: Komponenty, ako sú kontakty, izolátory a puzdrá prepínačov, sa zvyčajne vyrábajú z vysoko izolačných materiálov, aby sa zabezpečilo, že izolačný odpor medzi obvodom a pôdou je v odpojenom stave dostatočne vysoký.

Zjavný bod odpojenia: Keď je spínač izolátora série STIS-125 v odpojenom stave, medzera medzi jeho kontaktmi je dostatočne veľká na to, aby poskytla zjavný bod odpojenia, čo personálu uľahčuje rozpoznávanie stavu obvodu.

Ľahká prevádzka: Odpojovače série sú zvyčajne navrhnuté s ľahkým mechanizmom, ktorý umožňuje ľahšiemu obvodu personálu otvárať alebo zatvoriť.

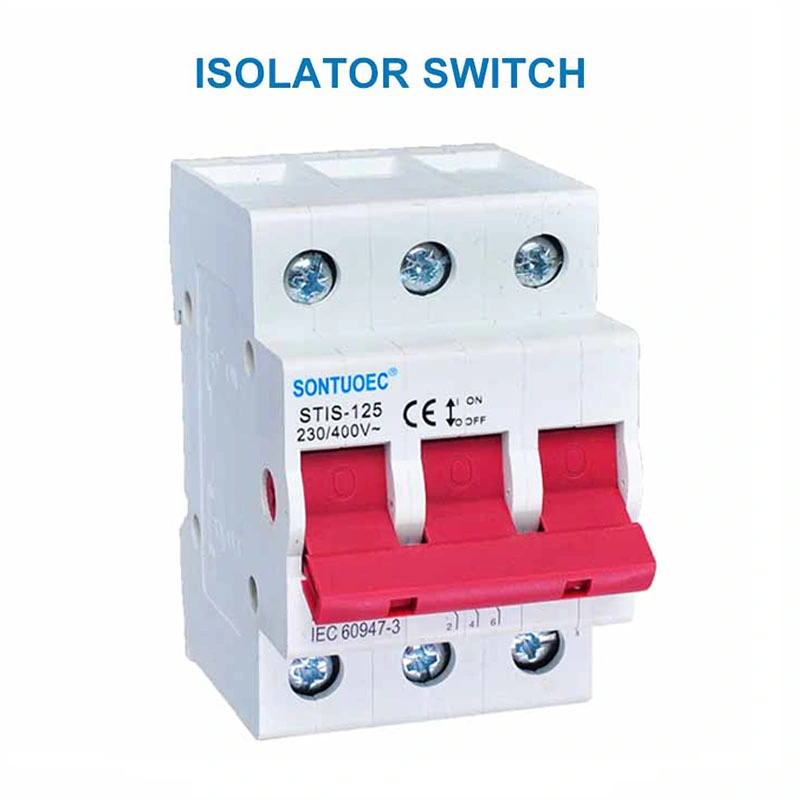

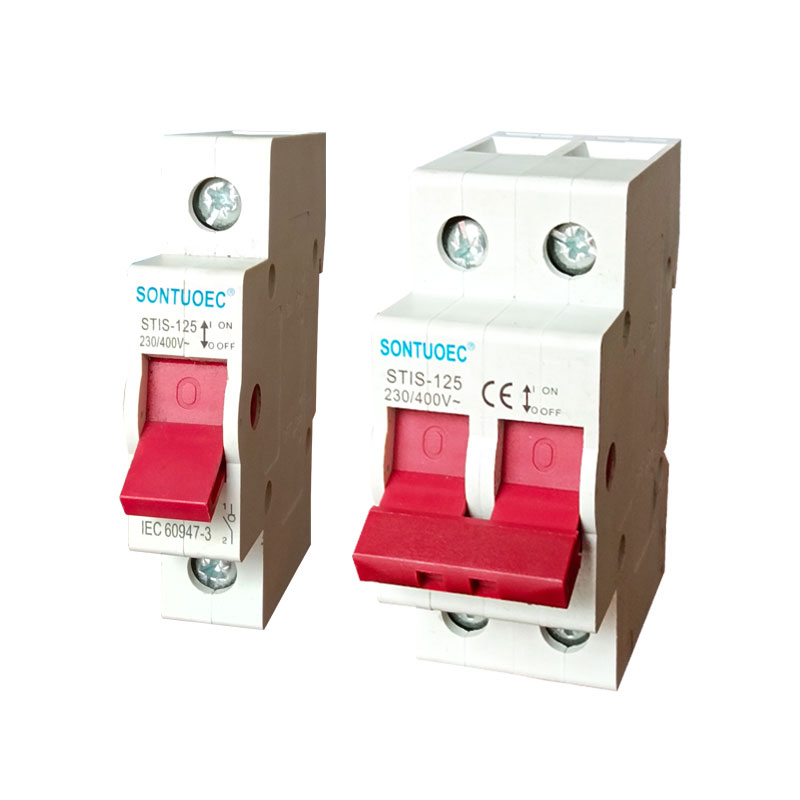

STIS-125 Isolator Switch

Aplikačné scenáre

Odpojovače série sa bežne používajú v rôznych elektrických systémoch, vrátane, ale nielen na: Power System: V elektrárňach, rozvodniach a iných energetických systémoch sa sériové odpojenia používajú na izoláciu, segment alebo pripojenie vysokorýchlostných obvodov. V priemyselných systémoch: V továrňach, baniach a iných priemyselných systémoch, inakch a iných budách, inak, a iné budovanie, a iné budovy, inak, residenčné systémy a iné budovanie a iné budovanie, inak a iné budovy a iné budovanie. Séria prepínačov odpojenia sa zvyčajne nainštaluje v distribučnej schránke, ktorá sa používa na ovládanie zapnutia obvodu.

Preventívne opatrenia pre výber a používanie

1. Vzhľad:

Pri výbere spínača izolátora STIS-125 série musíte zvážiť menovité napätie a menovitý prúd obvodu, prostredie použitia (napr. Vnútorné, vonkajšie, odolné voči výbuchu atď.), Ako aj režim prevádzky (napr. Manuálne, motorizované atď.) A ďalšie faktory.

2.Precations na použitie:

Pred prevádzkou prepínača odpojenia sa uistite, že obvod je odpojený alebo v stave bez zaťaženia.

Počas prevádzky sledujte príslušné predpisy o elektrickej bezpečnosti a prevádzkové postupy.

Pravidelne kontrolujte a udržiavajte prepínač odpojenia, aby ste zaistili jeho normálnu prevádzku a bezpečnosť.
