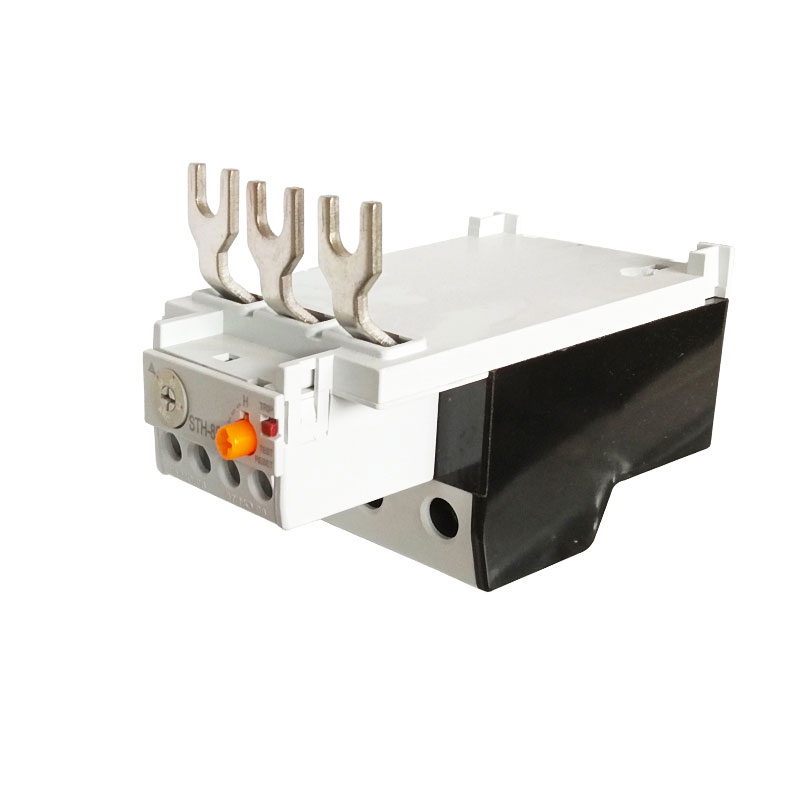

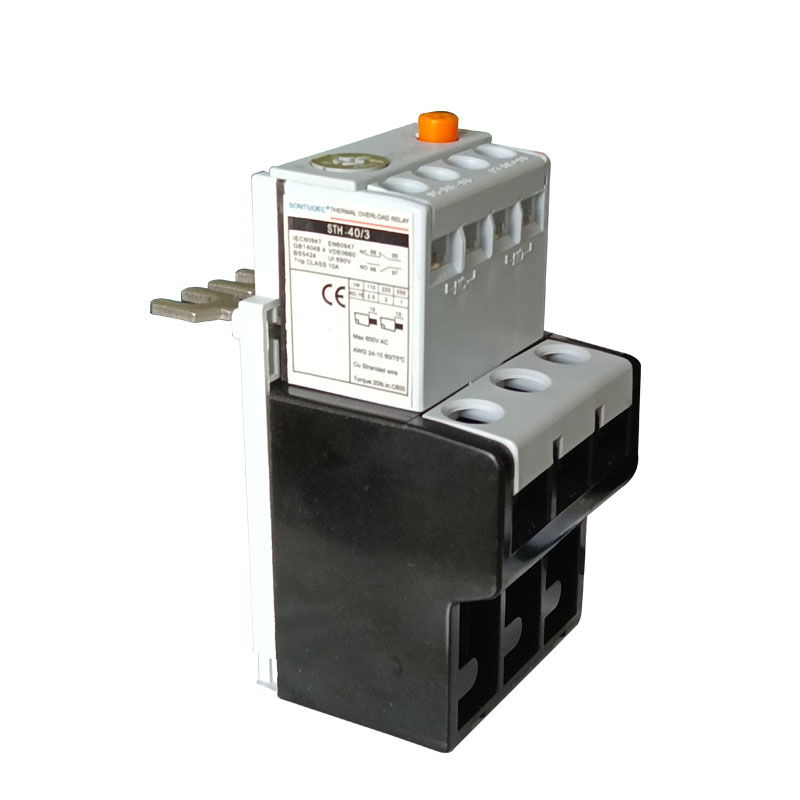

Relé preťaženia série STH-40

Relé tepelného preťaženia série STH-40 je vhodné pre obvod AC 50/60 Hz, menovité prevádzkové napätie až do 660 V. A môže si uvedomiť funkciu preťaženia a ochrany proti fázovému zlyhaniu pre striedavý motor. Tento produkt je v súlade s štandardom GB14048.4, IEC60947-4-1.

Model:STH-40

Odoslať dopyt

Popis produktu

Hlavný technický parameter:

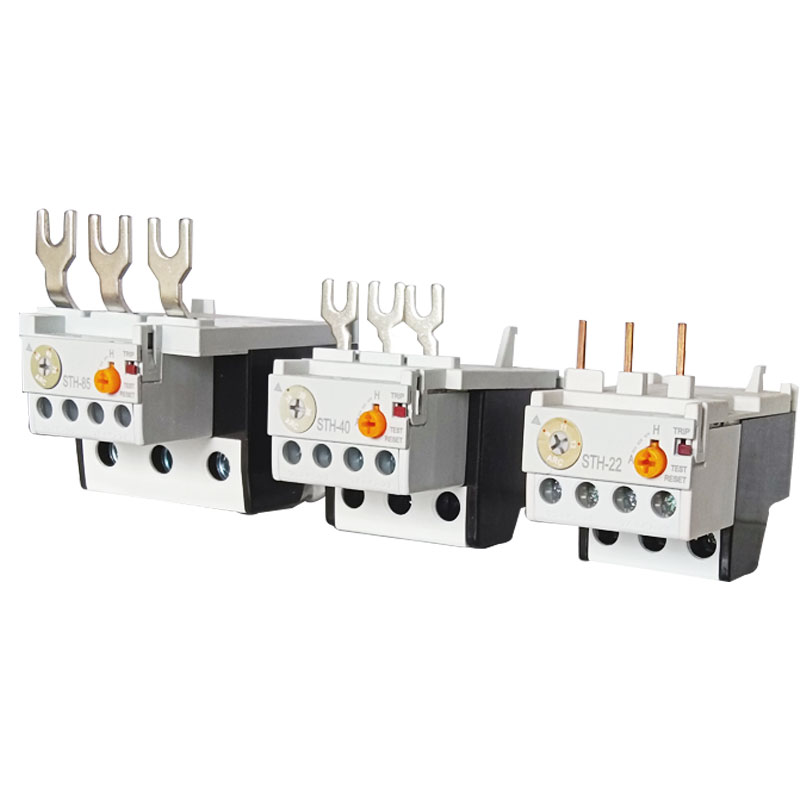

Model	Súčasný	Vhodný pre stykače
STH-22/3	0,4-63a	GMC-9 ~ 22
STH-22/3	0,63-1a	GMC-9 ~ 22
STH-22/3	1-1.6a	GMC-9 ~ 22
STH-22/3	1,6-2.5a	GMC-9 ~ 22
STH-22/3	2,5-4a	GMC-9 ~ 22
STH-22/3	4-6a	GMC-9 ~ 22
STH-22/3	5-8a	GMC-9 ~ 22
STH-22/3	6-9A	GMC-9 ~ 22
STH-22/3	7-10A	GMC-12 ~ 22
STH-22/3	9-13a	GMC-12 ~ 22
STH-22/3	12-18a	GMC-18 ~ 22
STH-22/3	16-22a	GMC-22
STH-40/3	18-26a	GMC-32 ~ 40
STH-40/3	24-36a	GMC-32 ~ 40
STH-40/3	28-40a	GMC-40
STH-85/3	34-50A	GMC-50 ~ 85
STH-85/3	45-65a	GMC-50 ~ 85
STH-85/3	54-75A	GMC-65 ~ 85
STH-85/3	63-85A	GMC-75 ~ 85

STH-40 Series Thermal Overload Relay

Hlavné funkcie

Ochrana motora: Hlavnou funkciou relé tepelného preťaženia je zabrániť poškodeniu motora v dôsledku preťaženia. Keď je motor preťažený, relé s preťažením tepelného preťaženia včas odreže napájanie, aby sa zabránilo spaľovaniu motora v dôsledku prehriatia.

Ochrana elektrických vedení: Okrem ochrany motora môže relé tepelného preťaženia chrániť aj elektrické vedenia. Keď je motor preťažený, jeho prúd sa zvýši, čo môže viesť k prehriatiu a roztaveniu elektrických vedení. Zistením zmeny prúdu relé tepelného preťaženia určuje, či je elektrické vedenie preťažené, a ak je to potrebné, preruší zdroj napájania.

Zlepšite bezpečnosť energetického systému: Relé tepelného preťaženia môže účinne zabrániť poškodeniu motora a elektrického vedenia, čím sa zníži rýchlosť zlyhania energetického systému a zlepšenie bezpečnosti energetického systému.

Prevádzka

Princíp prevádzky tepelného preťaženia je založený hlavne na súčasnom tepelnom efekte a vlastnostiach bimetalu snímania teploty. Ak sa v motore vyskytne preťaženie, prúd sa zvyšuje, čo spôsobuje, že v vykurovacom prvku relé preťaženia tepelného preťaženia je viac tepla. Toto teplo sa prenáša na bimetal, ktorý sa ohýba pri zahrievaní, pretože je vyrobený z dvoch zliatin s veľkými rozdielmi v koeficientoch lineárnej expanzie. Keď sa bimetálny ohýba do istej miery, spustí elektromagnetickú cievku, ktorá sa má pod napätím, čo zase vedie kontakty, aby konali a odrezali napájanie motora.

Rozsah aplikácie

Tepelné relé preťaženia sa zvyčajne používa v obvodoch s AC 50 Hz, menovité izolačné napätie 660 V a prúd 0,1 ~ 630a a používa sa hlavne na ochranu trojfázových striedavých motorov preťaženia a fázové prerušenie. Môže sa tiež použiť na vytvorenie štartéra s prispôsobeným stykačom striedavého prúdu, ktorý poskytuje komplexnú ochranu pre motor.

Vlastnosti produktu

Jednoduchá štruktúra: Toto relé s preťažením tepelného preťaženia zvyčajne prijíma relatívne jednoduchý konštrukčný dizajn, čo uľahčuje inštaláciu a používanie inštalácie.

Plnohodnotný: Okrem základnej funkcie ochrany preťaženia má aj aj funkcie ochrany fázového prerušenia a kompenzácie teploty.

Nízke náklady: V porovnaní s ostatnými zariadeniami na ochranu motora je cena relé tepelného preťaženia relatívne nízka, čo znižuje nákupné náklady používateľov.

Stabilná prevádzková výkonnosť: Pretože prijíma bimetal ako citlivý prvok, jeho prevádzkový výkon je stabilný a spoľahlivý.
