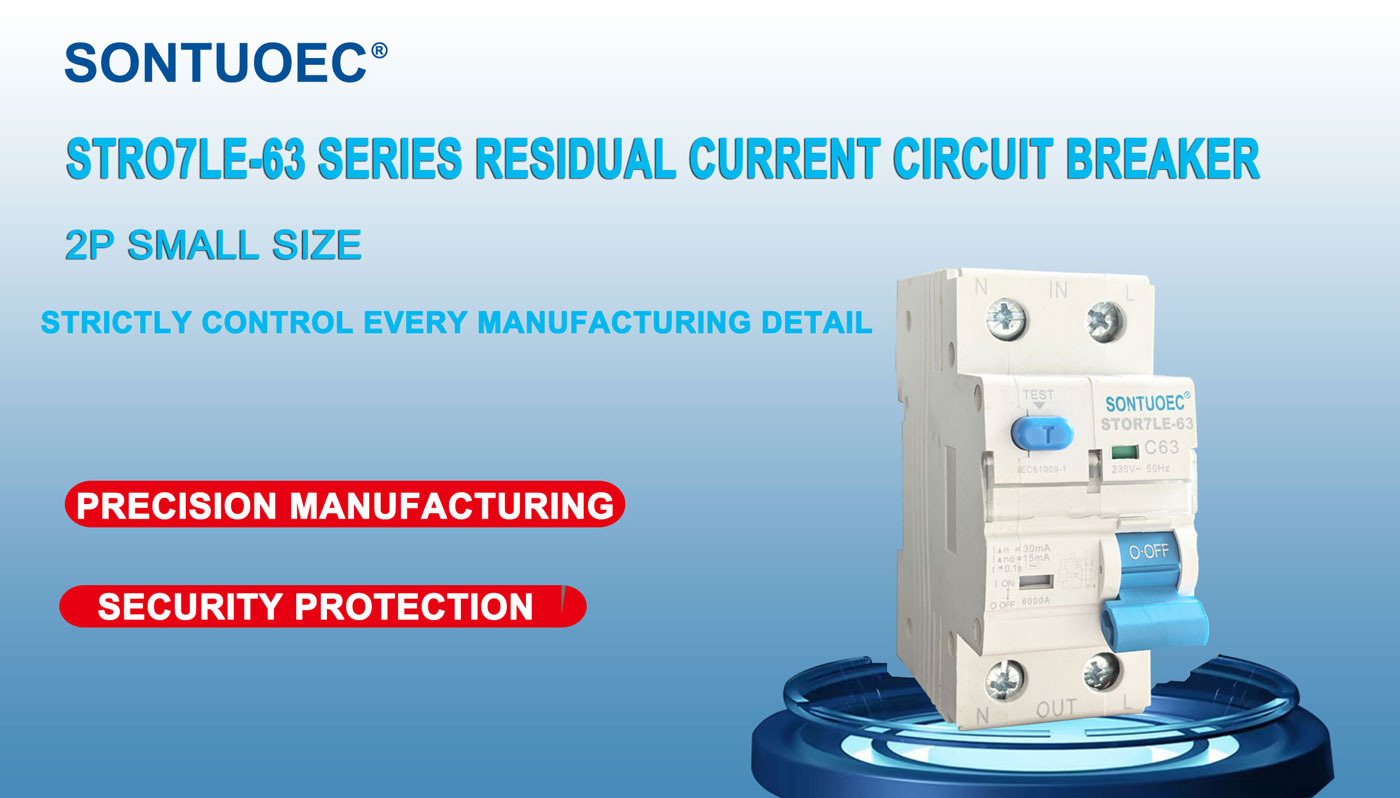

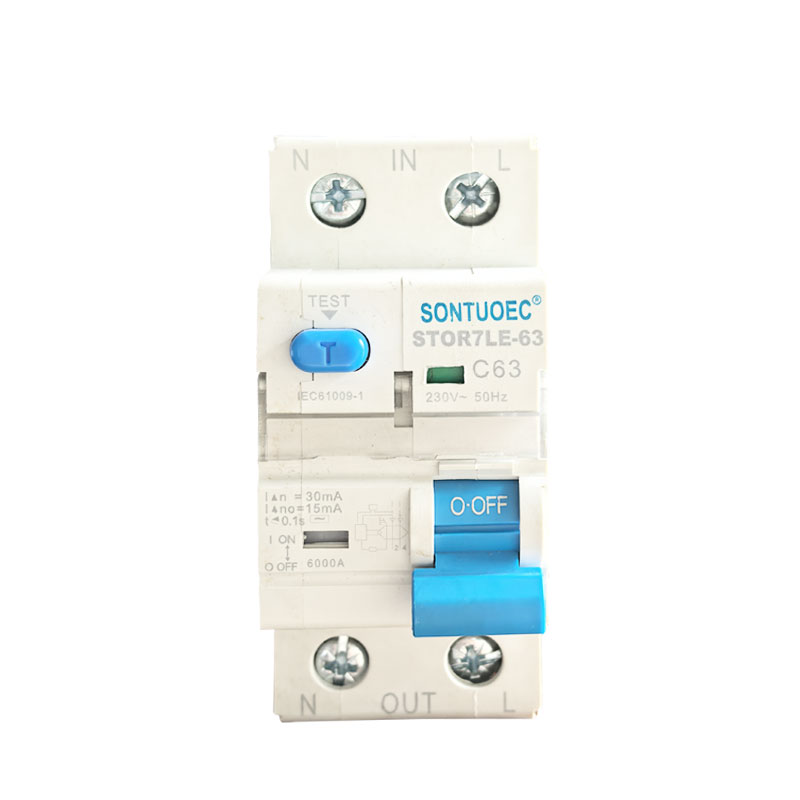

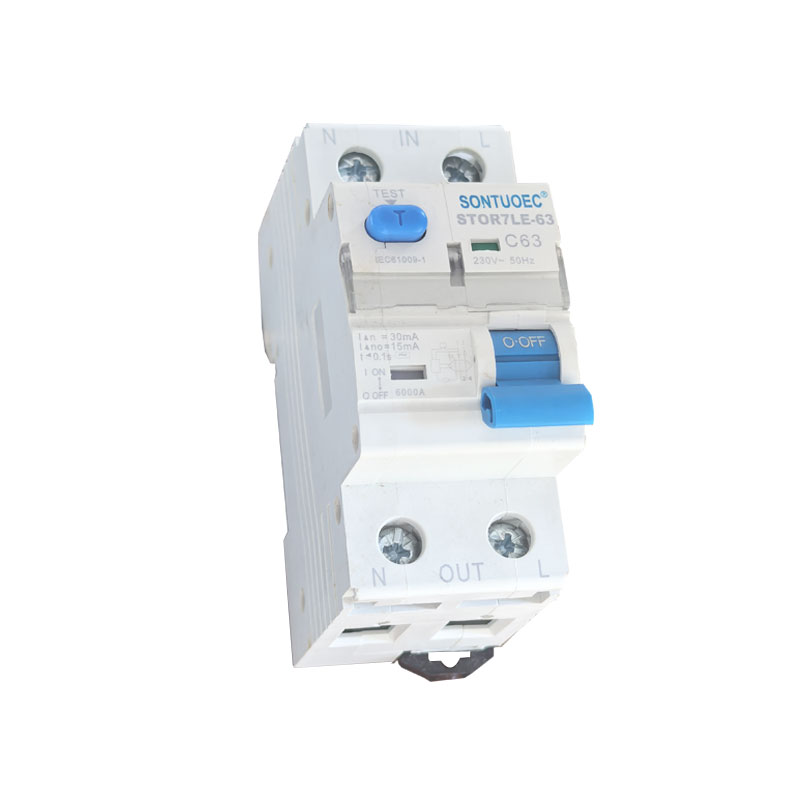

Sontuoec Stro7le-63 Malý istič na ochranu proti úniku RCBO

SONTUOEC je jedným z čínskych dodávateľov/výrobcov špecializujúcich sa na výrobu rôznych malých elektrospotrebičov STRO7LE-63 RCBO sa používa v jednofázovom rezidenčnom obvode AC 50/60 Hz, menovité napätie 240 V a jeho vlastná ochrana až do maximálneho skratového prúdu 40 A. Môže chrániť civilný elektronický obvod pred preťažením a skratom. Tento produkt má výhody malého objemu, vysokej vypínacej kapacity a súčasne sa odreže vodič pod napätím, čo tiež chráni osobu pred úrazom elektrickým prúdom, keď je vodič pod napätím pripojený oproti. A spĺňa normu IEC 61009-1.

Model:STRO7LE-63

Odoslať dopyt

Popis produktu

špecifikácie:

Sandard			IEC/EN 61009-1
Elektrické	Typ (snímaný tvar vlny zemného úniku)		Elektronický typ
funkcie	Menovitý prúd In	A	A, a
	Poliaci	P	1P+N
	Menovité napätie	V	AC 230
	Menovitý prúd:		6,10,16,20,25,32,40A
	Menovitá citlivosť I△n	A	0,01, 0,03, 0,1, 0,3, 0,5
	Izolačné napätie Ui	V	250
	Menovitá zvyšková tvorba a	A	500
	vypínacia schopnosť I△m	A	500
	Skratový prúd I△c	A	45 006 000
	Menovitá frekvencia	Hz	50/60
	Stupeň znečistenia		2
Mechanické	Elektrická životnosť	t	4000
funkcie	Mechanická životnosť	t	10000
	Stupeň ochrany		IP20
	Teplota okolia	ºC	-25~+40
	(s denným priemerom ≤35ºC)	ºC	-25~+40
	Skladovacia teplota	ºC	-25~+70
Inštalácia	Typ pripojenia terminálu		Káblová/prípojnica typu U/kolíková prípojnica
	Veľkosť koncovky horná/spodná pre kábel	mm2	25
	Veľkosť koncovky horná/spodná pre kábel	AWG	18. mája
	Veľkosť koncovky horná/spodná pre prípojnicu	mm2	25
	Veľkosť koncovky horná/spodná pre prípojnicu	AWG	18. marca
	Montáž		Na DIN lištu EN 60715 (35 mm) pomocou rýchloupínacieho zariadenia
	Pripojenie		Zhora aj zdola

Hlavné funkcie STRO7LE-63 RCBO

Ochrana proti preťaženiu: Keď prúd v obvode prekročí menovitú hodnotu STRO7LE-63 RCBO, automaticky sa preruší obvod v nastavenom časovom období, aby sa zabránilo prehriatiu obvodu a zariadenia, čím sa zabráni požiaru a poškodeniu.

Ochrana proti skratu: Keď dôjde ku skratu v obvode, STRO7LE-63 RCBO rýchlo preruší obvod, aby sa zabránilo skratovému prúdu spôsobiť vážne poškodenie obvodu a zariadenia.

Ochrana proti úniku: STRO7LE-63 RCBO je schopný detekovať zvyškový prúd (t. j. zvodový prúd) v obvode. Keď zvyškový prúd prekročí nastavenú hranicu, STRO7LE-63 RCBO preruší obvod vo veľmi krátkom čase, aby sa zabránilo úrazom elektrickým prúdom a elektrickým požiarom.

Princíp činnosti STRO7LE-63 RCBO

STRO7-40 RCBO obsahuje interný tepelný magnetický detektor vypnutia (na ochranu proti preťaženiu a skratu) a detektor zvyškového prúdu (na ochranu proti úniku). Keď je prúd alebo zvyškový prúd v obvode abnormálny, príslušný úderník spustí vypínací mechanizmus STRO7-40 RCBO, čím rýchlo preruší obvod.

1. Tepelný magnetický spúšťač: Využíva teplo a magnetické pole generované pri prechode prúdu cez vodič na spustenie vypnutia. Keď je prúd príliš vysoký, vodič sa zahreje a generuje magnetické pole, čo spôsobí, že bimetal vo vnútri tepelnej magnetickej úderky sa ohne alebo magnet pritiahne železné jadro, čím sa spustí vypínací mechanizmus.

2. Detektor zvyškového prúdu: Využíva prúdový transformátor s nulovou sekvenciou na detekciu zvyškového prúdu v obvode. Keď zvyškový prúd prekročí nastavenú prahovú hodnotu, detektor zvyškového prúdu vyšle signál do vypínacieho mechanizmu, aby prerušil obvod.

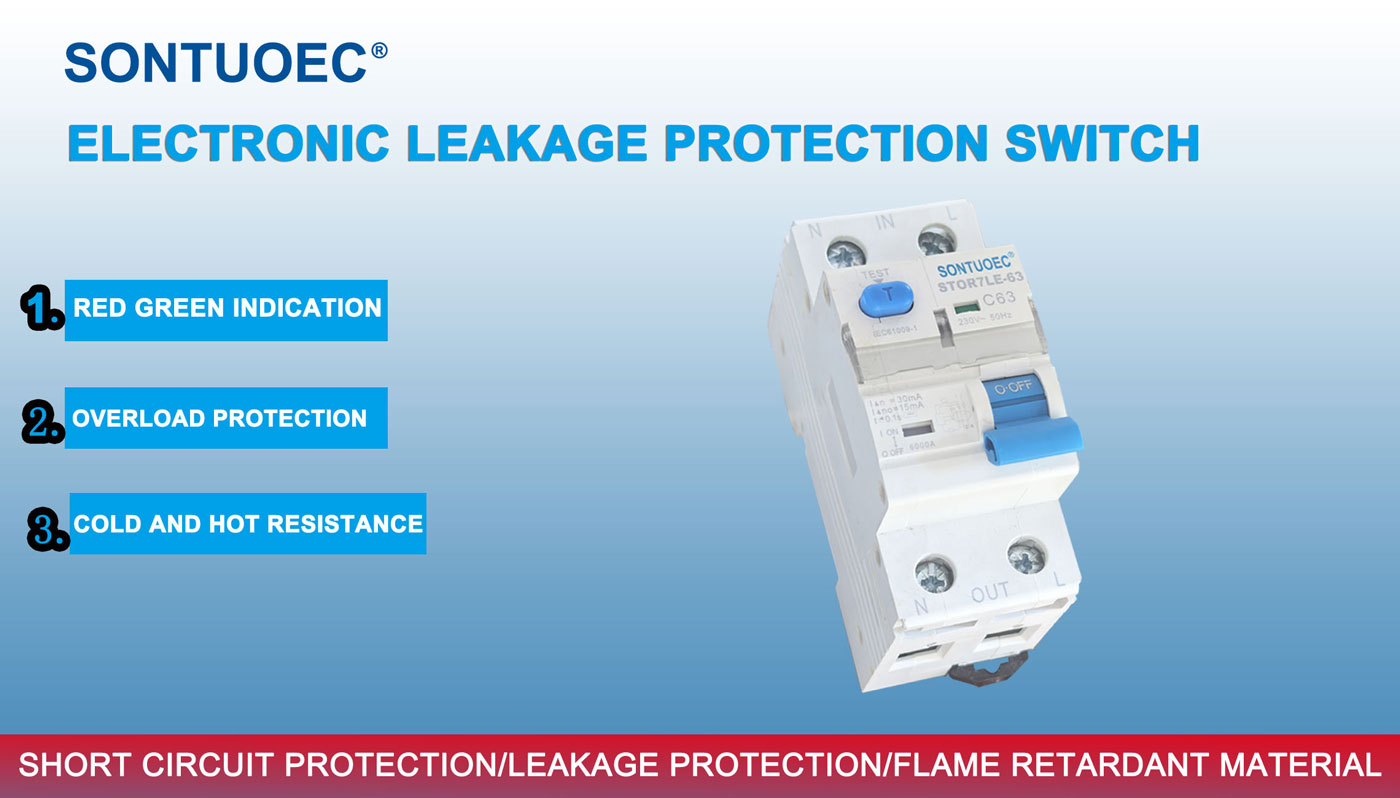

Vlastnosti STRO7LE-63 RCBO

Multifunkčná integrácia: STRO7LE-63 RCBO integruje funkcie ochrany proti preťaženiu, skratu a úniku, čím zjednodušuje návrh a inštaláciu elektrických systémov.

Vysoká citlivosť: STRO7LE-63 RCBO dokáže rýchlo zistiť a prerušiť abnormálne a zvyškové prúdy v obvode, čím poskytuje spoľahlivú ochranu.

Jednoduchá inštalácia a údržba: STRO7LE-63 RCBO sú zvyčajne modulárne pre jednoduchú inštaláciu a údržbu.

Vysoká bezpečnosť: STRO7-40 RCBO sú prísne testované a certifikované pre vysokú bezpečnosť a spoľahlivosť, aby sa zabezpečila bezpečná prevádzka elektrických systémov.

Aplikačné scenáre STRO7LE-63 RCBO

STRO7LE-63 RCBO sú široko používané v elektrických systémoch v obytných, komerčných a priemyselných sektoroch, najmä v tých, ktoré vyžadujú súčasnú ochranu proti preťaženiu, skratu a zemnému zvodu. Zvyčajne sa inštalujú do rozvodných skríň, rozvádzačov alebo ovládacích skríň na ochranu obvodov a zariadení pred poškodením spôsobeným abnormálnym prúdom a napätím a na zabránenie usmrteniu elektrickým prúdom.
