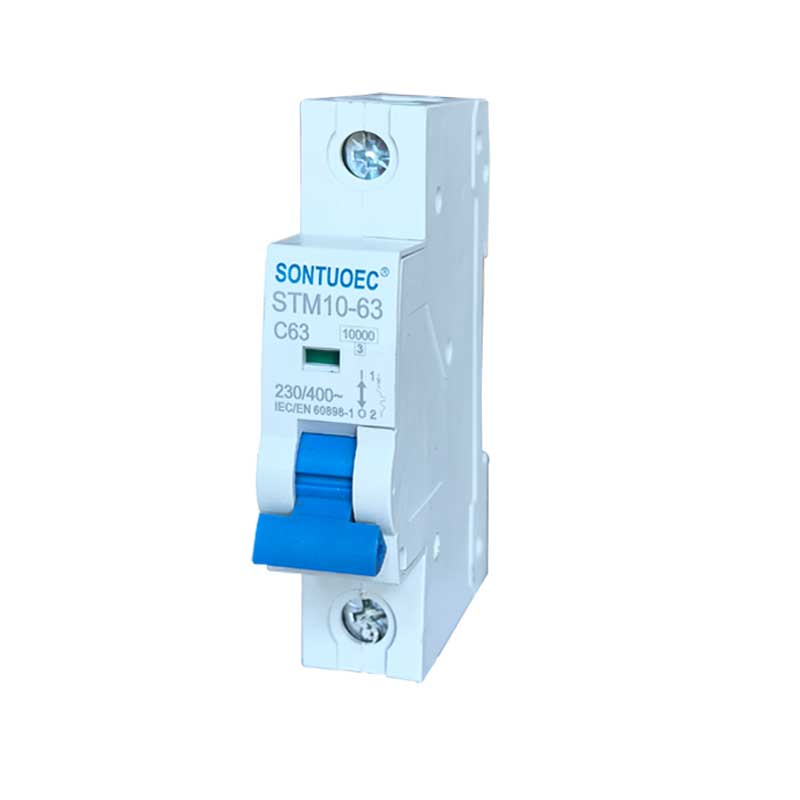

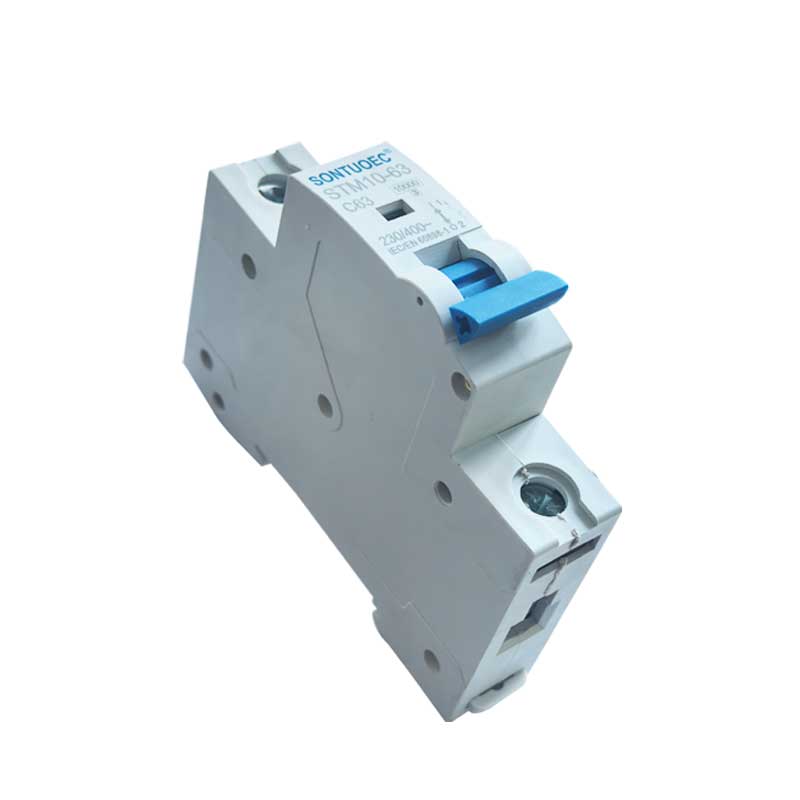

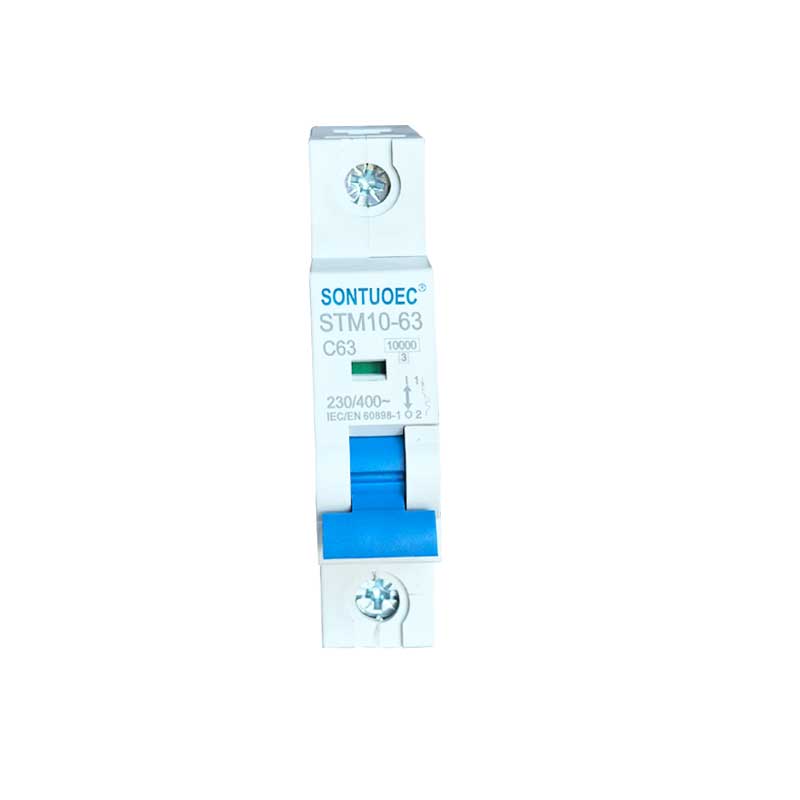

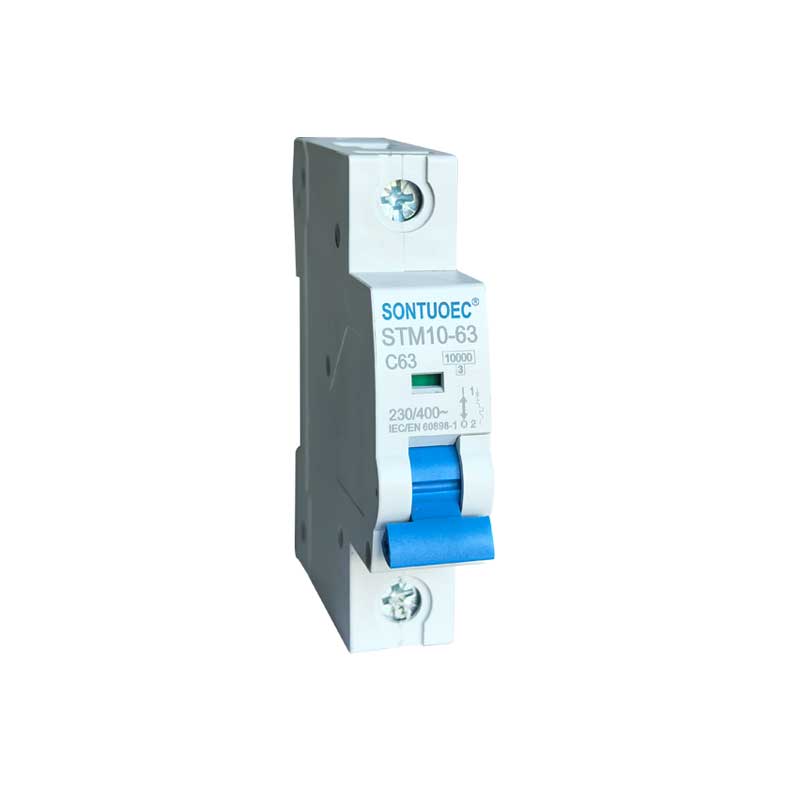

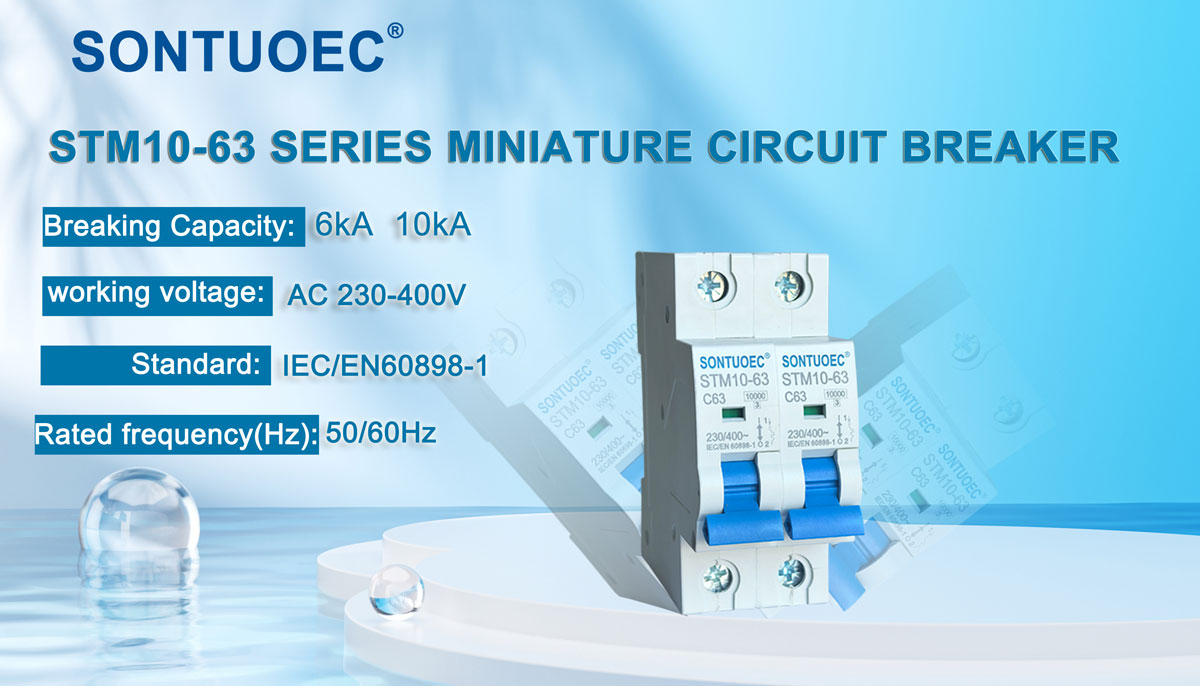

Priamy predaj Sontuoec Factory MCB Stm10-63 Series 6ka Miniatúrny istič

SONTUOEC je jedným z čínskych dodávateľov/výrobcov špecializujúcich sa na výrobu rôznych malých elektrických spotrebičov STM10-63 Series vysokovypínací miniatúrny istič má vlastnosti pokročilej štruktúry, spoľahlivý výkon, vysokú vypínaciu schopnosť, elegantný vzhľad a jeho plášť a časti sú vyrobené z materiálu s odolnosťou proti nárazu, silnou vlastnosťou spomaľujúcou horenie. Je vhodný na napájanie systému s frekvenciou 50 alebo 60, Ue 400V a menej, Ui 63A a menej. Používa sa hlavne v administratívnej budove, rezidencii, na osvetlenie, rozvod energie a ochranu zariadení proti preťaženiu a skratu. Normálne sa dá použiť aj ako nie častý prenos napájacieho systému. Vyhovuje normám IEC60898.1 a GB10963.1

Model:STM10-63

Odoslať dopyt

Popis produktu

špecifikácie:

	Štandardné		IEC/EN 60898-1
Elektrické	Menovitý prúd In	A	1,2,4,6,10,16,20,25,32,40,50,63A

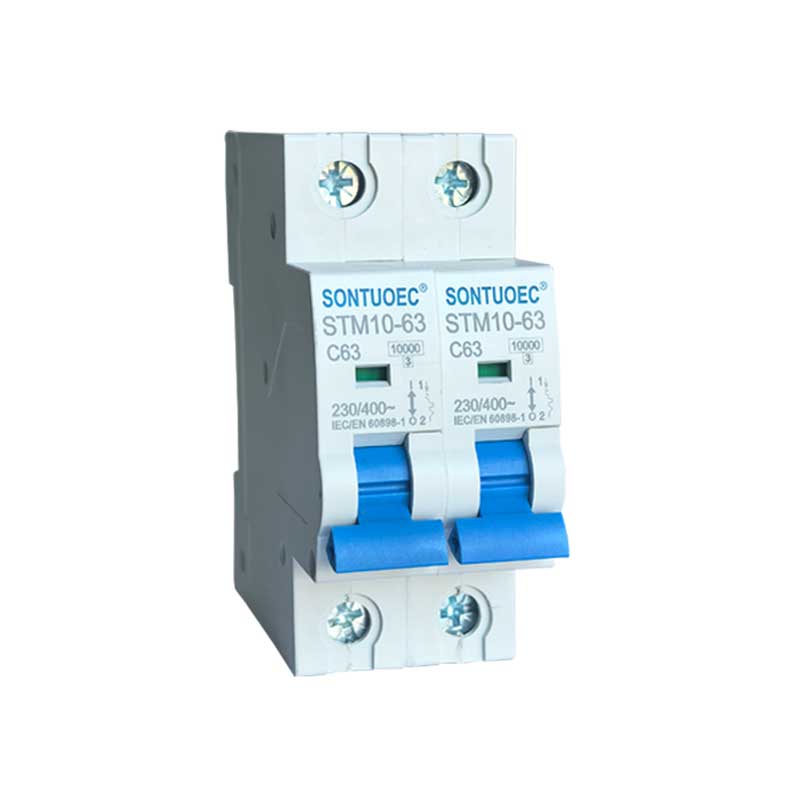

funkcie	Poliaci	P	1,2,3,4
	Menovité napätie Ue	V	AC 230, 400
	Izolačné napätie Ui	V	500
	Menovitá frekvencia	Hz	50/60
	Menovitá vypínacia schopnosť	A	3000, 4500, 6000
	Menovité impulzné výdržné napätie (1,2/50) Uimp	V	4000
	Dielektrické skúšobné napätie pri ind.Freq.po dobu 1 min	Kv	2
	Stupeň znečistenia		2
	Termomagnetická charakteristika uvoľnenia		B, C, D
Mechanické	Elektrická životnosť	t	4000
funkcie	Mechanická životnosť	t	10000
	Stupeň ochrany		IP20
	Referenčná teplota pre nastavenie	ºC	30
	tepelného prvku	ºC	30
	Teplota okolia	ºC	-5~+40 (Špeciálna aplikácia, pozri
	(s denným priemerom ≤35ºC)	ºC	korekcia teplotnej kompenzácie)
	Skladovacia teplota	ºC	-25~+70
Inštalácia	Typ pripojenia terminálu		Káblová/kolíková prípojnica
	Veľkosť koncovky horná/spodná pre kábel	mm2	25
	Veľkosť koncovky horná/spodná pre kábel	AWG	3. jún o 18. hodine
	Veľkosť termického horného/spodného pre prípojnicu	mm2	25
	Veľkosť termického horného/spodného pre prípojnicu	AWG	3. jún o 18. hodine
	Uťahovací moment	N*m	2
	Uťahovací moment	In-lbs	18
	Montáž		na DIN lištu EN 60715 (35 mm) pomocou rýchloupínacieho zariadenia
	Pripojenie		Zhora aj zdola

Hlavné funkcie miniatúrneho ističa STM10-63

1.Ochrana proti preťaženiu: Keď prúd v obvode prekročí menovitú hodnotu MCB, miniatúrny istič STM10-63 automaticky vypne obvod v rámci nastaveného časového obdobia, aby sa zabránilo prehriatiu obvodu a zariadenia.

2. Ochrana proti skratu: Keď dôjde ku skratu v obvode, miniatúrny istič STM10-63 okamžite preruší obvod, aby sa zabránilo poškodeniu obvodu a zariadenia skratovým prúdom.

3. Ochrana pred únikom (niektoré MCB majú túto funkciu): v prípade MCB s ochranou proti úniku, keď dôjde k úniku v okruhu, miniatúrny istič STM10-63 rýchlo preruší okruh, aby bola chránená osobná bezpečnosť.

Princíp činnosti MCB

MCB zvyčajne obsahujú vo vnútri tepelný magnetický alebo elektronický detektor vypnutia, ktorý sa používa na detekciu zmien prúdu v obvode. Keď je prúd abnormálny, úderník spustí vypínací mechanizmus MCB, čo spôsobí, že miniatúrny istič STB1-63 rýchlo preruší obvod.

1. Tepelný magnetický úderník: Využíva teplo generované pri prechode prúdu cez vodič na spustenie vypnutia. Keď je prúd príliš veľký, vodič sa zahreje, čo spôsobí ohyb bimetalu vo vnútri termomagnetickej úderky, čím sa spustí vypínací mechanizmus.

2.Elektronický úderník: Využíva elektronické súčiastky na detekciu zmien prúdu a ovládanie činnosti vypínacieho mechanizmu. Keď sa zistí abnormálny prúd, elektronický úderník vyšle signál do vypínacieho mechanizmu, aby prerušil obvod.

Aplikačné scenáre MCB

MCB sú široko používané v elektrických systémoch v obytných, komerčných a priemyselných oblastiach na ochranu obvodov a zariadení pred poškodením spôsobeným abnormálnymi prúdmi. Zvyčajne sa inštalujú do rozvodných skríň, rozvádzačov alebo ovládacích skríň a používajú sa ako hlavný vypínač alebo odbočovací vypínač obvodu.

Výber a inštalácia MCB

1.Výber: Pri výbere MCB musíte zvážiť faktory, ako je menovitý prúd obvodu, úroveň napätia, ochranné charakteristiky a či je potrebná ochrana proti úniku. Je tiež dôležité zabezpečiť, aby vybraný miniatúrny istič STB1-63 vyhovoval miestnym normám a predpisom o elektrickej bezpečnosti.

2. Inštalácia: Miniatúrny istič STB1-63 by mal byť inštalovaný v suchom, vetranom prostredí bez korozívnych plynov a uistite sa, že je správne a bezpečne zapojený. Počas inštalácie je potrebné dodržiavať príslušné elektrické bezpečnostné predpisy a prevádzkové postupy.
