Smart Circuit istič

Inteligentný istič je vysokovýkonné zariadenie na ochranu elektrickej ochrany, ktoré sa používa hlavne na ochranu dôležitého zariadenia v energetickom systéme pred poškodením spôsobeným skratom, preťažením alebo inými neobvyklými podmienkami. Kombinuje ochrannú funkciu tradičného ističa s modernou inteligentnou technológiou s cieľom realizovať monitorovanie stavu obvodu v reálnom čase, inteligentnú kontrolu a vzdialenú komunikáciu.

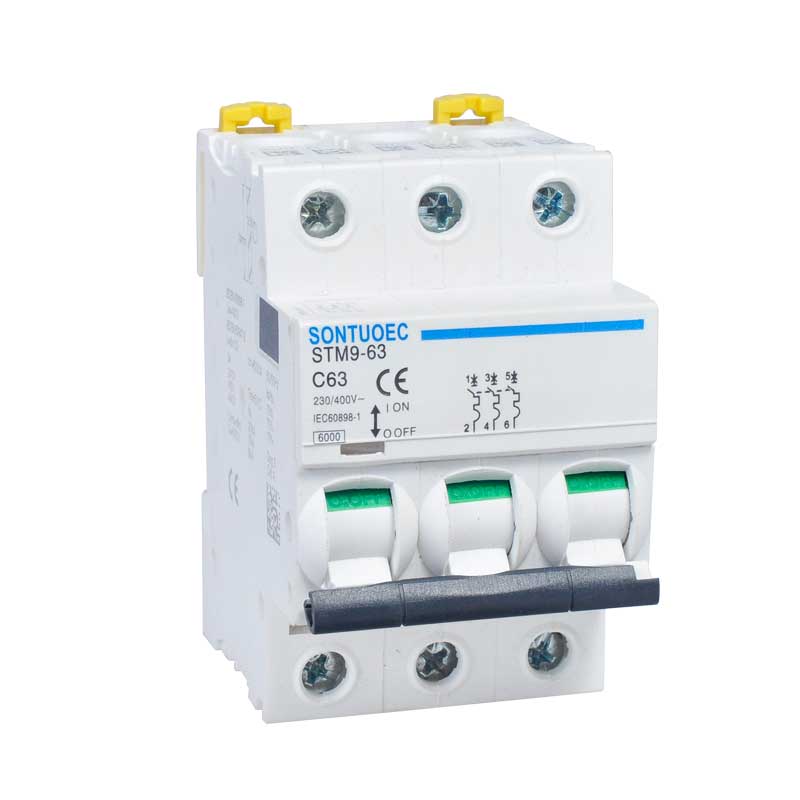

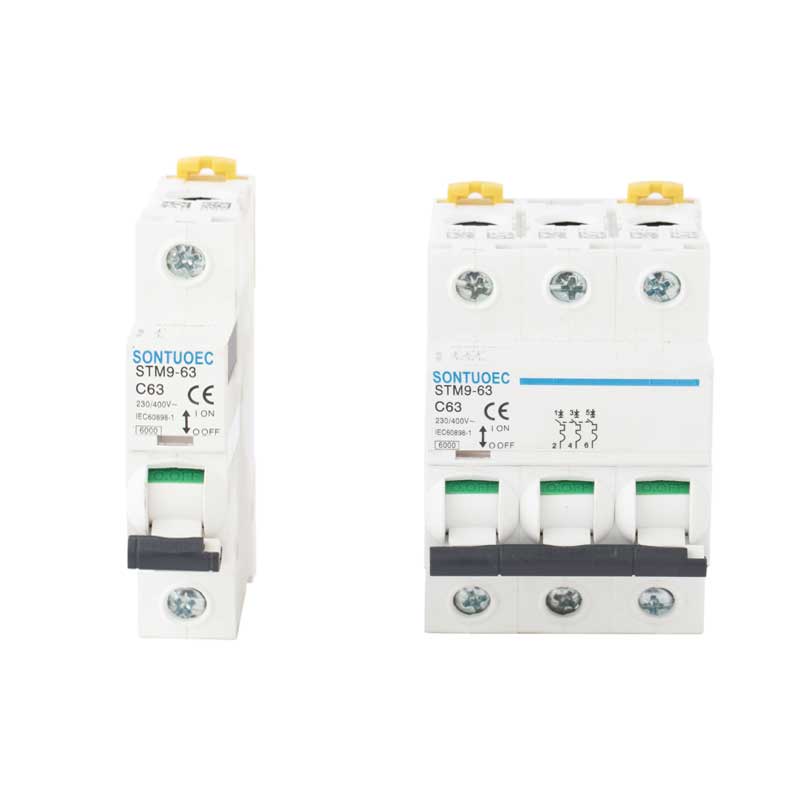

Model:STM9-63

Odoslať dopyt

Popis produktu

Norma		IEC/EN 60898-1
Elektrický funkcie	Menovaný prúd v	A	1,2,4,610,16,20,25,32,40,50,63a
	Póly	P	1p, 2p, 3p, 4p
	Menovité napätie UE	V	AC 240/415
	UI izolačné napätie	V	500
	Menovitá frekvencia	Hz	50/60
	Menené lámanie kapacity	A	6000, 10000a
	Vymenovaný impulz vydrží napätie (1,2/50) UIMP	V	4000
	Dielektrické testovacie napätie v Ind.freq.for 1 min	Kv	2
	Stupeň znečistenia		2
	Termo-magnetické vydanie charakteristický		B, C, D
Mechanický funkcie	Elektrická životnosť	t	4000
	Mechanická životnosť	t	10000
	Ochranný titul		IP20
	Referenčná teplota pre nastavenie tepelného prvku	° C	30
	Okolitá teplota (s denným priemerom ≤ 35 ° C)	° C	-5 ~+40 (špeciálna aplikácia prosím pozri korekciu kompenzácie teploty)
	Úložisko	° C	-25 ~+70
Inštalácia	Typ pripojenia terminálu		Prípojka
	Horná/spodná časť svorky pre kábel	mm2	25
	Horná/spodná časť svorky pre kábel	Awg	18-3
	Horná/spodná časť terminálnej veľkosti pre prípojka	mm2	25
	Horná/spodná časť terminálnej veľkosti pre prípojka	Awg	18-3
	Utiahnutie krútiaceho momentu	N*m	2
	Utiahnutie krútiaceho momentu	L-LBS	18
	Montáž		na Din Rail EN 60715 (35 mm) rýchleho klipového zariadenia
	Spojenie		Zhora a dole

Hlavné funkcie

Ochrana skratu: Ak dôjde k skratu v napájacom systéme, interpret Smart Circuit môže rýchlo odrezať prúd, aby chránil zariadenie pred poškodením.

Monitorovanie a analýza údajov v reálnom čase: Prostredníctvom vstavaných senzorov a inteligentných algoritmov môže inteligentný istič monitorovať stav obvodu v reálnom čase, zhromažďovať a analyzovať údaje a poskytovať podporu rozhodovania pre optimálnu prevádzku napájacieho systému. Ovládanie a komunikácia o regulácii a komunikácia inteligentných obvodov podporuje diaľkové ovládanie a komunikačné funkcie, ktoré umožňujú používateľom na odlišné monitorovanie stavu obvodu, upravte ochranu ochrany alebo vykonávajú kontrolu s chybami.

Technické vlastnosti

Digitalizované rozhranie: Inteligentný istič má digitalizované rozhranie, ktoré môže prenášať informácie o pozícii, informácie o stave, prelomenie a zatváracie príkazy atď. Prostredníctvom siete, realizujúce rýchly prenos a zdieľanie informácií.

Inteligentné rozpoznávanie a úpravy: Keď systém zlyhá, interpret Smart Circuit môže automaticky rozpoznať typ poruchy a upraviť parametre operačného mechanizmu na získanie pohybových charakteristík, ktoré sú kompatibilné so súčasným pracovným stavom systému, čím sa zabezpečí rýchle a presné odrezanie poruchového prúdu.

Vysoká spoľahlivosť: Inteligentný istič sa vyrába s pokročilou technológiou a materiálmi, ktoré majú vysokú spoľahlivosť a stabilitu a môže dlho pôsobiť v drsnom pracovnom prostredí stabilne.
