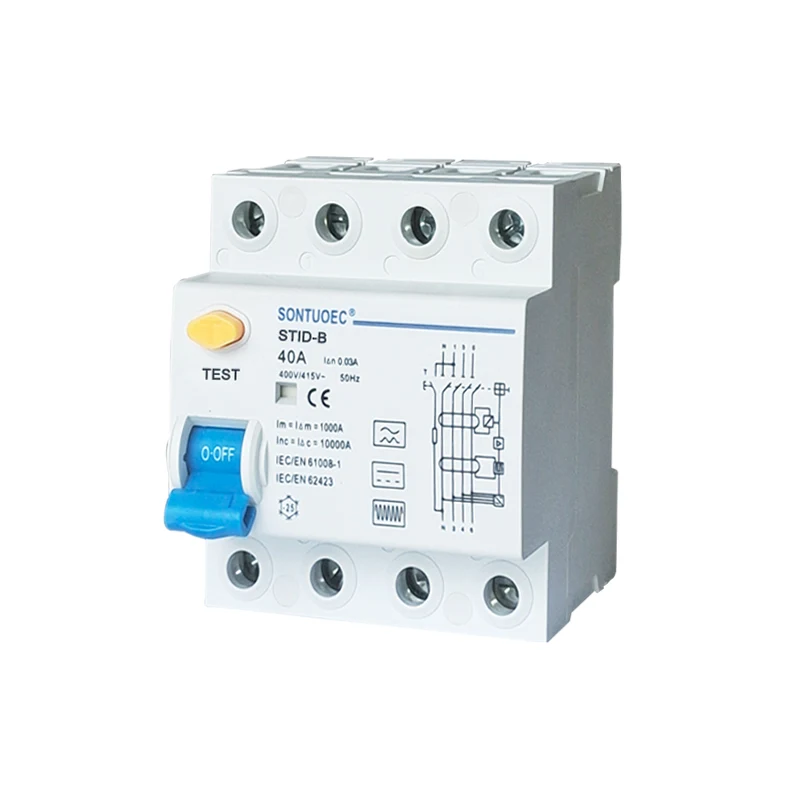

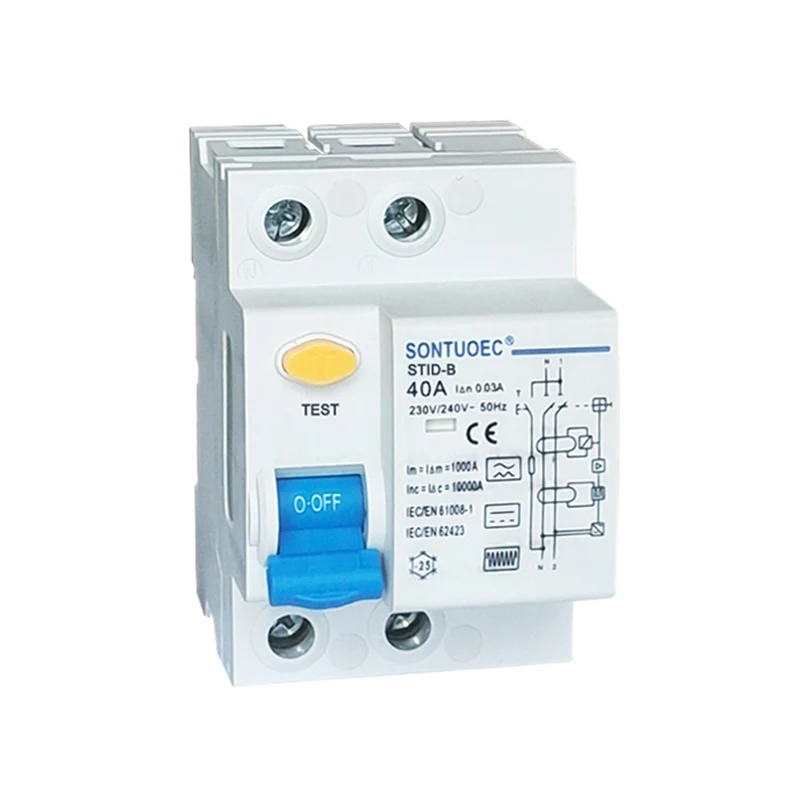

RCCB B Model Zostatkový prúd istič obvodu

RCCB B Model Residual prúd Oprič obvodu chráni v prípade neobvyklého poruchového prúdu v trojfázových sieťach. Zvyčajne sa používa v oblasti dobíjania stanice, lekárskych prístrojov a prístrojov, ovládačov a variabilných rýchlostných jednotiek, nabíjania cesto a invertorov (DC) ... STID-B sú vyhovujúce IEC/EN61008-1 a IEC/EN62423.

Model:STID-B

Odoslať dopyt

Popis produktu

Elektrický Funkcia	Norma		IEC/EN62423 & IEC/EN61008-1
	Typ (vlnová forma úniku Zeme snímaná)		B
	Menovaný prúd v	A	25,40,63
	Póly	P	1p+n, 3p+n
	Menovité napätie UE	V	IP+N: 230/22V; 3P+N: 400/415V
	Menené citlivosť i n	A	0,03,0,1,0,3
	UI izolačné napätie	V	500
	Hodnotené zvyškové výroby a	A	500 (in = 25a/40a)
	prelomová kapacita i m	A	630 (in = 63a)
	Skratový prúd i c	A	10000
	Poistka SCPD	A	10000
	Čas prerušenia pod i n	s	≤0.1
	Menovitá frekvencia	Hz	50
	Menovité impulz vydržia napätie (1,2/5.0) UIMP	V	4000
Mechanicai funkcie	Dielektrické testovacie napätie v Ind. Fred. na 1 min.	kv	2.5
	Stupeň znečistenia		2
	Elektrická životnosť		2000
	Mechaniciai iife		10000
	Indikátor prúdu poruchy		Áno
	Ochranný titul		IP20
	Okolitá teplota (s denným priemerom 35)	° C	-40 ~+55 ° C
	Úložisko	° C	-40 ~+70 ° C

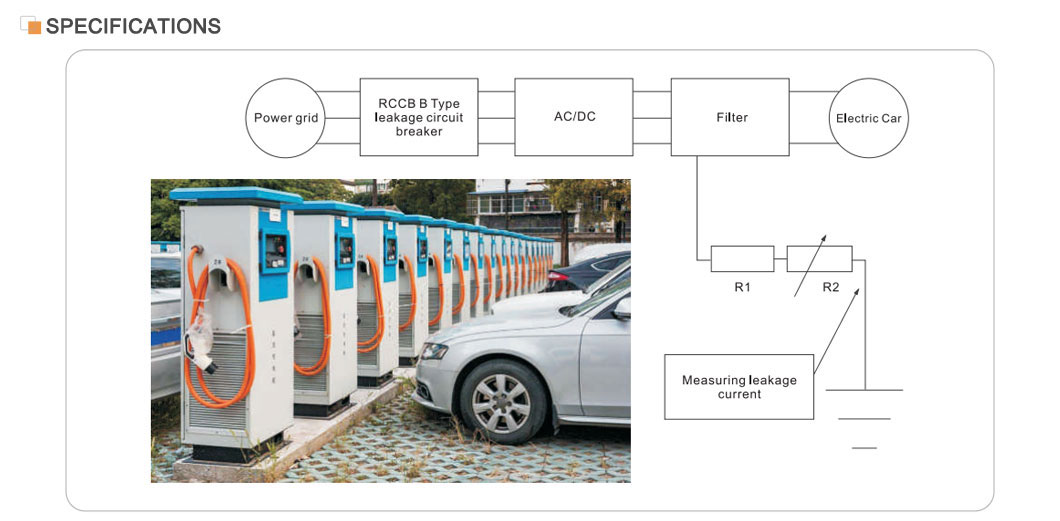

Púria sa obvod RCCB B RCCB B RCCB B je vhodný pre typ A a je tiež vhodný na vyhladenie zvyškových prúdov DC, zvyškových prúdov DC, ktoré môžu vzniknúť z usmerňovacích obvodov a vysokofrekvenčných zvyškových prúdov striedavého prúdu. Poskytuje ochranu v prípade kontinuálnych porúch v trojfázových sieťach. Stid-B sa bežne používa v oblastiach nabíjacích staníc, zdravotníckych zariadení a nástrojov, ovládačov a jednotiek s premenlivou rýchlosťou, nabíjačkami a meničmi batérií (DC). Stid-B je v súlade s normami IEC/EN61008 a IEC/EN62423.

Hlavné vlastnosti

Menovaný prúd: 40A, vhodný pre väčšie prúdové elektrické systémy.

Ochrana proti úniku: S vysokou citlivosťou a presnosťou môže zistiť priechodný prúd a odrezať napájanie vo veľmi krátkom čase.

Bezpečnostná výkonnosť: Zodpovedá medzinárodným normám, ako sú IEC/EN61008.1 a GB16916.1, čo zabezpečuje bezpečnosť a spoľahlivosť produktu.

Rozsah uplatňovania: široko používaný v priemyselných, obchodných, výškových a civilných budovách na zabezpečenie komplexnej ochrany pre elektrický systém.

Prevádzka

RCCB B Model Residual Prúdový istič je založený na transformátore nulového sekvenčného prúdu. Každá fáza vodivosti prechádza cez transformátor nulového sekvenčného prúdu, ktorého sekundárna strana je pripojená k elektromagnetickej zaťaženiu. Za normálnych podmienok je vektorový súčet fázových prúdov cez transformátor nulového sekvenčného prúdu nula, takže tok cez transformátor je nula, sekundárne výstupné napätie je tiež nulové a istič nebude fungovať. Akonáhle sa však prúd úniku zvýši a poháňa sekundárne bočné výstupné napätie, aby sa rástol na určitú úroveň, elektromagnetické uvoľňovanie sa aktivuje, čím vedie k prevádzkovému mechanizmu, aby pôsobil a odpojil kontakty pripojené k zdroju napájania, čím sa realizuje ochrana úniku.

Výber a inštalácia

Výber: Pri výbere RCCB by sa mali zvážiť parametre, ako je menovité napätie, menovité prúd, prúdový prúd a čas pôsobenia elektrického systému. Je tiež potrebné zvoliť vhodnú RCCB podľa typu požadovanej ochrany (napr. Priama ochrana kontaktu alebo nepriama ochrana kontaktu).

Inštalácia: RCCB by sa mala nainštalovať na prichádzajúci koniec elektrického systému alebo na vetve, aby sa zabezpečila úplná ochrana celého elektrického systému alebo konkrétneho vetvy. Počas inštalácie by sa mali prísne dodržiavať príslušné štandardy a kódy, aby sa zabezpečilo správne pripojenie a spoľahlivú prevádzku RCCB.
