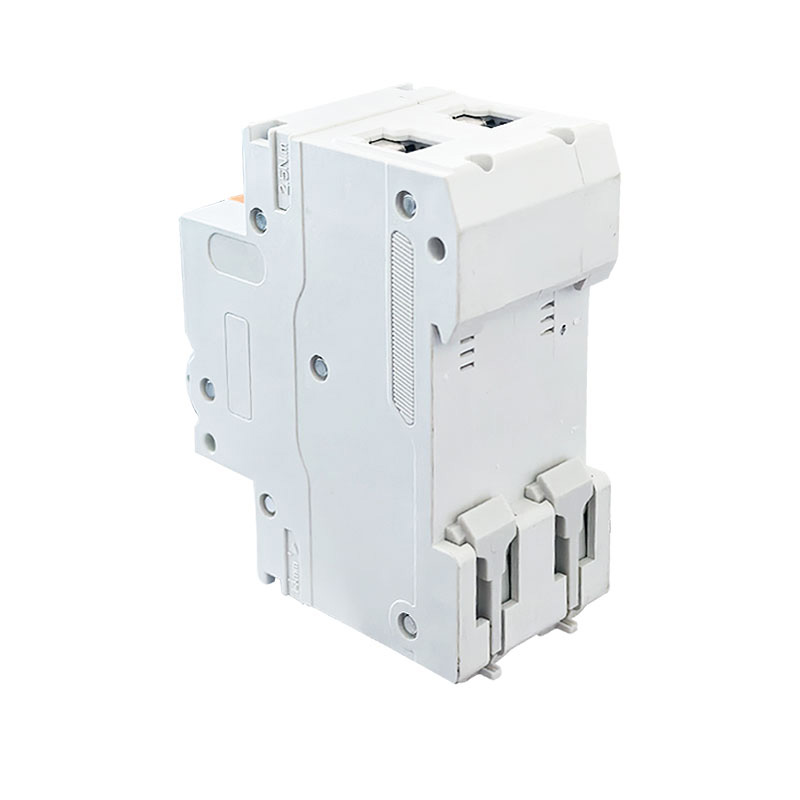

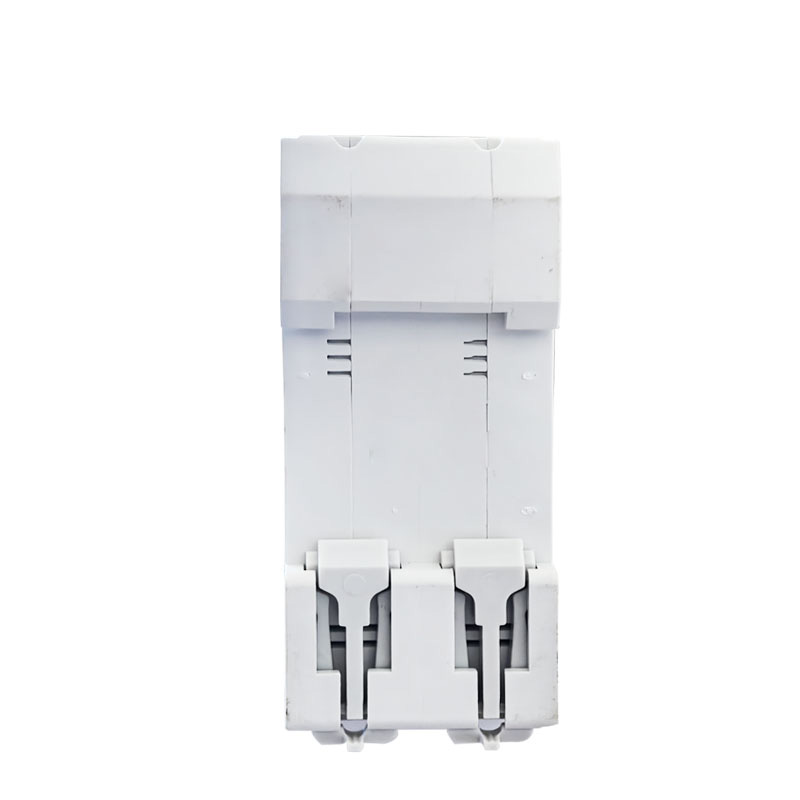

RCBO B Model 2p 4p Zostatkový prúd ističa obvodu

Sontuoec sú jedným z čínskych dodávateľov/ výrobcov RCBO B Model 2p 4p 4p Model Restačný prúd sa spracováva na type A a navyše pre plynulé zvyškové prúdy DC, zvyšné DC prúdy, ktoré môžu výsledkom nápravných obvodov a vysokofrekvenčných zvyškových prúdov AC. Zvyčajne sa používa v oblasti dobíjania stanice, lekárskych prístrojov a nástrojov, ovládačov a jednotiek s premenlivou rýchlosťou, nábojmi na cestách a meničmi (DC) ... STRO6-80B sú v súlade so štandardom IEC/EN61009-1 a IEC/EN62423.

Model:STRO6-80B

Odoslať dopyt

Popis produktu

Špecifikácie:

Elektrický Funkcia	Norma		IEC/61009-1; a IEC/EN62423
	Typ (vlnová forma úniku Zeme snímaná)		B (elektronický typ)
	Menovaný prúd v	A	6,10,16,20,25,32,40,63,80a
	Póly	P	1p+n, 3p+n
	Menovité napätie UE	V	IP+N: 230/240V; 3p+n: 400/415V
	Menené citlivosť i n	A	0,03,0,1,0,3
	UI izolačné napätie	V	500
	Hodnotené zvyškové výroby a	A	500 (in = 25a/40a)
	prelomová kapacita i m	A	630 (in = 63a)
	Skratový prúd i c	A	10000
	Poistka SCPD	A	10000
	Čas prerušenia pod i n	s	≤0.1
	Menovitá frekvencia	Hz	50
	Menovité impulz vydržia napätie (1,2/5.0) UIMP	V	4000
Mechanicai funkcie	Dielektrické testovacie napätie v Ind. Fred. na 1 min.	kv	2.5
	Stupeň znečistenia		2
	Elektrická životnosť		2000
	Mechaniciai iife		10000

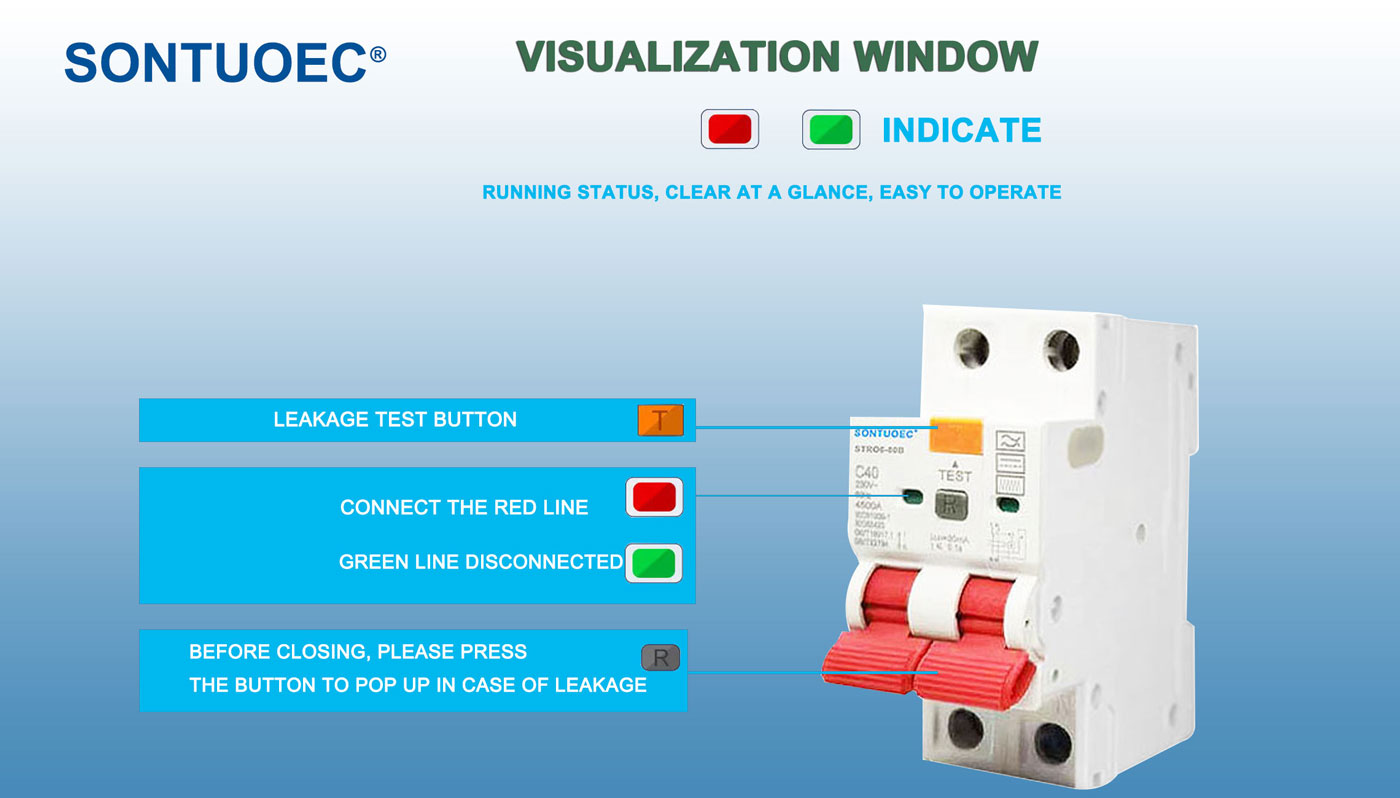

	Indikátor prúdu poruchy		Áno
	Titul ochrany		IP20
	Okolitá teplota (s denným priemerom 35)	° C	-40 ~+55 ° C
	Úložisko	° C	-40 ~+70 ° C

RCBO STRO6-80B Existuje niekoľko hlavných funkcií nasledovne

Ochrana proti preťaženiu: Keď prúd v obvode prekročí menovadlá hodnota RCBO STRO6-80B, automaticky odreže obvod v stanovenom časovom období, aby sa zabránilo prehriatiu obvodu a zariadenia, čím sa vyhlo požiaru a poškodeniu.

Ochrana skratu: Ak dôjde k skratu v obvode, RCBO STRO6-80B RCBO rýchlo odreže obvod, aby sa zabránilo tomu, aby skratový prúd spôsobil vážne poškodenie obvodu a zariadenia.

Ochrana proti úniku: RCBO STRO6-80B RCBO je schopný detegovať zvyškový prúd (t. J. Prúd úniku) v obvode. Keď zvyškový prúd presahuje prahovú hodnotu, RCBO B Model 2p 4p 4p ističa obvodu odreže obvod vo veľmi krátkom časovom období, aby sa zabránilo elektrickým nehodám a elektrickým požiarom.

Princíp činnosti RCBO STRO6-80B

RCBO STRO6-80B obsahuje interný detektor tepelného magnetického výletu (pre preťaženie a ochranu skratu) a detektor zvyškového prúdu (pre ochranu pred únikom). Ak je prúd alebo zvyškový prúd v obvode abnormálny, zodpovedajúci útočník spustí zakopnutie mechanizmu RCBO STRO6-80B, takže obvod rýchlo odreže.

1. Magnetický výlet: Využíva teplo a magnetické pole generované, keď prúd prechádza vodičom, aby sa zakopnutie spustil. Keď je prúd príliš vysoký, vodič sa zahrieva a generuje magnetické pole, čo spôsobuje, že bimetal vo vnútri tepelného magnetického útočníka sa ohýba alebo magnet, aby prilákal železné jadro, čím sa spúšťa mechanizmus zakopnutia.

2.Residuálny prúd detektora: Využíva transformátor nulového sekvenčného prúdu na detekciu zvyškového prúdu v obvode. Keď zvyškový prúd prekročí prahovú hodnotu, detektor zvyškového prúdu pošle signál do mechanizmu zakopnutia na odrezanie obvodu.

Funkcie Stro6-80B RCBO

Multifunkčná integrácia: RCBO STRO6-80B integruje preťaženie, skratky a ochranu proti úniku, čo zjednodušuje konštrukciu a inštaláciu elektrických systémov.

Vysoká citlivosť: RCBO STRO6-80B dokáže rýchlo detekovať a odrezať abnormálne a zvyškové prúdy v obvode, čo poskytuje spoľahlivú ochranu.

Ľahko sa inštaluje a udržiava: RCBO STRO6-80B sú zvyčajne modularizované pre ľahkú inštaláciu a údržbu.

Vysoká bezpečnosť: RCBO STRO6-80B sú dôsledne testované a certifikované pre vysokú bezpečnosť a spoľahlivosť, aby sa zabezpečila bezpečná prevádzka elektrických systémov.

Aplikačné scenáre RCBO Stro6-80B

RCBO STRO6-80B sa široko používajú v elektrických systémoch v rezidenčných, komerčných a priemyselných odvetviach, najmä v tých, ktoré vyžadujú súčasné preťaženie, ochranu pred únikom skratu a úniku zeme. Zvyčajne sa nainštalujú v distribučných škatuliach, rozvádzačoch alebo kontrolných skriniach, aby sa chránili obvody a vybavenie pred poškodením spôsobeným abnormálnym prúdom a napätím a aby sa zabránilo elektrickej energii.
