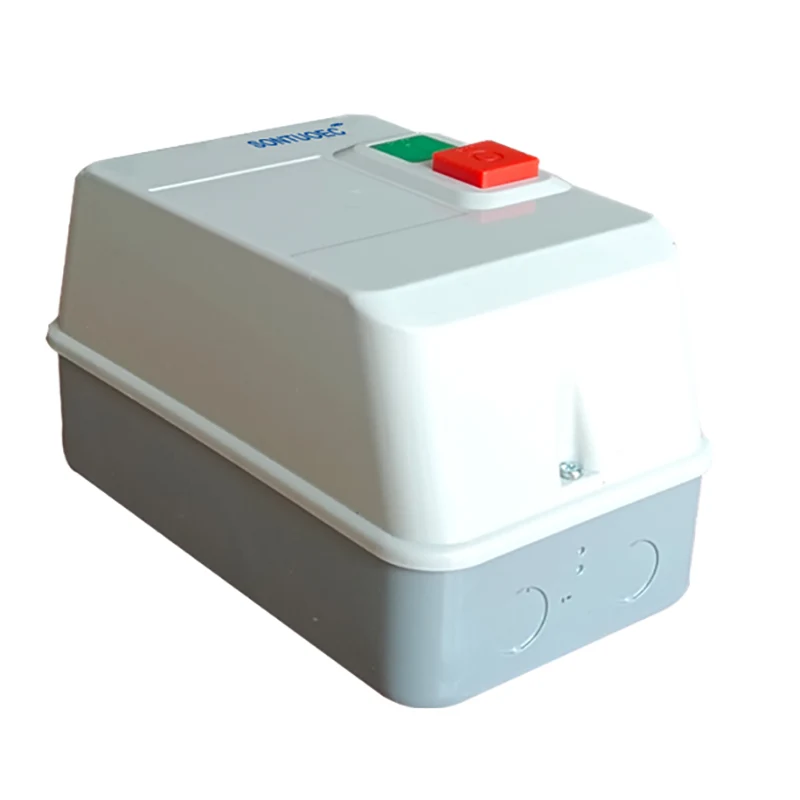

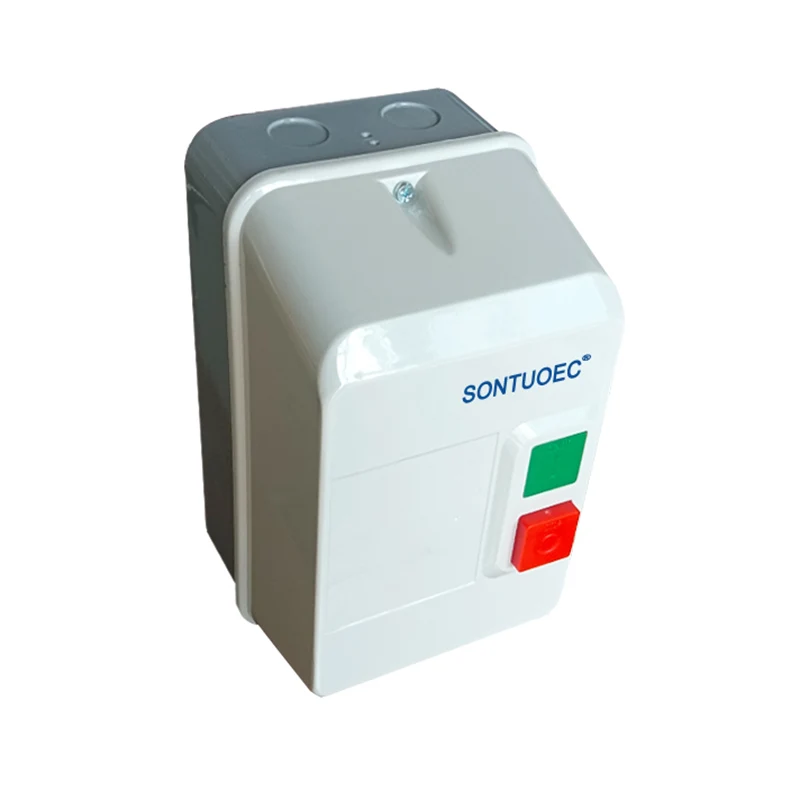

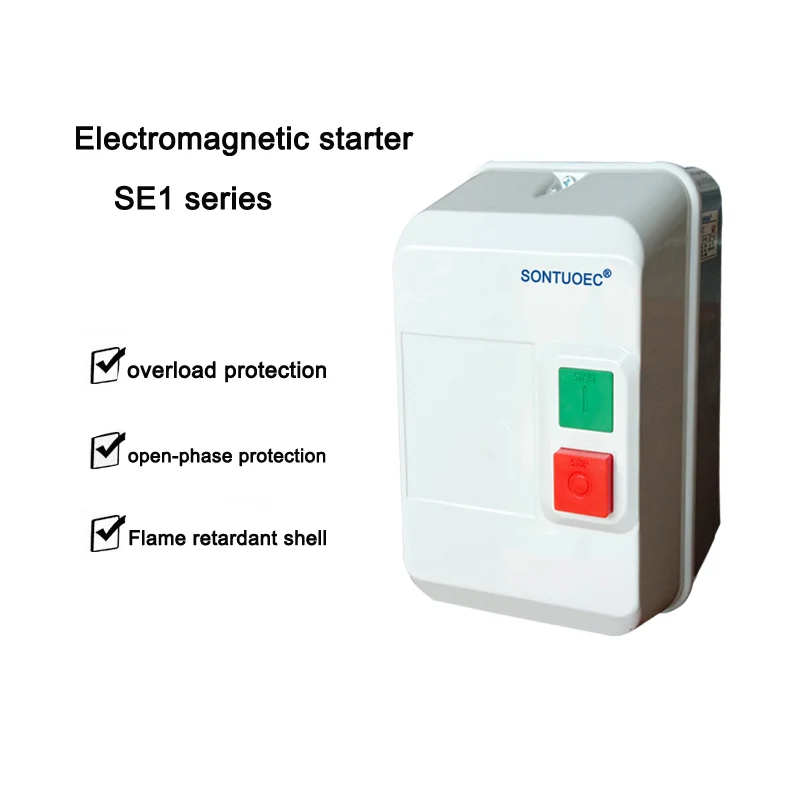

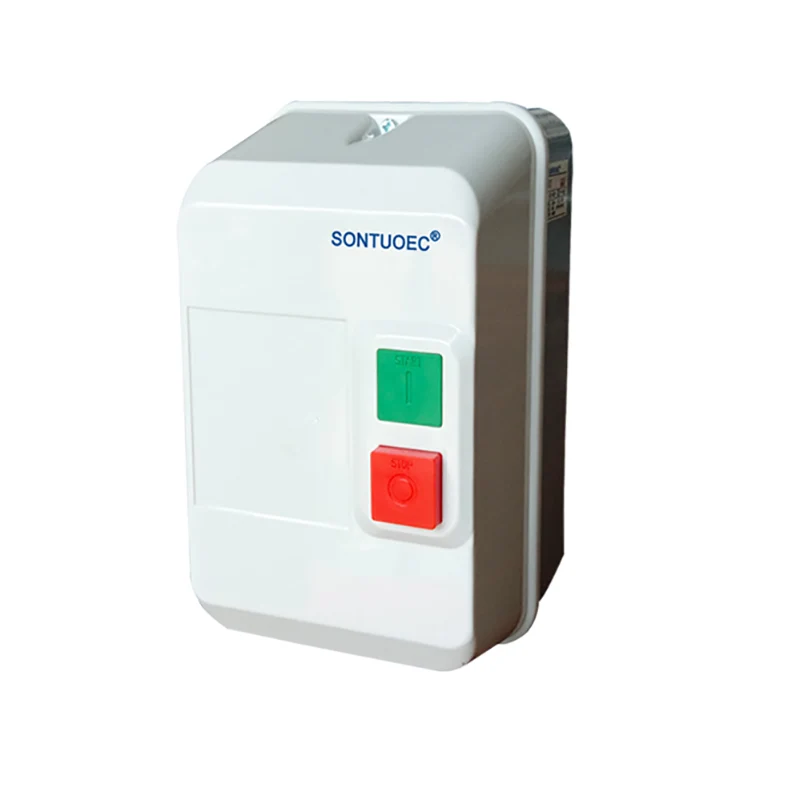

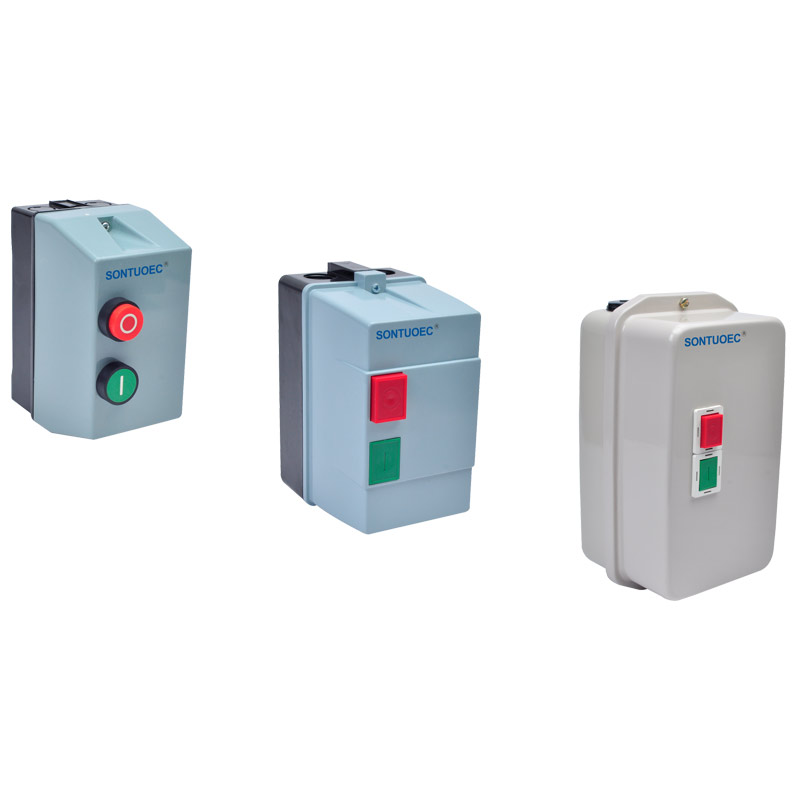

Magnetický štartér (DOL)

Magnetický štartér (DOL) Motor, t.j. magnetický spínač sa používa na riadenie štartu a zastavenie motora (alebo motorov). Magnetické spínače tu zohrávajú kľúčovú úlohu ovládaním zapnutia obvodu podľa zmien vo vonkajšom magnetickom poli, čím sa realizuje riadenie motora.

Odoslať dopyt

Popis produktu

Špecifikácie

Režim produktu a špecificatiol	SLE1-09 a 12	Dvojité v miešanom, chránenom TOLP429 (3) OR, F659 (4)
Ohrada	SLE1-18 a 25	Dvojité v miešanom, chránenom TOLP427 (3) OR, F5577 (4)
	SLE1-32 a 95	Matal, LP65 až 559
Ovládanie (2 tlačidlá kryt krytu)	SLE1-32 a 95	1 Zelené tlačidlo Štart „1“, 1Red Stop/Teset Buttion „O“
Spojenie	SLE1-32 a 95	Elektrické pripojenia výkonu a riadenia

Hlavné technické parametre:

Typ		SLE1-9	SLE1-12	SLE1-18	SLE1-25	SLE1-32	SLE1-40	SLE1-50	SLE1-65	SLE1-80	SLE1-95
KW/HP (AC-3) si udržal výkon (AC-3) IEC60947-4	220V	2.2/3	3/4	4/5,5	5,5/7,5	7,5/10	11/5	15/20	18,5/25	22/35	25/35
KW/HP (AC-3) si udržal výkon (AC-3) IEC60947-4	380V	4/5,5	5,5/7,5	7,5/10	11/15	15/20	18,5/25	22/30	30/40	37/50	45/60
Zadaný prúd (AC-3) GB14048.4	220V	9	12	15	21	26	36	52	63	75	86
Zadaný prúd (AC-3) GB14048.4	380V	9	12	16	21	25	37	43	59	72	85
Zadaný vykurovací prúd (A)			25	32	40	50	60	80		125
Zadané neutarované volage (V) 660
Pomocný kontakt AC-15	Kontakt	norma	1NO				1nc+1nc
	Zadaný prúd (a)	220V	1.6
	Zadaný prúd (a)	380V	0.95
Tepelné relé skaliny		LR2D-1305/1314 (0,63 ~ 1,0/7 ~ 10)	LR2D-1316 (9 ~ 13)	LR2D-1321 (12 ~ 18)	LR2D-1322 (17 ~ 25)	LR2D-1353 (23 ~ 32)	LR2D-3355 (30 ~ 40)	LR2D-3359 (48 ~ 65)	LR2D-3361 (55 ~ 70)	LR2D-3363 (63 ~ 80)	LR2D-3365 (80 ~ 93)
Hodnotenie krytu		LP65

Prevádzka

Princíp prevádzkového motora štartéra magnetického spínača je založený hlavne na vplyve magnetického poľa a pracovného princípu jednosmerného motora. Keď sa vonkajšie magnetické pole priblíži k magnetickému spínaču, vo vnútri spínača spúšťa magnetický snímací prvok (napr. Reed), čo spôsobuje jeho zatvorenie alebo rozbitie kontaktov, čím sa ovládne otvor a zatváranie obvodu. Akonáhle je obvod zatvorený, prúd tečie cez motor, čo spôsobuje, že sa začne rotovať. Na druhej strane DC Motors pracujú na princípe, že pod napájaný vodič sa pohybuje v magnetickom poli pôsobením elektromagnetickej sily.

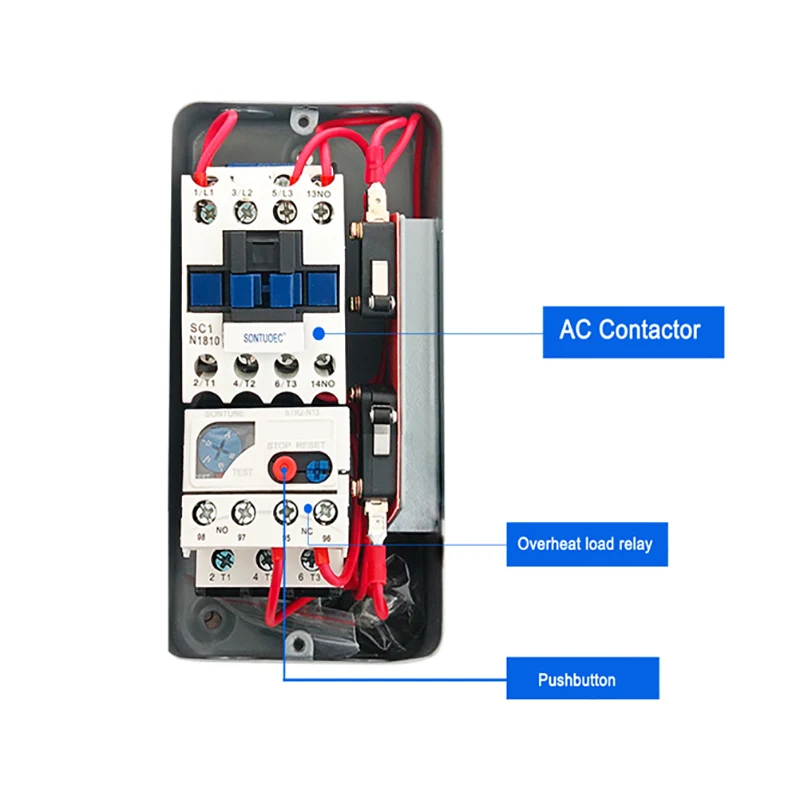

Hlavné komponenty

Magnetický spínač: Zvyčajne pozostáva z magnetického snímacieho prvku a spúšťacieho zariadenia, ktoré sa používa na detekciu externých magnetických polí a na ovládanie ON/OFF obvodu.

Elektrický motor: Zariadenie, ktoré prevádza elektrickú energiu na mechanickú energiu a prostredníctvom rotácie riadi rôzne zariadenia.

Ovládací obvod: Používa sa na prijímanie externých signálov a riadenie pracovného stavu magnetického spínača a motora podľa signálov.
