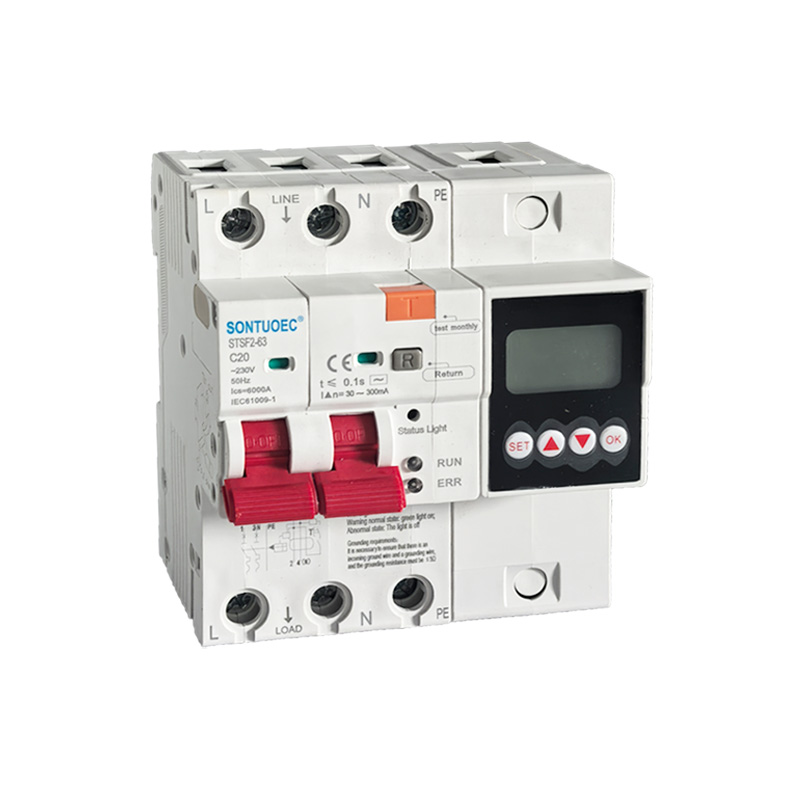

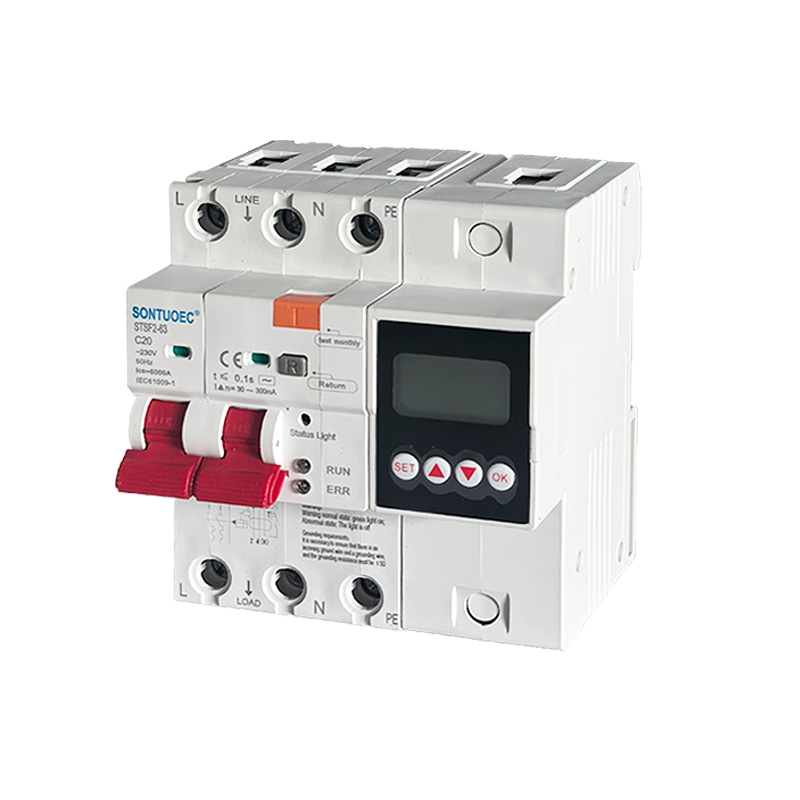

Inteligentná ponorná ochrana proti úniku elektrickým prúdom 220V vzduchový istič

STSF2-63/100 100A 2p 4p Multifunkčný RCBO je vhodný pre AC 50/60Hz, dimenzovaný v obvode s napätím 230V-400V a menovitým prúdom 100A, keď dôjde k zásahu elektrickým prúdom alebo úniku elektrickej siete. Keď únik, prepätie a podpätie dosiahnu nastavené hodnoty, prúdový chránič môže rýchlo fungovať vo veľmi krátkom čase a rýchlo prerušiť napájanie. Keď monitorovacia teplota prúdového chrániča dosiahne nastavenú hodnotu, monitorovací uzemňovací vodič nie je pripojený. Po pripojení produkt vydáva zvuk alarmu na ochranu bezpečnosti personálu a elektrických zariadení a môže sa mu vyhnúť Zabráňte poškodeniu zariadenia spôsobenému prepätím v elektrickej sieti. Má funkcie ochrany proti preťaženiu, skratu, úniku, prepätiu Funkcie ochrany proti podpätiu a prehriatiu možno za normálnych okolností použiť aj na občasné zapínanie a vypínanie elektrických zariadení Svetelné okruhy, vhodné najmä pre priemyselné a komerčné rozvody osvetlenia. Produkt má malý objem, kompaktnú štruktúru a lepšiu nákladovú efektívnosť ako iné podobné produkty. Má krásny vzhľad, Vysoká vypínacia schopnosť z neho robí dobrú voľbu pre distribúciu elektrickej energie v domácnosti. Tento produkt je v súlade s normami GB/T 16917.1 a IEC 61009-1 a získal certifikáciu CE.

Model:STFS2-63

Odoslať dopyt

Popis produktu

ŠPECIFIKÁCIE:

Elektrické funkcie	Štandardné	Jednotka	IEC/EN 61009-1
	Režim		Elektronický typ
	Typ (snímaný tvar vlny zemného úniku)		AC
	Termomagnetická charakteristika uvoľnenia		B, C, D
	Menovitý prúd ln	A	6-100A(6,10,16,20,25,32,40,63;80,100A) Nastaviteľné
	Poliaci	P	1P+N, 3P+N
	Menovité napätie Ue	V	AC 230, 400 (nastaviteľné)
	Menovitá citlivosť I△n	A	30-300 mA (30, 100, 300 mA) Nastaviteľné
	Menovitá zvyšková vypínacia a vypínacia kapacita l△m	A	500
	Menovitá skratová kapacita Icn	A	6000
	Prestávka pod I△n	S	≤0,1
	Menovitá frekvencia	Hz	50/60
	Menovité impulzné výdržné napätie (1,2/50) Uimp	V	4000
	Dielektrické skúšobné napätie pri ind.Freq po dobu 1 min	kV	2
	Izolačné napätie Ui	V	250
	Stupeň znečistenia		2
Other	Ochrana proti prepätiu/podpätiu;	a	Ochrana proti teplote ; Fire-alwarm a iné
Mechanické vlastnosti	Elektrická životnosť		4000
	Mechanická životnosť		10000
	Indikátor poruchového prúdu		ÁNO
	Stupeň ochrany		IP20
	Teplota okolia	ºC	-5~+40 (Špeciálna aplikácia, pozri
	(s denným priemerom≤35ºC)	ºC	korekcia teplotnej kompenzácie)
	Skladovacia teplota	ºC	-25~+70
Inštalácia	Typ pripojenia terminálu		Káblová/kolíková prípojnica/prípojnica typu U

	Veľkosť terminálu horná/spodná časť pre kábel	mm2	25
	Veľkosť terminálu horná/spodná časť pre kábel	AWG	18-5
	Veľkosť koncovky horná/spodná pre prípojnicu	mm2	25
	Veľkosť koncovky horná/spodná pre prípojnicu	AWG	18-3
	Montáž		Na DIN lištu EN 60715 (35 mm) pomocou rýchloupínacieho zariadenia
	Pripojenie		Z vrchu

TEPLOTA OKOLITÉHO VZDUCHU:

1. Teplota okolitého vzduchu nesmie byť nižšia ako -5 1C, nie vyššia ako +40 C a denná priemerná hodnota nesmie presiahnuť +35 C.

2. Nadmorská výška: Nadmorská výška miesta inštalácie nesmie presiahnuť 2000 m.

3. Atmosférické podmienky

Vzduch je čistý a pri maximálnej teplote +40 °C nie je relatívna vlhkosť vzduchu vysoká Viac ako 50 %. Vyššia relatívna vlhkosť je povolená pri nižších teplotách, napríklad pri +20 C,

Relatívna vlhkosť by nemala presiahnuť 90%. Kvôli občasnej miernej kondenzácii spôsobenej teplotnými zmenami je potrebné venovať pozornosť prijatiu vhodných opatrení.

4. Kategória inštalácie Kategórie inštalácie sú 1I a III

Prúd a počet pólov

100A: To znamená, že RCBO je dimenzovaný na 100 ampérov. Menovitý prúd je maximálna hodnota prúdu, ktorý môže istič prenášať nepretržite bez toho, aby spôsobil prehriatie alebo poškodenie.

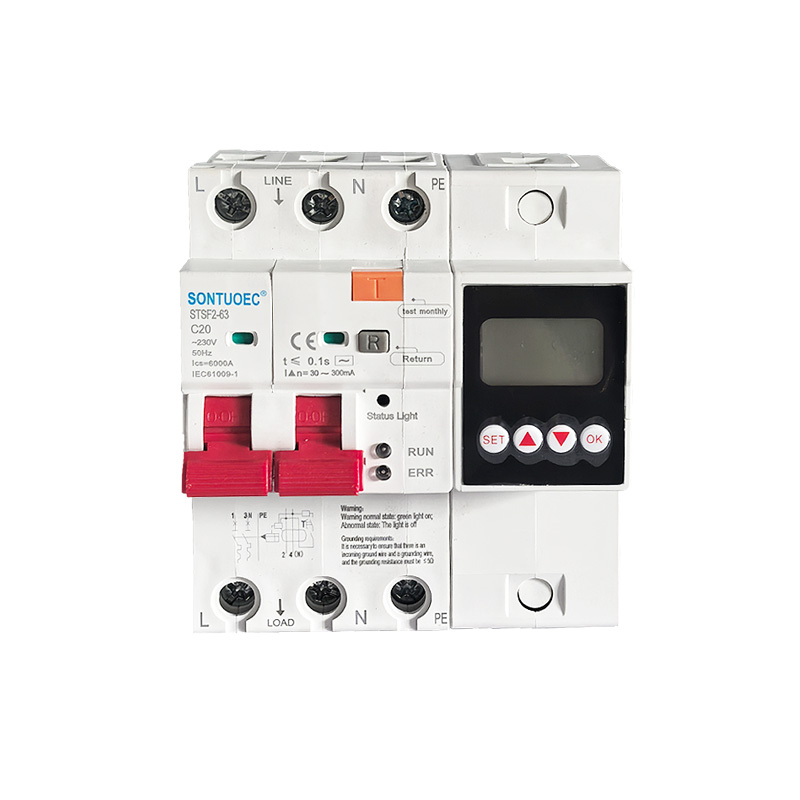

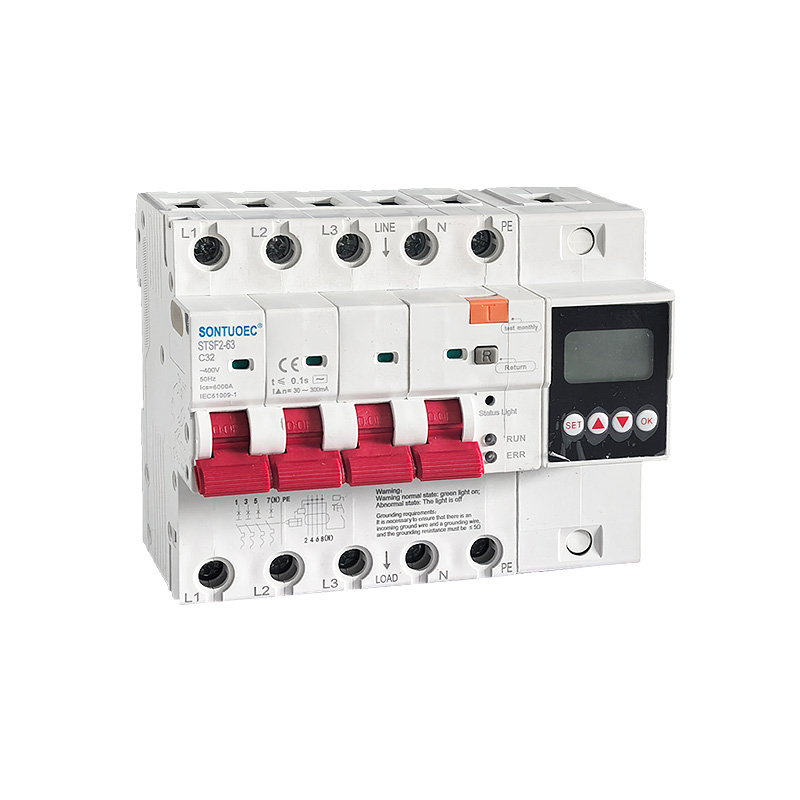

2p, 4p: „p“ tu predstavuje počet pólov, t.j. počet fáz obvodu, ku ktorým je možné pripojiť istič. 2p znamená, že istič môže byť pripojený k dvom fázam obvodu (zvyčajne Fire a Zero), zatiaľ čo 4p znamená, že môže byť pripojený k štyrom fázam obvodu (zvyčajne trojfázový Fire a Zero).

Multifunkčný

Multifunkčný znamená, že tento 100A 2p 4p multifunkčný RCBO je vybavený rôznymi ochrannými funkciami. Okrem základnej ochrany proti preťaženiu a skratu môže poskytnúť aj ochranu proti úniku, podpäťovú ochranu, prepäťovú ochranu atď. teplotná ochrana，Alarm vniknutia vody，Nastaviteľný prúd a napätie，Tieto ochrany umožňujú RCBO poskytovať komplexnejšiu ochranu obvodov a zariadení.

POZOR!

Výstraha normálny stav: zelené svetlo svieti;

Abnormálny stav: Svetlo je vypnuté

Požiadavky na uzemnenie:

Je potrebné zabezpečiť, aby bol privádzaný uzemňovací vodič a uzemňovací vodič a uzemňovací odpor musí byť s 5Q!

Aplikačný scenár

Pretože RCBO má rôzne ochranné funkcie, často sa používa v obvodoch, ktoré vyžadujú osobnú bezpečnosť, ako sú elektrické obvody na osvetlenie, slabé napájanie a elektrické spotrebiče v domácnostiach a na verejných miestach. Tieto miesta sú často charakterizované vodou a vlhkosťou, čo môže ľahko spôsobiť netesnosti. Okrem toho možno RCBO použiť aj v priemyselných elektrických systémoch, kde je nevyhnutná bezpečnosť ľudí, ako sú obvody na ovládanie periférneho svetla, radarové systémy a nástroje na geologický prieskum.
