Stykač pre domácnosť

Strávky STH8-100 Series House House House sú primárne navrhnuté pre AC 50 Hz (alebo 60 Hz), s menovitým prevádzkovým napätím až do 400 V. Majú hodnotený prevádzkový prúd až do 100A v rámci kategórie využitia AC-7A a až 40A v rámci kategórie využitia AC-7B. Tieto stykače sa používajú na kontrolu nízkeho alebo mierne induktívneho zaťaženia v bytových a podobných aplikáciách, ako aj na reguláciu motorického zaťaženia domácností. Produkt sa používa hlavne v domácnostiach, hoteloch, bytoch, kancelárskych budovách, verejných budovách, nákupných strediskách, športových miestach atď., Aby sa dosiahli automatizované riadiace funkcie. Dodržiavanie štandardov: IEC61095, GB/T17885.

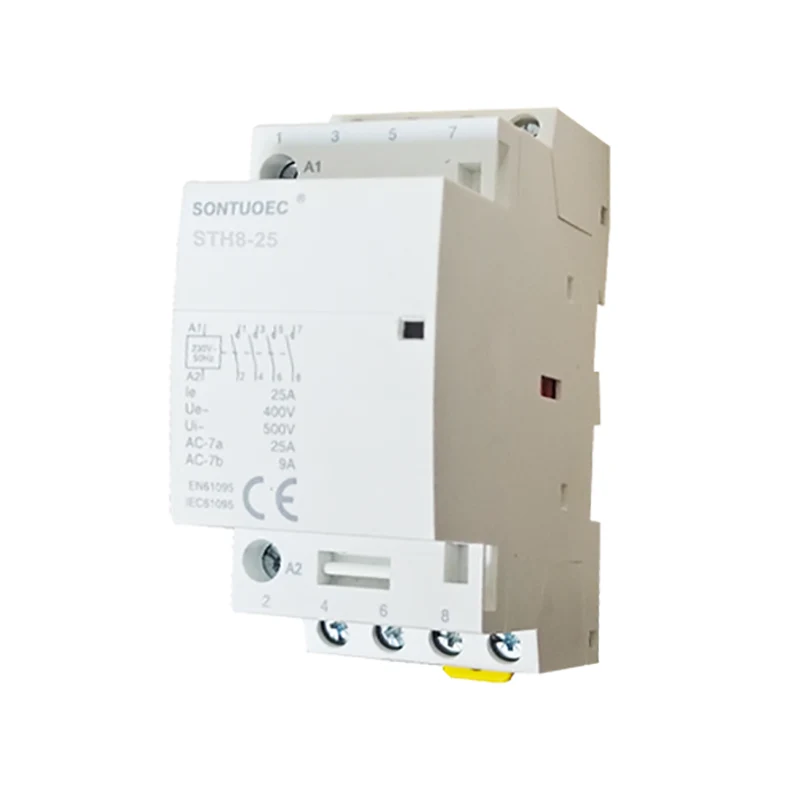

Model:STH8-25

Odoslať dopyt

Popis produktu

Typ	stýčovač
Hodnotenie a	16	20	25	32	40	63	100
Pomoci	Áno
Bctsindikácia pomocný	Áno
Bactc ovládať pomocné žltý sponky	Áno

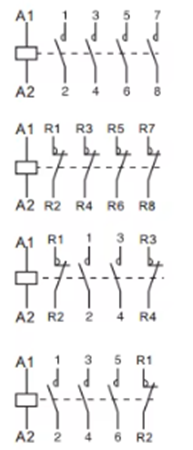

Typ					Šírka v 9 mm moduly
1p	Hodnotenie (LN) Ac-7a	Hodnotenie (LN) Ac-7a	Ovládanie napätie (VAC) (50 Hz)	Kontakt
	16A	6a	24	1NO	2
	20A	7a	110	1nc
	25a	9a	230
2p
	16A	6a	24	2NO	2
	20A	7a	110	1nc+1nc
	25a	9a	230	2nc
	32a	12A	24	2NO	4
	40A	18a	110	1nc+1nc
	63a	25a	230	2nc
	100a	_	24		6
			110	2NO
			230
3p
	16A	6a	24	3NO	4
	20A	7a	110	3nc
	25a	9a	230
	32a	12A	24	3NO	6
	40A	18a	110	3nc
	63a	25a	230
4p
	16A	6a	24	4 No	4
	20A	7a	110	4nc
	25a	9a	230	2NO+2NC 3NO+1NC
	32a	12A	24	4 No	6
	40A	18a	110	4nc
	63a	25a	230	2NO+2NC 3NO+1NC
	100a	_	24	4 No	12
			110
			230

Hlavná štruktúra

Stmagest AC stykača zvyčajne pozostáva z nasledujúcich častí:

Kontaktný systém: vrátane hlavných kontaktov a pomocných kontaktov. Hlavný kontakt sa používa na zapnutie a prerušenie hlavného obvodu, ktorý má zvyčajne väčší menovitý prúd; Pomocný kontakt sa používa na zapnutie a prerušenie riadiaceho obvodu, ktorý má menší menovitý prúd.

Elektromagnetický systém: Skladá sa z železného jadra, armatúry a cievky. Keď je cievka pod napätím, jadro generuje magnetické pole, ktoré priťahuje armatúru a zatvára kontakty; Keď je cievka degradovaná, magnetické pole zmizne, armatúra sa uvoľní a kontakty sú prerušené.

Oblúkové hasenie zariadenia: Používa sa na zhasnutie oblúka, keď sú kontakty odpojené, čo bráni oblúku spôsobiť poškodenie kontaktov.

Shell and Accessories: Shell sa používa na ochranu vnútorných komponentov pred vplyvom vonkajšieho prostredia; Príslušenstvo zahŕňajú montážne držiaky, terminály atď., Ktoré sa používajú na realizáciu inštalácie a zapojenia stykača.

Prevádzka

Pracovný princíp domácich kontaktov AC je založený na zásade elektromagnetickej indukcie. Keď je cievka pod napätím, železné jadro generuje magnetické pole, ktoré priťahuje armatúru a zatvára kontakty; Keď je cievka degradovaná, magnetické pole zmizne, armatúra sa uvoľní a kontakty sú odpojené. Ovládaním energie a deganizácie cievky je možné realizovať diaľkové ovládanie a ochrana obvodov domácností.

Technické parametre

Medzi hlavné technické parametre stykačov domácich striedavov patrí menovité napätie, menovité prúd, menovité frekvencie, spojovacie a lámavé kapacity atď. Výber týchto parametrov by sa mal určiť podľa skutočnej situácie obvodu domácnosti, aby sa zabezpečila normálna prevádzka a bezpečné použitie stykača.

Menené napätie: Vzťahuje sa na úroveň napätia, keď stykač funguje normálne.

Menovitý prúd: Vzťahuje sa na maximálny prúd, ktorý stýkač dokáže dlhú dobu vydržať pod menovitým napätím.

Menovacia frekvencia: Frekvencia napájania, keď stykateľ funguje normálne.

Pripojenie a zlomenie kapacity: Maximálny prúd, ktorý môže stykateľ spoľahlivo pripojiť a zlomiť za určených podmienok.
