Sontuoec Vysoko kvalitný elektronický stykač sa používa hlavne v obvodoch menovité napätie do 660 V, AC 50 Hz alebo 60 Hz, menovité prúd do 95A, na výrobu a lámanie, často štartovanie a reguláciu striedavého motora. V kombinácii s pomocným kontaktným blokom, oneskorením časovača a zariadením strojového prieskumu atď. Sa stáva oneskoreným stykačom, mechanickým prepleteným stykačom, Star-Delta Starter. Keď pracuje spolu so zodpovedajúcim tepelným relé, ktoré môže chrániť obvod preťaženia, zmení sa na elektromagnetický štartér. Kontrastor sa vyrába podľa IEC60947-4-1.

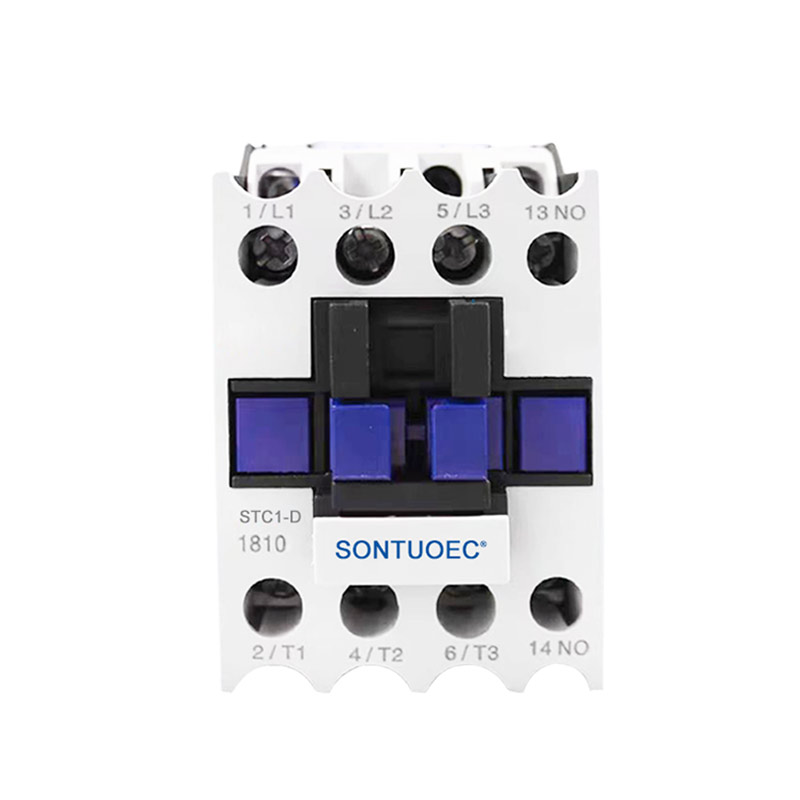

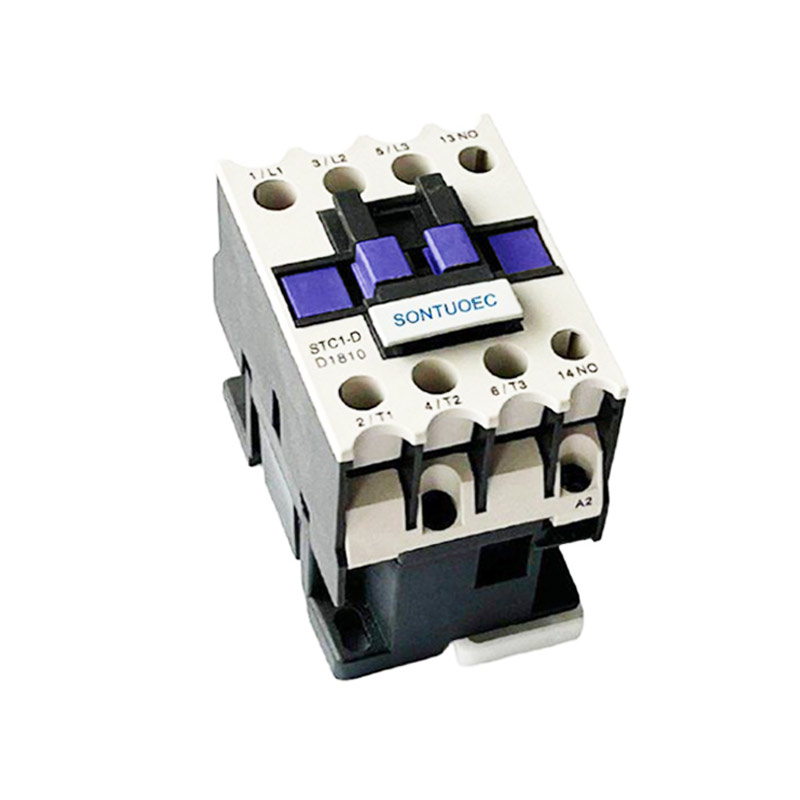

Model:STC1-D

Odoslať dopyt

Popis produktu

Typ		STC1-D09	STC1-D12	STC1-D18	STC1-D25	STC1-D32	STC1-D40	STC1-D50	STC1-D65	STC1-D80	STC1-D95
Hodnotený pracovný prúd (a)	Ac3	9	12	18	25	32	40	50	65	80	95
Hodnotený pracovný prúd (a)	Ac4	3.5	5	7.7	8.5	12	18.5	24	28	37	44
Štandardné hodnotenie výkonu 3-fázové motory 50/60 Hz v kategórii AC-3	220/230V	2.2	3	4	5.5	7.5	11	15	18.5	22	25
	380/400V	4	5.5	7.5	11	15	18.5	22	30	37	45
	415V	4	5.5	9	11	15	22	25	37	45	45
	500 V	5.5	7.5	10	15	18.5	22	30	37	55	55
	660/690V	5.5	7.5	10	15	18.5	30	33	37	45	55
Menovité tepelný prúd (a)		20	20	32	40	50	60	80	80	125	125
Elektrická životnosť	AC3 (x104)	100	100	100	100	80	80	60	60	60	60
Elektrická životnosť	AC4 (x104)	20	20	20	20	20	15	15	15	10	10
Mechanická životnosť (x104)		1000	1000	1000	1000	800	800	800	800	600	600
Počet kontaktov	3p+nie					3p+nc+n

Vlastnosti produktu

Vysoký výkon: Stamitory elektroniky sú navrhnuté tak, aby boli najmenšími, najľahší a najľahší nákladový stykače v priemysle, s prúdovými hodnoteniami do 500 A (pri 85 ° C) a prerušovacou kapacitou 2000a (pri 320 VDC).

Energeticky účinný: Vstavaný šetrič energie Coil Energy pracuje iba s výkonom 1,7 W (pri 12 VDC) a môže obmedziť reverznú elektromotívnu silu (EMF) na 0V.

Bezpečnosť: Produkt je hermeticky zapečatený pre vnútornú bezpečnosť a môže pracovať vo výbušných alebo drsných prostrediach bez oxidácie alebo kontaminácie cievky alebo kontaktov vrátane dlhých období neoperácie.

Univerzálnosť: Voliteľné pomocné kontakty sú k dispozícii na ľahké monitorovanie polohy elektrických kontaktov. Vyznačuje sa tiež flexibilné spojenia cievky/napájania.

Aplikačné scenáre

Stmatáčiky spoločnosti Electronics sa používajú v rôznych aplikáciách, vrátane, ale nielen na:

Systémy batérií: Obzvlášť vhodné pre aplikácie Európskeho spoločenstva (ES), kde sa vyžaduje označenie CE.

Ochrana a prepínanie obvodov: napríklad prepínanie a záloha relé (typ III), ako aj riadenie napätia napätia jednosmerného napätia, ochrana obvodov a bezpečnosť v návrhu AIAG QS9000.

Ostatné priemyselné aplikácie: tiež pre automobilový priemysel, letectvo, komunikačné siete, spotrebiteľskú elektroniku, lekársku a silu.
