Elektronický typ RCCB

Ak zvyškový prúd v obvode prekročí predvolená hodnota, elektronický typ RCCB bude rýchlo pôsobiť na odrezanie obvodu, čím sa zabráni nehodám elektrického nárazu a elektrickým požiarom. Elektronické RCCB používajú elektronické komponenty a mikroprocesory a ďalšie technológie na zabezpečenie väčšej citlivosti a presnosti.

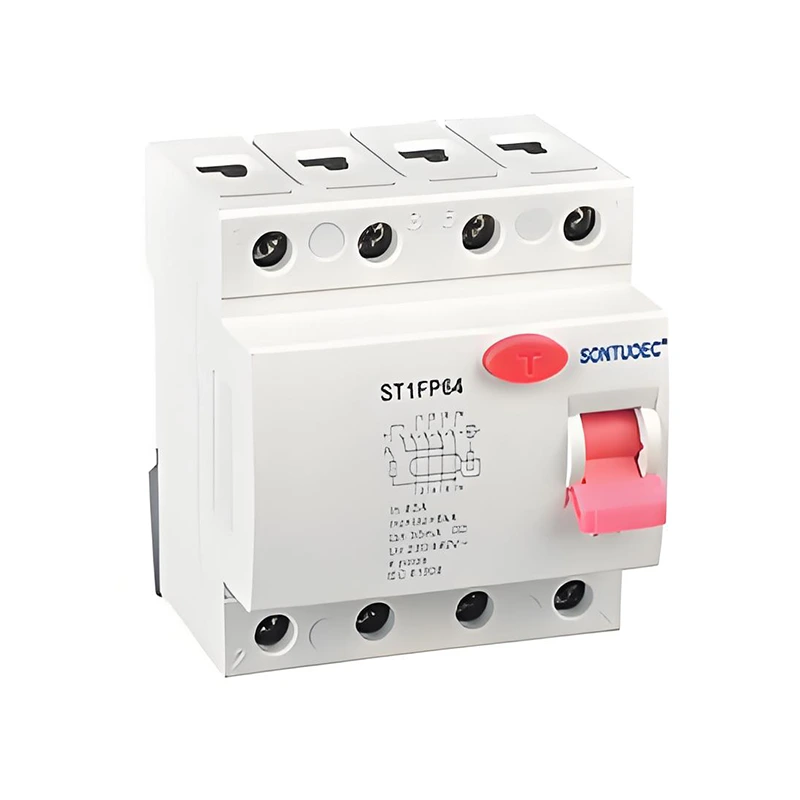

Model:ST1PF64

Odoslať dopyt

Popis produktu

Sandard			IEC/EN61008.1
Elektrický	Typ (vlnová forma úniku Zeme snímaná)		Elektromagnetický typ, elektronický typ
funkcie	Menovaný prúd v	A	A a, a, a

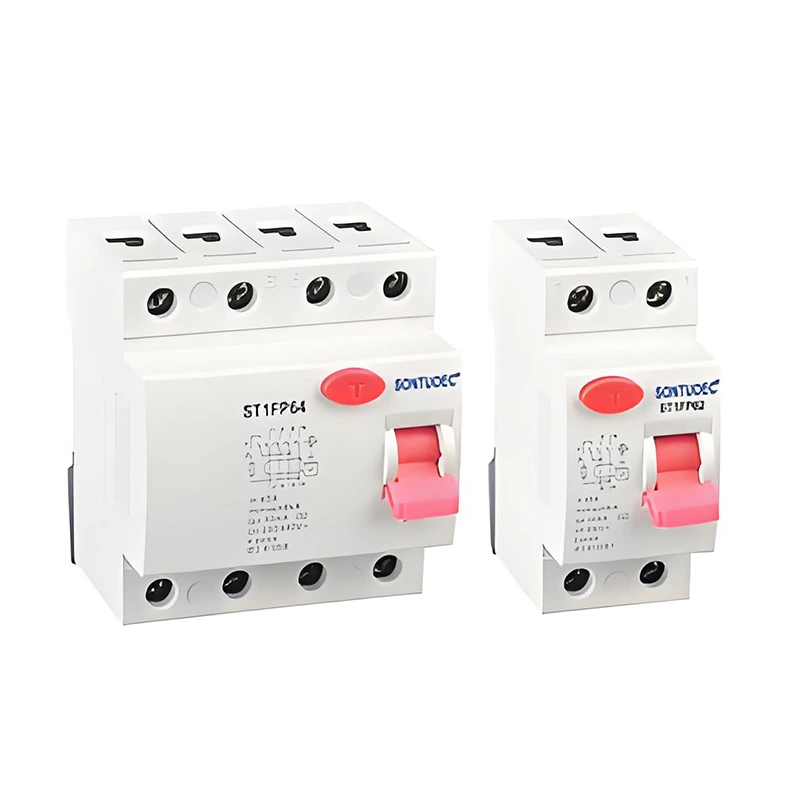

	Póly	P	2,4
	Hodnotené napätie USA	V	AC 240/415V; AC 230/400V
	Menovitý prúd		16,25,32,40,63a
	Menovacia citlivosť i △ n	A	0,01,03,0,1,0,3,0,5
	UI izolačné napätie	V	500
	Hodnotené zvyškové výroby a	A	630
	prelomová kapacita i △ m	A	630
	Skratový prúd i △ c	A	6000
	Poistka SCPD	A	6000


	Menovitá frekvencia	Hz	50/60
	Stupeň znečistenia		2
Mechanický	Elektrická životnosť	t	4000
funkcie	Mechanická životnosť	t	10000
	Ochranný titul		IP20
	Okolitá teplota	° C	-25 ~+40
	(s denným priemerom ≤ 35 ° C)	° C	-25 ~+40
	Úložisko	° C	-25 ~+70

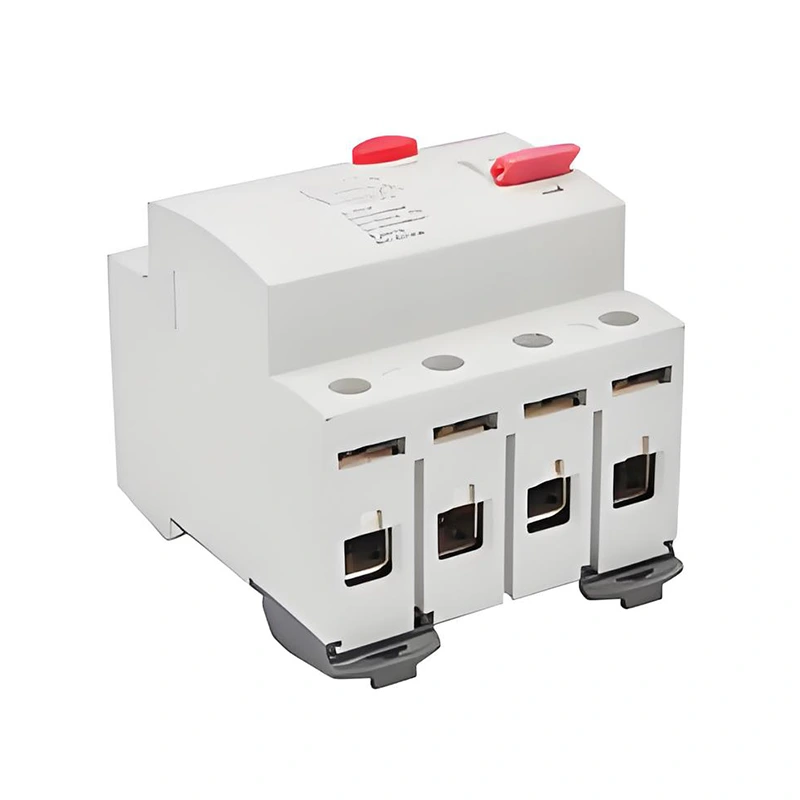

Inštalácia	Typ pripojenia terminálu		Prípojnica
	Horná/spodná časť svorky pre kábel	mm2	25
	Horná/spodná časť svorky pre kábel	Awg	3.18
	Horná/spodná časť terminálu pre prípojok	mm2	25
	Horná/spodná časť terminálu pre prípojok	Awg	3.18
	Utiahnutie krútiaceho momentu	N*m	2.5
	Utiahnutie krútiaceho momentu	L-LBS	22
	Montáž		Na DIN Rail EN 60715 (35 mm) pomocou rýchleho klipového zariadenia
	Spojenie		Zhora a dole

Prevádzka

Princíp prevádzky elektronického typu RCCB je založený na zásadách elektromagnetickej indukcie a vyváženia prúdu. Ak sú prúdy fázy a nulovej čiary v obvode nevyvážené, t.j. zvyškový prúd existuje, prúdový transformátor vo vnútri RCCB zistí túto nevyváženosť a vygeneruje zodpovedajúci signál. Tento signál po spracovaní elektronickým obvodom spustí pôsobenie mechanizmu uvoľňovania, takže istič sa rýchlo odreže obvod.

Hlavné vlastnosti

Vysoká citlivosť: Elektronické RCCB sú schopné detekovať veľmi malé zvyškové prúdy, zvyčajne menej ako 30 mA alebo dokonca nižšie.

Rýchla akcia: Po zistení zvyškového prúdu na prekročenie predvolenej hodnoty, RCCB bude okamžite pôsobiť, aby odrezal obvod a zabránil nehodám.

Bezpečné a spoľahlivé: RCCB prijíma pokročilé elektronické komponenty a technológiu mikroprocesorov, aby poskytla vyššiu spoľahlivosť a stabilitu.

Ľahká inštalácia a údržba: Elektronické RCCB majú zvyčajne kompaktnú štruktúru a jednoduché zapojenie, vďaka čomu je ľahká inštalácia a údržba.

Aplikačné scenáre

Elektronické RCCB sa bežne používajú v rôznych situáciách, keď je potrebná elektrická ochrana, vrátane, ale nielen na:

Obytné a komerčné budovy: Používa sa na ochranu elektrických zariadení a osobnej bezpečnosti, predchádzajúce nehody elektrického nárazu a elektrické požiare.

Priemyselné výrobné linky: Používa sa na ochranu elektrických zariadení, ako sú motory a transformátory pred normálnou prevádzkou, predchádzanie poškodeniu zariadenia a prestojov v dôsledku úniku a preťaženia.

Verejné zariadenia: napríklad nemocnice, školy, knižnice a iné miesta, ktoré sa používajú na zabezpečenie bezpečnej prevádzky elektrického vybavenia a bezpečné využívanie elektriny personálom.
