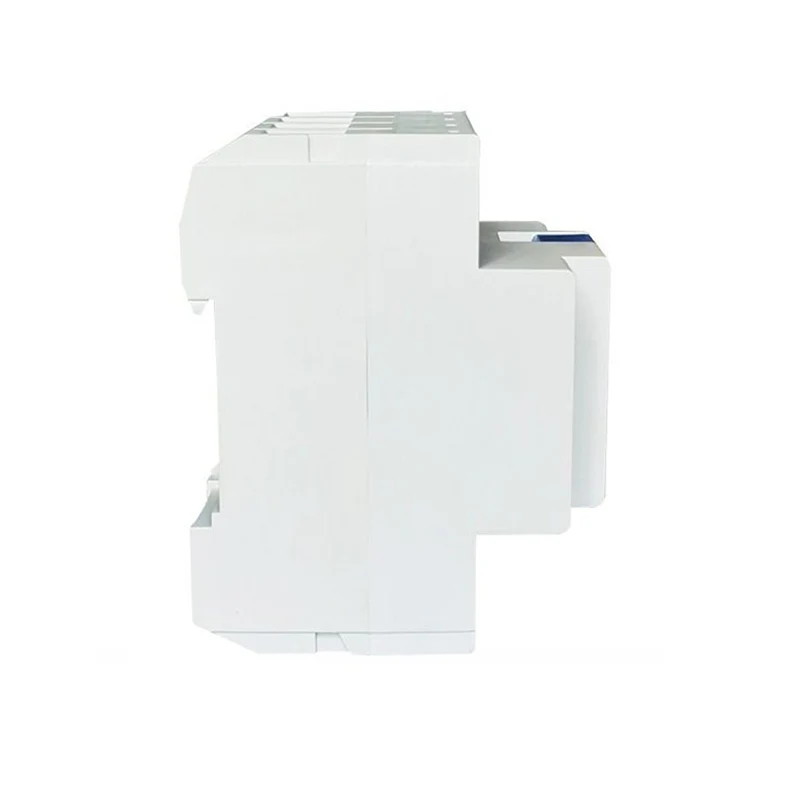

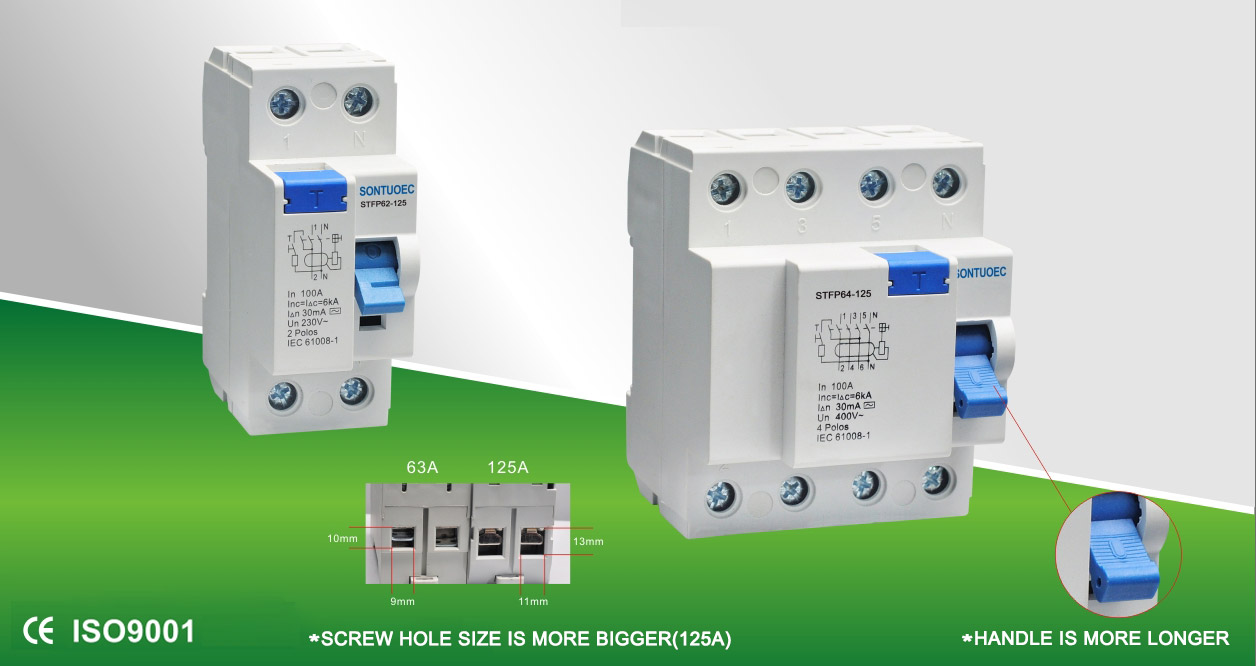

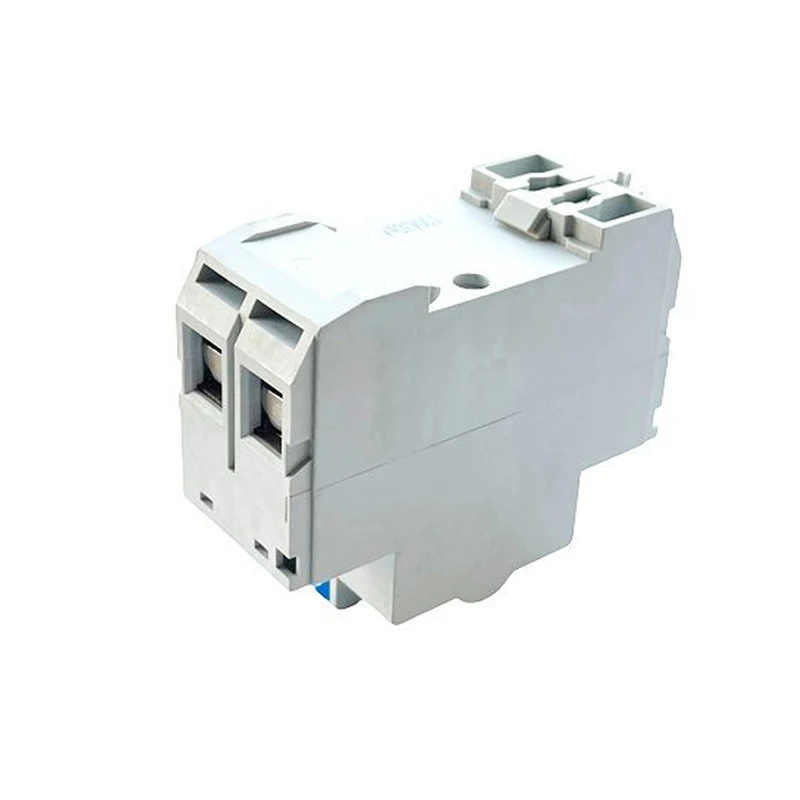

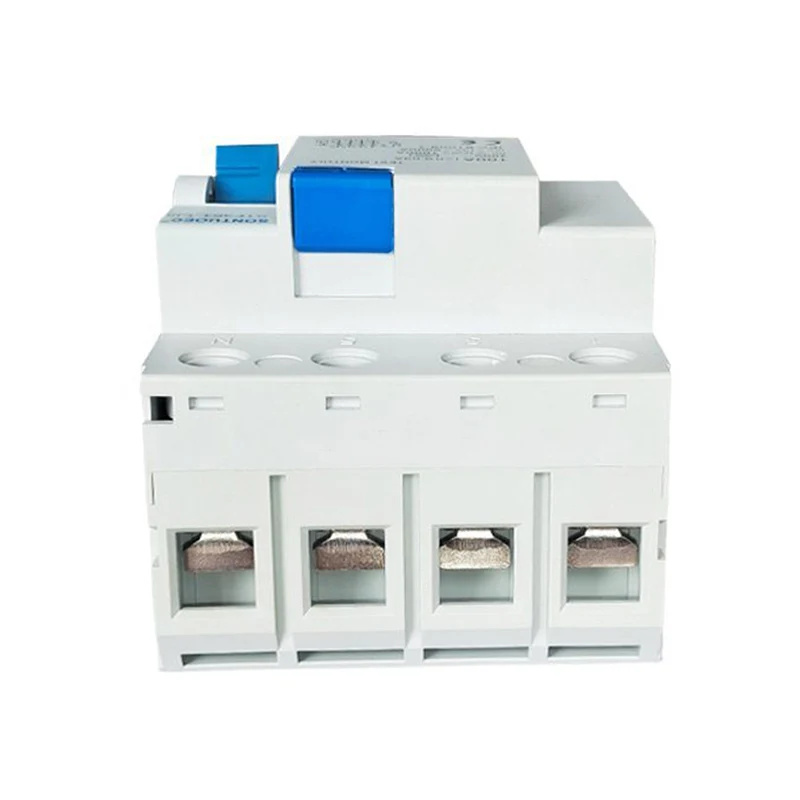

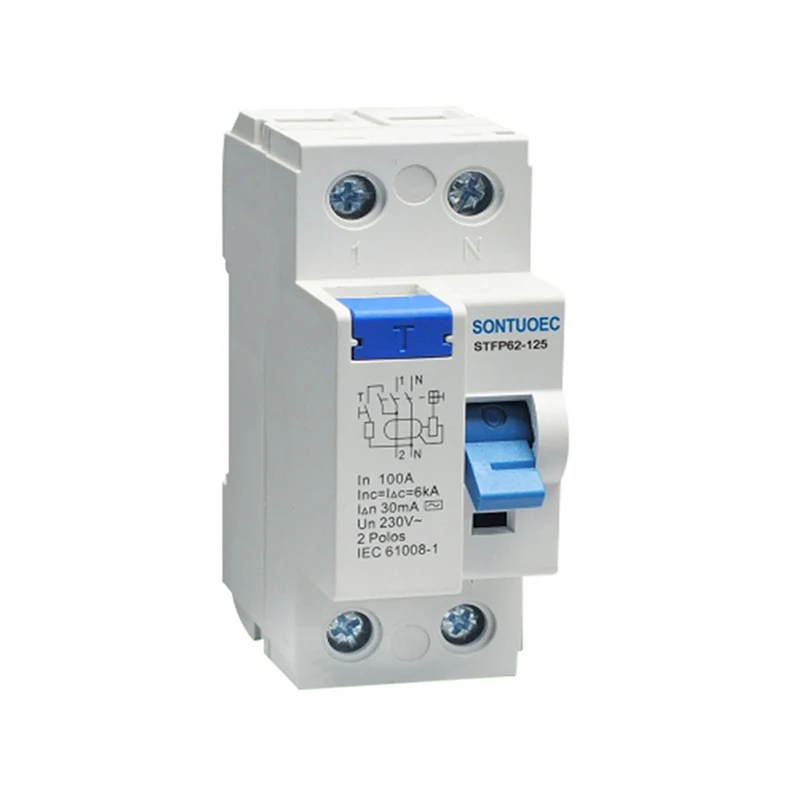

Elektronický magnetický typ RCCB 125A/30 mA

Elektronický magnetický typ RCCB 125A/30MA je schopný detekovať zvyškové prúdy v obvodoch v dôsledku úniku, skratov alebo porúch pozemkov a automaticky odrezaných obvodov, keď prúd presahuje predvolenú prahovú hodnotu, čím chráni bezpečnosť personálu a zariadenia. Jeho pracovný princíp je založený na princípe elektromagnetickej indukcie, keď zvyškový prúd prechádza transformátorom, bude sa generovať zodpovedajúci magnetický tok, ktorý následne spustí elektronický obvod na vykonávanie spracovania signálu a nakoniec riadi pôsobenie mechanizmu uvoľňovania.

Model:STFP360-125

Odoslať dopyt

Popis produktu

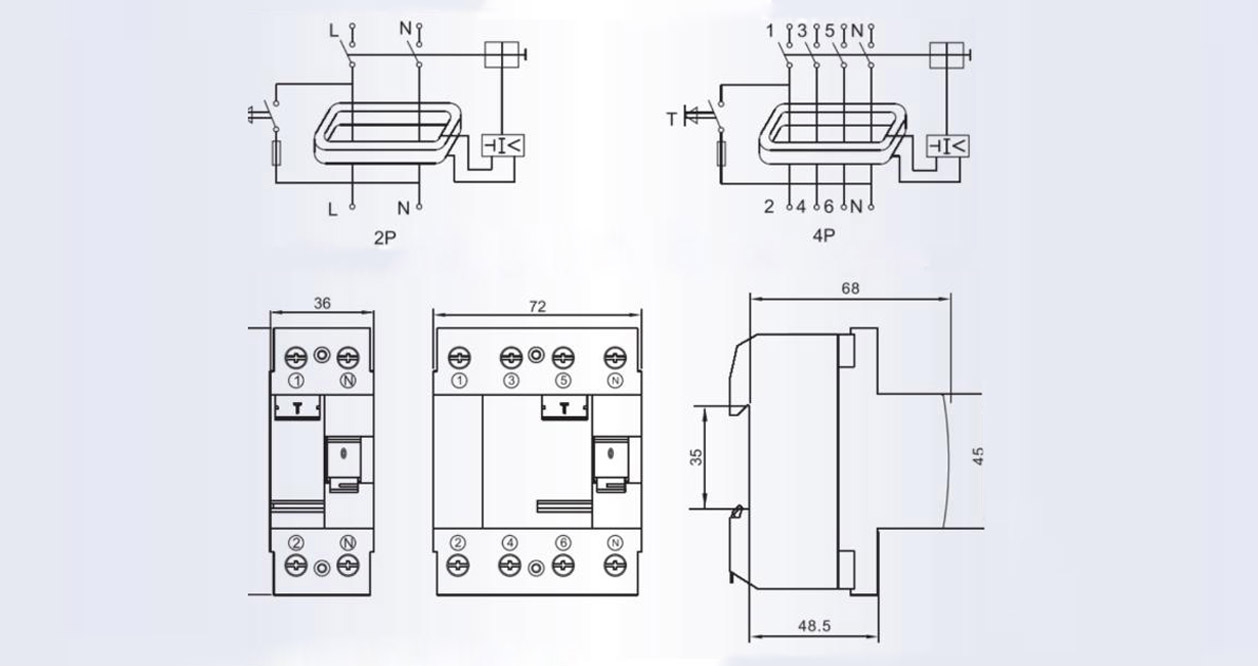

Model:	STFP360-125
Štandard:	IEC 61008-1
Zvyškové súčasné charakteristiky:	A a, a, a
Pole č.:	2p, 4p
Menovité prúd:	16a, 25a, 32a, 40a, 63,80 100,125a
Menovité napätie:	230/400 V AC
Menovacia frekvencia:	50/60 Hz
Menené zvyškový prevádzkový prúd I5:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Menené zvyškový nepecujúci prúd I ΔNO:	≤0,5iAn
Menovité podmienečné skratovacie prúdy Inc:	6000A
Menovité podmienečné zvyškové skratky Aktuálny I5C:	6000A
Trvanie zakopnutia:	Okamžité zakopnutie <0,1 s
Zostatkový rozsah zakopnutia prúdu:	0,5iAn ~ iAn
Elektromechanická vytrvalosť:	4000 cyklov
Krútiaci moment:	2,0 nm
Pripojený terminál:	Skrutku terminálu terminálu s svorkou
Inštalácia:	Montáž 35 mm din Rail

Hlavné vlastnosti

Vysoká citlivosť a rýchla reakcia: Elektromagnetické RCCB môžu detekovať malé zvyškové prúdy, zvyčajne menej ako 30 mA (presná hodnota podľa špecifikácií produktu) a rýchlo odrezať obvod v niekoľkých milisekúnd, čo účinne zabraňuje nehodám elektrického šoku.

Elektromagnetická ochrana: V porovnaní s čisto elektronickými RCCB, elektromagnetické RCCB kombinujú princíp elektromagnetickej indukcie, ktorá má vyššiu spoľahlivosť a stabilitu a môže normálne pracovať v rôznych drsných prostrediach.

Multifunkčnosť: Niektoré elektromagnetické RCCB majú tiež preťaženie, skrat a ďalšie ochranné funkcie, ktoré môžu komplexne chrániť bezpečnosť obvodov a zariadení.

Ľahká inštalácia a údržba: Elektromagnetické RCCB zvyčajne prijímajú modulárny dizajn, kompaktnú štruktúru, ľahko sa inštalujú a ľahko vykonávate rutinnú údržbu a kontrolu.

Prevádzka

Princíp prevádzky elektromagnetického RCCB je založený na Kirchhoffovom zákone, ktorý uvádza, že vstupný prúd sa vždy rovná výstupnému prúdu (v ideálnom prípade). Ak je v obvode únik alebo porucha Zeme, časť prúdu preteká priamo na Zem obchádza zaťaženie a vytvára zvyškový prúd. V tomto bode transformátor detekuje tento nevyvážený prúd a generuje zodpovedajúci magnetický tok. Po spracovaní magnetického toku elektronickým obvodom spustí pôsobenie stripovacieho mechanizmu, takže istič rýchlo odreže obvod.

Aplikačné scenáre

Elektromagnetické RCCB sa bežne používajú v rôznych situáciách, keď je potrebná elektrická ochrana, vrátane, ale nielen na:

Obytné a komerčné budovy: Používa sa na ochranu elektrických zariadení a osobnej bezpečnosti, predchádzajúce nehody elektrického nárazu a elektrické požiare.

Priemyselné výrobné linky: Používa sa na ochranu elektrických zariadení, ako sú motory, transformátory a iné elektrické vybavenie pred normálnou prevádzkou, predchádzanie poškodeniu zariadenia a prestoje v dôsledku úniku a preťaženia.

Verejné zariadenia: napríklad nemocnice, školy, knižnice a iné miesta, ktoré sa používajú na zabezpečenie bezpečnej prevádzky elektrického vybavenia a bezpečné využívanie elektriny personálom.
