Prieniky elektrického obvodu

Elektrický istič je spínacie zariadenie schopné prenášať a prelomiť prúd za normálnych alebo abnormálnych podmienok obvodu. Jeho hlavnou funkciou je chrániť obvod pred poškodením spôsobeným preťažením, skratmi a inými neobvyklými podmienkami, aby sa zabezpečila bezpečná a stabilná prevádzka výkonového systému. Ak sa v obvode vyskytnú preťaženie, skrat a iné poruchy, prieniky elektrického obvodu môžu rýchlo odrezať prúd, zabrániť rozširovaniu poruchy a chrániť zariadenie a osobnú bezpečnosť.

Model:STM4-63

Odoslať dopyt

Popis produktu

Model	STM4-63
Norma	IEC60898-1

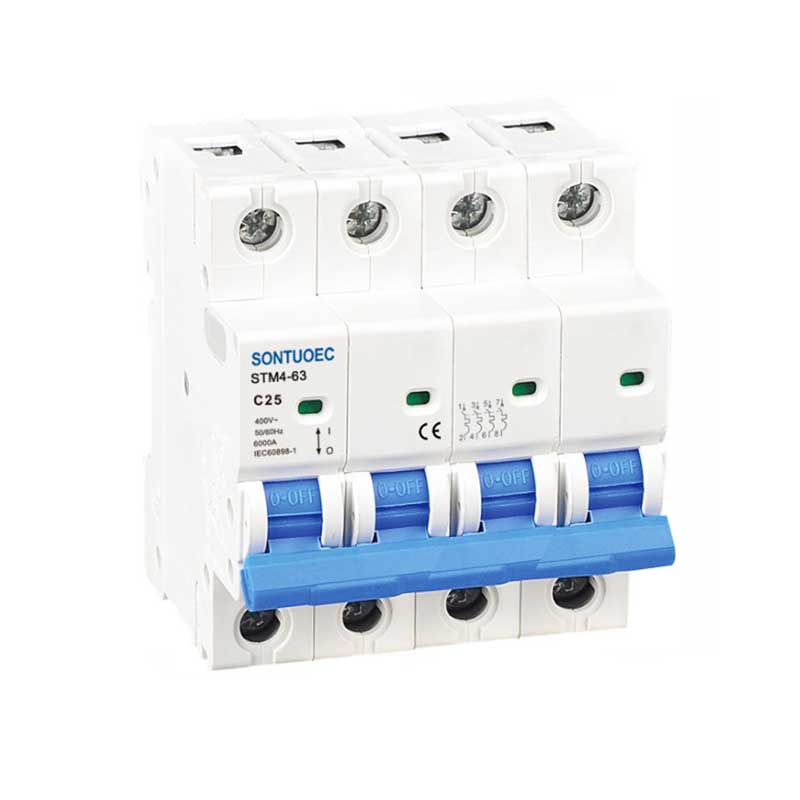

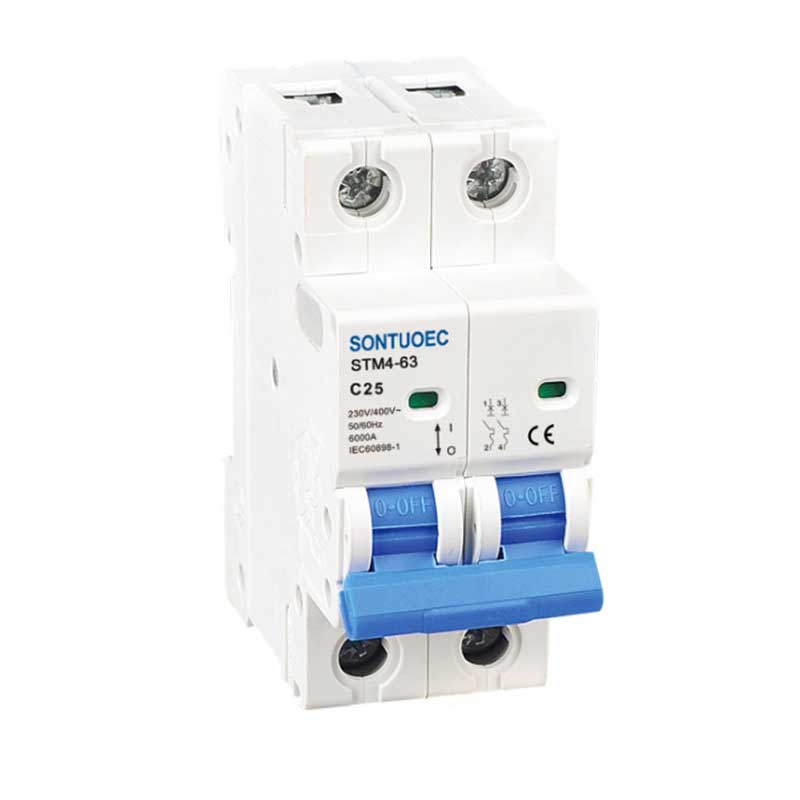

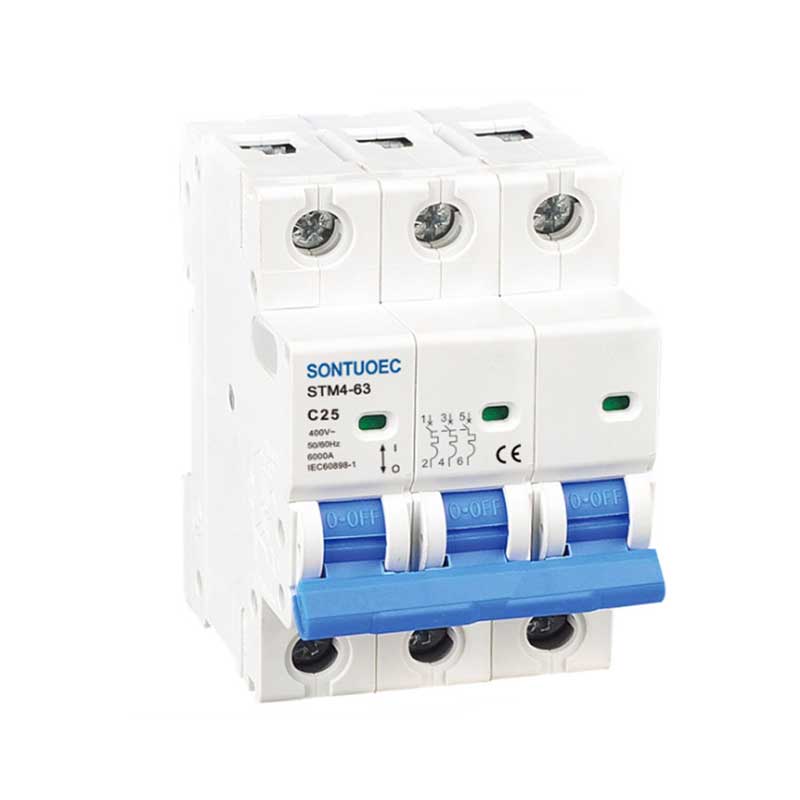

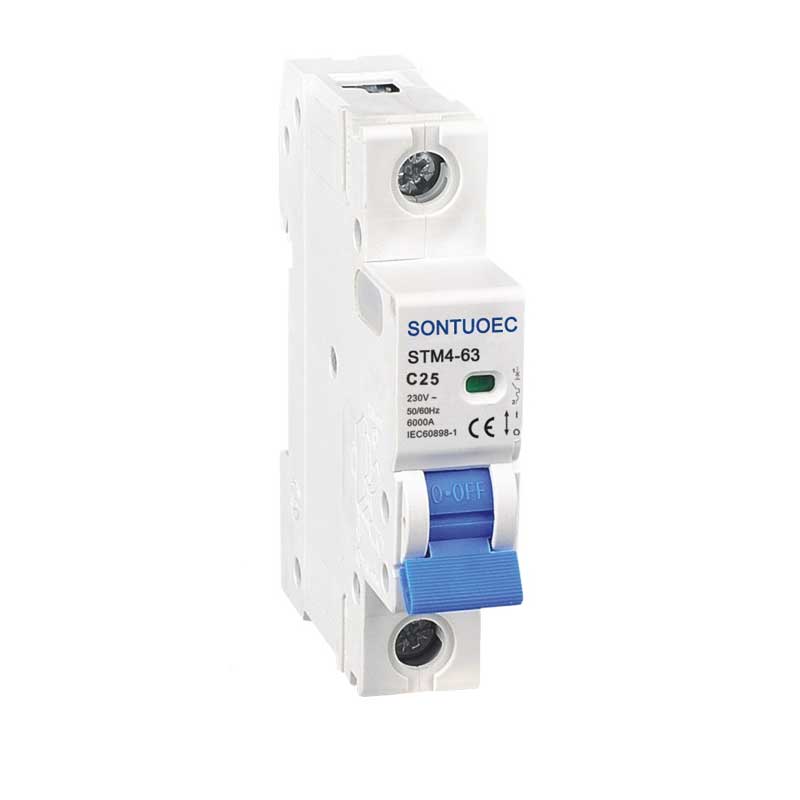

Pól	1p, 2p, 3p, 4p
Kapacita prerušenia skratu	3KA, 4,5KA, 6KA
Hodnotený Prúd (In)	1,2,4,610,16,20,25,32,40,50,63a
Hodnotený Napätie (OSN)	AC230 (240)/400 (415) V
Hodnotený Časť	50/60 Hz
Výkrik	B, C, D
Magnetický vydanie	B Krivka: medzi 3in a 5 v
	C krivka: medzi 5 palcami
	D krivka: medzi 10 palcami
Elektromechanický vytrvalosť	nadol 6000 cyklov

Prevádzka

Pracovný princíp elektrických ističov je založený na zásadách elektromagnetickej indukcie a mechanického prenosu. Keď prúd v obvode prekročí menovadlá hodnota, tepelný prvok vo vnútri ističa sa zahrieva a vytvorí deformáciu bimetalu, alebo elektromagnet spôsobí dostatočné nasávanie, aby sa mechanizmus odpojenia pôsobil, čím sa odrezal obvod. Okrem toho má istič oblúk aj hasiace zariadenie oblúka, ktoré môže účinne uhasiť oblúk generovaný pri porušení prúdu a zabrániť oblúku poškodiť vybavenie a personál.

Hlavné komponenty

Elektrický istič sa vo všeobecnosti pozostáva z kontaktného systému, hasiaceho systému oblúka, operačného mechanizmu, útočníka, škrupiny atď. Kontaktný systém sa používa na pripojenie a odpojenie ističa; Oblúkový hasiaci systém sa používa na zhasnutie oblúka generovaného pri porušení prúdu; Prevádzkový mechanizmus sa používa na realizáciu manuálnej alebo automatickej prevádzky ističa; Tripper je časť, ktorá spúšťa pôsobenie ističa podľa poruchovej situácie v obvode; Sluch sa používa na ochranu vnútornej štruktúry ističa a na zabránenie vonkajšieho rušenia.
