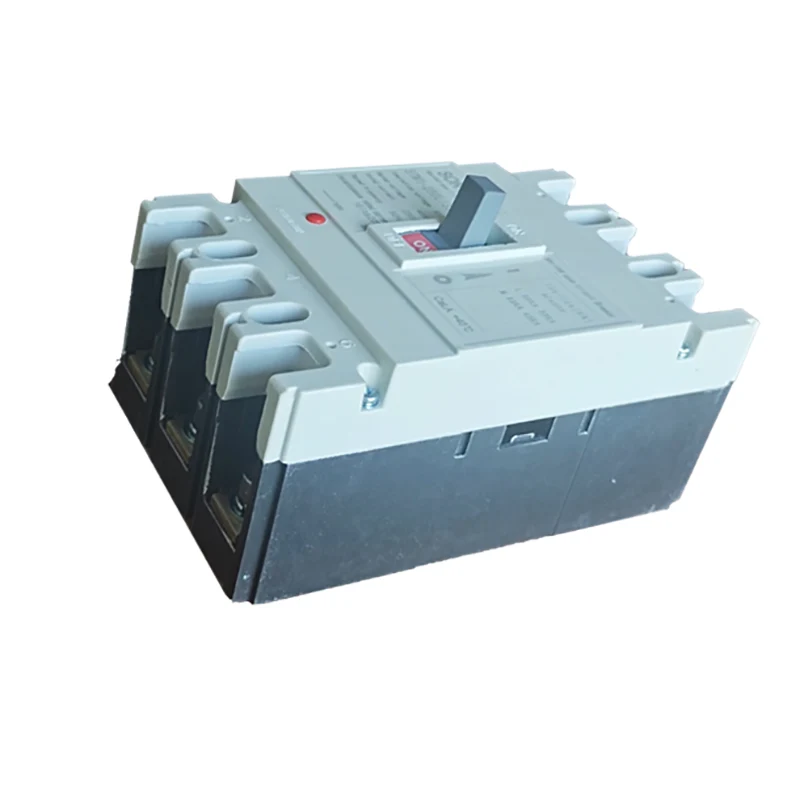

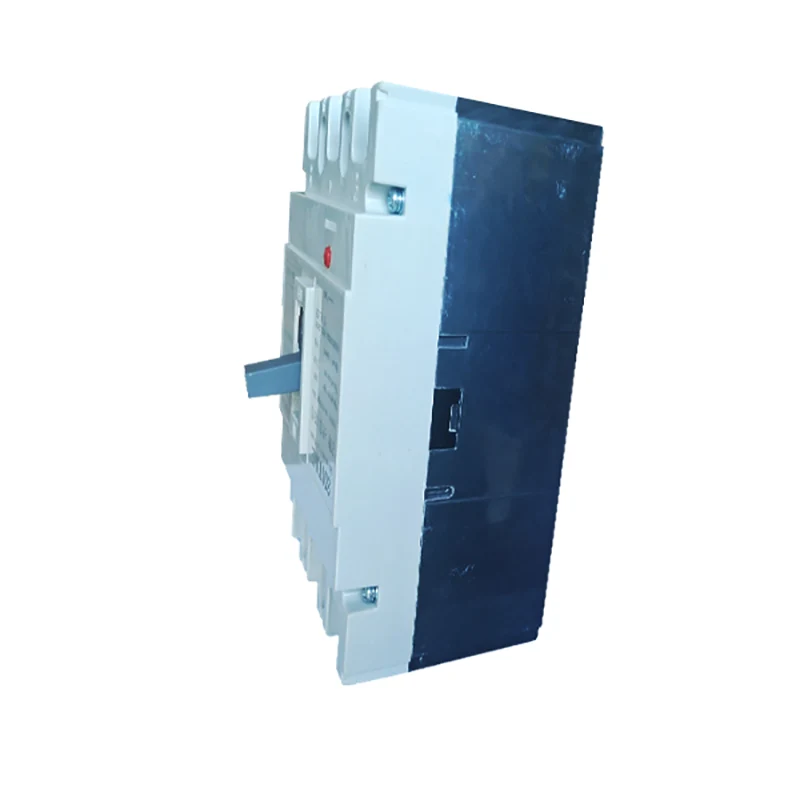

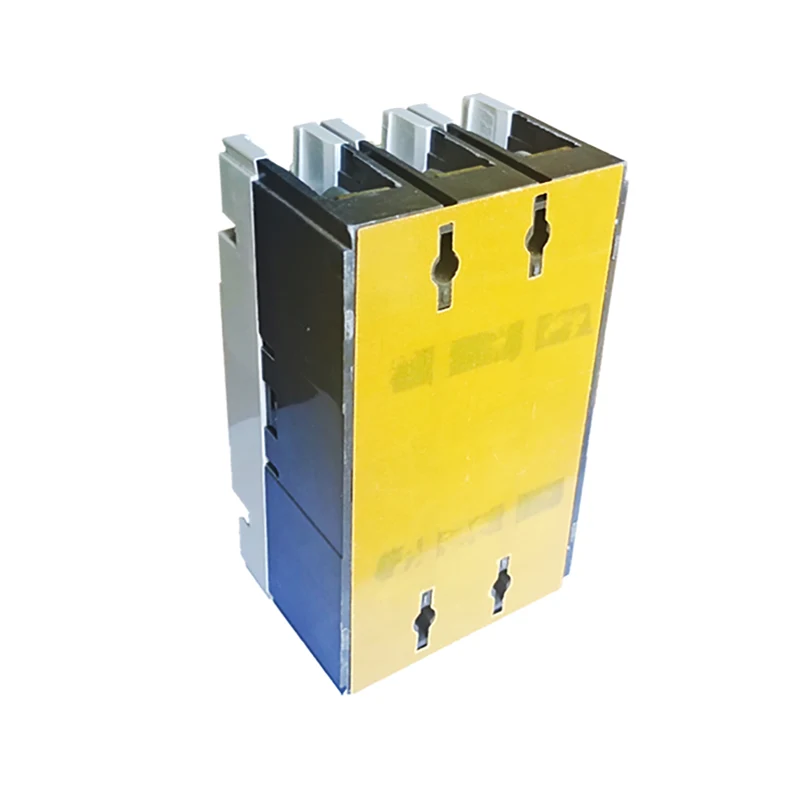

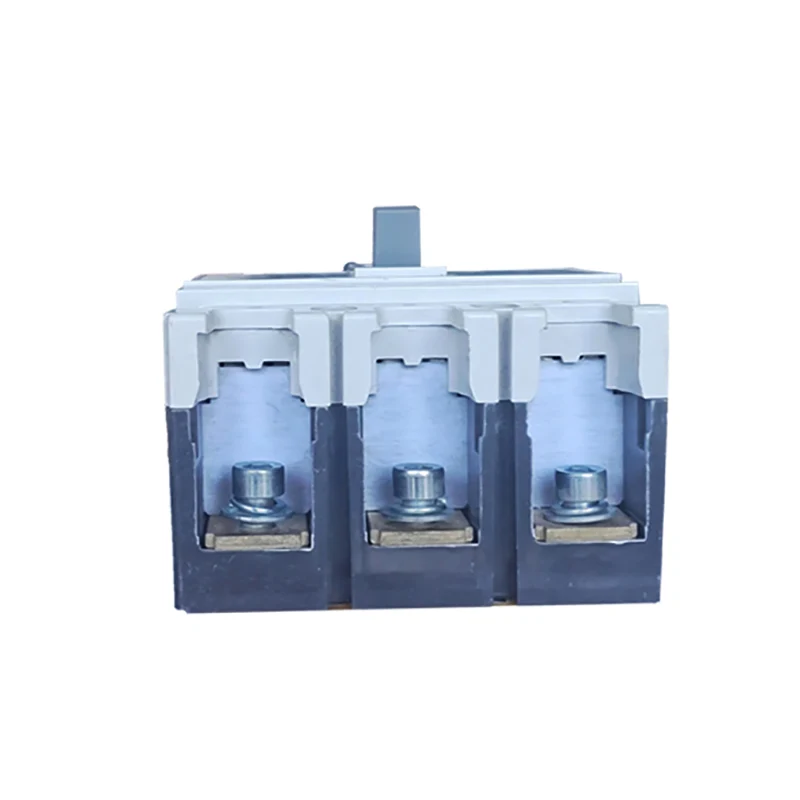

Elektrický lisovaný istič

Elektrický istič je druh elektrického zariadenia s ochrannými funkciami, ako je preťaženie, skrat a podpätie. Princíp jeho fungovania spočíva v tom, že za normálnych prevádzkových podmienok je istič v zatvorenom stave, pri preťažení obvodu, skrate alebo pod napätím a iných poruchách istič automaticky odpojí obvod, aby chránil obvod a bezpečnosť zariadenia.

Model:STM1-250L

Odoslať dopyt

Popis produktu

Model		STM1-125			STM1-250			STM1-400			STM1-630			STM1-800			STM1-1250
Ohodnotené Cortirucus curert		125			250			400			630			800			1250
Hodnotenie Curert hn(A)		16,20,25,32,40,50			100 125 140 160,			250 315 350 400			400 500 630			630 700 800			80 010 001 250
		63,80,100,125			180 200 225,25
Menovité prevádzkové napätie Ue(V)DC								500 550,7			501 000
Rated Issuation Votage UKV)		1000			1000			1500			1500			1500			1500
Uimp (KV)
Testovacia hlasitosť jedna minúta (V)		3500			3500			3500			3500			3500			3500
Vypínacia kapacita (KA)		L	M	H	L	M	H	L	M	H	L	M	H	L	M	H	L	M	H
ku(1cs=75%ku)	250V	25	35	50	35	50	65	35	50	65	35	50	65	50	65	80	50	65	80
	500 V	25	25	50	35	35	65	35	35	65	35	35	65	50	50	80	50	50	80
	750 V	25	15	50	35	25	65	35	25	65	35	25	65	50	35	80	50	35	80
	1000V	25	10	50	35	15	65	35	15	65	35	15	65	50	20	80	50	20	80
Mechaarický He	Times	7000			7000			4000			4000			2500			2000
Elektrický život	Times	2000			2000			1000			1000			800			600
Prestávky (ms)		20			20			20			20			20			20
Miesto inštalácie		Akékoľvek miesto
kapacita bolátora		áno
Štandardné		IEC 60947-2, IEC60947-1, GB 14048, GB 14048-2
Teplota (C)		25 ℃ - 50 ℃
Ochranný stupeň		b20
Doplnok		OF/SD/MX
Vzdialenosť oblúka (mm)		250

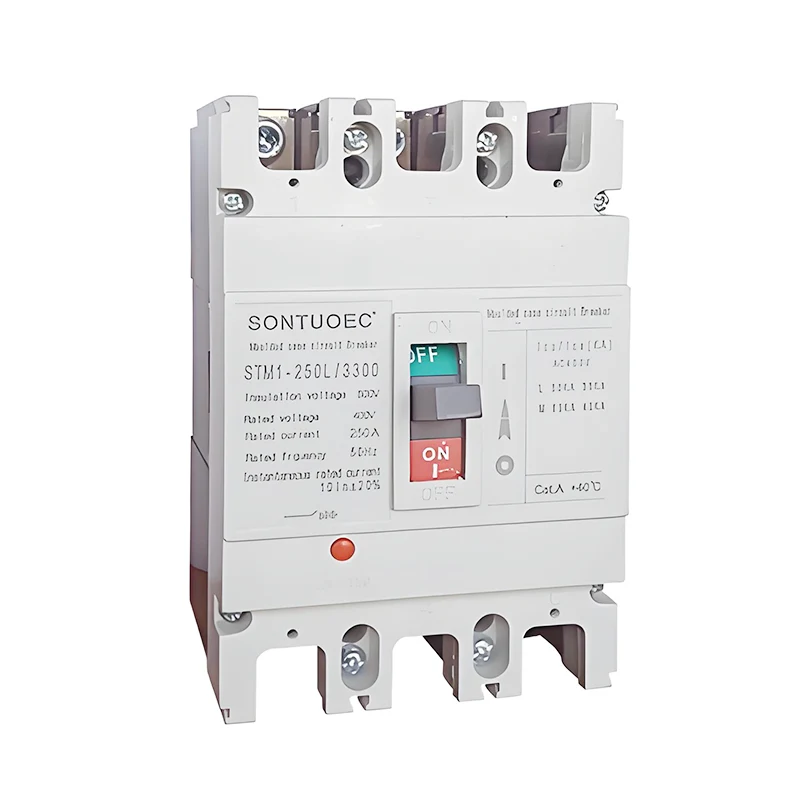

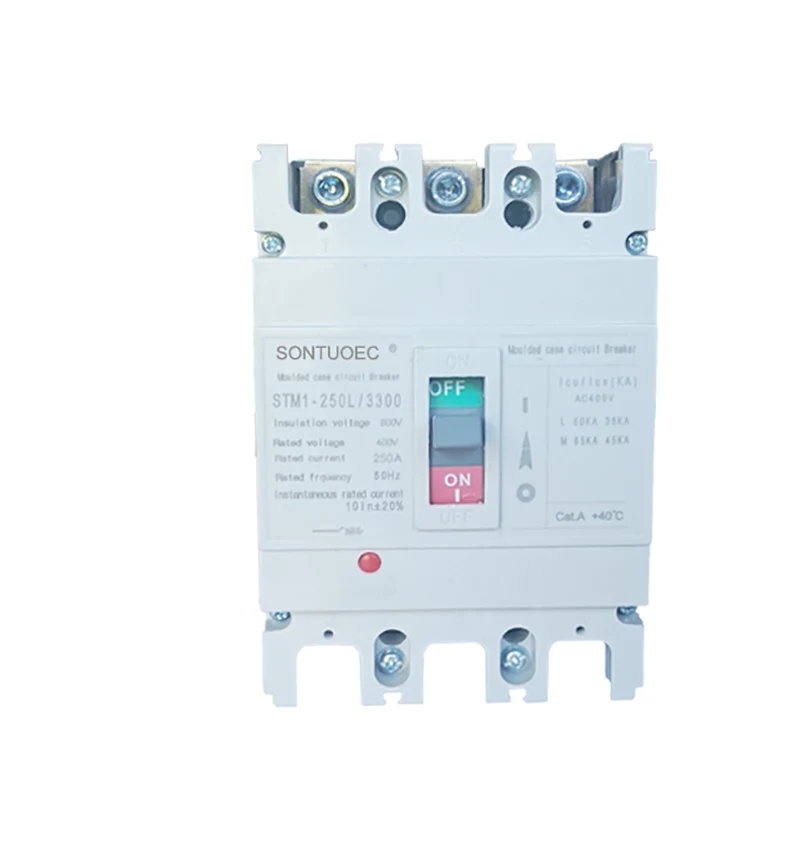

Model NIE	STM1-250L/3300
Oblúkové hasiace médium	Vzduch
ŠTANDARD:	IEC 60947-2
Štruktúra	MCCB
Typ	Puzdro na moulede Circuit Prerušovač
Certifikácia	CE
Schválenia	CE, ISO 9001
Dodacia lehota	Vnútri 20 dní
Špecifikácia	63A-630A
Pôvod	Wenzhou Zhejiang
Výrobná kapacita	2000 kusov/týždeň
Rýchlosť	Normálny typ Istič
Inštalácia	Opravené
Počet pólov	3P 4P
Funkcia	Konvenčné Istič, Ochrana pri poruche ističa, Nadprúdová ochrana
Cena	Fabrika Cena
Záručná doba	12 mesiacov
Prepravný balík	Vnútorný Krabica/kartón
ochranná známka	SONTUOEC,WZSTEC,SONTUNE,IMDEC
Kód HS	8536200000

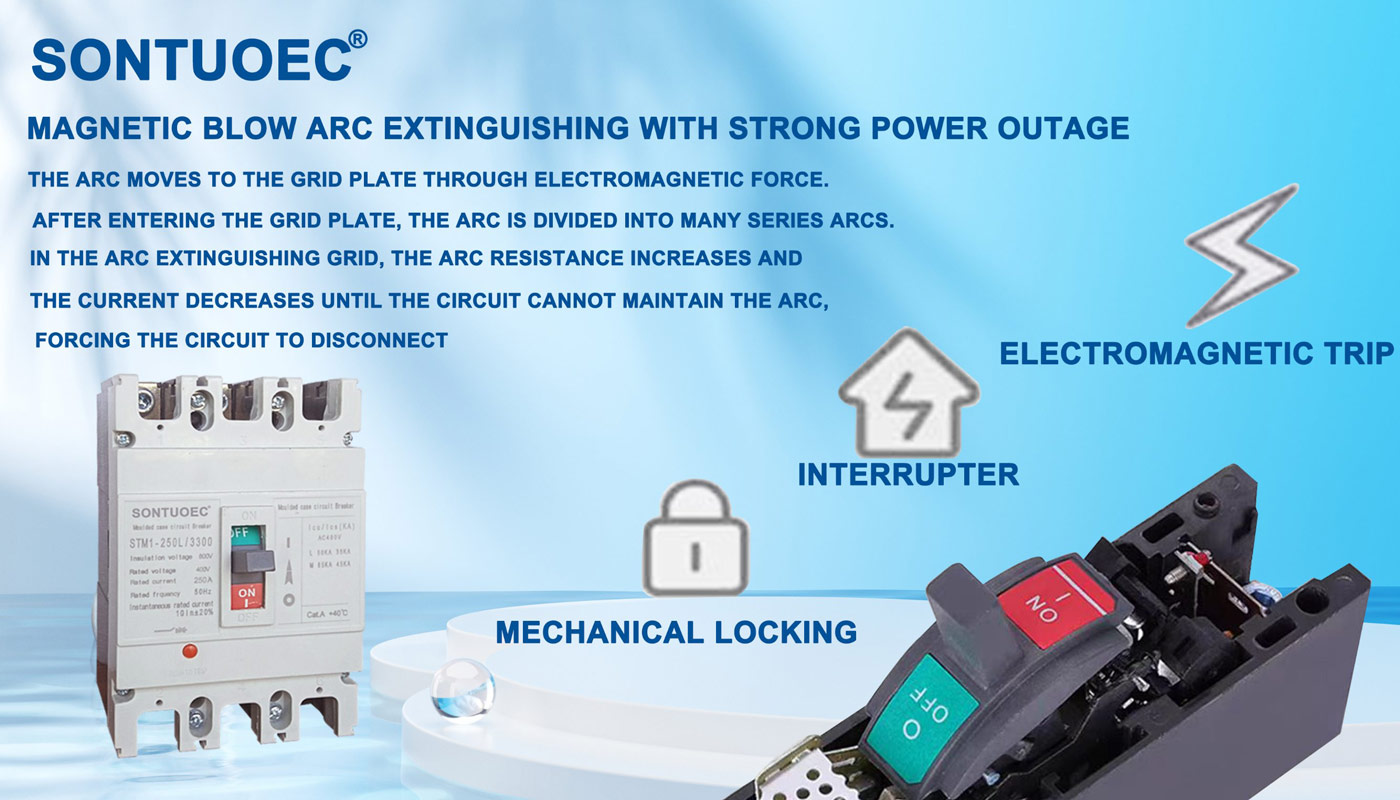

Štruktúra a vlastnosti

Štruktúra: elektrický istič v tvare puzdra sa zvyčajne skladá z kontaktného systému, systému zhášania oblúka, ovládacieho mechanizmu, úderníka a plášťa a ďalších častí.

Vlastnosti:

Má vysokú lámavosť a dobrú dynamickú tepelnú stabilitu.

Plášť je vyrobený z nehorľavého izolačného materiálu odolného voči oblúku s vysokým bezpečnostným výkonom.

Ovládací mechanizmus je flexibilný a spoľahlivý, čo je pre používateľov pohodlné na manuálne alebo elektrické ovládanie.

Odpojovač má rôzne ochranné funkcie a môže vykonávať zodpovedajúce činnosti podľa rôznych porúch obvodu.

Funkcia a použitie

Funkcia: Elektrický istič má rôzne ochranné funkcie, ako je ochrana proti preťaženiu, ochrana proti skratu, ochrana pod napätím a ochrana proti úniku. Medzi nimi ochrana proti preťaženiu znamená, že keď je obvod preťažený, istič môže automaticky odpojiť obvod, aby sa zabránilo poškodeniu zariadenia v dôsledku prehriatia; ochrana proti skratu znamená, že keď dôjde ku skratu v obvode, istič môže rýchlo prerušiť poruchový prúd, aby sa zabránilo požiaru a iným bezpečnostným nehodám; podpäťová ochrana znamená, že keď je napájacie napätie nižšie ako menovitá hodnota, istič môže automaticky odpojiť obvod, aby ochránil zariadenie pred poškodením; a ochrana proti úniku znamená, že keď dôjde k úniku v obvode, istič môže včas prerušiť napájanie, aby bola chránená osobná bezpečnosť. Ochrana proti úniku znamená, že istič môže prerušiť napájanie včas, keď dôjde k úniku v obvode, aby bola chránená osobná bezpečnosť.

Použitie: Elektrické ističe v tvare puzdra sú široko používané v elektrických systémoch v obytných, komerčných, priemyselných a dopravných oblastiach. V rezidenčnej oblasti sa používa na ochranu bezpečnosti domácich obvodov a elektrických zariadení; v komerčnej oblasti sa používa na ochranu elektrických systémov veľkých budov a obchodných priestorov; v priemyselnej oblasti sa používa na kontrolu a ochranu bezpečnej prevádzky výrobných zariadení a strojov; v oblasti dopravy sa používa na ochranu stabilnej prevádzky semaforov, železničných návestidiel a iných zariadení.
