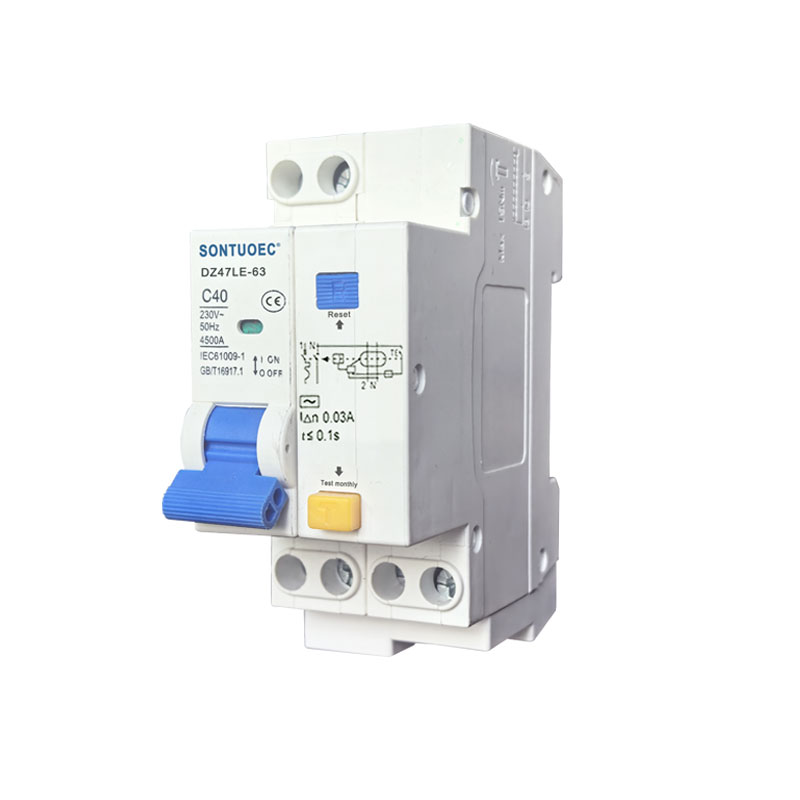

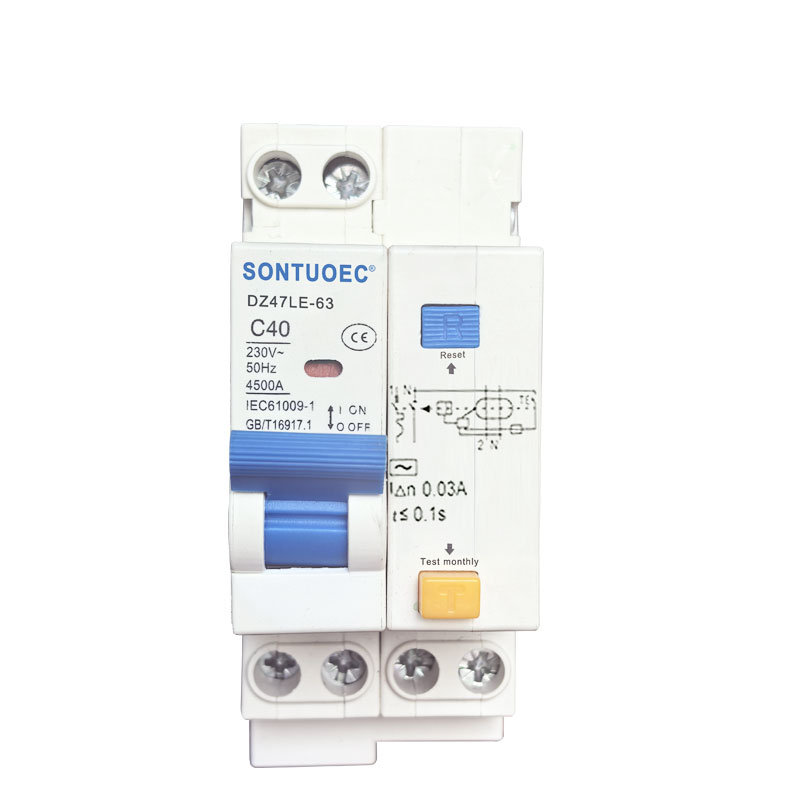

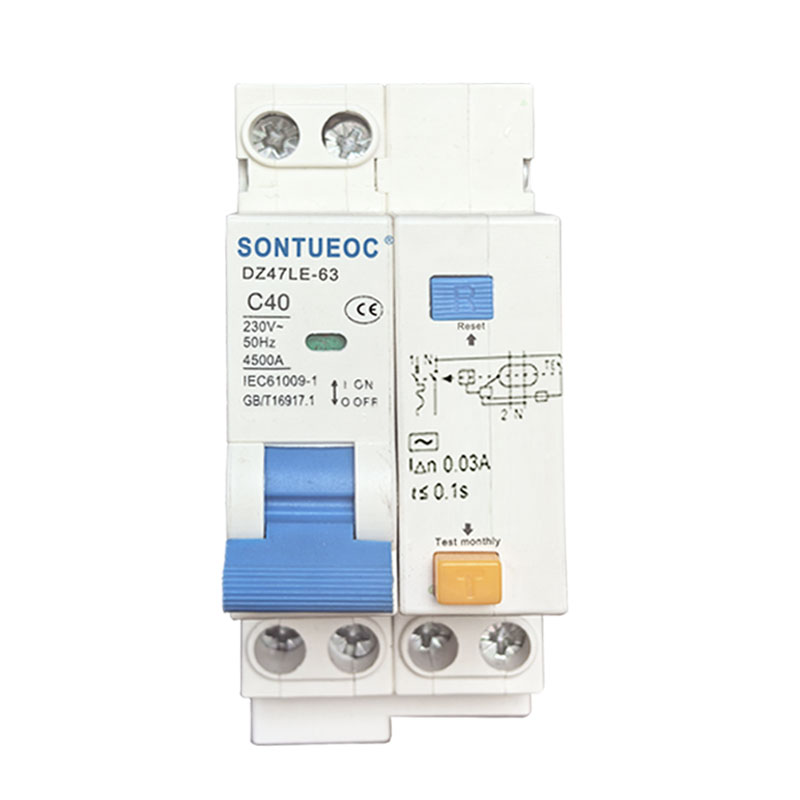

Prúdový istič série Dz47le-63 RCBO

SONTUOEC je jedným z čínskych dodávateľov/výrobcov, ktorí sa špecializujú na výrobu rôznych malých elektrických spotrebičov. DZ47LE použiteľné na radu striedavého prúdu 50/60 Hz menovitého napätia 230 V pre jednopólový dvojvodičový , 2 pólový 3 pól alebo 400 V pre 3 wire. 4 póly a menovitý prúd až 63 A. Môže chrániť vedenie a motor pred preťažením a skratom Môže sa tiež používať na zriedkavú konverziu linky a zriedkavé štartovanie motora. Vyhovuje normám IEC61009.1.

Model:DZ47LE-63

Odoslať dopyt

Popis produktu

Technické parametre:

Menovité napätie (V)	Menovitý prúd prípadu Inm(A)	Poliaci	Neutra	Rated CurrentIn(A)	Menovitá vypínacia kapacita skratu Icu(KA)		Menovitý únik prúdu Breaking Current	Menovitý nevypínací prúd (mA)
Menovité napätie (V)	Menovitý prúd prípadu Inm(A)	Poliaci	Linel	Rated CurrentIn(A)	Breaking Capacity Icu (KA)	COS	(mA))	Menovitý nevypínací prúd (mA)
230	6-63	1	N	6,10,16,	6	0.7	30,50,	15,25,
230	6-63	2		20,25,32,	6	0.7	100 300	50 150
400	6-63	3		40,50,63	6	0.7
400	6-63	3	N		6	0.7
400	6-63	4			6	0.7
230	6-63	1	N		4.5	0.8
400	6-63	2			4.5	0.8
400	6-63	3			4.5	0.8
400	6-63	3	N		4.5	0.8
400	6-63	4			4.5	0.8

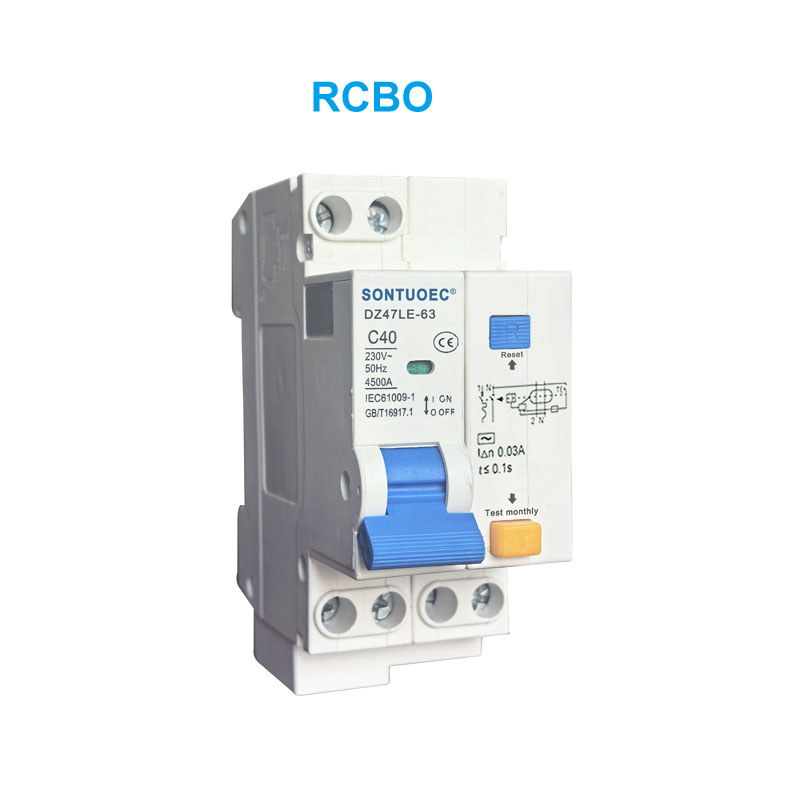

Prúdový istič DZ47LE s nadprúdovou ochranou (elektronický):

1. Aplikácia

Personálna a požiarna ochrana

Ochrana káblov a vedení proti preťaženiu a skratu

2. Všeobecné pravidlá pre výber RCBO:

a.Menovitý zvyškový prevádzkový prúd

V ≤ 30 mA: dodatočná ochrana v prípade priameho kontaktu V ≤ 300 mA: preventívna protipožiarna ochrana v prípade zemných poruchových prúdov

b. Trieda zakopnutia

Trieda AC - Vypínanie je zabezpečené pre sínusové, striedavé prúdy, či už sú rýchlo aplikované alebo pomaly narastajú.

c.Vypínacia krivka

krivka C (5-10 In) ochrana a kontrola obvodov proti preťaženiu a skratu; ochrana pre odporové a indukčné záťaže s nízkym nábehovým prúdom.

D krivka (10-14 In) ochrana a kontrola obvodov proti preťaženiu a skratu; ochrana pre obvody, ktoré napájajú záťaže vysokým nábehovým prúdom pri uzavretí obvodu (NN/NN transformátory, poruchové svietidlá).
