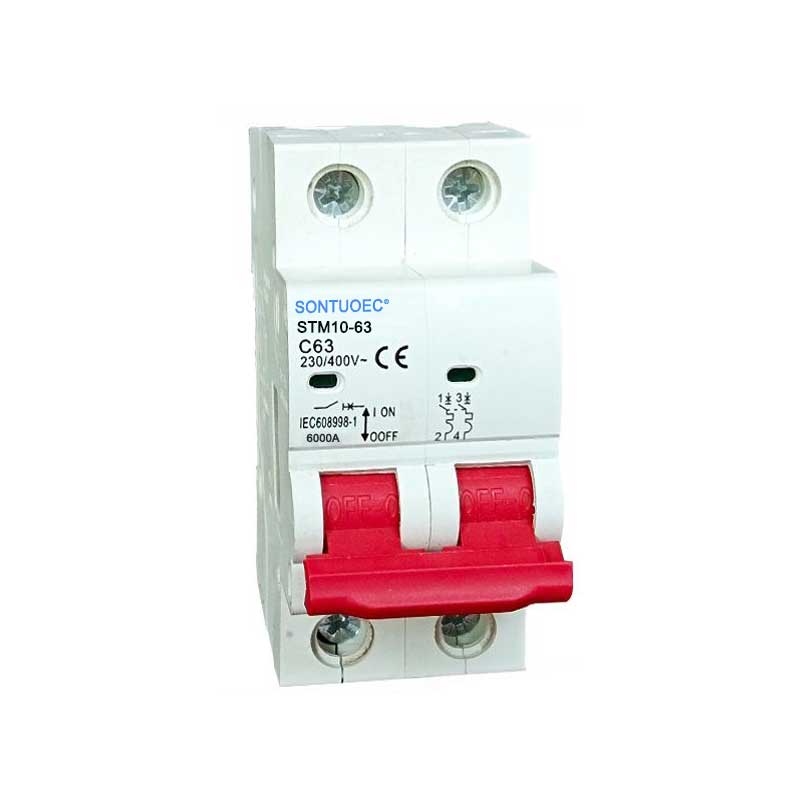

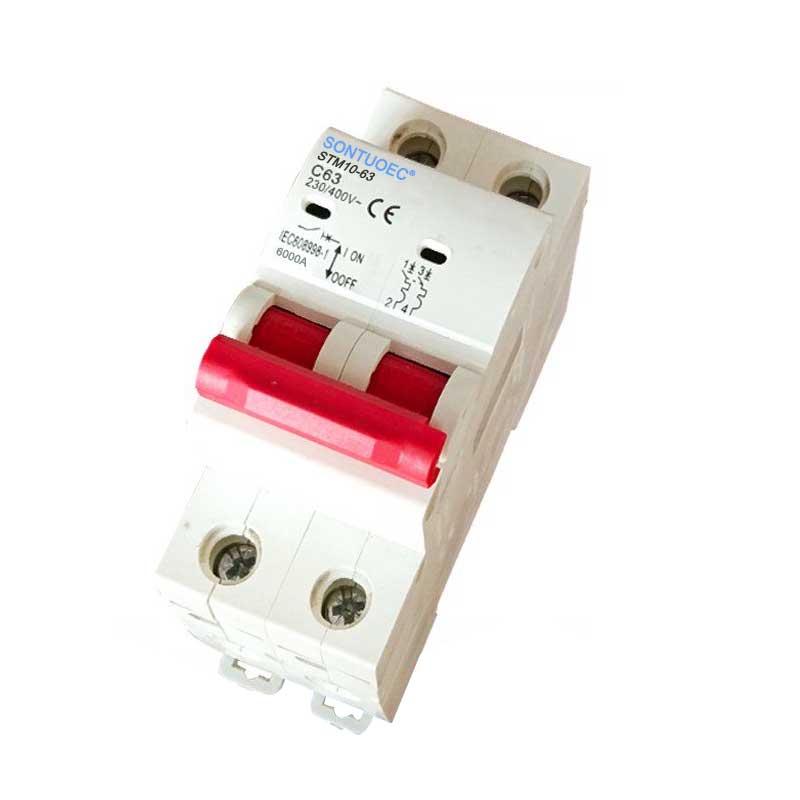

Krivka d MCB miniatúrny istič

Dodržiavaním viacerých medzinárodných bezpečnostných noriem a autoritatívnych osvedčení poskytuje Curve D MCB miniatúrny istič spoľahlivú ochranu pre elektrické systémy a je široko používaný v rôznych aplikáciách, kde sa vyžaduje vysoká bezpečnosť a stabilita. Pri výbere a použití krivky D MCBS sa odporúča, aby bol výber založený na špecifických požiadavkách na elektrické systémy a charakteristikách zaťaženia a aby sa dodržiavali príslušné kódy inštalácie a údržby.

Model:STM10-63

Odoslať dopyt

Popis produktu

Norma		IEC/EN 60898-1
Elektrický funkcie	Menovaný prúd v	A	1,2,4,610,16,20,25,32,40,50,63a
	Póly	P	1p, 2p, 3p, 4p
	Menovité napätie UE	V	AC 230/400
	UI izolačné napätie	V	500
	Menovitá frekvencia	Hz	50/60
	Menené lámanie kapacity	A	3000, 4500, 6000
	Menovité impulz odolávajú napätiu (1,2/50) UIMP	V	4000
	Dielektrické testovacie napätie pri IND.FREQ. Pre 1 min.	Kv	2
	Stupeň znečistenia		2
	Charakteristika termo-magnetického uvoľňovania		B, C, D
Mechanický funkcie	Elektrická životnosť	t	4000
	Mechanická životnosť	t	10000
	Ochranný titul		IP20
	Referenčná teplota pre nastavenie tepelného prvku	° C	30
	Okolitá teplota (s denným priemerom ≤ 35 ° C)	° C	-5 ~+40 (špeciálna aplikácia, pozrite si korekcia kompenzácie teploty)
	Úložisko	° C	-25 ~+70
Inštalácia	Typ pripojenia terminálu		Prípojka
	Horná/spodná časť svorky pre kábel	mm2	25
		Awg	18-3
	Horná/spodná časť terminálnej veľkosti pre prípojok	mm2	25
		Awg	18-3
	Utiahnutie krútiaceho momentu	N*m	2
		L-LBS	18
	Montáž		na Din Rail En 60715 (35 mm) pomocou rýchleho klipového zariadenia
	Spojenie		Zhora a dole

Charakteristika výrobkov

 menovité prúd a napätie: Krivka D MCB je vhodná pre široký rozsah menovitých prúdov, ako sú 6a, 10a, 16a, 20a, 32a, 40a, 50a, 63a atď., Až pre hodnotené rozsahy napätia, ako sú 110 V, 220 V, 400 V atď. A pre frekvencie 50/60HZ.

 Charakteristiky výberu: Krivka D MCB je obzvlášť vhodná pre vysoké induktívne zaťaženia a distribučné systémy, ktoré vytvárajú veľké inrushové prúdy, ako sú elektrické zariadenia, ktoré generujú pulzné prúdy, malé motory atď. Môžu sa používať v širokej škále aplikácií, ako sú napríklad distribučné systémy energie, systémy energie a systémy napájania. Jeho okamžitý zlomový prúd je zvyčajne 10-40-násobok menovitého prúdu, čo znamená, že dokáže rýchlo odrezať obvody a chrániť zariadenie pred poškodením počas náhleho zvýšenia prúdu.

 Krátka ochrana: D-Curve MCB majú vysokú kapacitu na skrat, ako je napríklad menovitá kapacita 6KA skratu pre niektoré výrobky, ktoré môžu spoľahlivo chrániť obvody pred skratovými prúdmi.

 Bezpečnostné normy a certifikáty: Tieto výrobky zvyčajne dodržiavajú množstvo medzinárodných bezpečnostných noriem, ako napríklad EN/IEC 60898, AS/NZS 60898.1, IEC60947-2 atď., A na zabezpečenie toho, aby výrobky boli bezpečné a spoľahlivé, získali autoritatívne certifikáty.

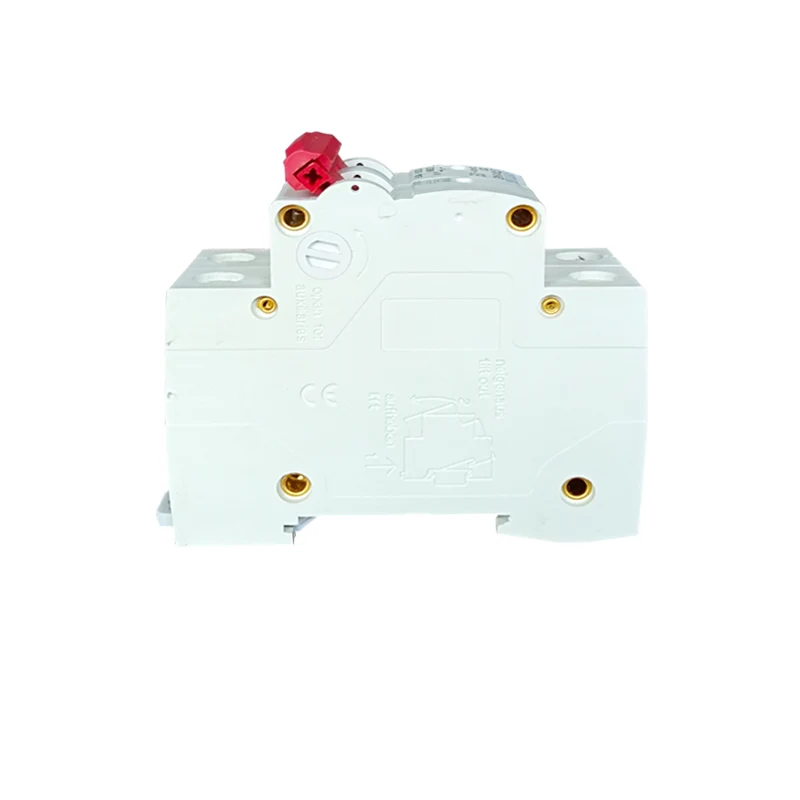

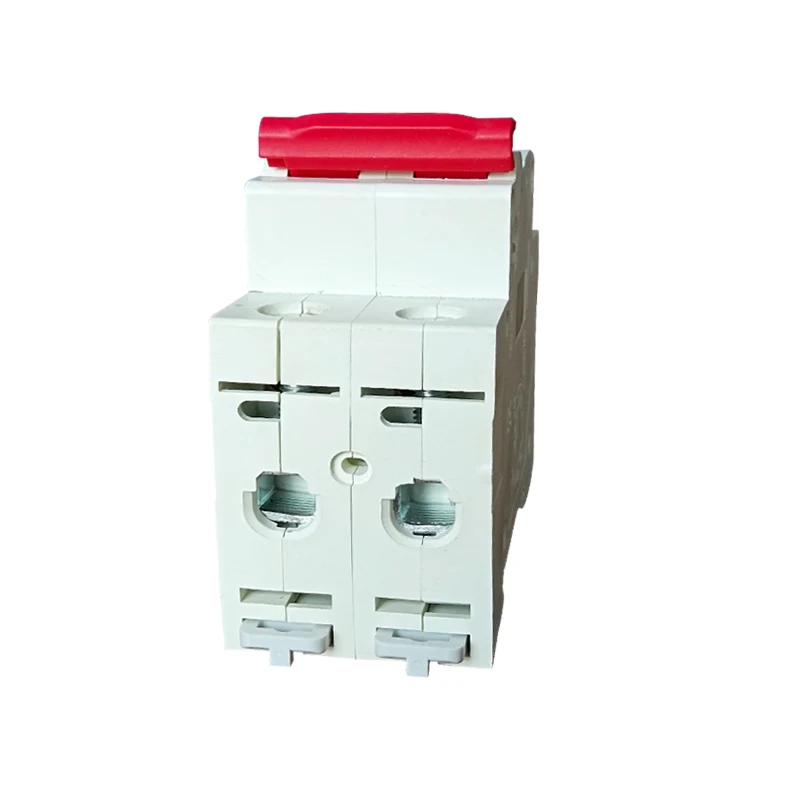

Curve D MCB Miniature Circuit Breaker
