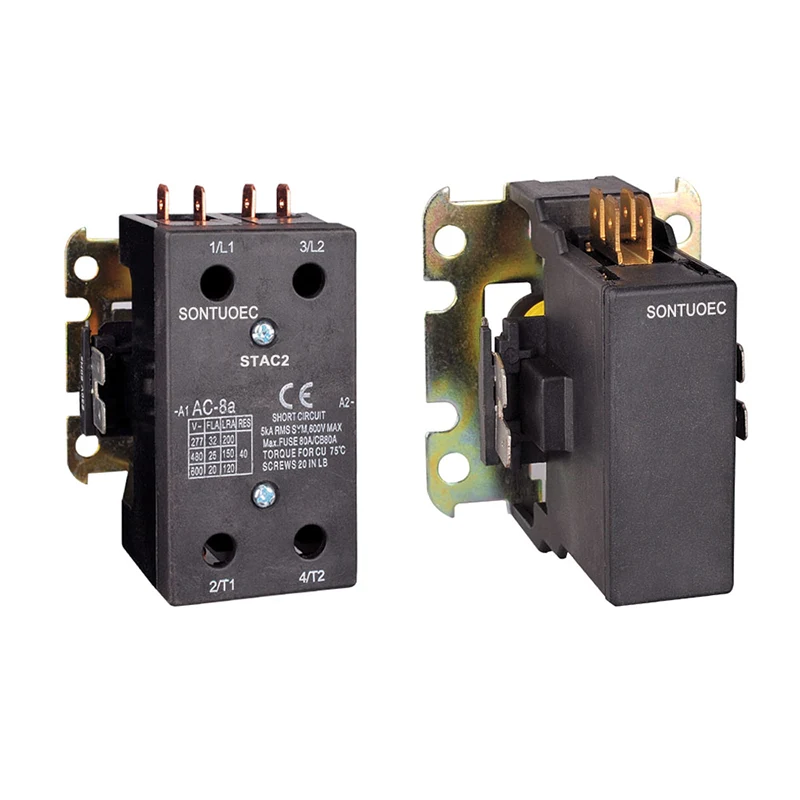

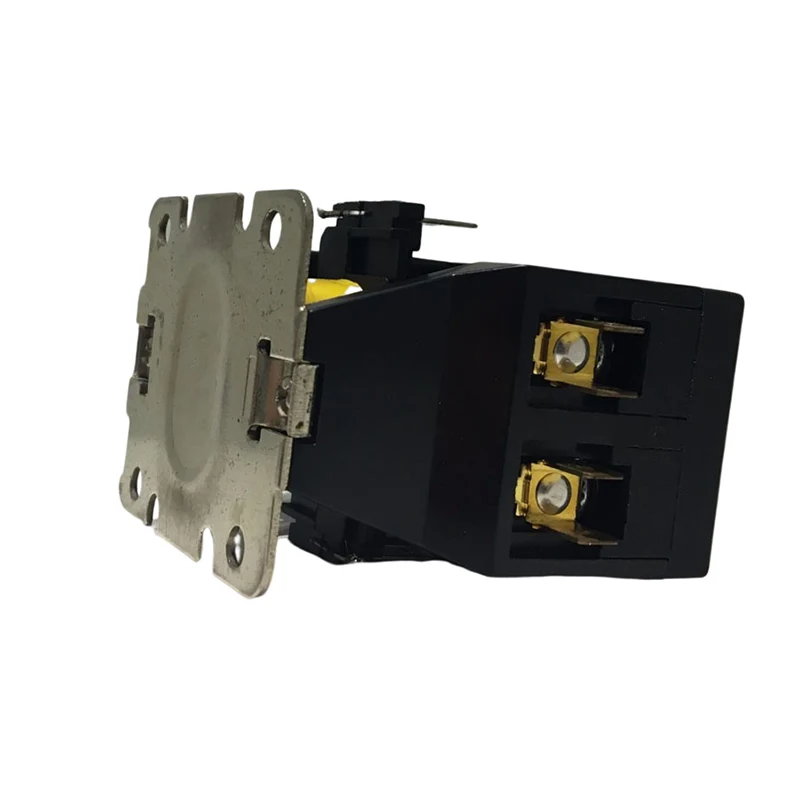

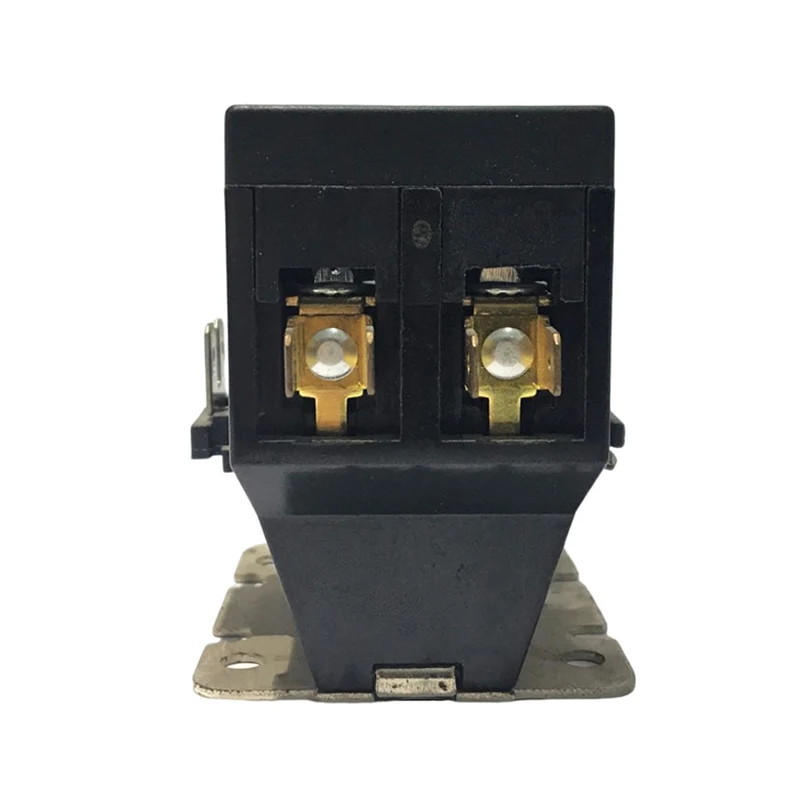

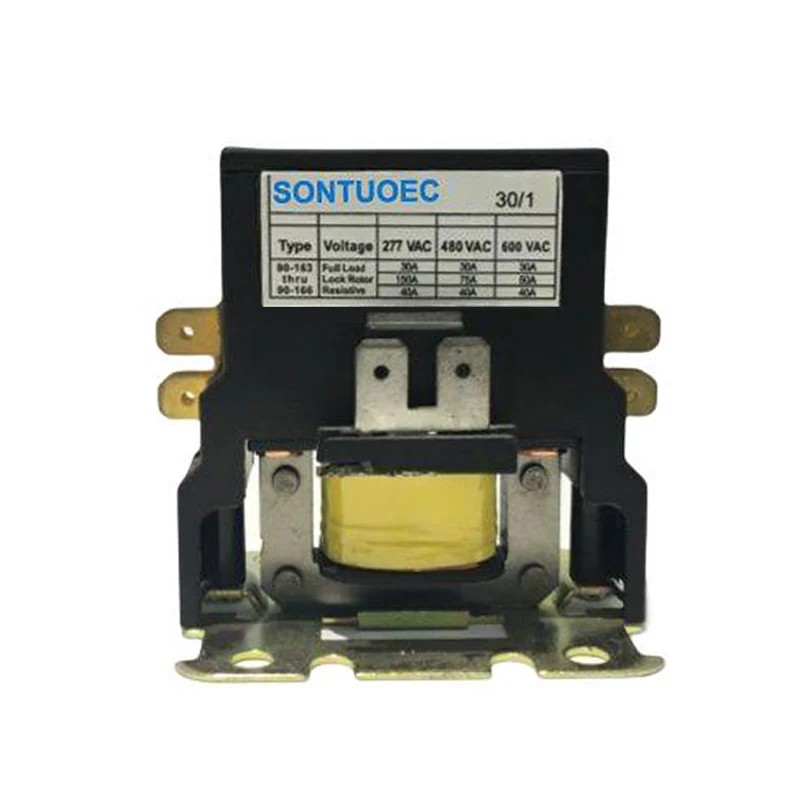

Klimatizačný striedavý stroj

Klimatizačné striedavé stykače sú určité účelové striedavé stýkače, ktoré sú navrhnuté na použitie pri chladení, klimatizácii a elektrických vykurovacích systeniach. Napájacie pripojenia je možné vytvoriť buď skrutkovými svorkami s rýchlymi pripojeniami alebo svorkami s rýchlymi pripojeniami

Odoslať dopyt

Popis produktu

Model nie	Úplné zaťaženie	Odporové zosilňovače (a)	Pól č.	Napätie cievok ( V)	Napätie v linke (V)	Max.		-
Model nie	Zosilňovače (a)	Odporové zosilňovače (a)	Pól č.	50/60 Hz	Napätie v linke (V)	Napätie (V)	Slobodný Fáza	Tri Fáza
CJX9-20/1	20	30	1	24	240/277	120	1.5	-
CJX9-20/1,5			1.5
CJX9-20/2			2
CJX9-20/3			3	120	480	240/270	3	7.5
CJX9-20/4			4	208/240	600	480/600	-	7.5
CJX9-25/1,5	25	35	1.5	24	240/277	120	2	-
CJX9-25/2			2	24	240/277	120	2	-
CJX9-25/3			3	120	480	240/270	5	7.5
CJX9-25/4			4	208/240	600	480/600	-	15/20
CJX9-30/1,5	30	40	1.5	24	240/277	120	2	-
CJX9-30/2			2	120	480	240/270	5	10
CJX9-30/3			3	208/240	600	480/600	-	15/20
CJX9-30/4			4	208/240	600	480/600	-	15/20
CJX9-40/2	40	50	2	24	240/277	120	3	-
CJX9-40/3	40	50	3	120	480	240/270	7.5	10
CJX9-40/4	40	50	4	208/240	600	480/600	-	15/20
CJX9-50/2	50	60	2	24	240/277	120	3	-
CJX9-50/3	50	60	3	120	480	240/270	10	15
CJX9-50/4	50	60	4	208/240	600	480/600	-	25/25
CJX9-60/2	60	70	2	24	240/277	120	5	-
CJX9-60/3	60	740	3	120	480	240/270	10	20
CJX9-60/4	60	70	4	208/240	600	480/600	-	30/30
CJX9-75/2	75	85	2	24	240/277	120	5	-
CJX9-75/3	75	85	3	120	480	240/270	15	25
CJX9-75/4	75	85	4	208/240	600	480/600	-	40/40
CJX9-90/2	90	100	2	24	240/277	120	7.5	-
CJX9-90/3	90	100	3	120	480	240/270	20	30
CJX9-90/4	90	100	4	208/240	600	480/600	-	50/50

Izolačný materiál	Kontaktný blok a nosič sú vysoko kvalitné termosetingová živica elektrickej úrovne
Teplotný rozsah	-40 ° F až 150 ° F; -5-+40
Mechanická životnosť (bez zaťaženia)	Vyhovuje štandardu špecifikácií UL a ARI
Elektrická životnosť	Vyhovuje špecifikáciám UL a ARI Norma
Hmotnosť (približná)	9,25 oz
Frekvencia cievok	50/60 Hz
Izolácia cievok	Trieda B (130 ° C)
Ukončenie	Tlakový konektor a dvojnásobok 1/4 q.c
Prevádzkovať	85% nominálnej cievky Coltage; 110% maximálny bezpečnosť prevádzkovať
Cyklus	Nepretržitý

Štruktúra a vlastnosti

Štruktúra:

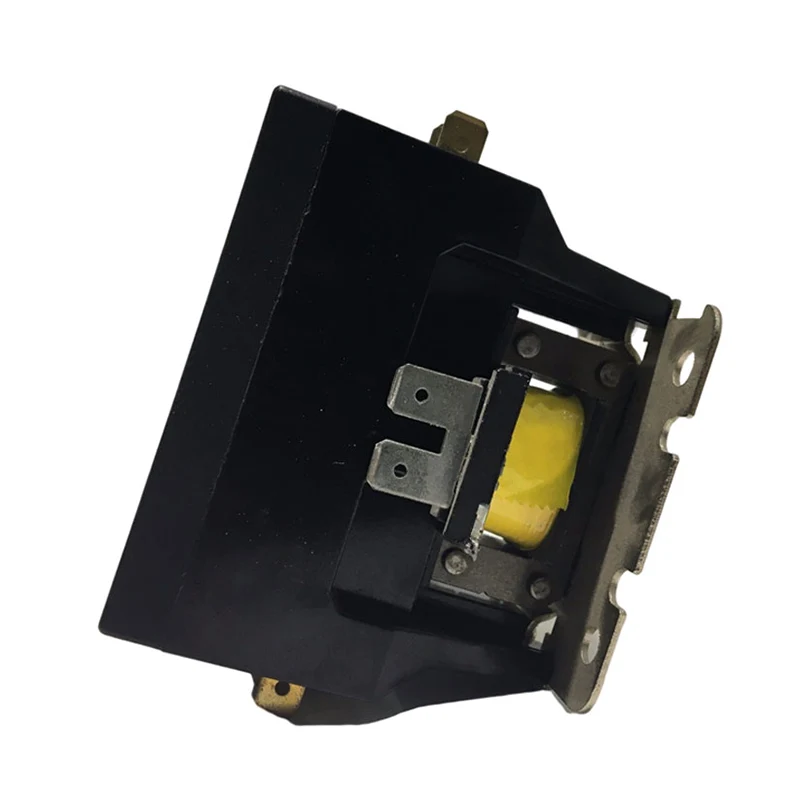

Elektromagnetický systém: Zahŕňa komponenty, ako sú cievky, jadrá atď., Ktoré sa používajú na generovanie magnetického toku na pohon otvorenia a zatvárania kontaktného systému.

Kontaktný systém: Zahŕňa hlavný kontakt a pomocný kontakt. Hlavný kontakt sa používa na prepravu menovitého prúdu klimatizačného systému, zatiaľ čo pomocný kontakt sa používa na realizáciu prenosu a spätnej väzby riadiaceho signálu.

Oblúkové hasiace zariadenie: Používa sa na zhasnutie oblúka generovaného, keď je kontakt odpojený na ochranu kontaktu pred poškodením.

Zariadenie na rozptyl škrupiny a tepla: Používa sa na ochranu vnútorných komponentov pred vonkajším prostredím a poskytovanie potrebnej funkcie rozptylu tepla.

Vlastnosti:

Špecializácia: Navrhnuté pre klimatizačné systémy, ktoré vyhovujú potrebám klimatizačných systémov pre elektrickú kontrolu.

Spoľahlivosť: Kontaktný systém je vyrobený z vysoko kvalitných materiálov s dobrou elektrickou vodivosťou a odporom oderu, aby sa zabezpečila dlhodobá stabilná prevádzka.

Bezpečnosť: Vybavené perfektným oblúkovým hasiacim zariadením, ktoré účinne zabránilo poškodeniu oblúka kontaktov a okolitého prostredia.

Kompatibilita: kompatibilné so širokou škálou klimatizačných systémov a systémov elektrického riadenia, ktoré sú vhodné pre inštaláciu a uvedenie do prevádzky.

Pracovný princíp

Keď je cievka 2P klimatizačného striedavého kontaktu napájaná, železné jadro sa stáva magnetickým a priťahuje kontaktný systém na zatvorenie, čím sa pripojí klimatizačný systém k zdroju energie. Keď je cievka degradovaná, železné jadro stráca svoj magnetizmus a kontaktný systém bude oddelený pôsobením pružiny, čím sa odpojí klimatizačný systém od zdroja energie. Týmto spôsobom môže stykateľ realizovať diaľkové ovládanie klimatizačného systému.
