63A/100MA RESEXUSUAL CHISHER RCCB

63A/100MA RESSEFTIVER ROZHODNUTIE RCCB RCCB je prúd v inom obvode ako normálny prevádzkový prúd, ktorý sa môže generovať v dôsledku poškodenia izolácie zariadenia, personálneho elektrického nárazu alebo pozemných porúch atď. Hlavnou funkciou RCCB je rýchlo odrezať obvod, keď je zvyškový prúd zistený pri prekročení predvolenej hodnoty, čím sa zabráni elektrickým nárazom a elektrickými požiarmi.

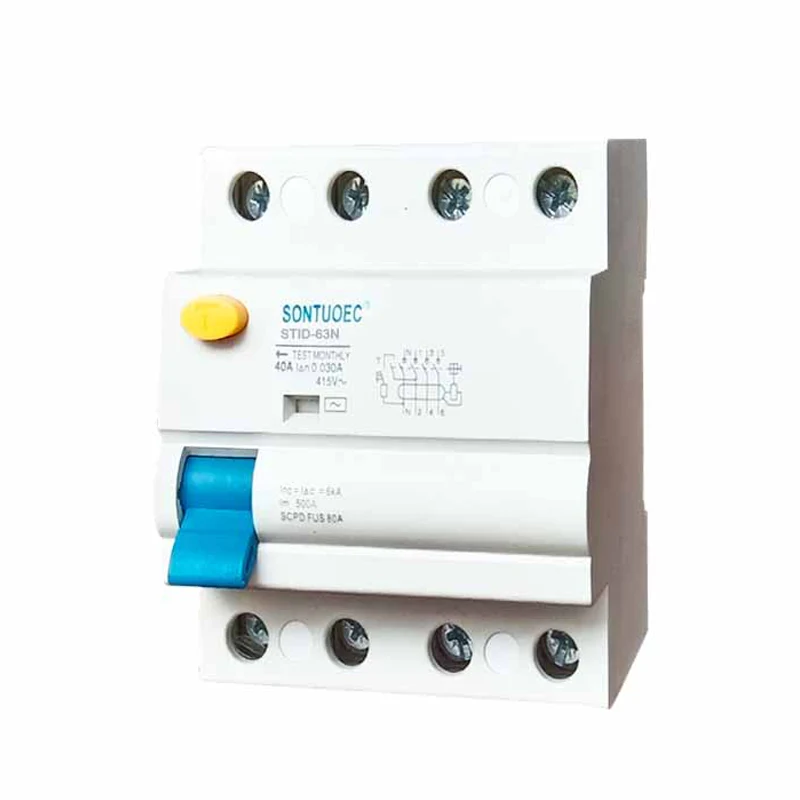

Model:STID-63N

Odoslať dopyt

Popis produktu

Štandard:	IEC 61008-1
Model:	Podpis-63n
Zvyškové súčasné charakteristiky:	A a, a, a
Pole č.:	2p, 4p
Menovité prúd:	16a, 25a, 32a, 40a, 63a;
Menovité napätie:	230/400 V AC
Menovacia frekvencia:	50/60 Hz
Menené zvyškový prevádzkový prúd I5:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Menené zvyškový nepecujúci prúd I ΔNO:	≤0,5iAn
Menovité podmienečné skratovacie prúdy Inc:	6000A
Menovité podmienečné zvyškové skratky Aktuálny I5C:	6000A
Trvanie zakopnutia:	Okamžité zakopnutie <0,1 s
Zostatkový rozsah zakopnutia prúdu:	0,5iAn ~ iAn
Elektromechanická vytrvalosť:	4000 cyklov
Krútiaci moment:	2,0 nm
Pripojený terminál:	Skrutku terminálu terminálu s svorkou
Inštalácia:	Montáž 35 mm din Rail

Prevádzka

Princíp prevádzky RCCB je založený na zásadách elektromagnetickej indukcie a rovnováhy prúdu. Keď zvyškový prúd v obvode prechádza transformátorom, transformátor generuje zodpovedajúci magnetický tok. Tento magnetický tok sa premieňa na elektrický signál a spracuje sa elektronickým obvodom. Keď spracovaný elektrický signál dosiahne predvolenú prahovú hodnotu, RCCB spustí mechanizmus uvoľňovania na pôsobenie, čo spôsobí, že istič sa rýchlo odreže obvod.

Hlavné vlastnosti

Vysoká citlivosť: RCCB je schopná detekovať malé zvyškové prúdy, zvyčajne menej ako 30 mA (presná hodnota závisí od špecifikácií produktu), čo pomáha odrezať obvody v čase pred elektrickým nehodám.

Rýchla reakcia: RCCB môže rýchlo odrezať obvod v niekoľkých milisekundách po zistení zvyškového prúdu, ktorý účinne zabraňuje nehodám elektrického nárazu a šíreniu elektrických požiarov.

Bezpečné a spoľahlivé: RCCB prijíma pokročilé elektronické komponenty a mechanizmus odpojenia s vysokou spoľahlivosťou a stabilitou. Zároveň má tiež funkcie preťaženia a ochrany pred obvodom, ktoré môžu plne chrániť bezpečnosť obvodov a zariadení.

Ľahko sa inštaluje a udržiava: RCCB zvyčajne prijíma modulárny dizajn, kompaktnú štruktúru a ľahko sa inštaluje. Má tiež ľahko inšpekciu a nahradí kontakty na rutinnú údržbu a kontrolu.

Aplikačné scenáre

63A/100MA RESSEMPLEJE ROZHODNUTIE RCCB RCCB sa široko používa v rôznych situáciách, keď je potrebná elektrická ochrana, vrátane, ale nielen: nie je obmedzená na:

Obytné a komerčné budovy: Na ochranu elektrických zariadení a osobnú bezpečnosť pred nehodami elektrického nárazu a elektrickým požiarom. V domácnostiach sú RCCB zvyčajne inštalované v distribučných škatuliach ako ochrana hlavnej alebo vetvy pre domáce obvody.

Priemyselná výrobná linka: Používa sa na ochranu normálnej prevádzky elektrických zariadení, ako sú motory, transformátory atď., A zabránenie poškodeniu a vypnutiu zariadení spôsobené únikom a preťažením. V priemyselnom poli sa RCCB zvyčajne inštalujú na energetickom konci elektrického zariadenia ako ochranné zariadenie zariadenia.

Verejné zariadenia: napríklad nemocnice, školy, knižnice a iné miesta, RCCB sa používajú na zabezpečenie bezpečnej prevádzky elektrického vybavenia a bezpečné využívanie elektriny personálom. Tieto miesta majú zvyčajne vyššie požiadavky na elektrickú bezpečnosť, takže RCCB sa používajú širšie.

63A/100mA Residual Current Circuit Breaker RCCB
