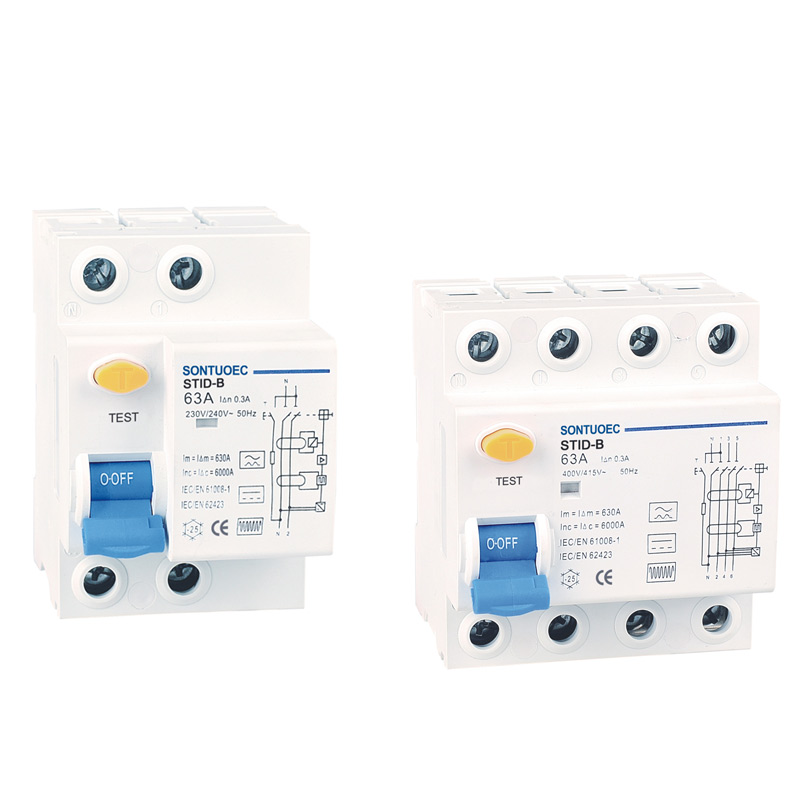

4P 63A /30MA Zostatkový prúd ističa
  • 4P 63A /30MA Zostatkový prúd ističa4P 63A /30MA Zostatkový prúd ističa
  • 4P 63A /30MA Zostatkový prúd ističa4P 63A /30MA Zostatkový prúd ističa
  • 4P 63A /30MA Zostatkový prúd ističa4P 63A /30MA Zostatkový prúd ističa
  • 4P 63A /30MA Zostatkový prúd ističa4P 63A /30MA Zostatkový prúd ističa
  • 4P 63A /30MA Zostatkový prúd ističa4P 63A /30MA Zostatkový prúd ističa
  • 4P 63A /30MA Zostatkový prúd ističa4P 63A /30MA Zostatkový prúd ističa

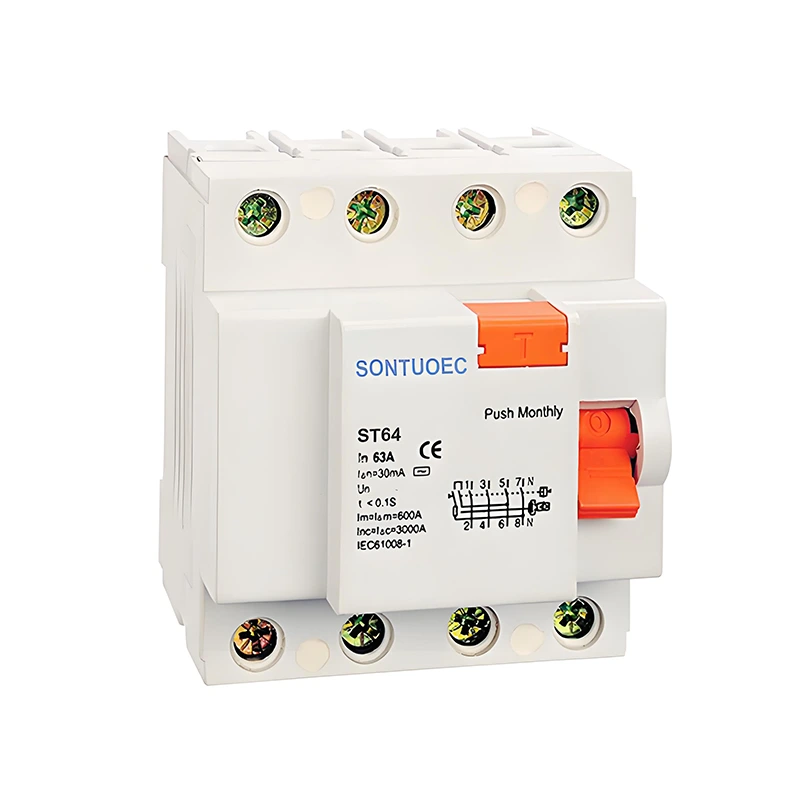

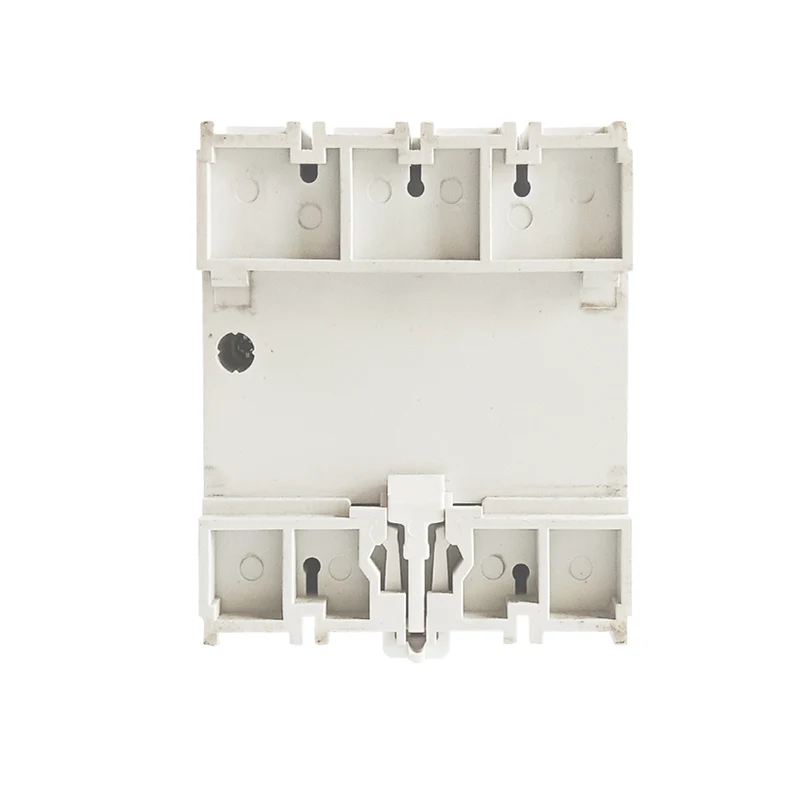

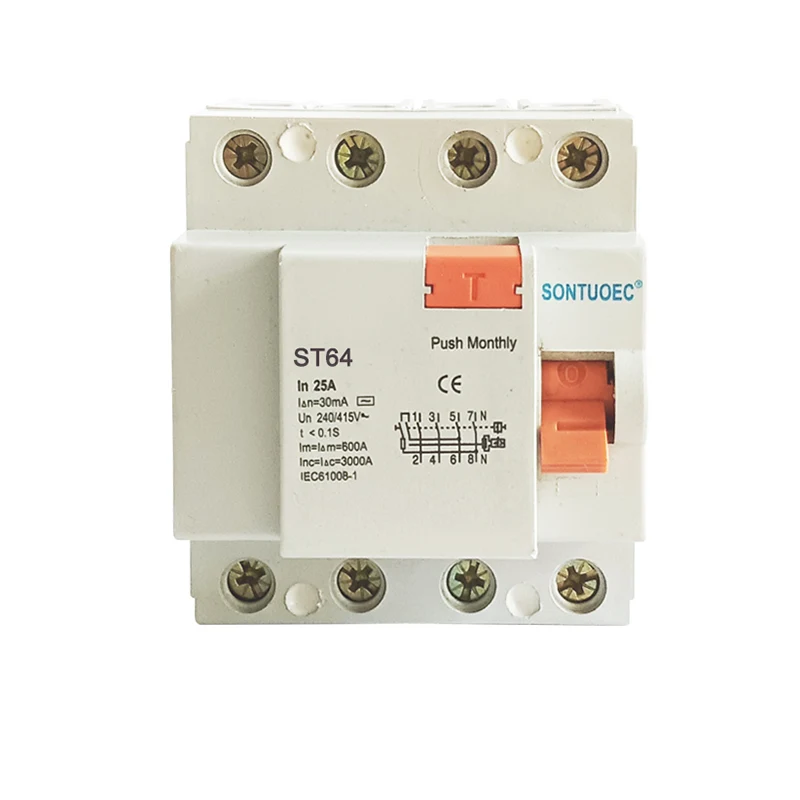

4P 63A /30MA Zostatkový prúd ističa

4P 63A /30MA Zvyškový prúd obvodu prúdu je istič zvyškového prúdu so štyrmi pólmi (P), ktorý má menovitý prúd 63A a zvyškový akčný prúd (t. J. Prúd úniku) elektrické požiare.

Model:ST60

Odoslať dopyt

Popis produktu

Štandard: IEC 61008-1

Model:

ST60

Zvyškové súčasné charakteristiky:

A a, a, a

Pole č.:

2p, 4p

Menovité prúd:

16a, 25a, 32a, 40a, 63a;

Menovité napätie:

230/400 V AC

Menovacia frekvencia:

50/60 Hz

Menené zvyškový prevádzkový prúd I5:

10 mA, 30 mA, 100 mA, 300 mA, 500 mA

Menené zvyškový nepecujúci prúd I ΔNO:

≤0,5iAn

Menovité podmienečné skratovacie prúdy Inc:

6000A

Menovité podmienečné zvyškové skratky Aktuálny I5C:

6000A

Trvanie zakopnutia:

Okamžité zakopnutie <0,1 s

Zostatkový rozsah zakopnutia prúdu:

0,5iAn ~ iAn

Elektromechanická vytrvalosť:

4000 cyklov

Krútiaci moment:

2,0 nm

Pripojený terminál:

Skrutku terminálu terminálu s svorkou

Inštalácia:

Montáž 35 mm din Rail


Prevádzka

Pracovný princíp ističa zvyškového prúdu 4P 63A /30MA je založený na princípe elektromagnetickej indukcie. Keď zvyškový prúd v obvode prekročí nastavenú hodnotu, vygeneruje sa magnetický tok úmerný zvyškovému prúdu a tento tok poháňa mechanizmus uvoľňovania na konanie, čím sa istič rýchlo odreže obvod. Zároveň má RCCB tiež funkciu preťaženia a ochrany proti skratu, keď prúd v obvode presahuje menovitú hodnotu, tiež spúšťa pôsobenie stripovacieho mechanizmu.


Hlavné vlastnosti

Dizajn so štyrmi pólmi: 4p znamená, že istič má štyri terminály, zvyčajne používané v trojfázovej štvorvodičovej alebo jednofázovej trojdielne obvody, ktoré sú schopné odrezať všetky fázové a nulové (alebo neutrálne) prúdy súčasne.

Vysoko menovaný prúd: 63A menovité prúd robí istič schopný prepravovať väčšie záťaže, vhodné na ochranu elektrických zariadení s vysokým výkonom.

Citlivá detekcia úniku: Nastavenie zvyškového akčného prúdu 30 mA je veľmi nízke, čo dokáže rýchlo zistiť malý únik v obvode a včas odrezať obvod, aby sa zaistila bezpečnosť personálu a zariadenia.

Bezpečné a spoľahlivé: RCCB prijíma pokročilý mechanizmus uvoľňovania a kontaktné materiály s vynikajúcimi elektrickými a mechanickými vlastnosťami, ktoré môžu zabezpečiť včasné odrezanie obvodu v prípade porúch, ako je preťaženie, skrat a únik, aby sa zabránilo nehodám.


Aplikačný scenár

4P 25A/30MA RCCB sa široko používa v rôznych situáciách, ktoré si vyžadujú elektrickú ochranu, napríklad:


Obytné a komerčné budovy: Používa sa na ochranu elektrických zariadení a osobnej bezpečnosti, predchádzajúce nehody elektrického nárazu a elektrické požiare.

Priemyselné výrobné linky: Používa sa na ochranu elektrických zariadení, ako sú motory, transformátory a iné elektrické vybavenie pred normálnou prevádzkou, predchádzanie poškodeniu a vypínanie zariadení v dôsledku úniku, preťaženia a ďalších dôvodov.

Verejné zariadenia: napríklad nemocnice, školy, knižnice a iné miesta, ktoré sa používajú na zabezpečenie bezpečnej prevádzky elektrického vybavenia a bezpečné využívanie elektriny personálom.

4P 63A /30mA Residual Current Circuit Breaker4P 63A /30mA Residual Current Circuit Breaker
