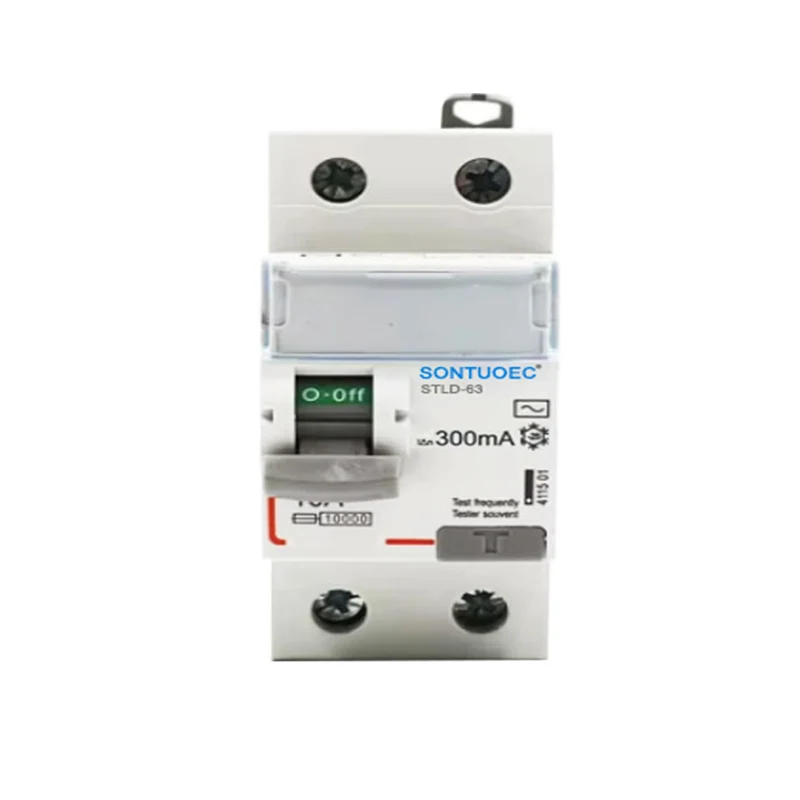

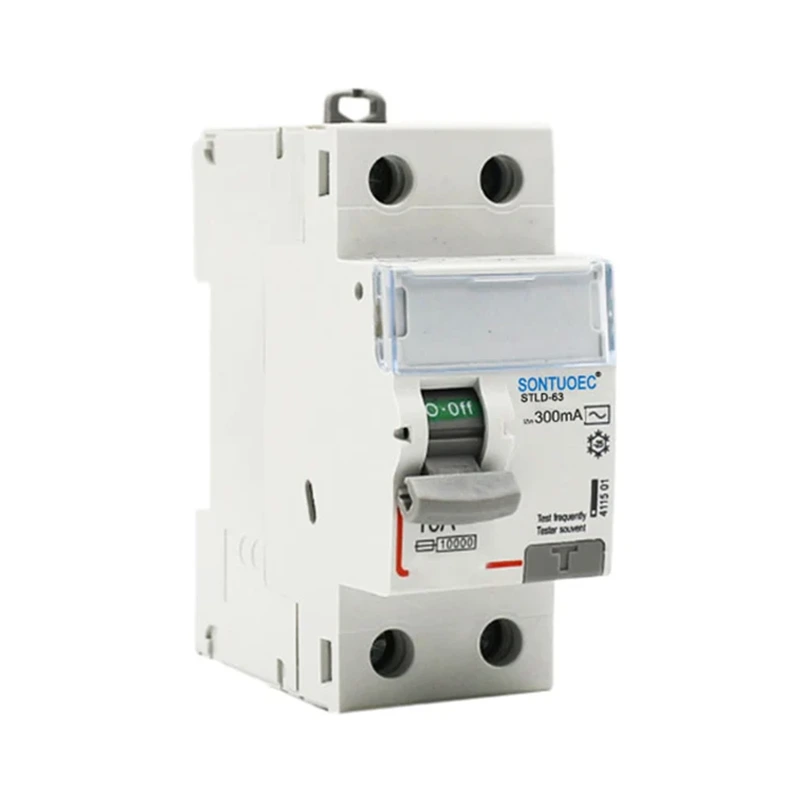

2P 63A/30MA RCD Typ AC

Princíp prevádzky 2p 63A/30MA RCD AC -AC je založený na zvyškovom prúdovom transformátore. Ak sa v elektrickom systéme vyskytne nevyvážený prúd (t. J. Únik), transformátor zvyškového prúdu detekuje tento nevyvážený prúd a generuje magnetický tok úmerný únikovému prúdu. Tento magnetický tok spúšťa mechanizmus vnútorného uvoľňovania RCD, čo spôsobuje, že RCD rýchlo odreže zdroj napájania.

Odoslať dopyt

Popis produktu

Model:	Elektromagnetický typ; Elektronický typ
Norma	IEC 61008-1
Zvyškové súčasné charakteristiky:	A a, a, a

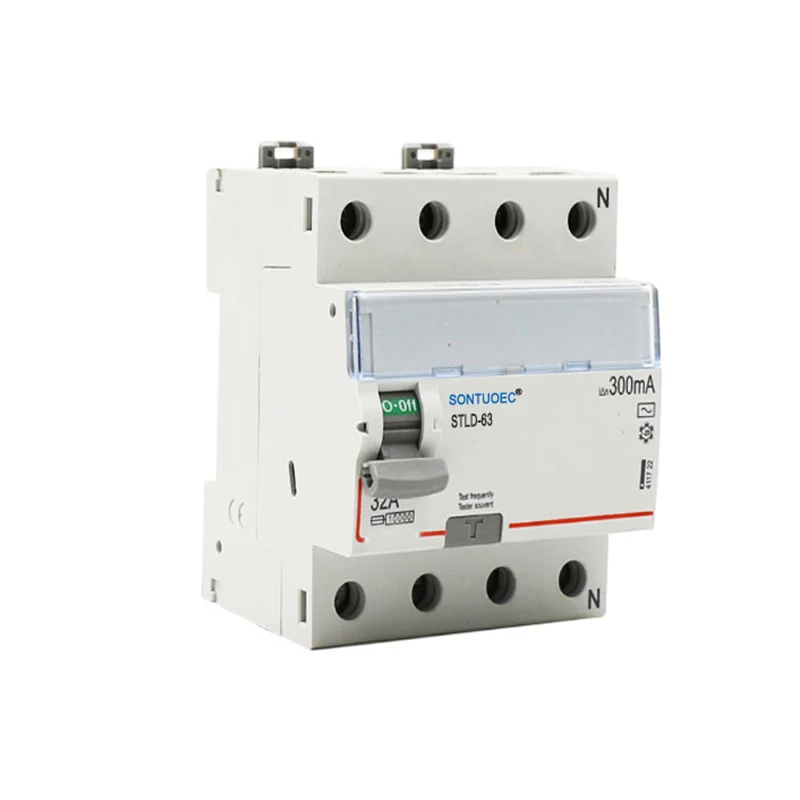

Pole č.:	2p, 4p
Menovité prúd:	16a, 25a, 32a, 40a, 63a;
Menovité napätie:	230/400 V AC
Menovacia frekvencia:	50/60 Hz
Menené zvyškový prevádzkový prúd I5:	10 mA, 30 mA, 100 mA, 300 mA, 500 mA
Menené zvyškový nepecujúci prúd I ΔNO:	≤0,5iAn
Menovité podmienečné skratovacie prúdy Inc:	6000A
Menovité podmienečné zvyškové skratky Aktuálny I5C:	6000A
Trvanie zakopnutia:	Okamžité zakopnutie <0,1 s
Zostatkový rozsah zakopnutia prúdu:	0,5iAn ~ iAn
Elektromechanická vytrvalosť:	4000 cyklov
Krútiaci moment:	2,0 nm
Pripojený terminál:	Skrutku terminálu terminálu s svorkou

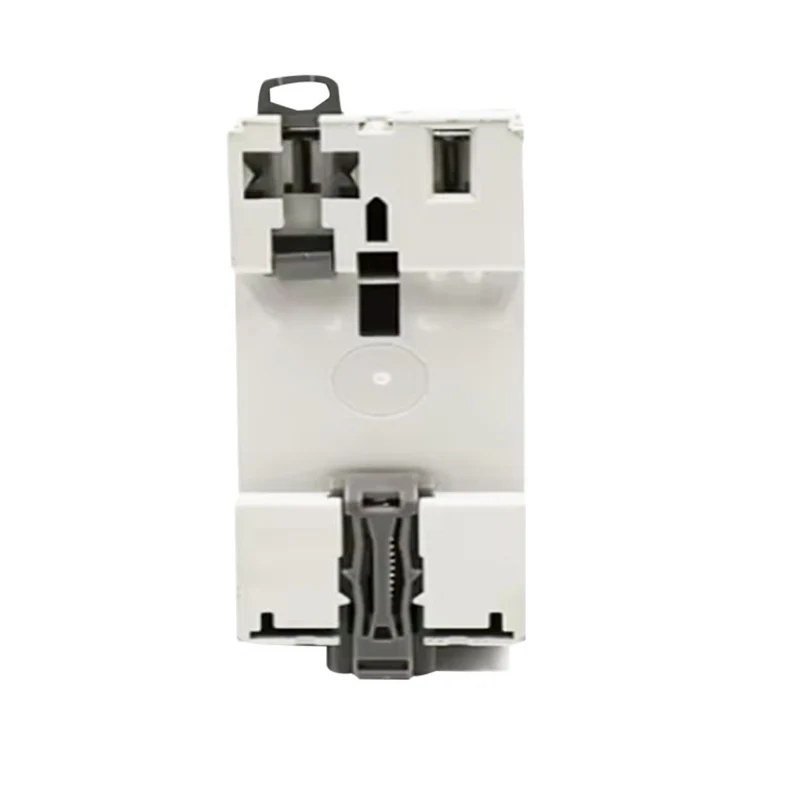

Inštalácia:	Montáž 35 mm din Rail

Základná koncepcia

 2p: Označuje, že toto RCD (zvyškové prúdové zariadenie) je bipolárny spínač, t. J. Môže ovládať zapnutie dvoch riadkov súčasne. Tento dizajn sa zvyčajne používa, keď je potrebné prerušiť fázové aj nulové čiary, aby sa zabezpečilo, že obvod sa môže úplne odrezať v prípade úniku alebo poruchy, čím sa bráni bezpečnostným nehodám, ako sú elektrické alebo elektrické požiare.

 63a: Označuje, že RCD je hodnotený na 63 AMP. Menovník je maximálna hodnota prúdu, ktorú môže RCD prenášať nepretržite bez toho, aby spôsobil prehrievanie alebo poškodenie. V praktických aplikáciách by sa mal primeraný menovitý prúd zvoliť podľa zaťaženia elektrického systému.

 30 mA: Označuje, že prúdový prúd tohto RCD je 30 mA. Akčný prúd úniku je minimálna hodnota prúdu, pri ktorej RCD zistí únikový prúd a spúšťa akciu. Ak únik prúd v elektrickom systéme prekročí túto hodnotu, RCD rýchlo odreže napájací zdroj, aby sa chránil osobnú bezpečnosť a zabránil nehodám, ako sú elektrické požiare.

 RCD: Zložka zvyškového prúdu je elektrické bezpečnostné zariadenie, ktoré sa používa na detekciu zvyškového prúdu (t. J. Prúd úniku) v elektrickom systéme a odrezanie napájania. Všeobecne sa používa v rôznych elektrických systémoch s nízkym napätím na zabezpečenie komplexnej ochrany elektrických zariadení a personálu.

 Typ striedavého prúdu: Označuje, že tento RCD je vhodný pre striedavé prúdové (AC) systémy. Striedací prúd (AC) je spoločným spôsobom prenosu elektriny a je charakterizovaný periodickými zmenami v smere napätia a prúdu v porovnaní s priamym prúdom (DC). Preto by sa pri výbere RCD mal zvoliť príslušný model na základe typu elektrického systému (AC alebo DC).

1. Poskytuje ochranu pred prúdom a únikom na zem a funkciu izolácie

2. Vysoký skratový prúd odoláva kapacite

3. Prípustné pripojenie k terminálu a kolíku/vidlice

4. Vybavený koncovými svorkami chránenými prstom

5. Automaticky odpojte obvod, keď dôjde k poruche/úniku Zeme, a prekračuje menovku citlivosť

6. Závislosť od napájacieho zdroja a napätia v linke a bez vonkajšieho rušenia, kolísanie napätia. ---------- Pripojovacím drôtom s veľkou veľkosťou (pripojený kábel 35 mm)

2P 63A/30mA RCD AC Type
