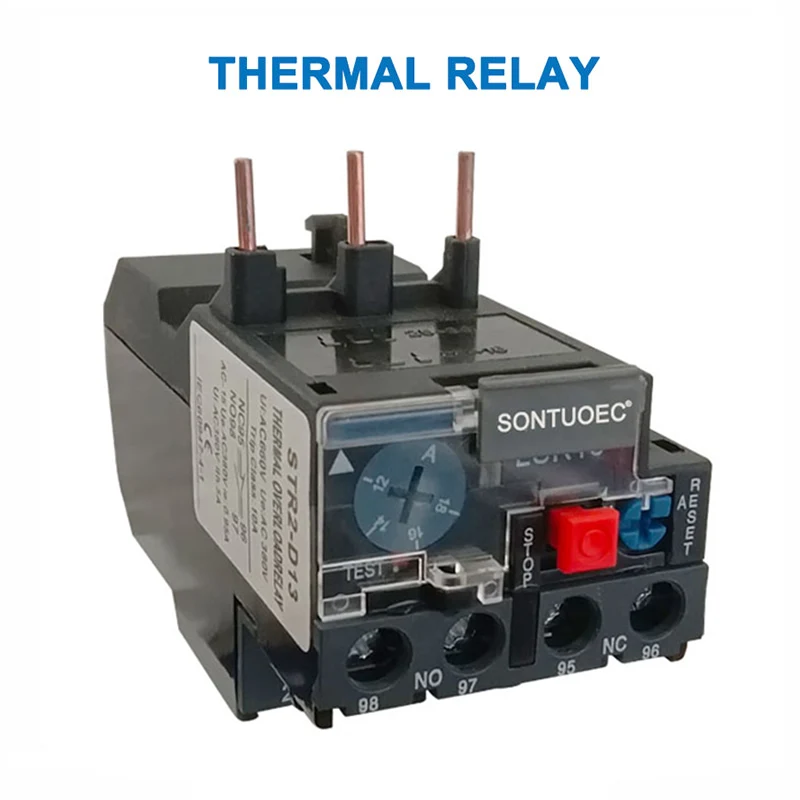

Princíp činnosti tepelného relé a opatrenia pri výbere

Tepelné relésú kľúčovým členom rodiny relé, často používané vo výrobe a majú veľký význam.

Princíp činnosti tepelných relé

Vyhrievacie teleso v tepelnom relé, ktoré generuje teplo, by malo byť zapojené do série s obvodom motora. To umožňuje tepelnému relé priamo detegovať preťaženie motora. Snímacím prvkom tepelného relé je typicky bimetalový pásik. Bimetalový pás je zložený z dvoch kovových plechov s rôznymi koeficientmi lineárnej rozťažnosti, ktoré sú mechanicky zlisované. Vrstva s väčším koeficientom rozťažnosti sa nazýva aktívna vrstva, zatiaľ čo vrstva s menším koeficientom rozťažnosti sa nazýva pasívna vrstva. Pri zahrievaní sa bimetalový pás lineárne rozširuje. V dôsledku rôznych koeficientov lineárnej rozťažnosti dvoch kovových vrstiev a ich tesného kontaktu sa bimetalový pás ohýba smerom k pasívnej vrstve. Mechanická sila generovaná týmto ohybom spôsobuje, že kontakty fungujú.

Rozoberanie tepelného relé

Atepelné relépozostáva z vykurovacieho telesa, bimetalového pásu, kontaktov a prevodového a nastavovacieho mechanizmu. Vyhrievacie teleso je nízkoodporový odporový vodič zapojený do série s hlavným obvodom chráneného motora. Bimetalový pás je vytvorený zlisovaním dvoch kovových plechov s rôznymi koeficientmi tepelnej rozťažnosti. Pri preťažení motora prúd pretekajúci vykurovacím telesom prekročí nastavený prúd, čo spôsobí, že sa bimetalový pásik vplyvom tepla ohne nahor, oddelí sa od dosky a otvorí normálne uzavretý kontakt. Keďže normálne zatvorený kontakt je pripojený k riadiacemu obvodu motora, jeho rozopnutím sa odpojí pripojená cievka stýkača, čím sa otvoria hlavné kontakty stýkača a hlavný obvod motora sa vypne, čím sa zabezpečí ochrana proti preťaženiu.

Funkcia tepelného relé

Primárne sa používa na zabezpečenie ochrany proti preťaženiu asynchrónnych motorov. Princíp jeho činnosti spočíva v tom, že pri prechode preťaženého prúdu cez tepelný článok sa bimetalový pásik zahrieva a ohýba, pričom tlačí ovládač a ovláda kontakty, čím sa odpojí riadiaci obvod motora a motor sa vypne, čím sa zabezpečí ochrana proti preťaženiu. Pretože prenos tepla z bimetalového pásu počas procesu ohýbania trvá dlho, tepelné relé nemožno použiť na ochranu proti skratu; môžu byť použité len ako ochrana proti preťaženiu pre tepelné relé na ochranu proti preťaženiu.

Účel tepelného relé

Tepelné relé aPoužíva sa predovšetkým na ochranu proti preťaženiu obvodu.

 Princíp ich činnosti spočíva v tom, že pri prechode preťaženého prúdu cez tepelný prvok sa bimetalový pásik zahrieva a ohýba, pričom tlačí ovládač a ovláda kontakty, čím odpojí obvod a zastaví záťaž, čím poskytuje ochranu proti preťaženiu. Pretože prenos tepla z bimetalového pásu pri jeho ohýbaní trvá dlho, tepelné relé nemožno použiť na ochranu proti skratu, ale iba na ochranu proti preťaženiu.

Bezpečnostné opatrenia pri výbere tepelných relé
